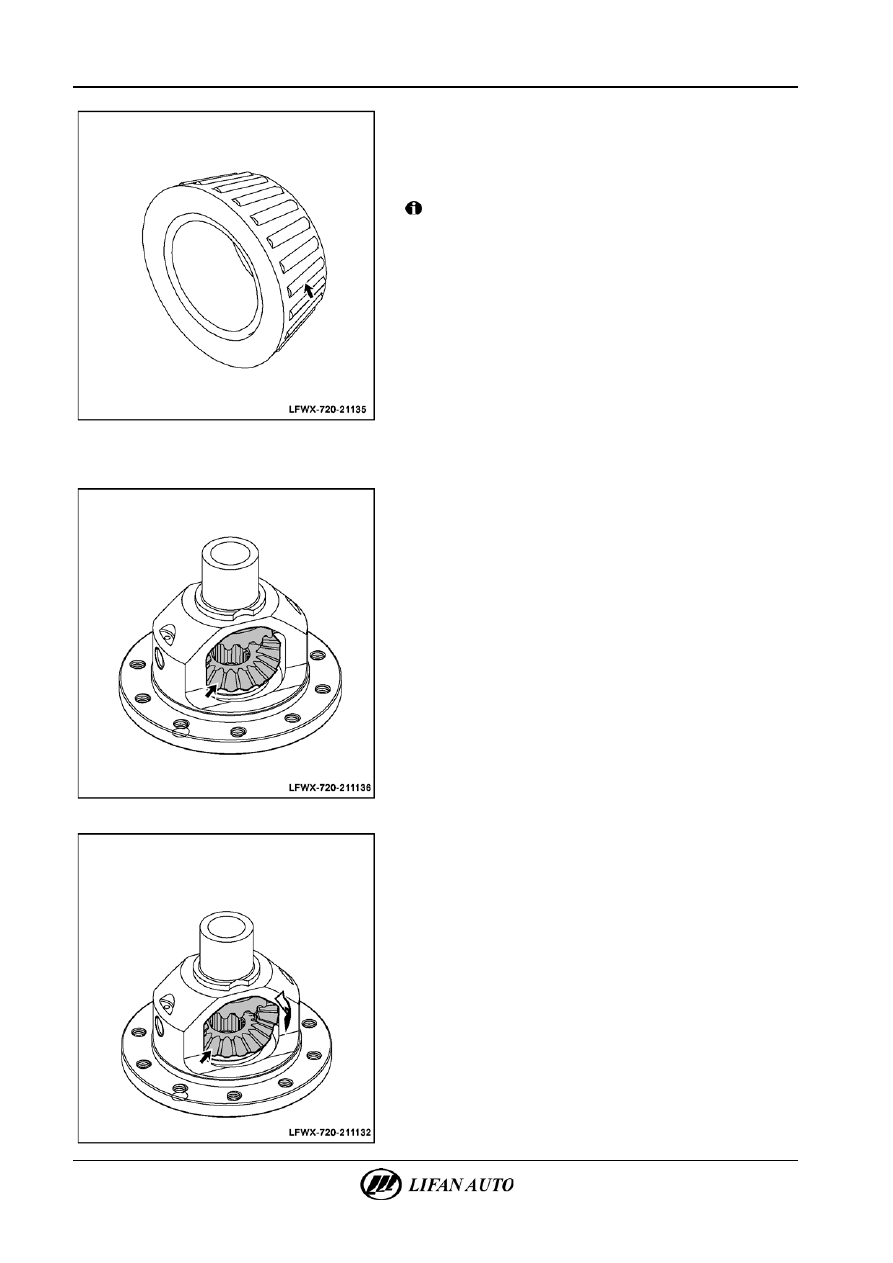

21-72

Ручная коробка переключения передач (РКПП) - Узел дифференциала







3.

Проверка переднего и заднего подшипников

дифференциала.

А.  Проверить величину износа наружного кольца конического

роликового подшипника; при обнаружении повреждений

заменить подшипник.



Внимание!

Одновременно необходимо заменить внешние кольца

переднего и заднего конических роликовых подшипников.
Б.  Убедиться в легком и свободном вращении подшипников,

вращая подшипники руками. В случае затрудненного

вращения заменить подшипник.





Сборка





1.

Установка сателлитных шестерен и шестерен полуоси.

А.  Установить шайбу на внешнюю сторону шестерни полуоси

и вставить внутрь корпуса дифференциала.







Б.  Установить шайбу на внешнюю сторону центральной

шестерни дифференциала так, чтобы шестерня

дифференциала входила в зацепление с шестернями

полуоси. Провернуть шестерни и установить вал

дифференциала в необходимое положение.



Ручная коробка переключения передач (РКПП) - Узел дифференциала

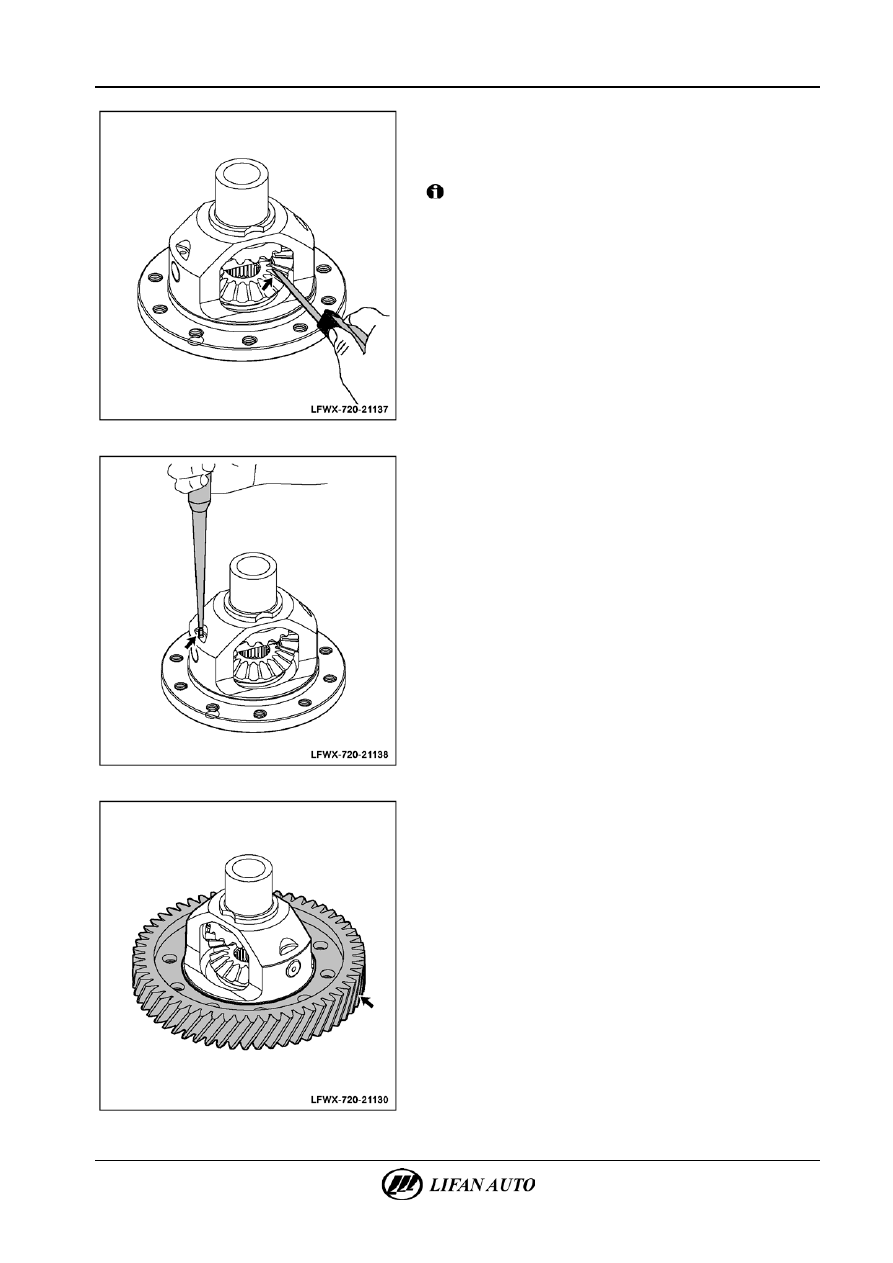

21-73





В.  Измерить зазор между сателлитными шестернями и

шестерней полуоси; в случае отклонения от номинального

значения заменить шайбы и заново измерить зазоры.
Номинальное значение: 0,025-0,15 мм.



Внимание!

Зазор между шестернями на обеих сторонах должен быть

однородным в результате регулировки.







Г.  Установить эластичный цилиндрический штифт в вал

дифференциала.







2.

Установка коронной шестерни дифференциала.

А.  Установить коронную шестерню дифференциала в корпус

дифференциала и выровнять с отверстиями под болты.

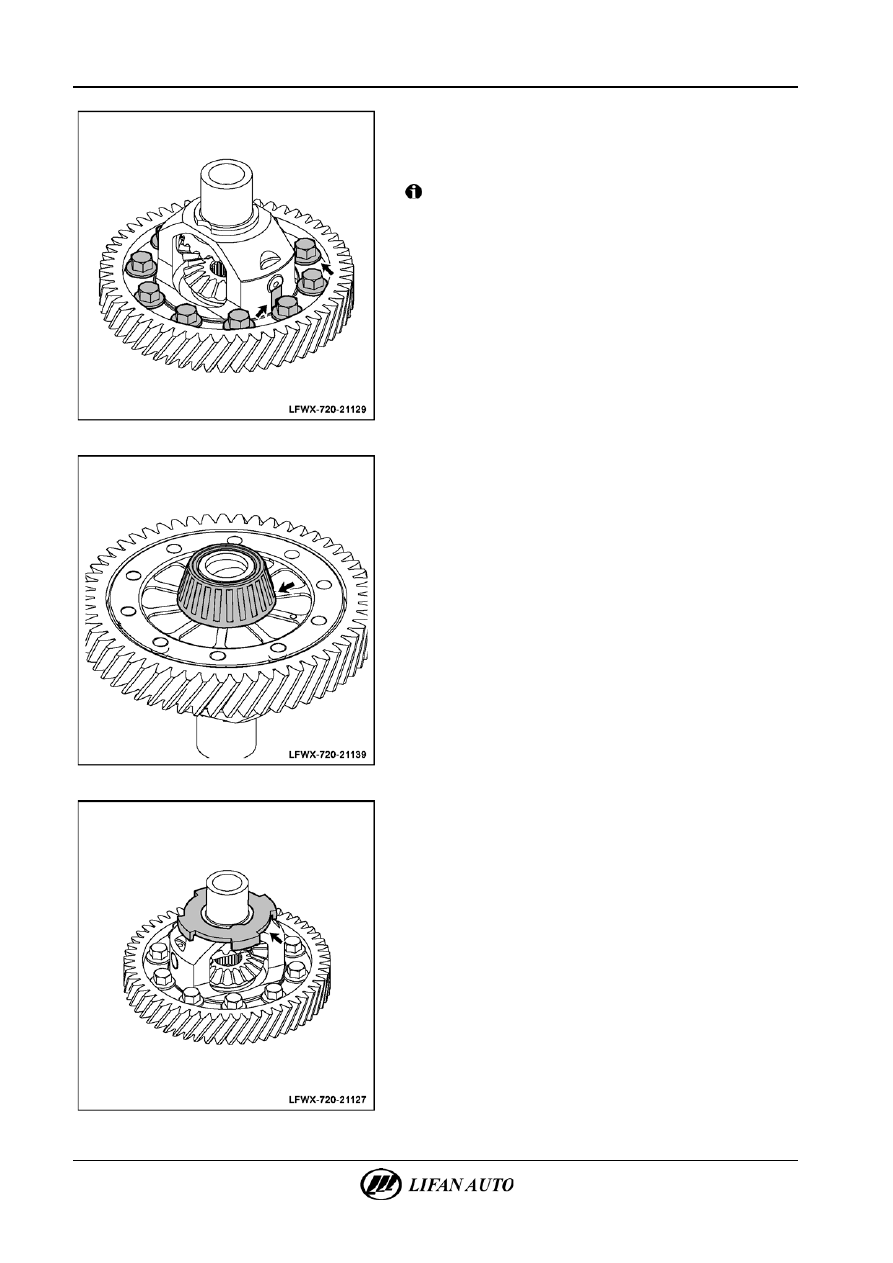

21-74

Ручная коробка переключения передач (РКПП) - Узел дифференциала







Б.  Установить болты коронной шестерни дифференциала,

установить прижимные пластины на болты с двух сторон

коронной шестерни дифференциала.
Момент затяжки: 130-150 Н·м.



Внимание!

Пере установкой болтов нанести на резьбовую поверхность

анаэробный герметик.







3.

Установка переднего и заднего подшипников

дифференциала.

А.  Установить задний подшипник дифференциала

в правильном положении, используя специальную муфту

для установки подшипника.







Б.  Перевернуть дифференциал и установить зубчатое кольцо

спидометра.



Ручная коробка переключения передач (РКПП) - Узел дифференциала

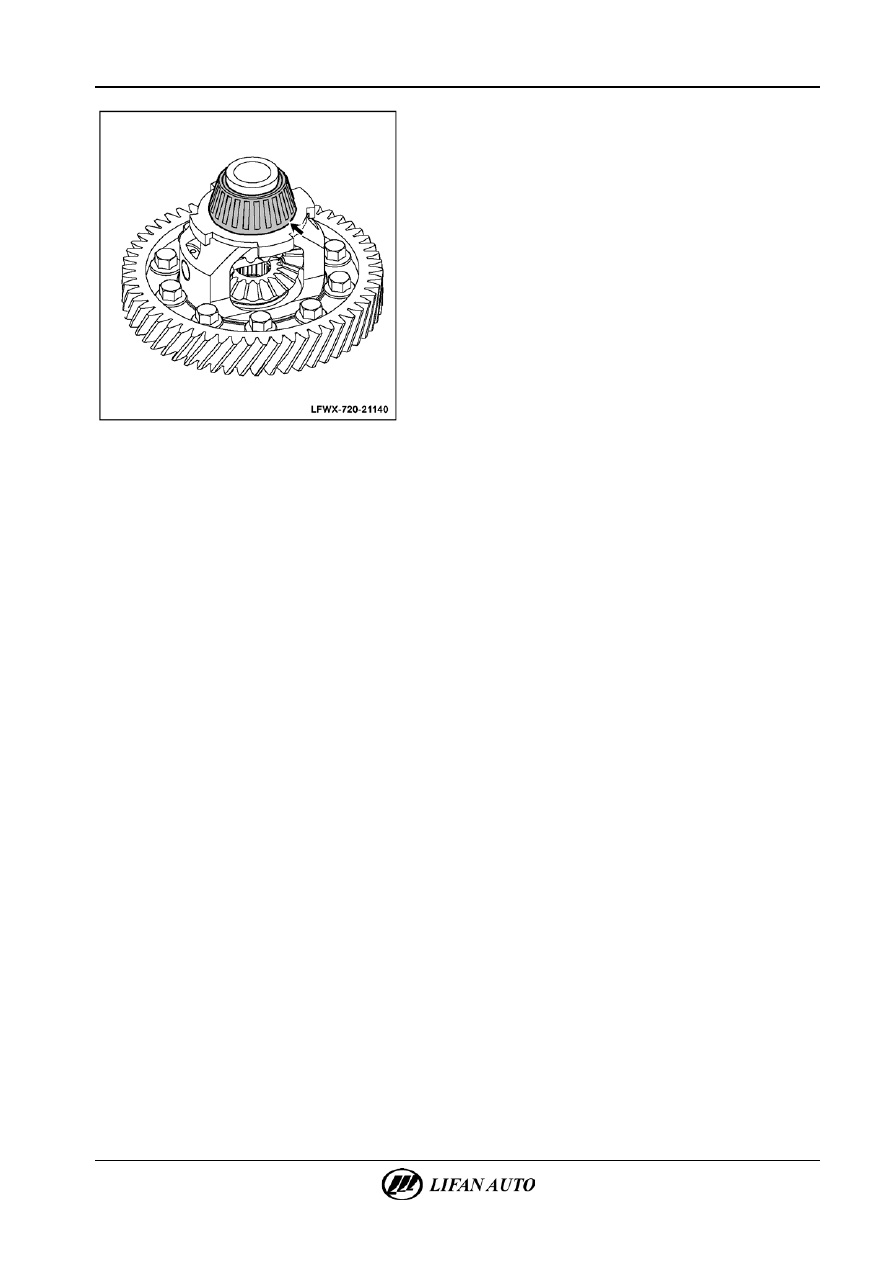

21-75





В.  Установить передний подшипник на дифференциал

в правильном положении, используя специальную муфту

для установки подшипника.
