21-68

Ручная коробка переключения передач (РКПП) - Узел дифференциала





Узел дифференциала

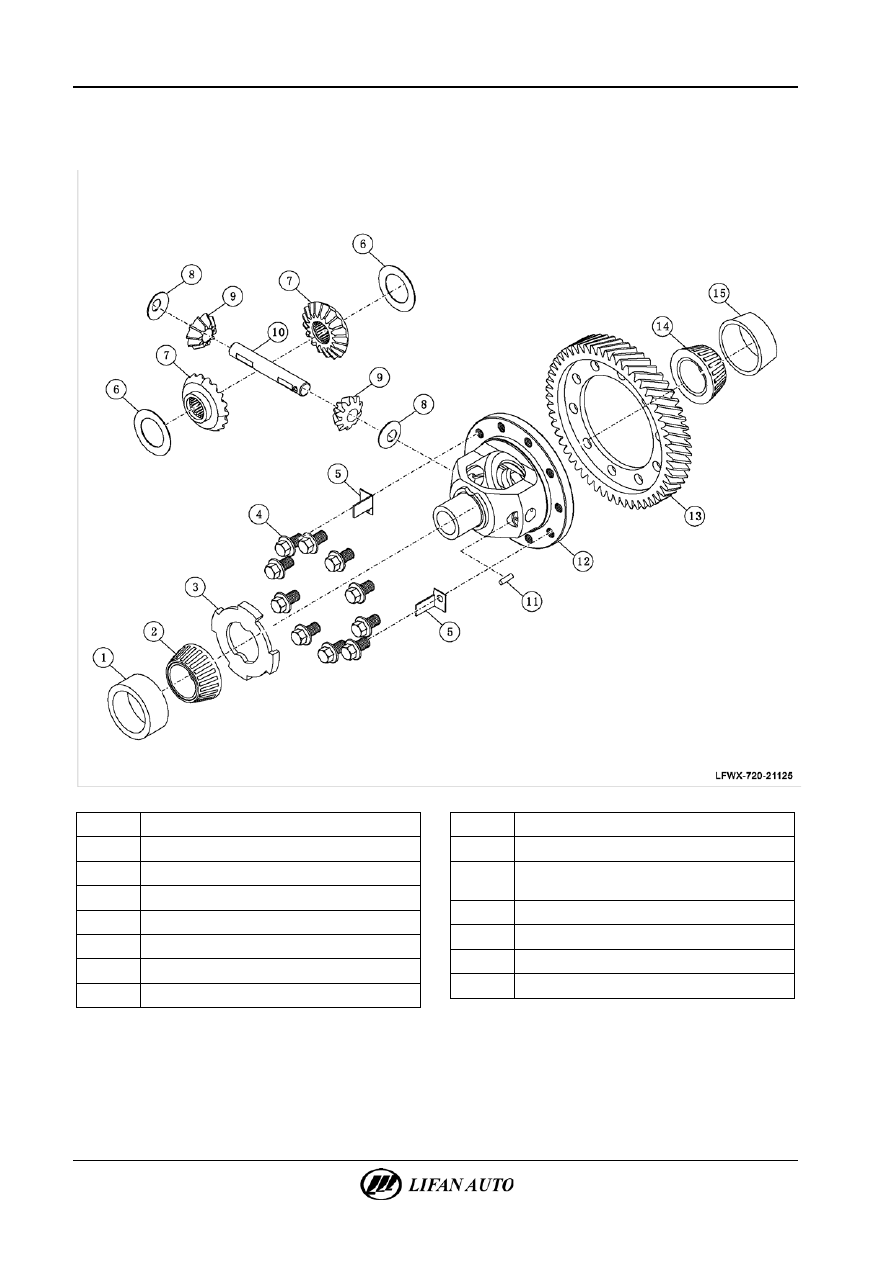

Схематическое изображение компонентов





1

Муфта переднего подшипника дифференциала

2

Передний подшипник дифференциала

3

Зубчатое кольцо спидометра

4

Болты крепления корпуса

5

Прижимные пластины вала шестерни

6

Шайба шестерни полуоси

7

Шестерня полуоси

8

Шайба, шестерня дифференциала



9

Сателлитная шестерня

10

Вал сателлитных шестерен

11

Гибкий цилиндрический штифт вала сателлитных

шестерен

12

Корпус дифференциала

13

Коронная шестерня дифференциала

14

Задний подшипник дифференциала

15

Муфта заднего подшипника дифференциала





Ручная коробка переключения передач (РКПП) - Узел дифференциала

21-69

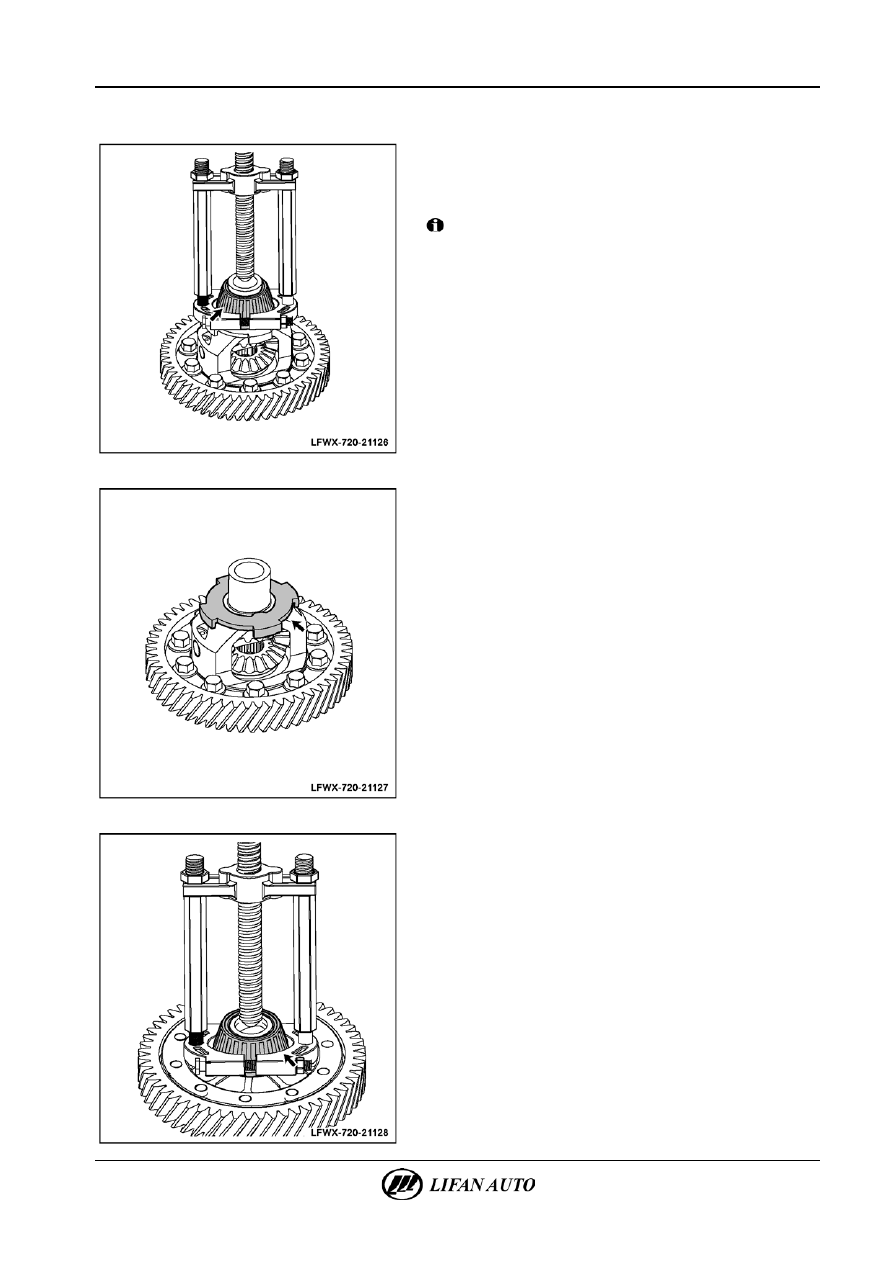

Разборка



1.

Снятие переднего и заднего подшипников

дифференциала.

А.  Установить съемник и снять передний подшипник

дифференциала.



Внимание!

Съемник доложен быть установлен на кольцо переднего

подшипника.







Б.  Снять зубчатое кольцо спидометра.







В.  Снять задний подшипник с помощью съемника

подшипников.

21-70

Ручная коробка переключения передач (РКПП) - Узел дифференциала

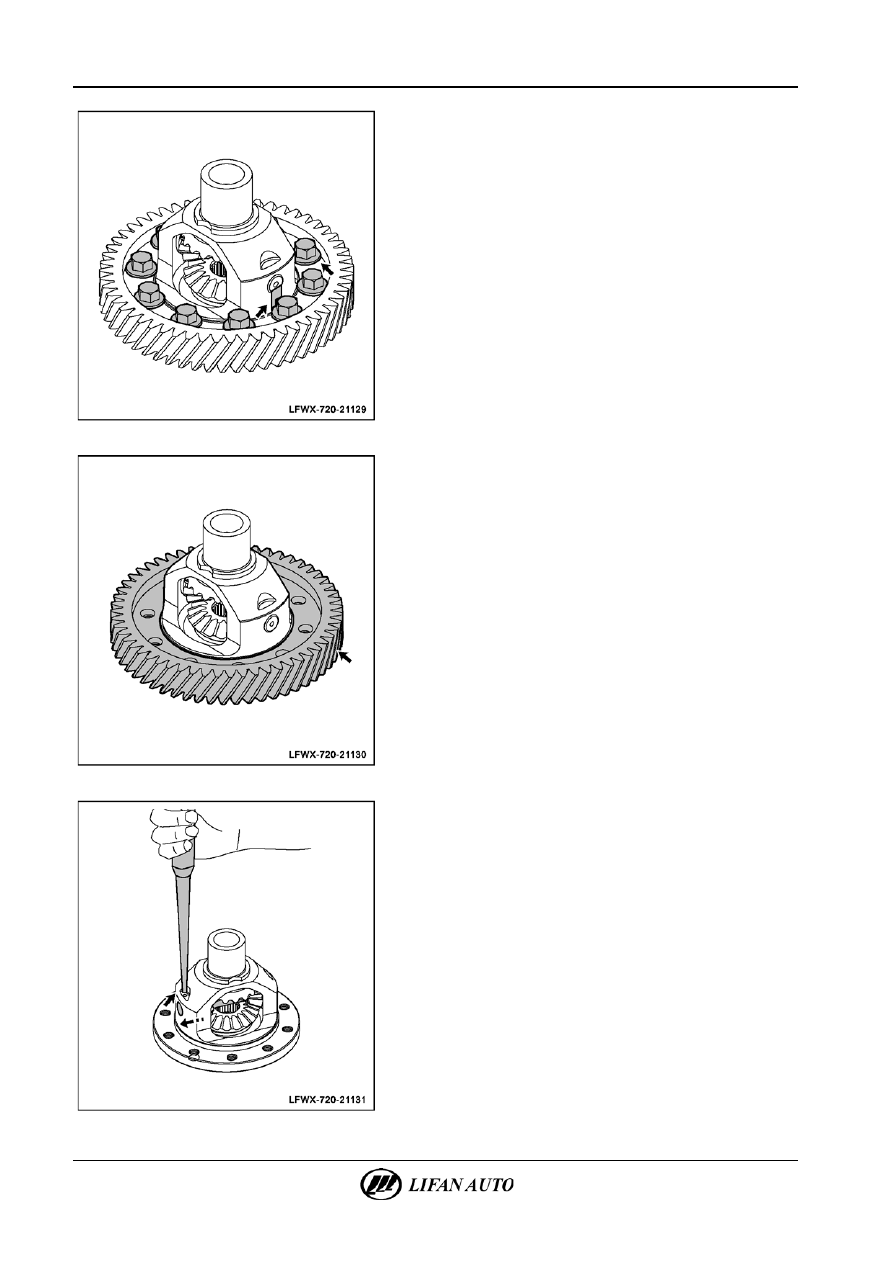

2.

Снятие коронной шестерни дифференциала.

А.  Снять болты крепления коронной шестерни

дифференциала.

Б.  Снять прижимные пластины вала шестерни.







В.  Снять коронную шестерню дифференциала.







3.

Снятие планетарного механизма дифференциала

и зубчатой передачи полуоси.

А.  С помощью выколотки удалить цилиндрический штифт

вала сателлитных шестерен и снять вал.



Ручная коробка переключения передач (РКПП) - Узел дифференциала

21-71

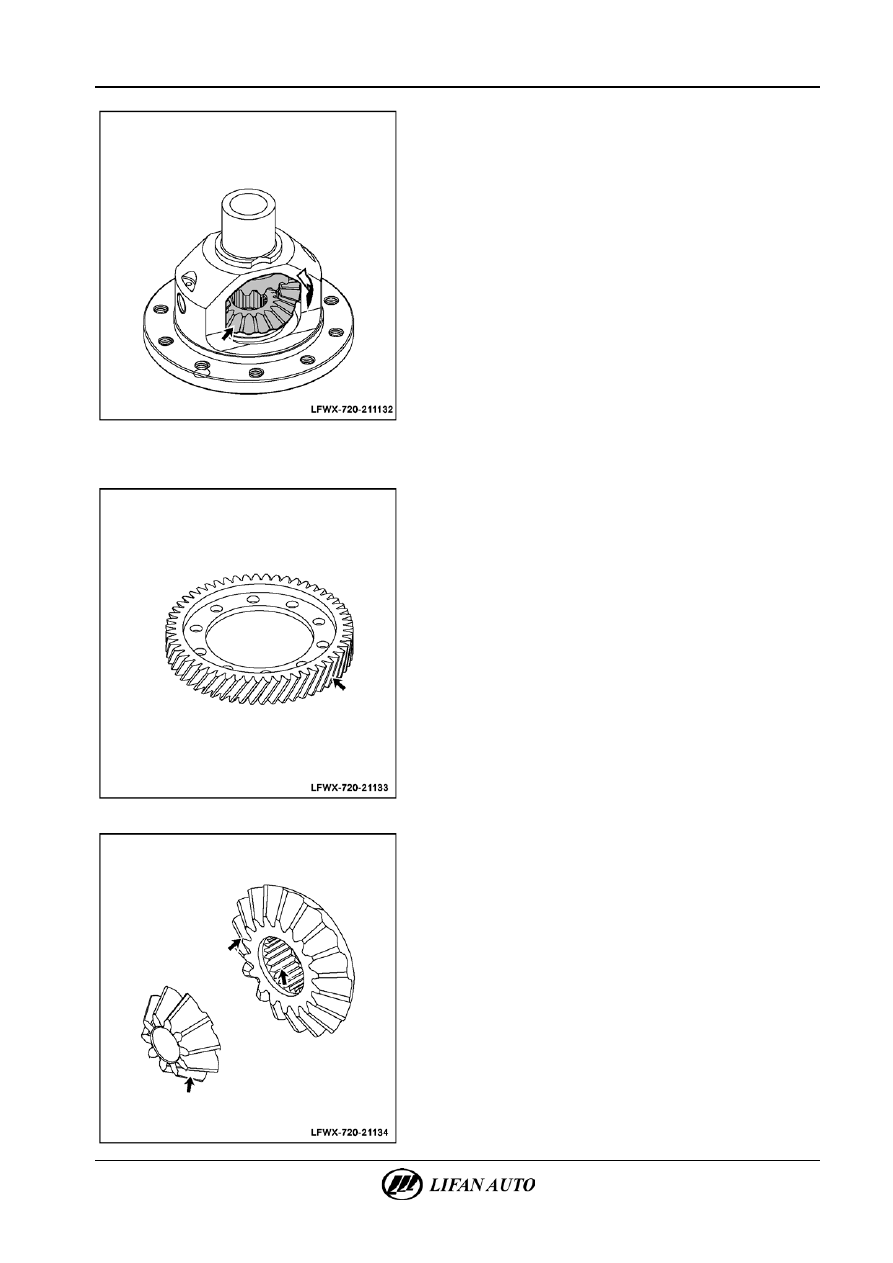

Б.  Провернуть шестерни и снять сателлитные шестерни,

шайбы сателлитных шестерней, шестерни полуоси

и шайбы шестерней полуоси.





Проверка





1.

Проверка состояния коронной шестерни.

А.  Проверить наличие на коронной шестерне поврежденных

зубьев, зубьев со значительным или неравномерным

износом или искривлением. При обнаружении

вышеперечисленных дефектов заменить коронную

шестерню дифференциала.







2.

Проверка сателлитных шестерен и шестерен полуоси.

В.  Проверить сателлитные шестерни и шестерни полуоси,

а также шлицы на наличие повреждений или

значительного износа. При необходимости заменить.
