Lifan 720 / Cebrium. Руководство - часть 145

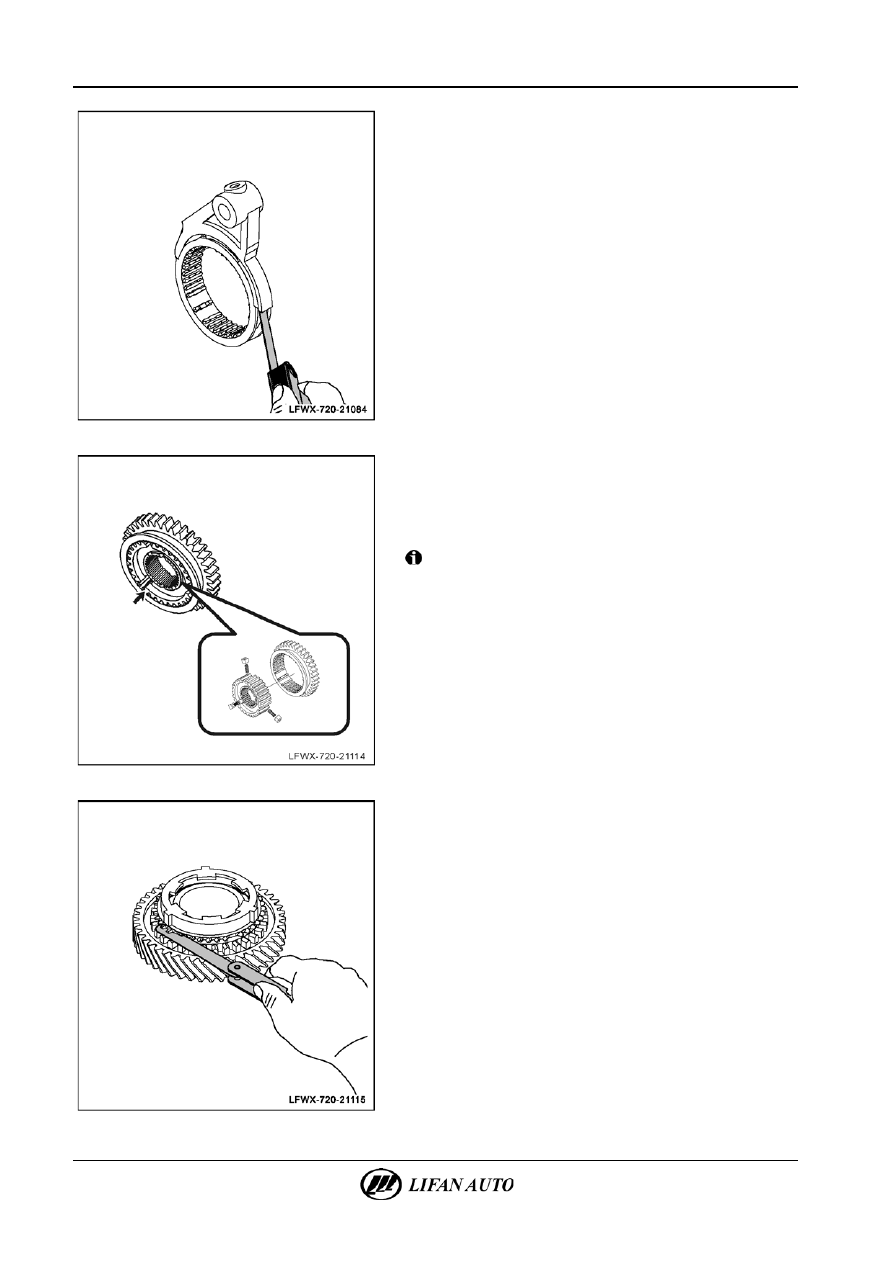

21-60

Ручная коробка переключения передач (РКПП) - Узел вторичного вала







2.

Проверка синхронизатора.

А.  С помощью комплекта плоских щупов проверить зазор

между муфтой синхронизатора и промежуточным валом.

При необходимости заменить муфту синхронизатора или

промежуточный вал.
Максимальное значение: 0,35 мм.







Б.  Проверить пружину и сухарь синхронизатора.
В.  Установить муфту синхронизатора и ступицу шестерни

и убедиться в том, что они вращаются плавно.

Г.  Проверить наличие повреждений на внутренней

поверхности муфты шестерни в начале и конце вала.



Внимание!

При необходимости замены муфты шестерни или ступицы

шестерни обе детали необходимо заменять одновременно.







3.

Проверка вращения шестерен всех передач.

А.  С помощью комплекта плоских щупов проверить

соответствие расстояния между задней стенкой кольца

синхронизатора и поверхностью шестерни указанному

диапазону. В противном случае заменить кольцо

синхронизатора.
Минимальное значение: 0,8 мм.



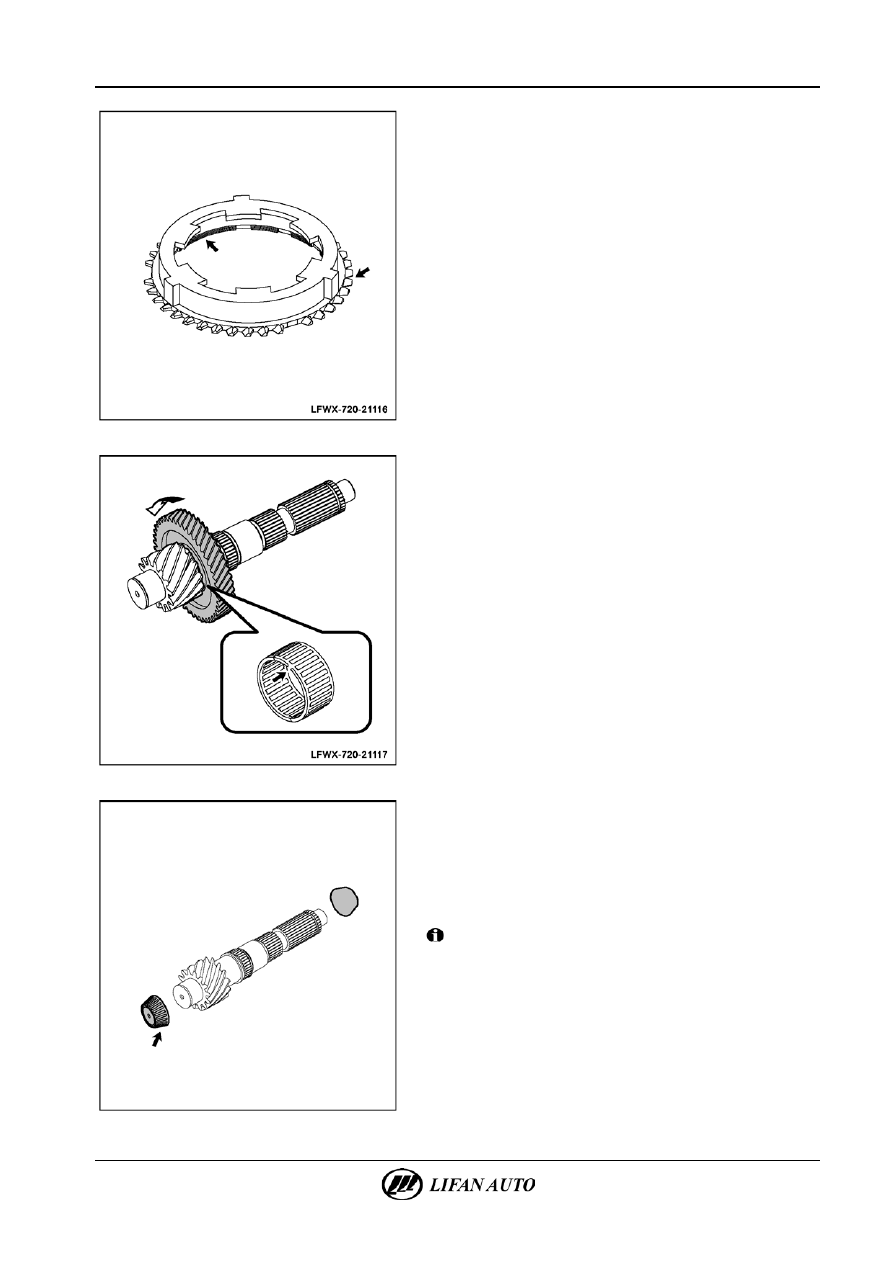

Ручная коробка переключения передач (РКПП) - Узел вторичного вала

21-61





Б.  Поверхность зубьев блокирующего кольца синхронизатора

не должна иметь дефектов и следов повреждений.

Внутренняя поверхность конуса не должна иметь

повреждений и следов износа; зубья не должны быть

повреждены.







В.  Проверить состояние всех игольчатых подшипников

и отсутствие повреждений. Проверить состояние корпуса

подшипников; заменить при необходимости.

Г.  При одновременном вращении вторичного вала,

скользящей муфты и шестерен вращение должно быть

ровным без постороннего шума.







4.

Проверка переднего и заднего подшипников

первичного вала.

А.  Проверить наличие следов износа или повреждений на

коническом роликовом подшипнике. При необходимости

заменить.

Б.  Проверить наличие деформации кронштейна конического

роликового подшипника; заменить при необходимости.



Внимание!

При замене конического роликового подшипника

необходимо заменить внешнюю муфту подшипника.

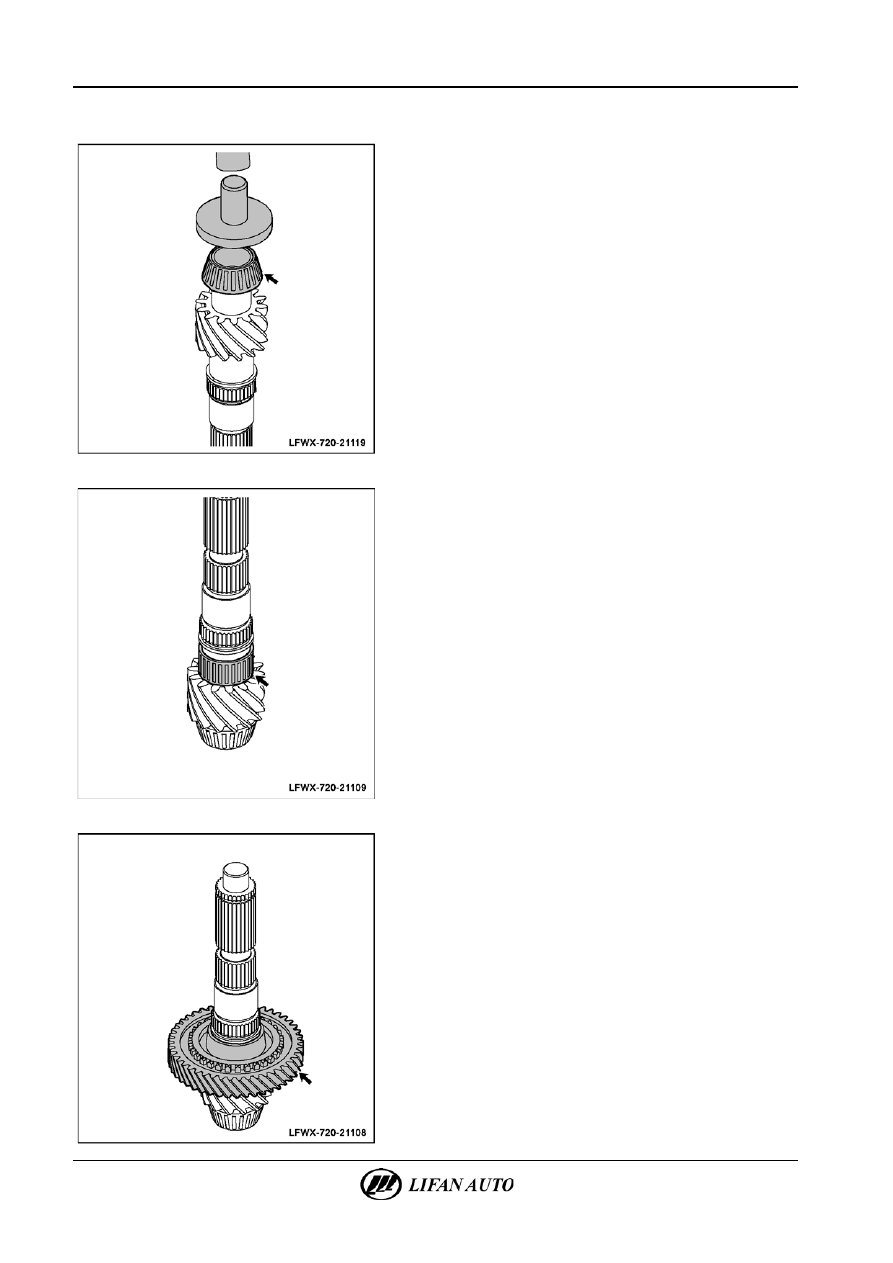

21-62

Ручная коробка переключения передач (РКПП) - Узел вторичного вала





Сборка



1.

Установка переднего подшипника вторичного вала.

А.  Установить передний подшипник вторичного вала

в правильном положении, используя специальную муфту

для установки подшипника.







2.

Установка ведомой шестерни 1-й передачи.

А.  Установить игольчатый подшипник шестерни 1-й

передачи.







Б.  Установить ведомую шестерню 1-й передачи.



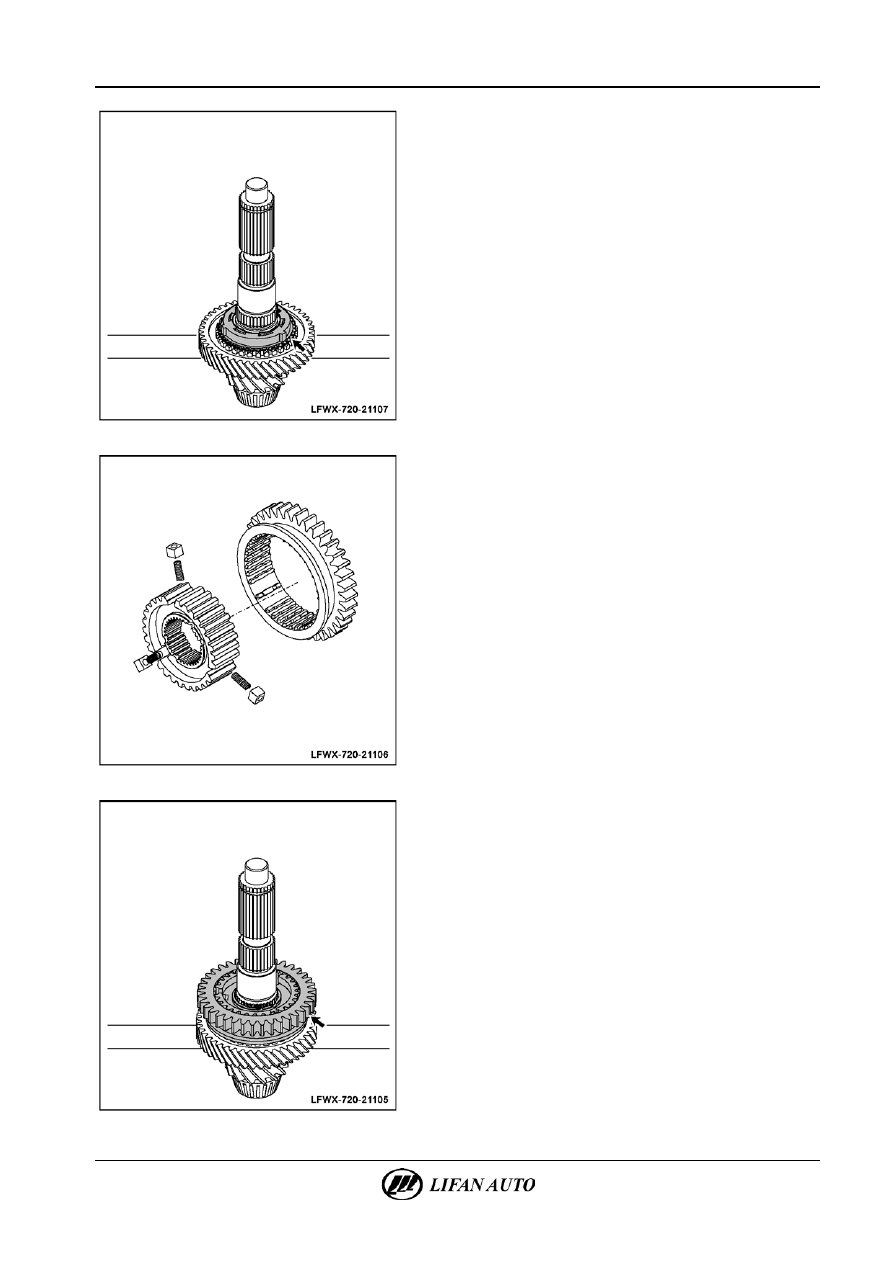

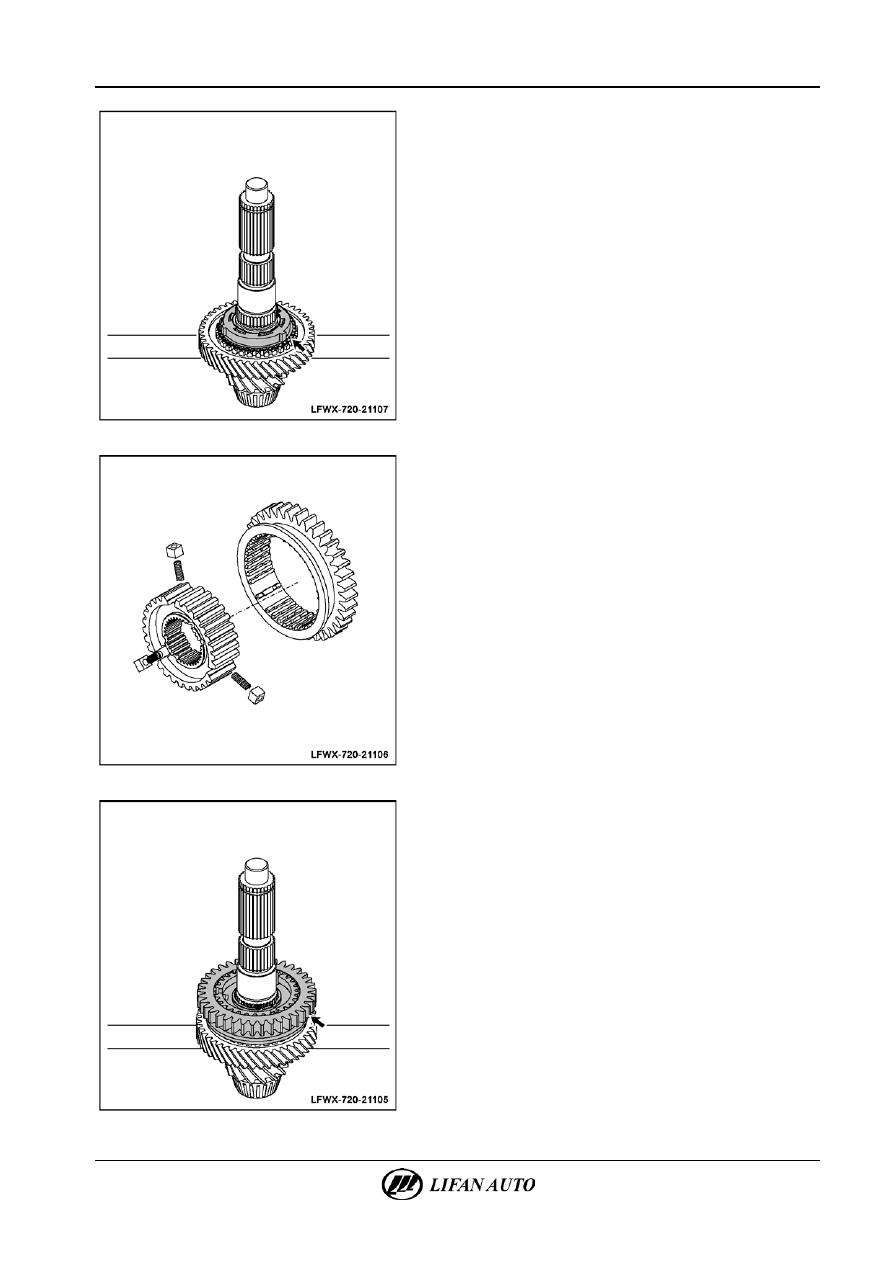

Ручная коробка переключения передач (РКПП) - Узел вторичного вала

21-63





В.  Установить кольцо синхронизатора 1-й передачи.







3.

Установить синхронизатор шестерни 1-й и 2-й передач.

А.  Собрать синхронизатор шестерни 1-й и 2-й передач.







Б.  Используя метку «верх», отмеченную во время разборки,

установить ступицу шестерни синхронизатора 1-й/2-й

передачи на вторичный вал и плотно запрессовать ее.
