21-64

Ручная коробка переключения передач (РКПП) - Узел вторичного вала







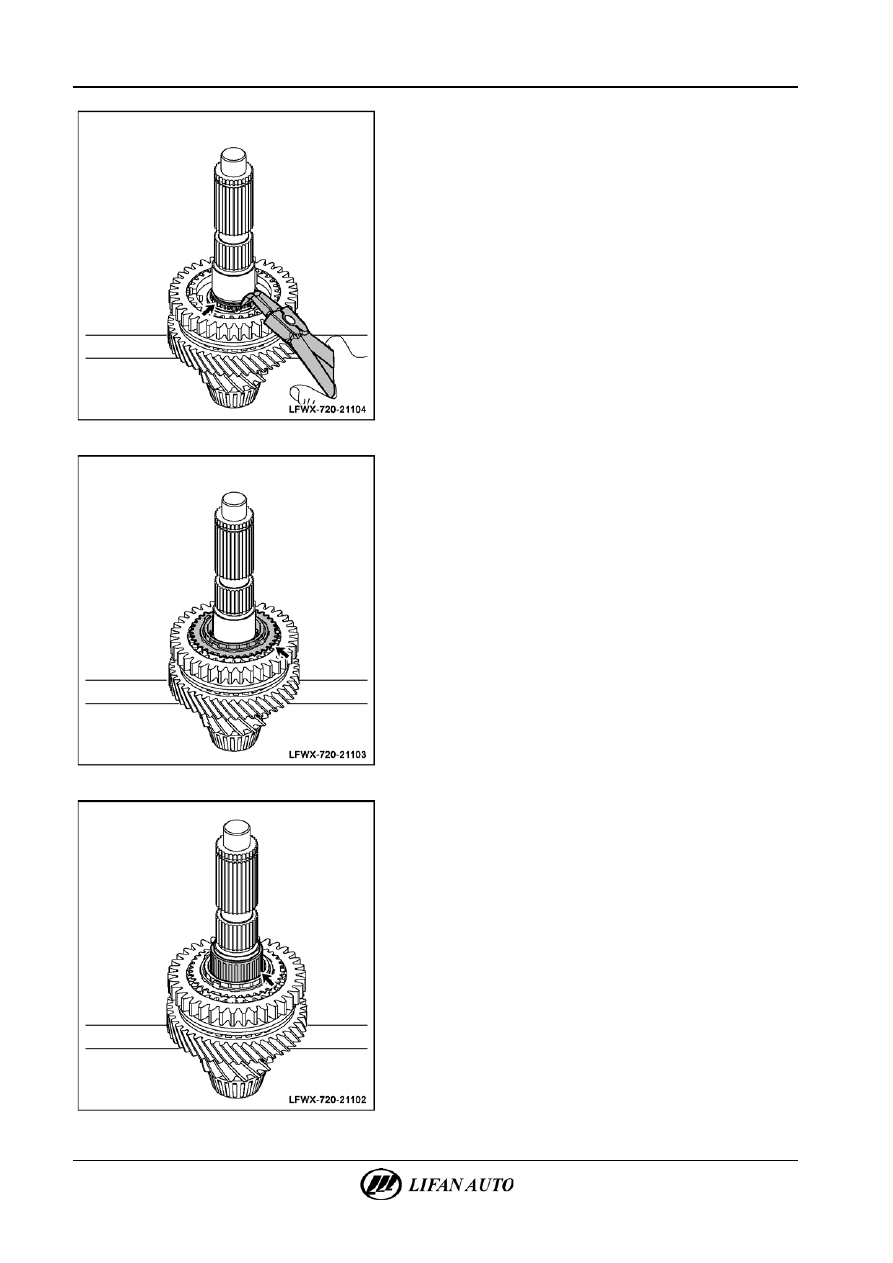

В.  С помощью клещей для снятия и установки стопорных

колец установить гибкое распорное кольцо синхронизатора
1-

й и 2-й передач.







Г.  Установить блокирующее кольцо синхронизатора 2-й

передачи.







4.

Установка ведущей шестерни 2-й передачи.

А.  Установить игольчатый подшипник шестерни 2-й

передачи.



Ручная коробка переключения передач (РКПП) - Узел вторичного вала

21-65





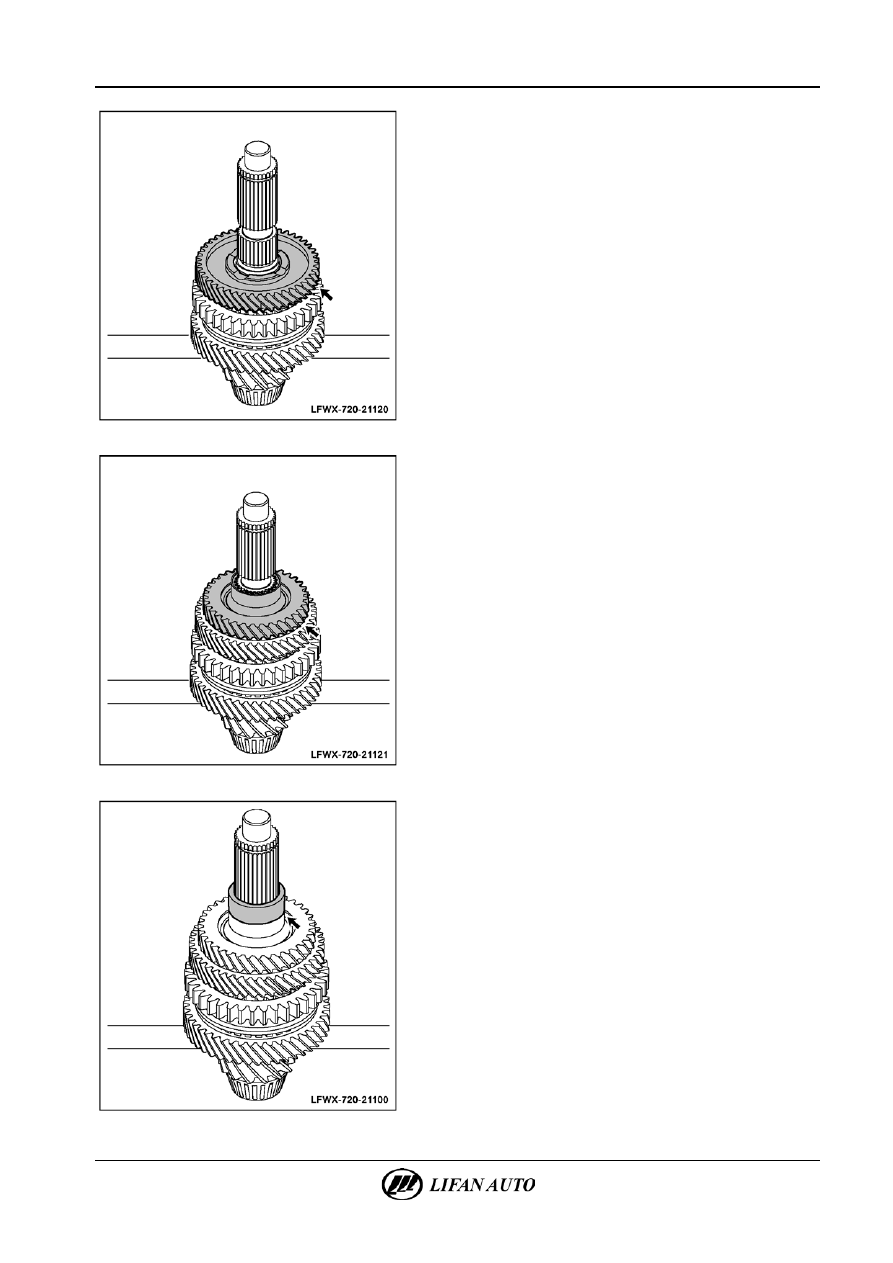

Б.  Установить ведомую шестерню 2-й передачи.







5.

Установка ведомой шестерни 3-й передачи.

А.  Установить ведомую шестерню 3-й передачи; запрессовать

в нужном положении.







6.

Установка ведомой шестерни 4-й передачи.

А.  Установить промежуточную муфту на ведомую шестерню

3-

й передачи и ведомую шестерню 4-й передачи.

21-66

Ручная коробка переключения передач (РКПП) - Узел вторичного вала







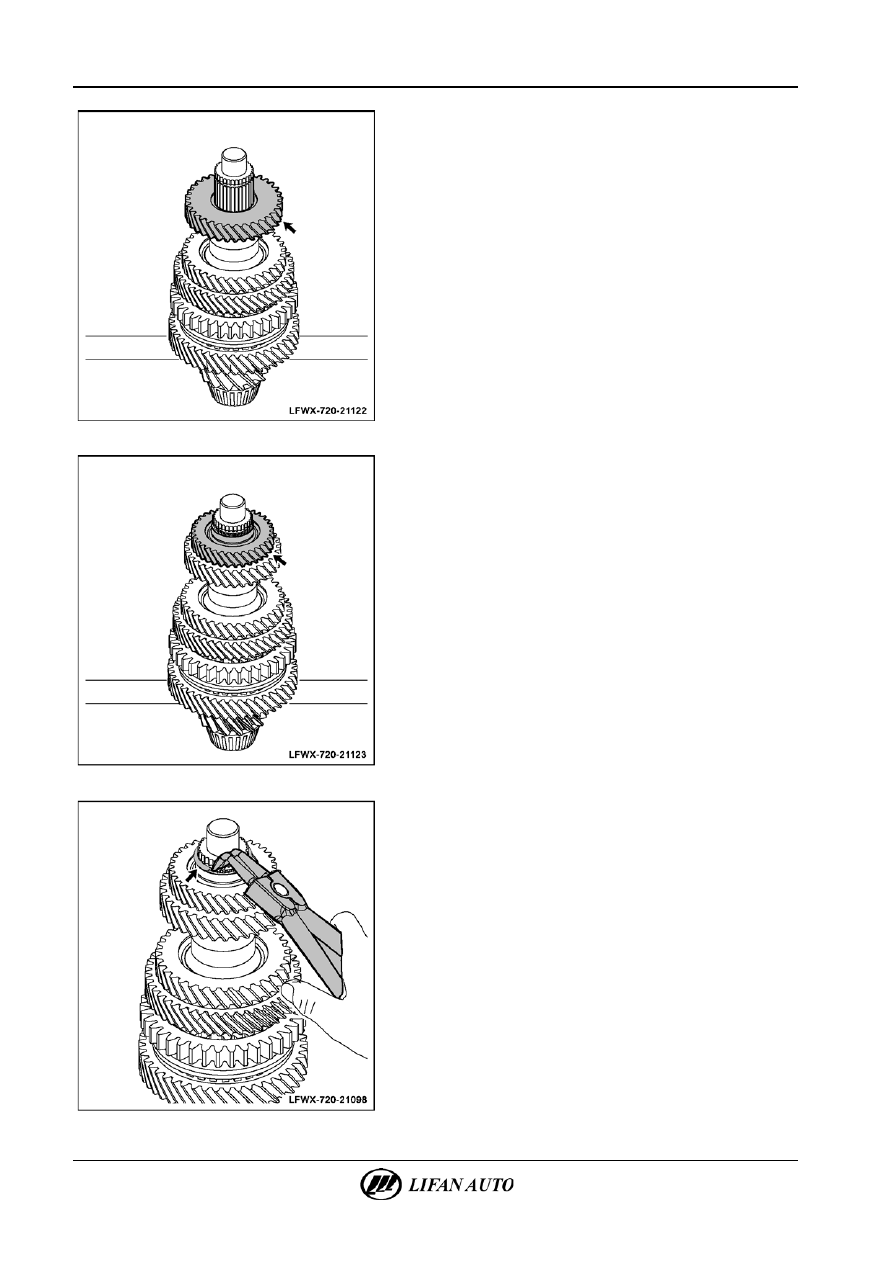

Б.  Установить ведомую шестерню 4-й передачи; запрессовать

в нужном положении.







7.

Установка ведомой шестерни 5-й передачи.

А.  Установить ведущую шестерню 5-й передачи; запрессовать

в нужном положении.







Б.  С помощью клещей для снятия и установки стопорных

колец установить гибкое распорное кольцо шестерни 5-й

передачи.



Ручная коробка переключения передач (РКПП) - Узел вторичного вала

21-67





8.

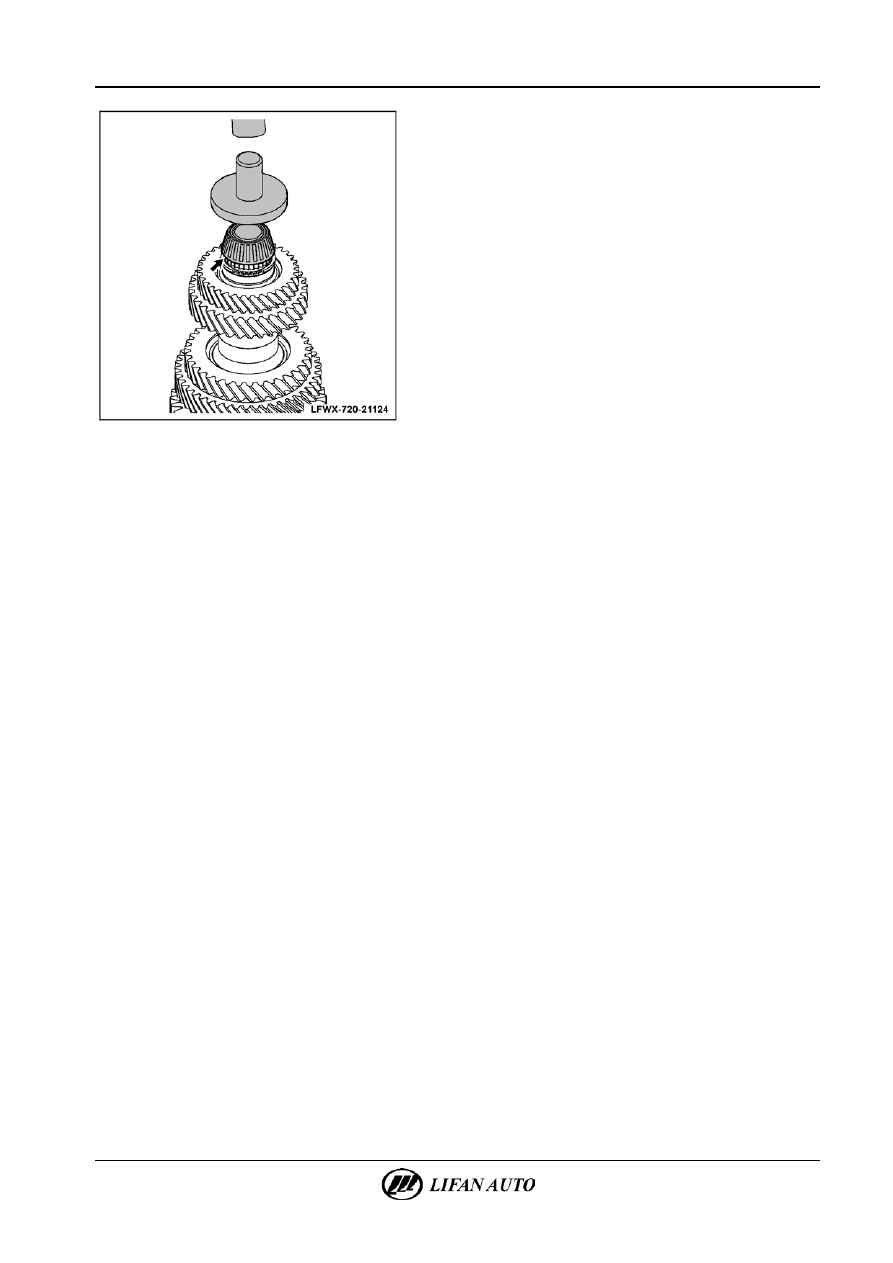

Установка заднего подшипника вторичного вала.

А.  Установить задний подшипник вторичного вала

в правильном положении, используя специальную муфту

для установки подшипника.

9.

Проверка правильности сборки вторичного вала;

при несоответствии техническим требованиям сборка

заново.

А.  Проверить зазоры между шестернями.
Б.  Проверить легкость перемещения синхронизатора.

Перемещение должно быть легким без заедания.

В.  Перевести шестерни в режимы всех передач; отсутствие

посторонних шумов указывает на правильную установку

деталей.
