Ручная коробка переключения передач (РКПП) - Узел первичного вала







8.

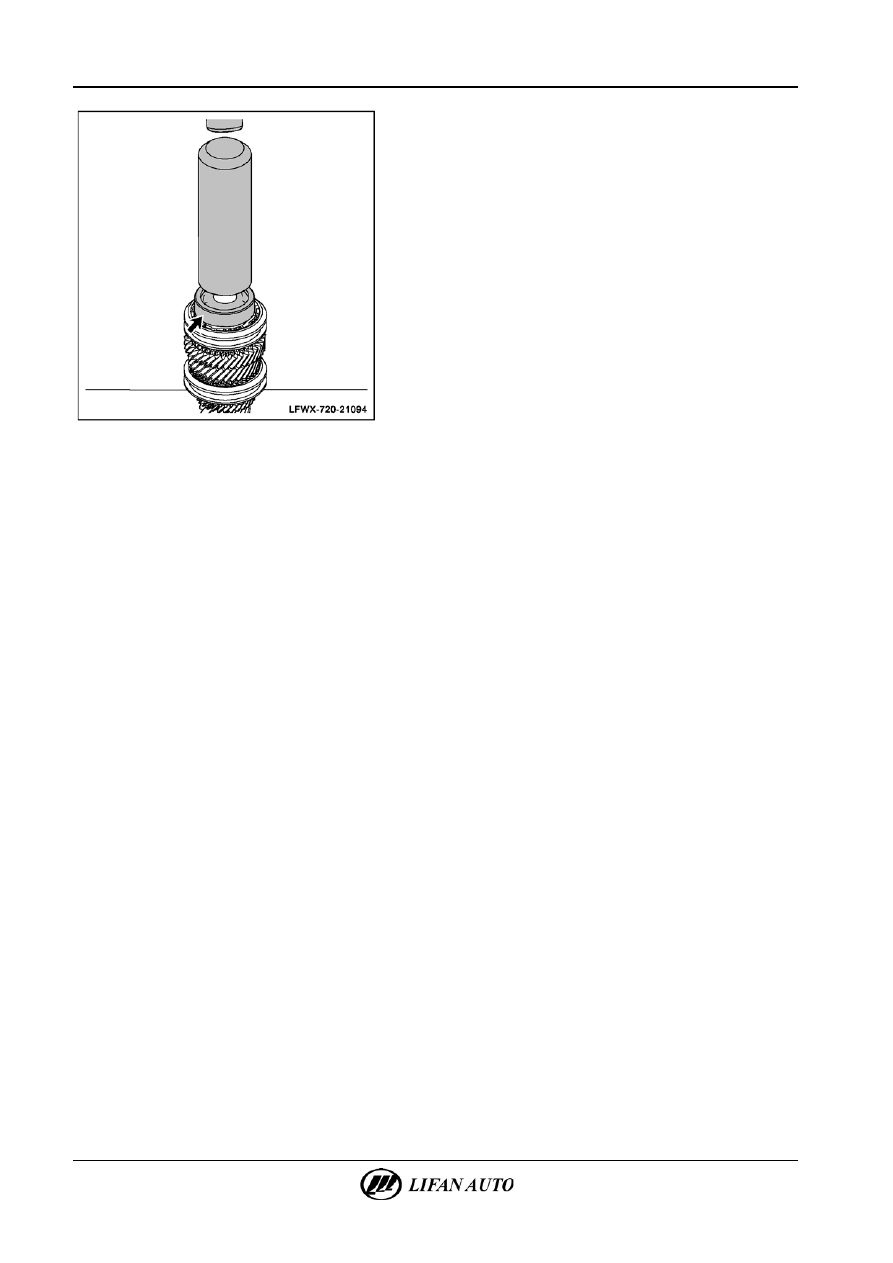

Установка заднего подшипника первичного вала.

А.  Установить задний подшипник первичного вала

в правильном положении, используя специальную муфту

для установки подшипника.

9.

Проверка правильности сборки первичного вала; при

несоответствии техническим требованиям собрать

заново.

А.  Проверить зазоры между шестернями.
Б.  Проверить легкость перемещения синхронизатора.

Перемещение должно быть легким без заедания.

В.  Перевести шестерни в режимы всех передач; отсутствие

посторонних шумов указывает на правильную установку

деталей.



Ручная коробка переключения передач (РКПП) - Узел вторичного вала

21-53



Узел вторичного вала

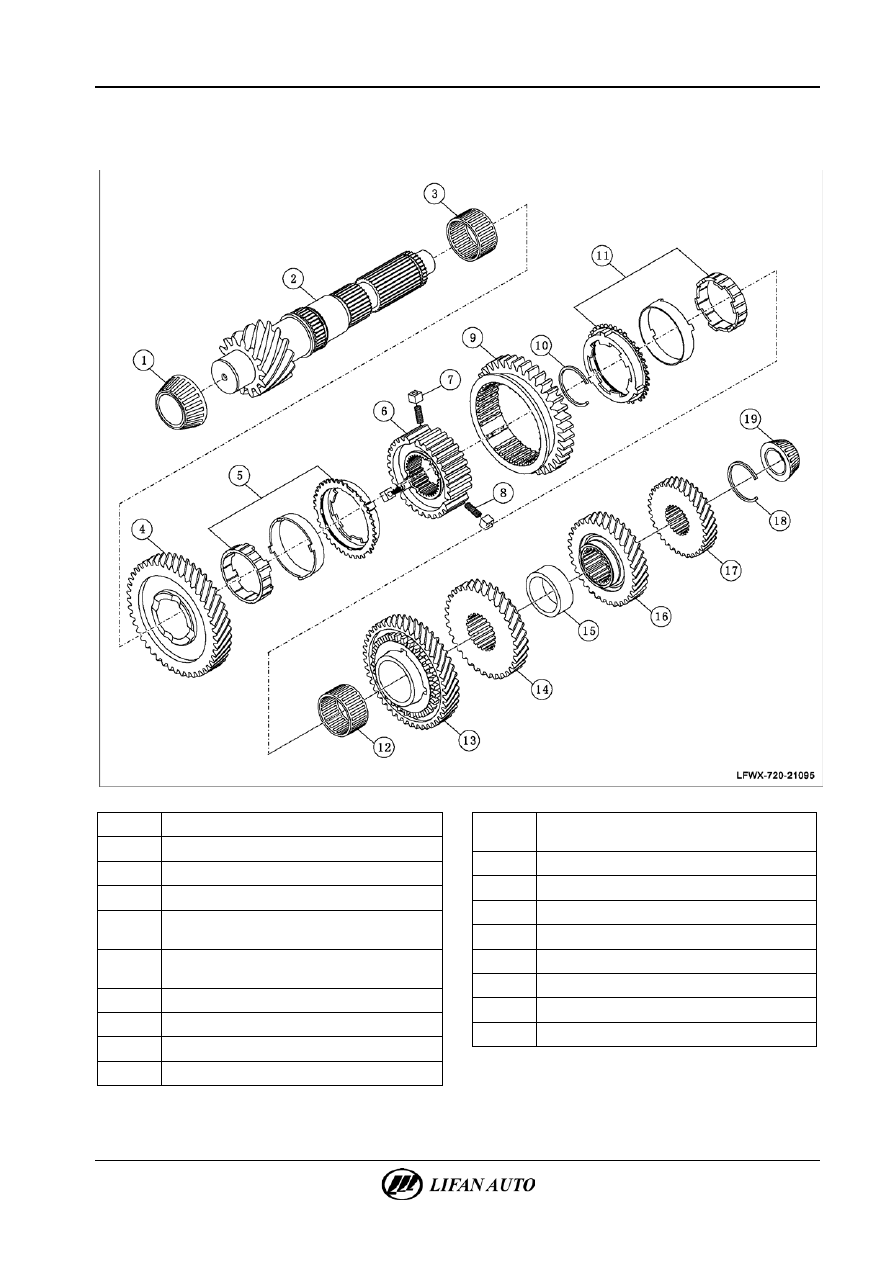

Схематическое изображение компонентов





1

Передний подшипник вторичного вала

2

Вторичный вал

3

Игольчатый подшипник шестерни 1-й передачи

4

Шестерня 1-й передачи

5

Блокирующее кольцо синхронизатора 1-й

передачи

6

Ступица шестерни синхронизатора 1/2-й

ступеней

7

Стальной шар

8

Пружина

9

Зубчатая муфта

10

Стопорное кольцо



11

Блокирующее кольцо синхронизатора 2-й

передачи

12

Игольчатый подшипник шестерни 2-й передачи

13

Шестерня 2-й передачи

14

Шестерня 3-й передачи

15

Распорная втулка

16

Шестерня 4-й передачи

17

Шестерня 5-й передачи

18

Пружинное кольцо

19

Задний подшипник вторичного вала



21-54

Ручная коробка переключения передач (РКПП) - Узел вторичного вала





Разборка







1.

Установка вторичного вала в вертикальном положении

и укрепление.

А.  Установить вторичный вал так, чтобы передняя часть была

обращена вниз, а крепежный кронштейн вверх и закрепить

его на верстаке.



Внимание!

Перед снятием первичного вала необходимо проверить

зазоры пружинного кольца синхронизатора; измерить зазор

между кольцом синхронизатора и каждым зубчатым

колесом с помощью щупа.
Правильными зазорами являются:
1-

я передача: 0,522-2,208 мм.

2-

я передача: 0,522-2,208 мм.

3-

передача: 0,73-1,53 мм.

4-

я передача: 0,77-1,57 мм.

5-

я передача: 0,73-1,53 мм.

Если зазоры опорного кольца не входят в этот диапазон,

проверить наличие повреждений и заменить при

необходимости.


2.

Снятие заднегоподшипника с вторичного вала.

А.  Снять задний подшипник вторичного вала с помощью

съемника подшипников.



Внимание!

При снятии конусного подшипника съемник подшипников

должен быть установлен на заднем кольце роликового

подшипника.







3.

Снятие ведомой шестерни 5-й передачи и ведомой

шестерни 4-й передачи.

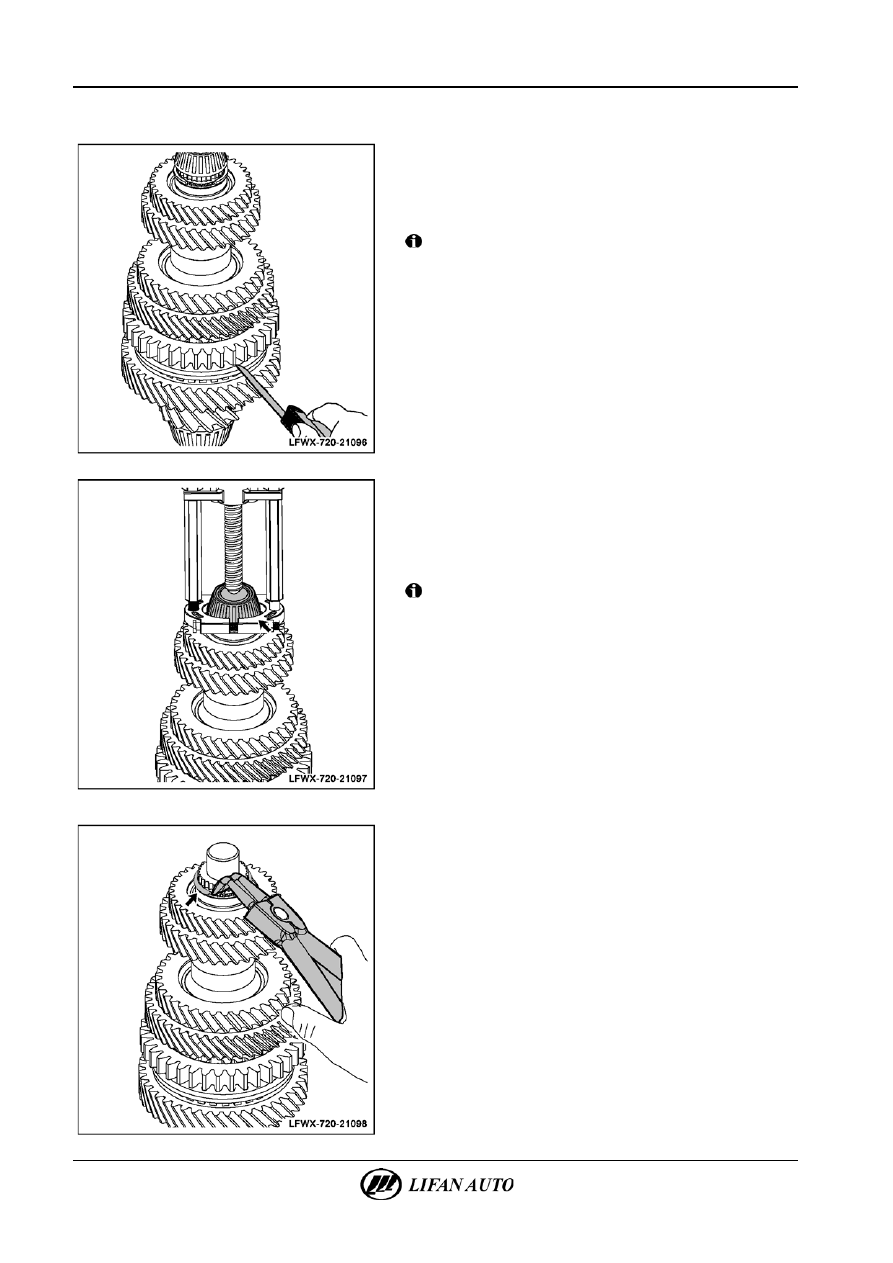

А.  С помощью пинцета удалить гибкое распорное кольцо

шестерни 5-й передачи.



Ручная коробка переключения передач (РКПП) - Узел вторичного вала

21-55

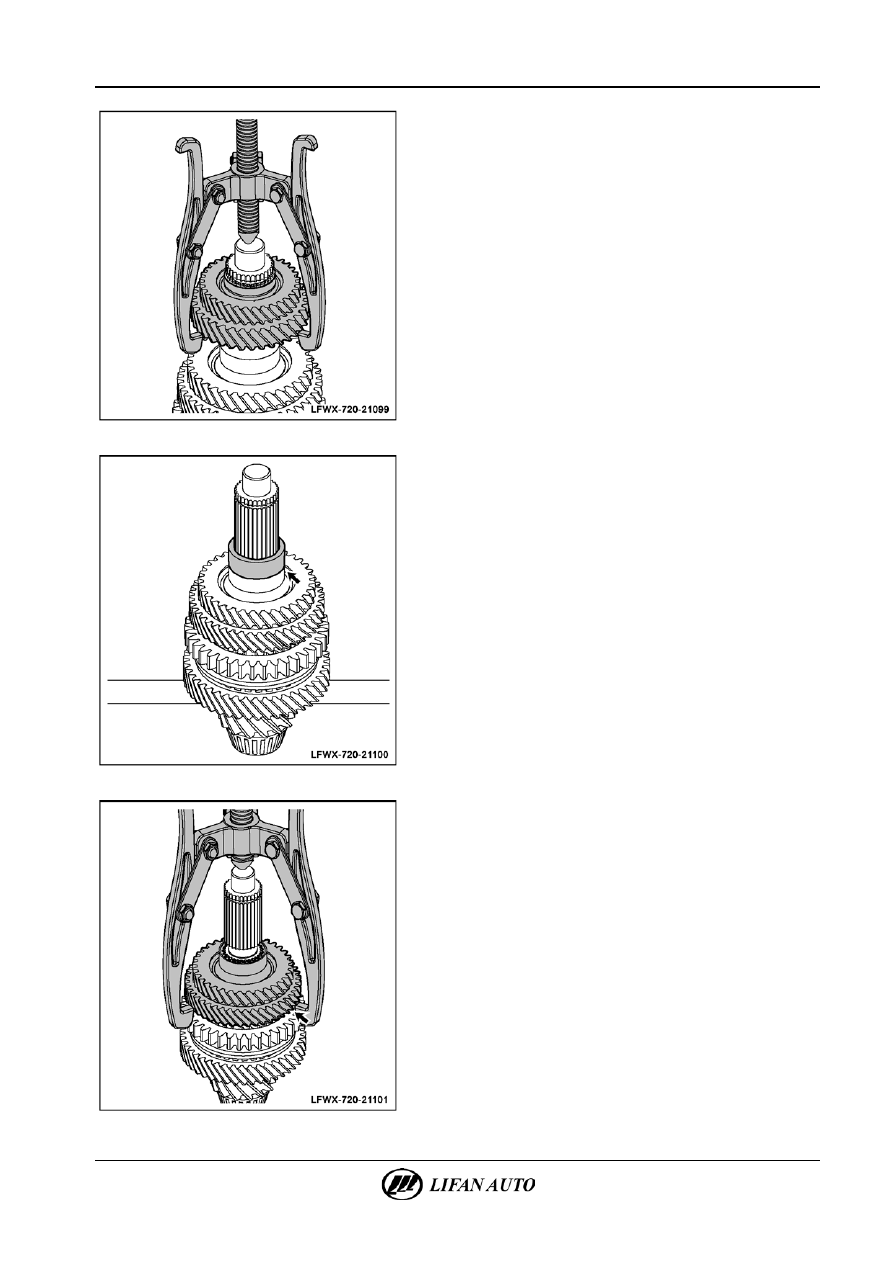

Б.  Установить съемник и снять ведомые шестерни 5-й и 4-й

передач одновременно.







В.  Снять распорную муфту.







4.

Снятие ведомой шестерни 3-й передачи и ведомой

шестерни 2-й передачи.

А.  Установить съемник и снять шестерню 3-й передачи

и шестерню 2-й передачи.

△ Сов

е

т



При установке съемника можно переместить муфту

синхронизатора шестерни 1/2-й передач в положение 1-й

передачи для облегчения установки.
Б.  Снять ведомую шестерню 3-й передачи и ведомую

шестерню 2-й передачи.
