Lifan 720 / Cebrium. Руководство - часть 141

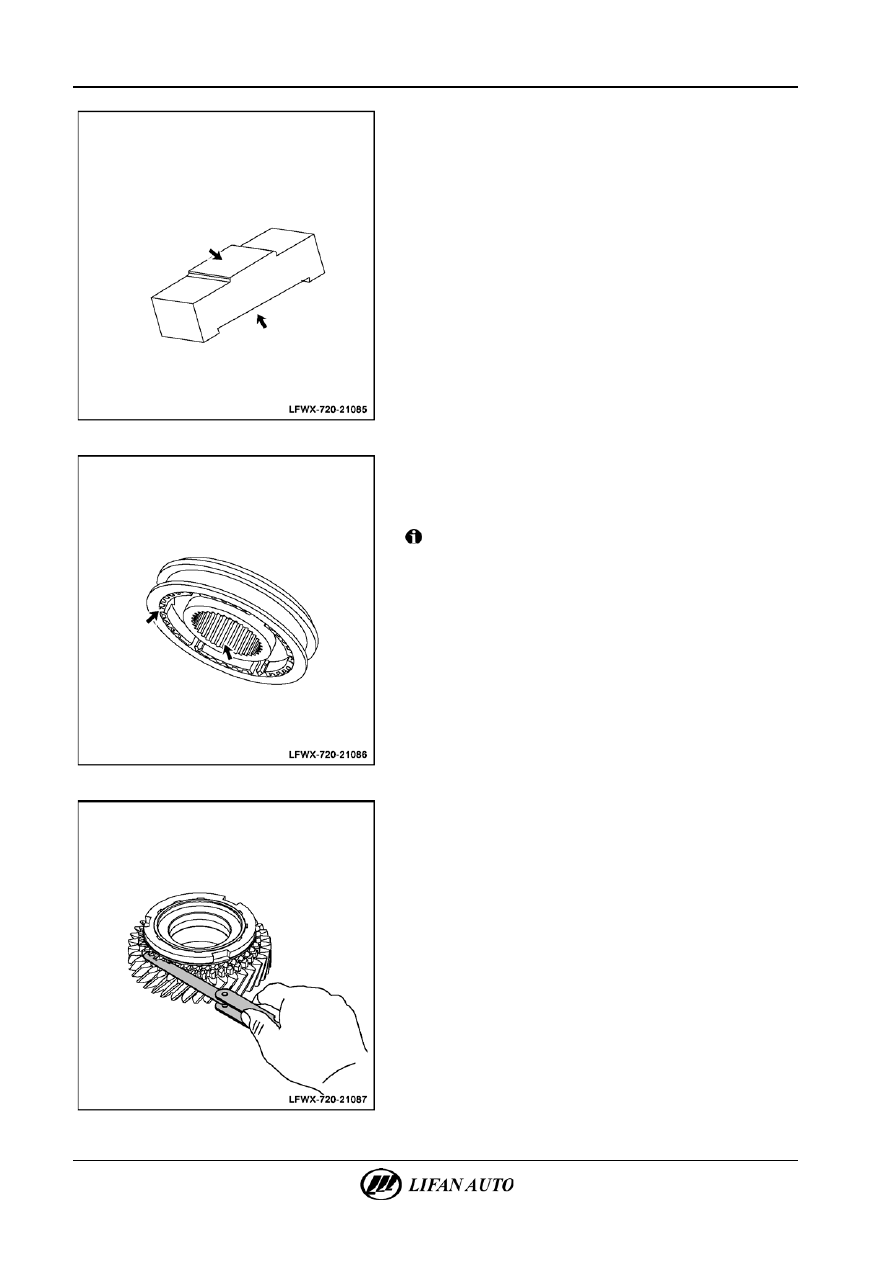

21-44

Ручная коробка переключения передач (РКПП) - Узел первичного вала







Б.  Проверить наличие износа на скользящем блоке, в случае

необходимости заменить.







В.  Установить муфту синхронизатора и ступицу шестерни

и убедиться в том, что они вращаются плавно.

Г.  Проверить наличие повреждений на внутренней

поверхности муфты шестерни в начале и конце вала.



Внимание!

При необходимости замены муфты шестерни или ступицы

шестерни обе детали необходимо заменять одновременно.







3.

Проверка вращения шестерен всех передач.

А.  С помощью комплекта плоских щупов проверить

соответствие расстояния между задней стенкой кольца

синхронизатора и поверхностью шестерни указанному

диапазону. В противном случае заменить синхронизатор.

Минимальное значение: 0,8 мм.



Ручная коробка переключения передач (РКПП) - Узел первичного вала

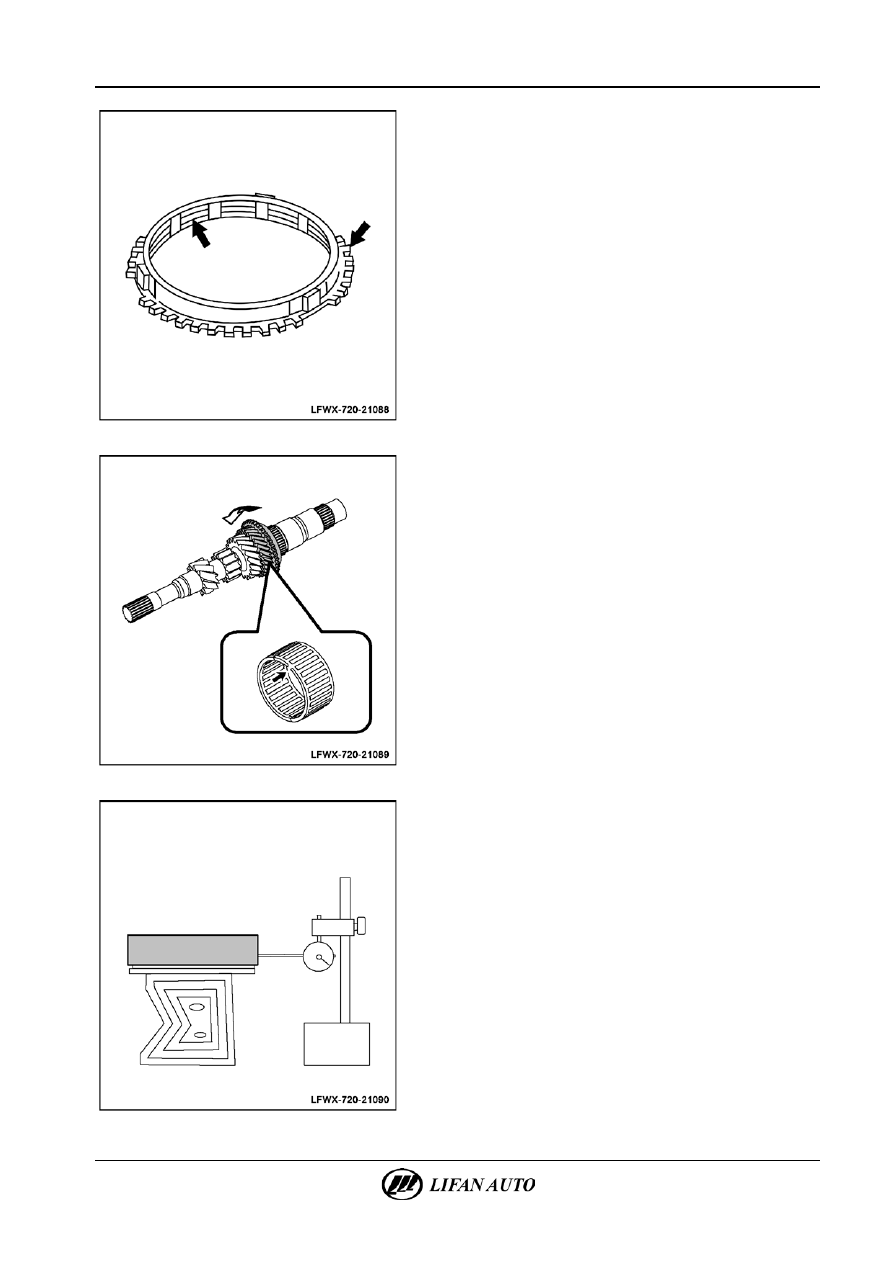

21-45





Б.  Поверхность зубьев блокирующего кольца синхронизатора

не должна иметь дефектов и следов повреждений.

Внутренняя поверхность конуса не должна иметь

повреждений и следов износа; зубья не должны быть

повреждены.







В.  Проверить состояние всех игольчатых подшипников

и отсутствие повреждений. Проверить состояние корпуса

подшипников; заменить при необходимости.

Г.  При одновременном вращении первичного вала,

скользящей муфты и шестерен вращение должно быть

ровным без постороннего шума.







4.

Проверка переднего и заднего подшипников

первичного вала.

А.  Проверить радиальное биение переднего подшипника

первичного вала.
Предельно допустимое значение: 0,01-0,21 мм.

Б.  Проверить радиальное биение заднего подшипника

первичного вала.
Предельно допустимое значение: 0,01-0,21 мм.

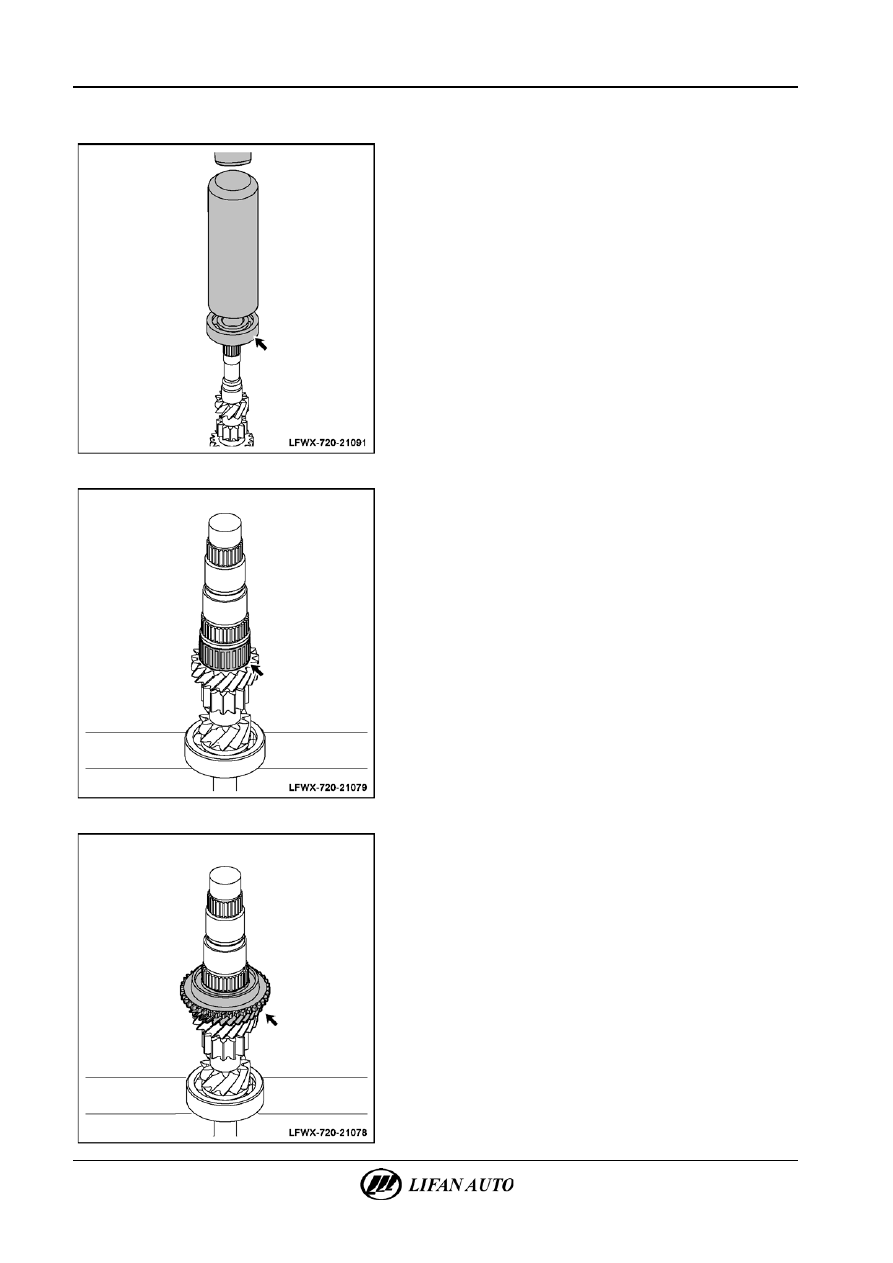

21-46

Ручная коробка переключения передач (РКПП) - Узел первичного вала





Сборка



1.

Установка переднего подшипника первичного вала.

А.  Установить передний подшипник первичного вала

в правильном положении, используя специальную муфту

для установки подшипника.







2.

Развертывание первичного вала на 180° и закрепление

с помощью кронштейна на рабочем столе.

3.

Установка шестерни 3-й передачи.

А.  Установить игольчатый подшипник шестерни 3-й

передачи.







Б.  Установить шестерню 3-ей передачи.



Ручная коробка переключения передач (РКПП) - Узел первичного вала

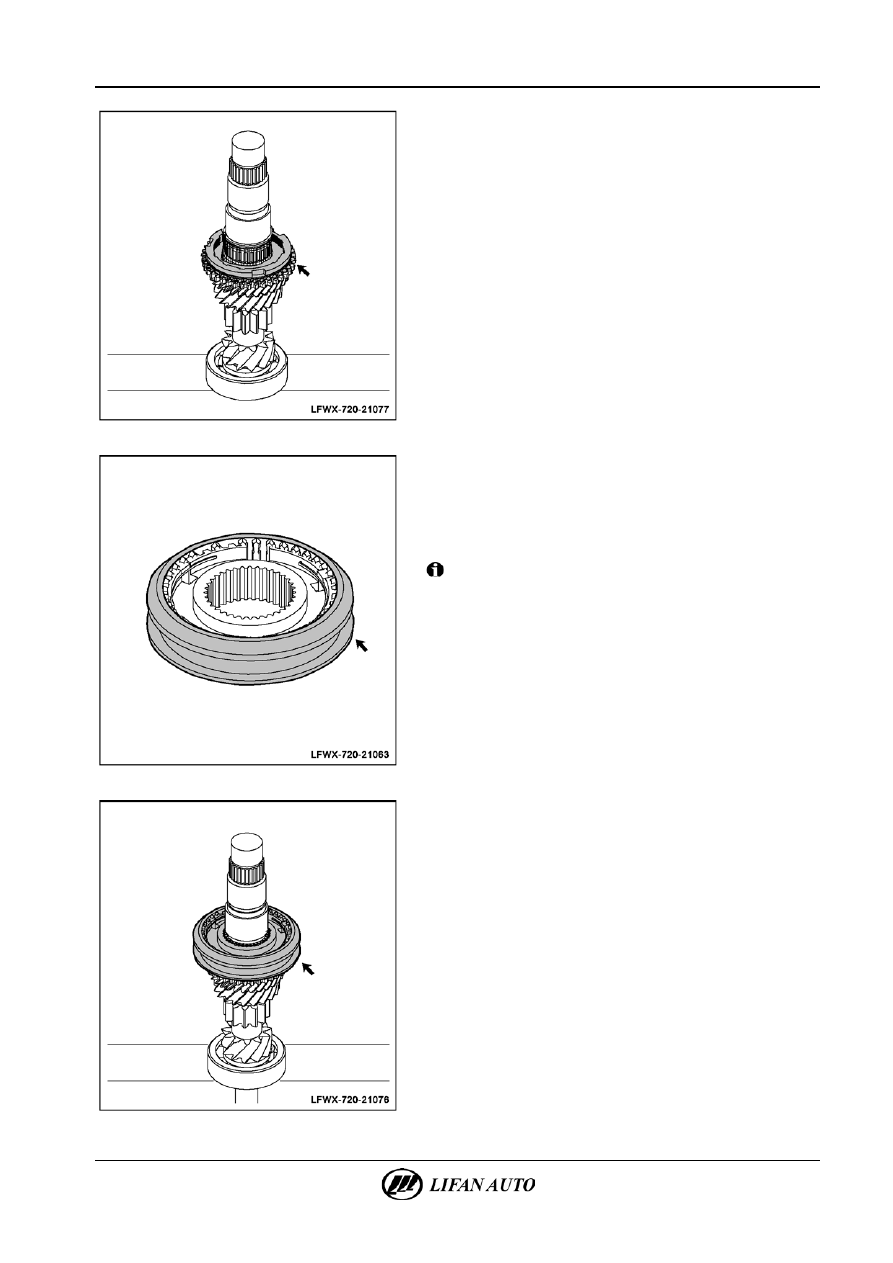

21-47





В.  Установить кольцо синхронизатора шестерни 3-й

передачи.







4.

Установка синхронизатора шестерни 3-й и 4-й передач.

А.  Установить ступицу шестерни синхронизатора 3/4-й

передач в скользящую муфту синхронизатора; установить

сухарь синхронизатора в три паза ступицы шестерни

синхронизатора; закрепить с двух сторон гибкими

стопорными кольцами.



Внимание!

Обратить внимание на направление (метка «верх»)

скользящей муфты при установке.







Б.  Используя метку «верх», отмеченную во время разборки,

установить ступицу шестерни синхронизатора на

первичный вал и плотно запрессовать ее.
