Ручная коробка переключения передач (РКПП) - Узел первичного вала







6.

Снятие синхронизатора шестерни 3-й и 4-й передач.

△ Сов

е

т



Поставить метку на верхней поверхности для облегчения

установки.

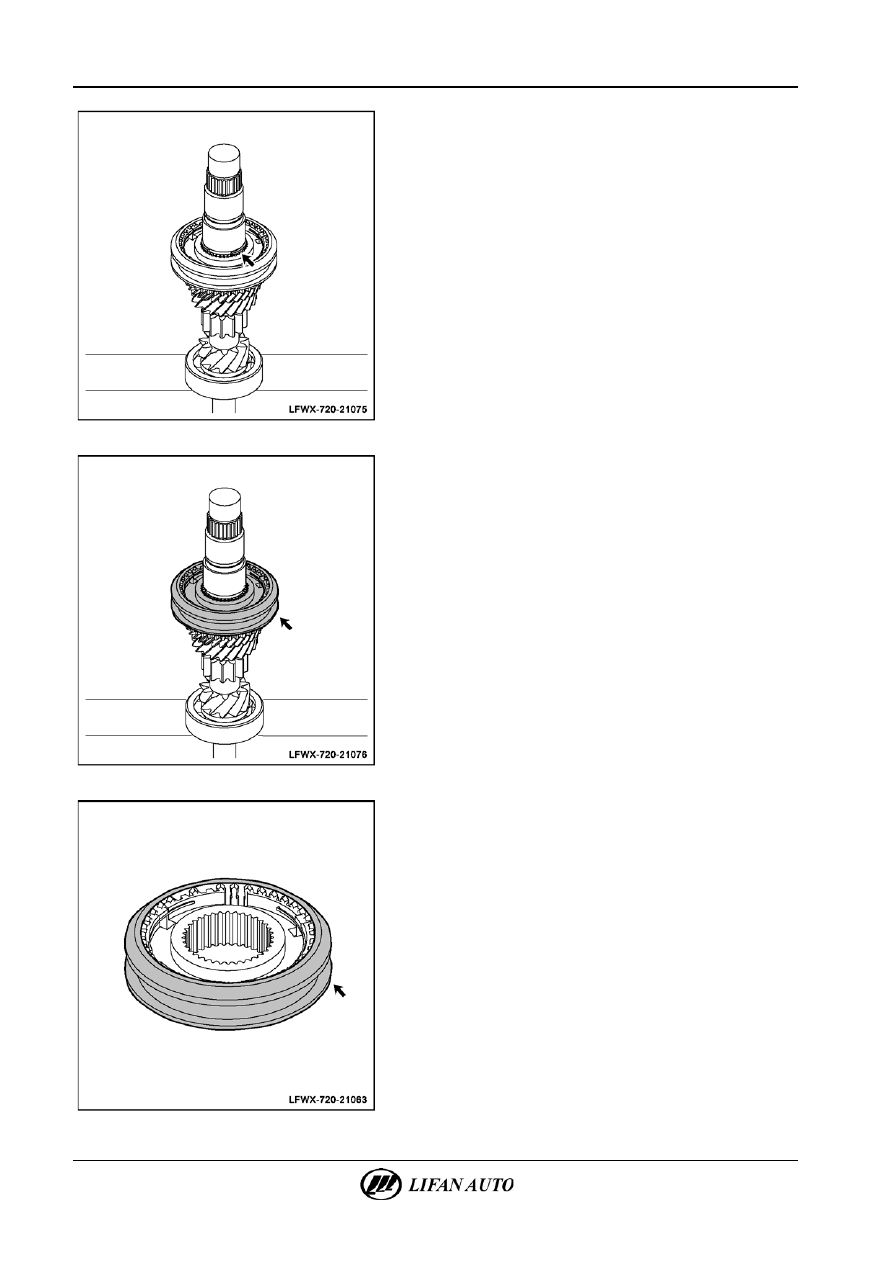

А.  Снять гибкое стопорное кольцо 3/4-й передач.







Б.  Снять синхронизатор шестерни 3-й и 4-й передач.







В.  Снять скользящую муфту синхронизатора шестерни 3-й

и 4-й передач.



Ручная коробка переключения передач (РКПП) - Узел первичного вала

21-41





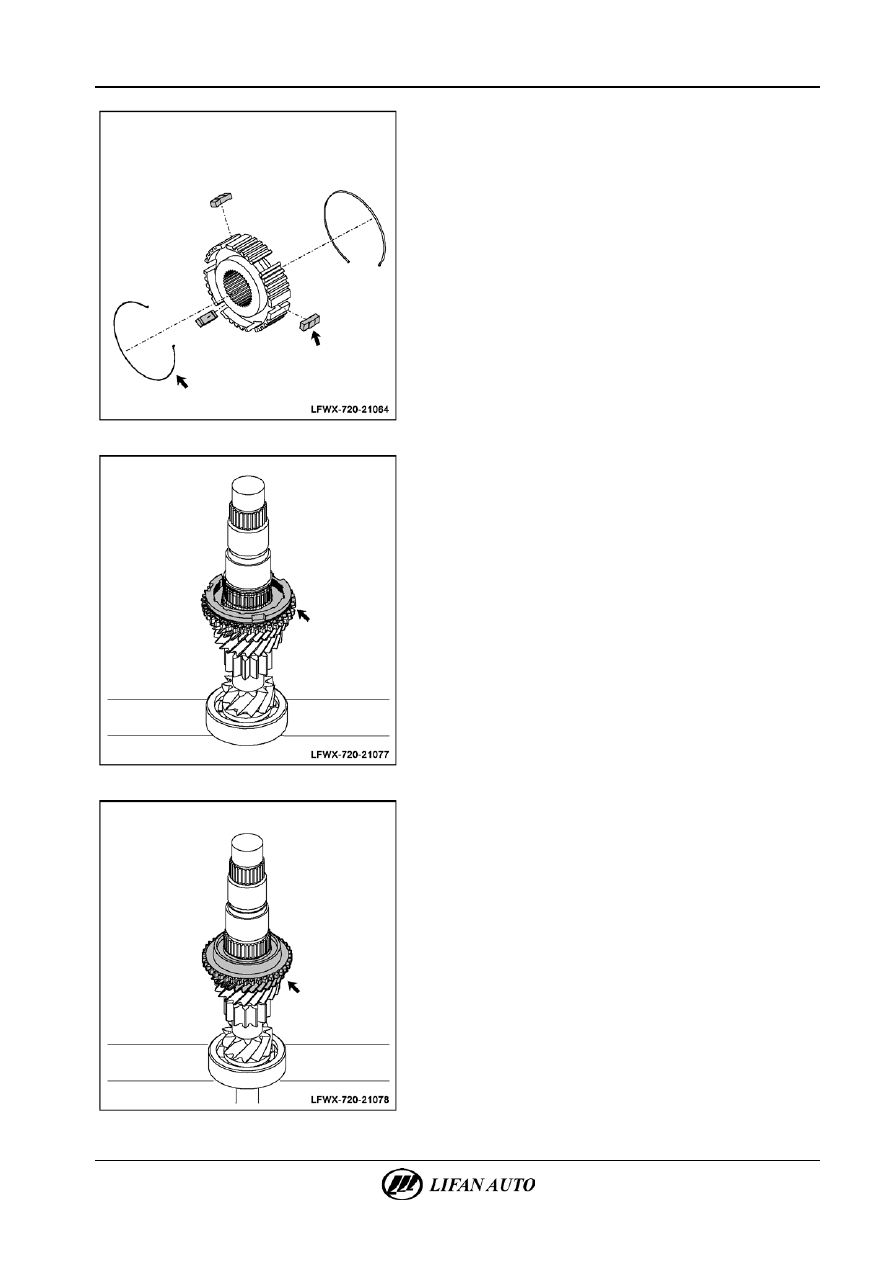

Г.  Снять скользящий фиксатор и гибкое фиксирующее кольцо

с обеих сторон ступицы шестерни синхронизатора.







Д.  Снять кольцо синхронизатора шестерни 3-й передачи.







7.

Снятие шестерни 3-й передачи.

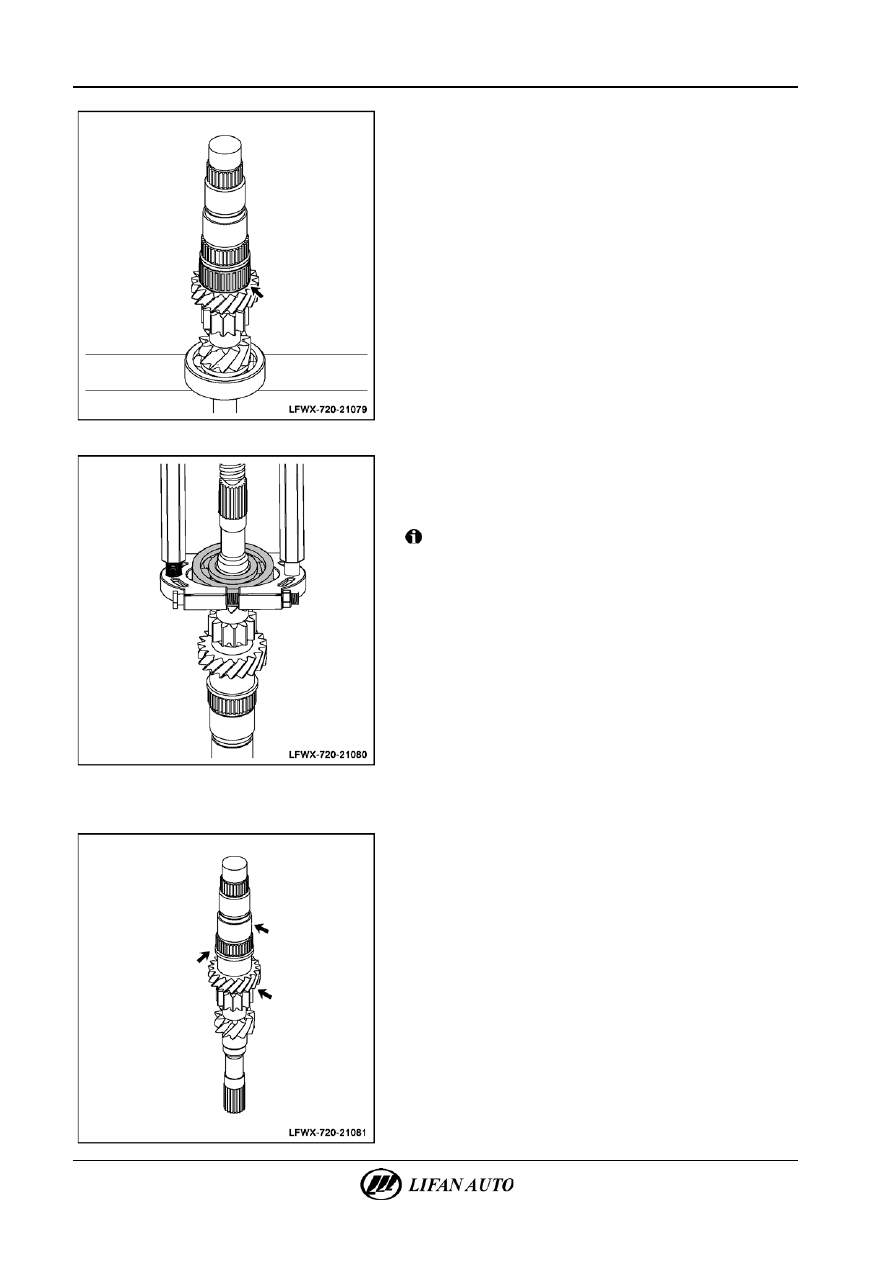

А.  Снять шестерню 3-й передачи.

21-42

Ручная коробка переключения передач (РКПП) - Узел первичного вала







Б.  Снять игольчатый подшипник шестерни 3-й передачи.







8.

Развертывание первичного вала на 180° и фиксация

заново. С помощью съемника снятие переднего

шарикового подшипника первичного вала.

9.

Промывка всех деталей.



Внимание!

Промыть шестерни, подшипники, синхронизаторы

и распорные втулки чистым моторным маслом и высушить

сжатым воздухом все детали кроме подшипников.

Высушить подшипники на открытом воздухе либо

протереть сухой тканью.





Проверка





1.

Проверка первичного вала.

А.  Поверить наличие потертостей на первичном вале,

повреждений на посадочном месте подшипников

и повреждений зубьев шестерен. При необходимости

заменить.

Б.  Проверить наличие следов чрезмерного износа или

повреждений на шлицах первичного вала. При

необходимости заменить первичный вал.



Ручная коробка переключения передач (РКПП) - Узел первичного вала

21-43





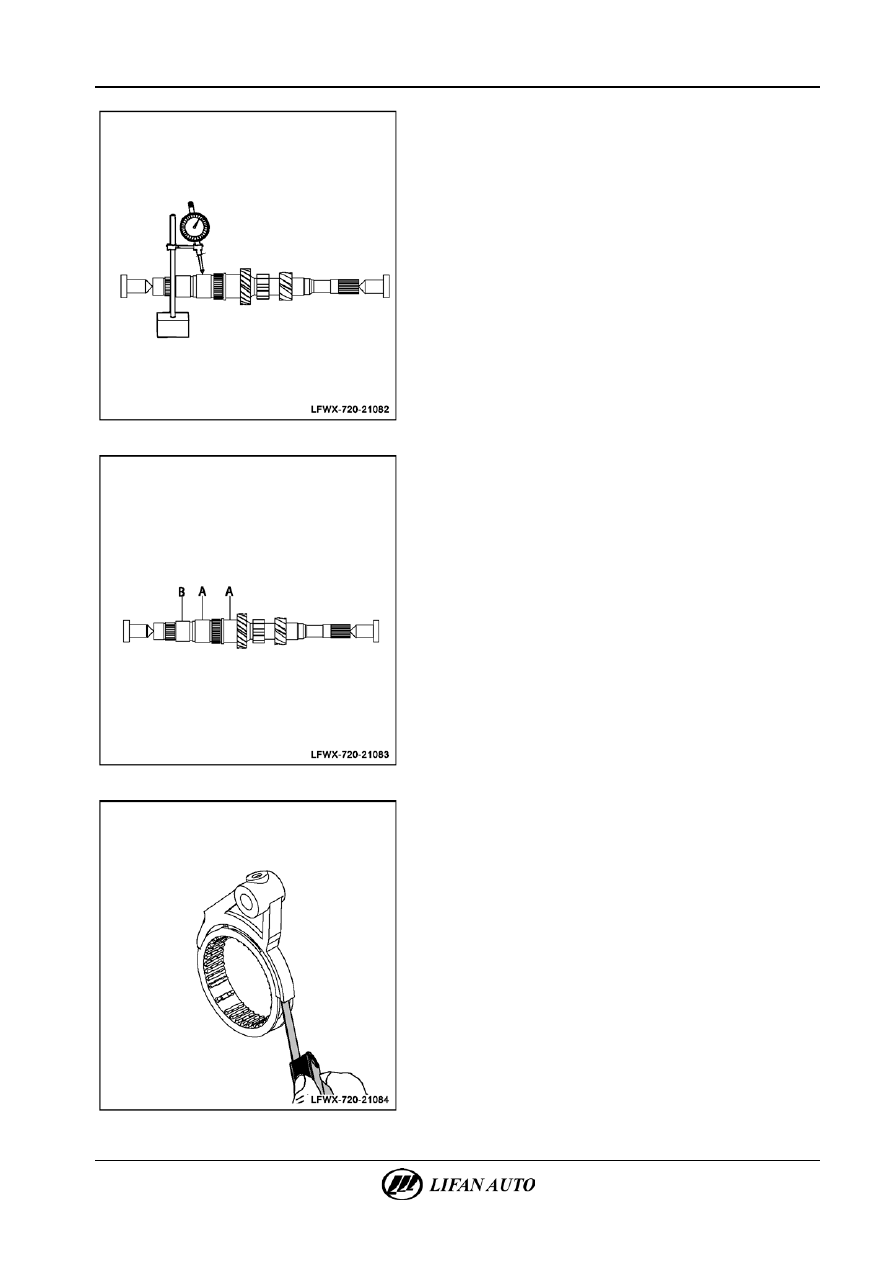

В.  Проверить радиальное биение первичного вала; в случае

несоответствия требуемым нормам заменить первичный

вал.
Максимальное значение: 0,03 мм.







Г.  Проверить износ первичного вала с помощью микрометра:

минимальный диаметр поверхности А: 33985 мм;

минимальный диаметр поверхности В: 30,985 мм. Если

значение превышает указанный диапазон, необходимо

заменить первичный вал.







2.

Проверка синхронизатора.

А.  С помощью комплекта плоских щупов проверить зазор

между муфтой синхронизатора и вилкой переключения.

При необходимости заменить муфту синхронизатора или

вал переключения.
Максимальное значение: 0,35 мм.
