Lifan 720 / Cebrium. Руководство - часть 138

21-32

Ручная коробка переключения передач (РКПП) - Коробка передач в сборе







5.

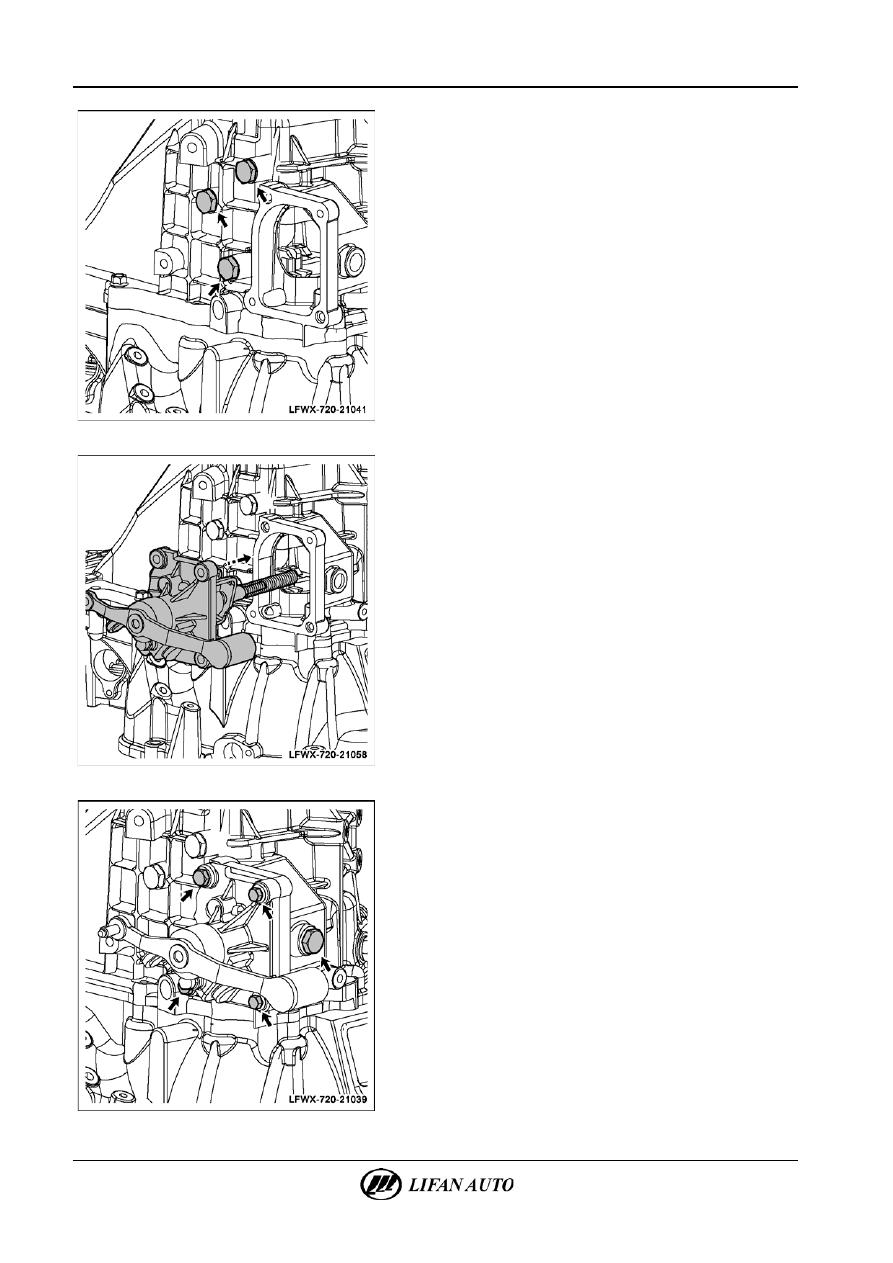

Установка механизма переключения и выбора передач

в коробке передач.

А.  Установить болты 3-й и 4-й передач.
Б.  Установить болты 1-й и 2-й передач.
В.  Установить болты 5-й передачи.







Г.  Установить механизм переключения и выбора передач

в коробке передач и возвратные пружины.







Д.  Снять крепежные болты механизма выбора

и переключения передач.
Момент затяжки: 23 Н·м.

Е.  Снять установочные болты рычага переключения передач.



Ручная коробка переключения передач (РКПП) - Коробка передач в сборе

21-33





6.

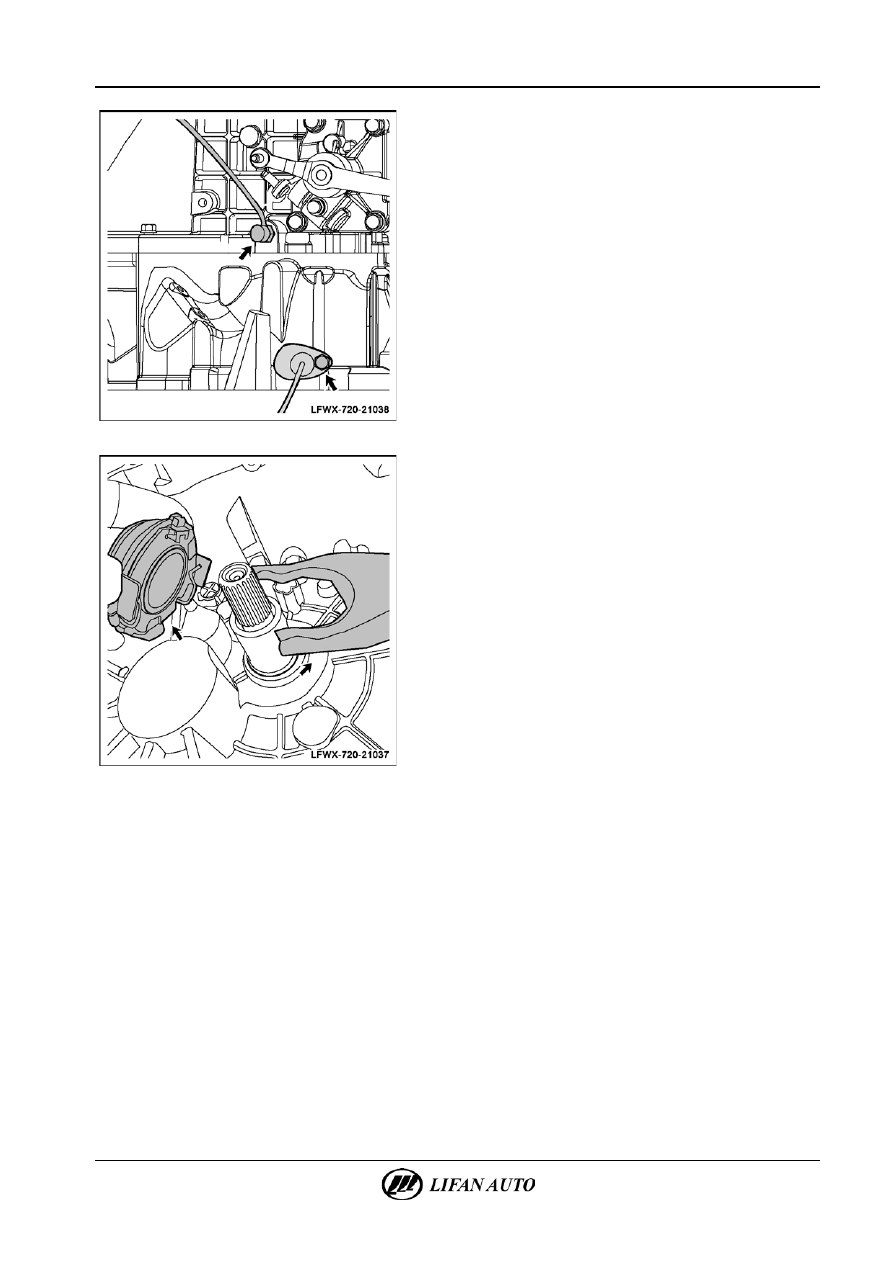

Установка выключателя фонаря заднего хода коробки

передач и датчиков.

А.  Установить выключатель фонаря заднего хода.
Б.  Установить датчик положения коленчатого вала

и крепежные болты.







7.

Установка вилки сцепления и выжимного подшипника

(см. главу 22 «Сцепление. Сцепление, замена»).

21-34

Ручная коробка переключения передач (РКПП) - Узел первичного вала





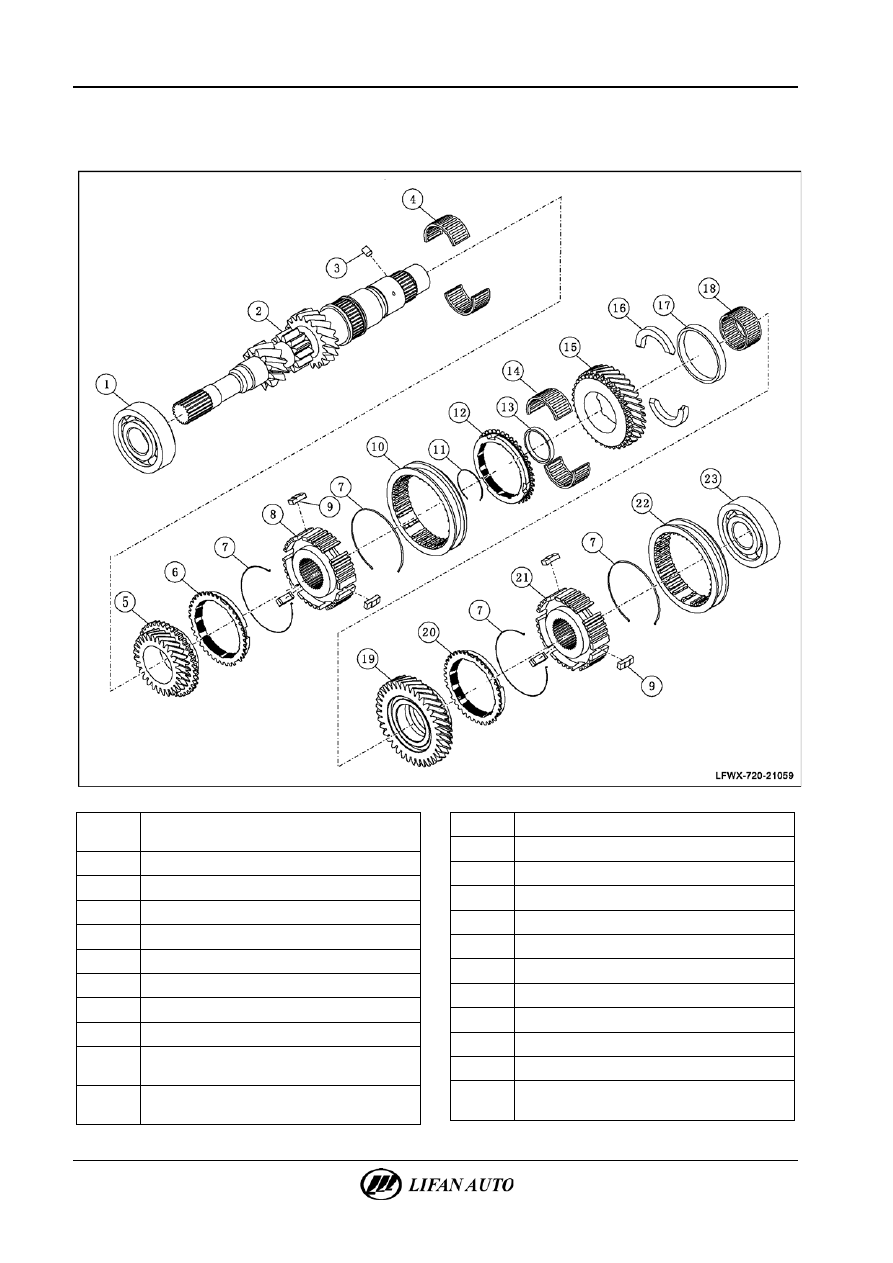

Узел первичного вала

Схематическое изображение компонентов





1

Передний шариковый подшипник первичного

вала

2

Первичный вал

3

Штифт крепления распорной втулки

4

Игольчатый подшипник шестерни 3-й передачи

5

Шестерня 3-й передачи

6

Кольцо синхронизатора шестерни 3-й передачи

7

Пружинное кольцо

8

Ступица шестерни 3-й и 4-й передач

9

Скользящая муфта синхронизатора

10

Скользящая муфта синхронизатора 3-й и 4-й

передач

11

Гибкое стопорное кольцо синхронизатора 3-ей

и 4-ой передачи



12

Кольцо синхронизатора шестерни 4-й передачи

13

Кольцо подшипника

14

Игольчатый подшипник шестерни 4-й передачи

15

Шестерня 4-й передачи

16

Разрезное кольцо 4-й передачи

17

Стопорное кольцо 4-й передачи

18

Шариковый подшипник шестерни 5-й передачи

19

Шестерня 5-й передачи

20

Стопорное кольцо синхронизатора шестерни

21

Ступица синхронизатора шестерни 5-й передачи

22

Муфта синхронизатора шестерни 5-й передачи

23

Задний радиальный шариковый подшипник

первичного вала





Ручная коробка переключения передач (РКПП) - Узел первичного вала

21-35



Разборка



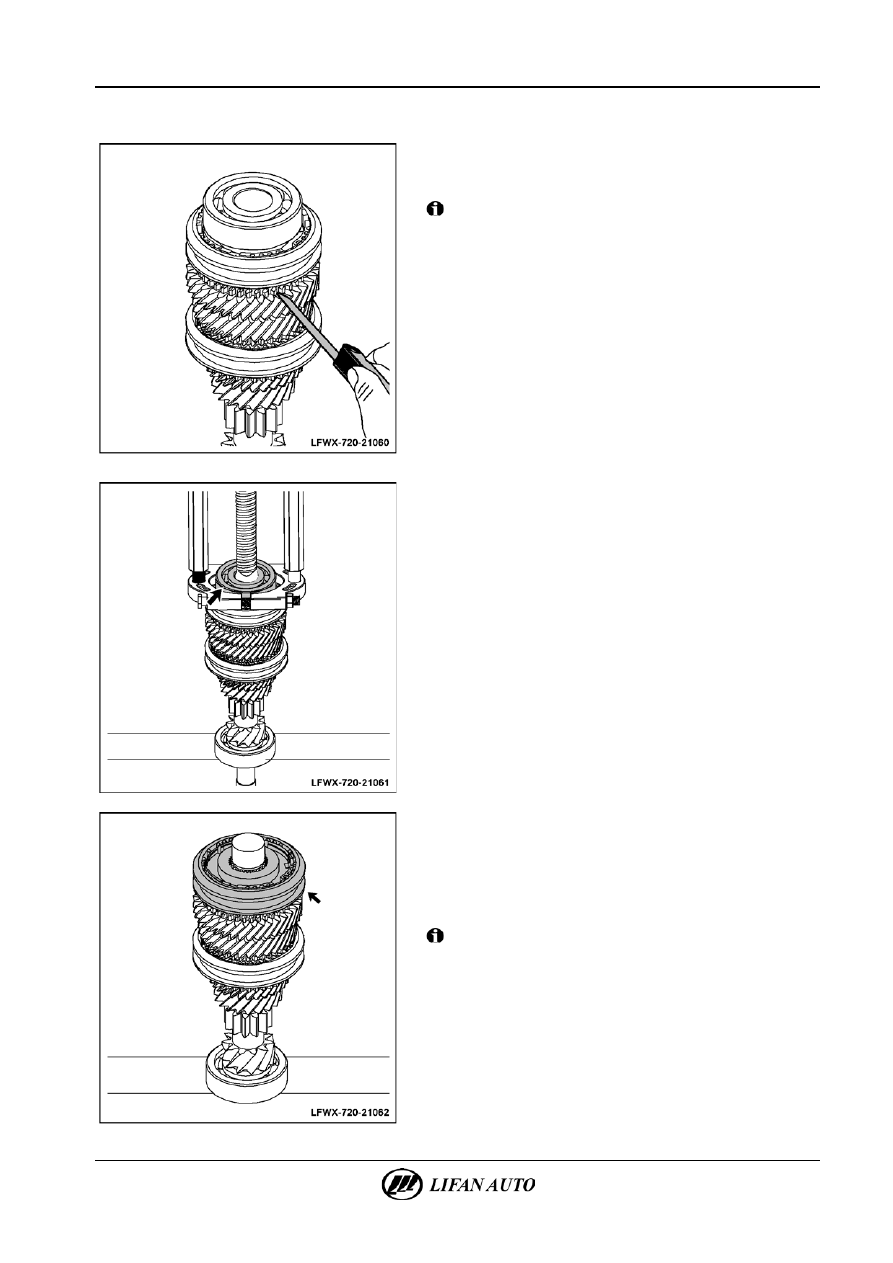

1.

Установка первичного вала вертикально и зажатие его.

А.  Установить первичный вал передним концом вниз и

закрепить на рабочем столе с помощью кронштейнов.



Внимание!

Перед снятием первичного вала необходимо проверить

зазоры пружинного кольца синхронизатора; измерить зазор

между кольцом синхронизатора и каждым зубчатым

колесом с помощью щупа. Правильными зазорами

являются:
1-

я передача: 0,522-2,208 мм.

2-

я передача: 0,522-2,208 мм.

3-

я передача: 0,73-1,53 мм.

4-

я передача: 0,77-1,57 мм.

5-

я передача: 0,73-1,53 мм.

Если зазоры некоторых колец синхронизаторов не

соответствуют указанным параметрам, необходимо

определить причину износа и заменить их.







2.

Снятие заднего подшипника с первичного вала.

А.  Установить съемник подшипников и снять задний

шариковый подшипник с первичного вала.







3.

Снятие синхронизатора шестерни 5-й передачи.

△ Сов

е

т



Поставить метку на верхней поверхности для облегчения

установки.
А.  Вытянуть полностью синхронизатор 5-й передачи и снять

его.



Внимание!

Для того чтобы исключить утерю блокирующего кольца

синхронизатора во время установки синхронизатора,

рекомендуется снимать синхронизатор одним узлом.
