Lifan 720 / Cebrium. Руководство - часть 137

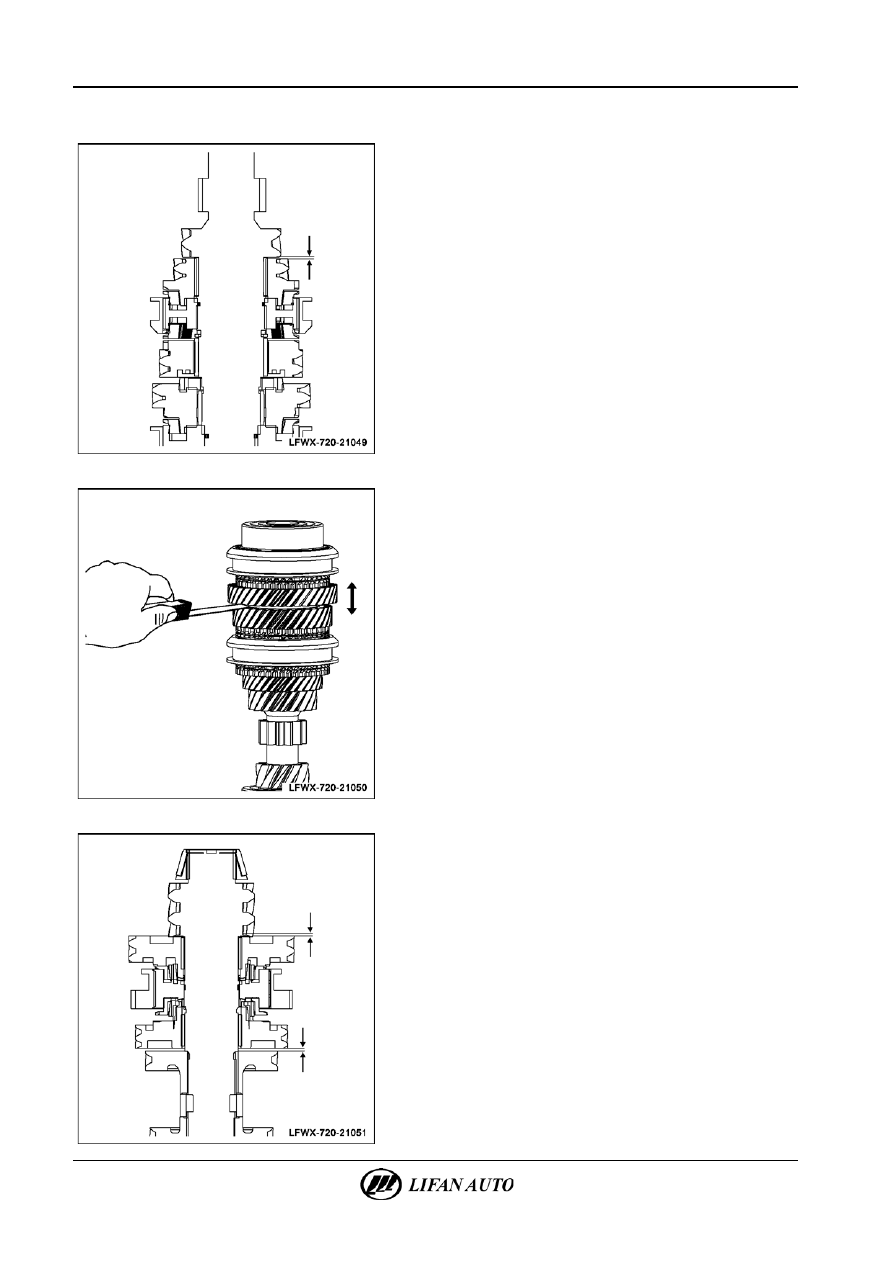

21-28

Ручная коробка переключения передач (РКПП) - Коробка передач в сборе





Проверка их полностью



1.

Проверка первичного вала в сборе.

А.  С помощью комплекта плоских щупов проверить зазор

шестерни 3-й передачи.
Номинальное значение: 0,1-0,35 мм.







Б.  Проверить осевой зазор шестерни 5-й передачи.

Номинальное значение: 0,1-0,5 мм.

В.  Проверить зазор между шестернями 4-й и 5-й передач.

Номинальное значение: не более 0,058 мм.







2.

Проверка вторичного вала в сборе.

А.  Измерить осевой зазор между шестерней 1-й передачи

и шестерней 2-й передачи на вторичном валу с помощью

щупа.
1-

я передача: 0,1-0,35 мм.

2-

я передача: 0,1-0,35 мм.



Ручная коробка переключения передач (РКПП) - Коробка передач в сборе

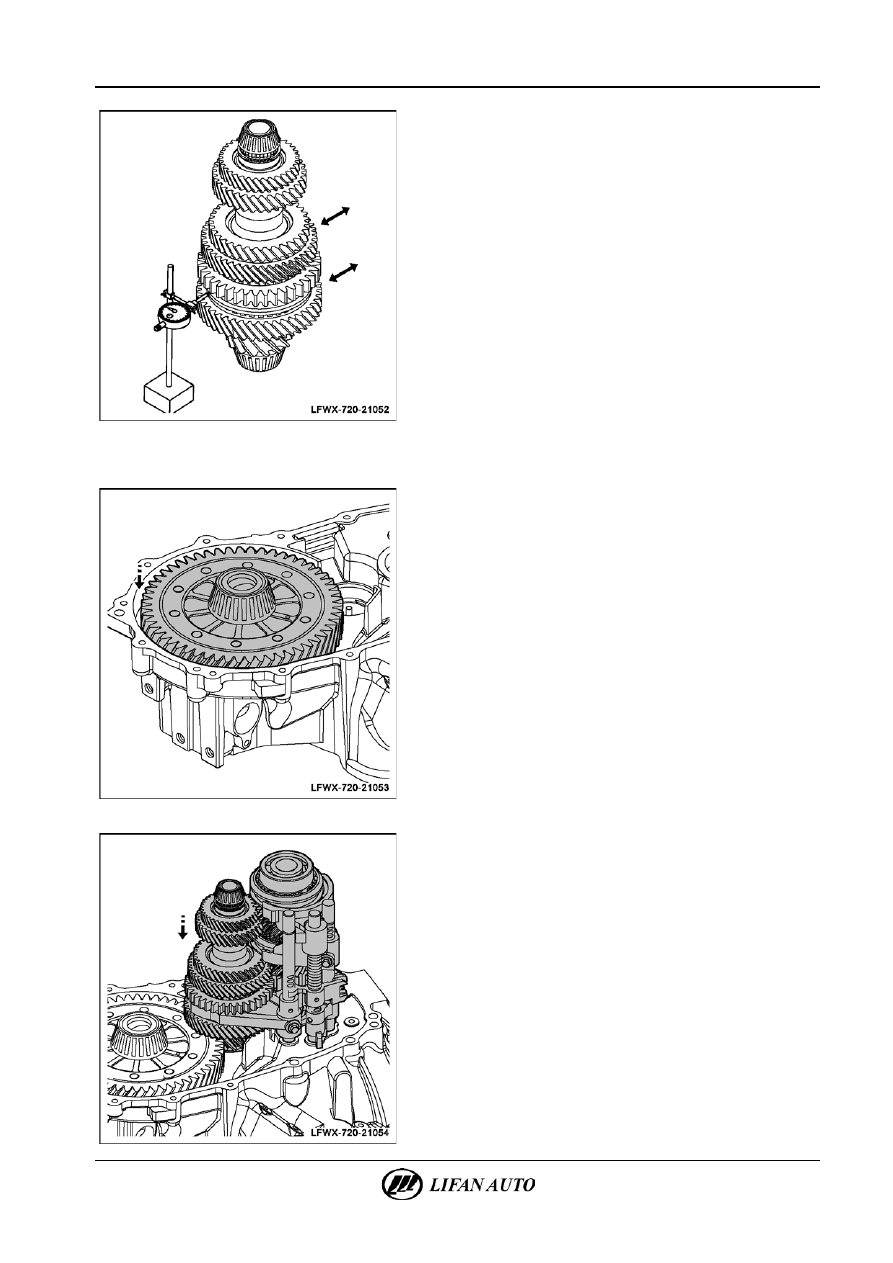

21-29





Б.  Измерить радиальное биение шестерен 1-й и 2-й передач.

Максимальное значение: 0,056 мм.





Сборка





1.

Установка дифференциала в сборе.

А.  Установить дифференциал в сборе в картер сцепления.







2.

Установка промежуточного вала коробки передач,

первичного вала и вторичного вала в сборе.

А.  Установить первичный и вторичный валы, а также

промежуточный вал коробки передач.

Б.  Установить промежуточный вал, первичный вал

и вторичный вал в сборе в картер сцепления.

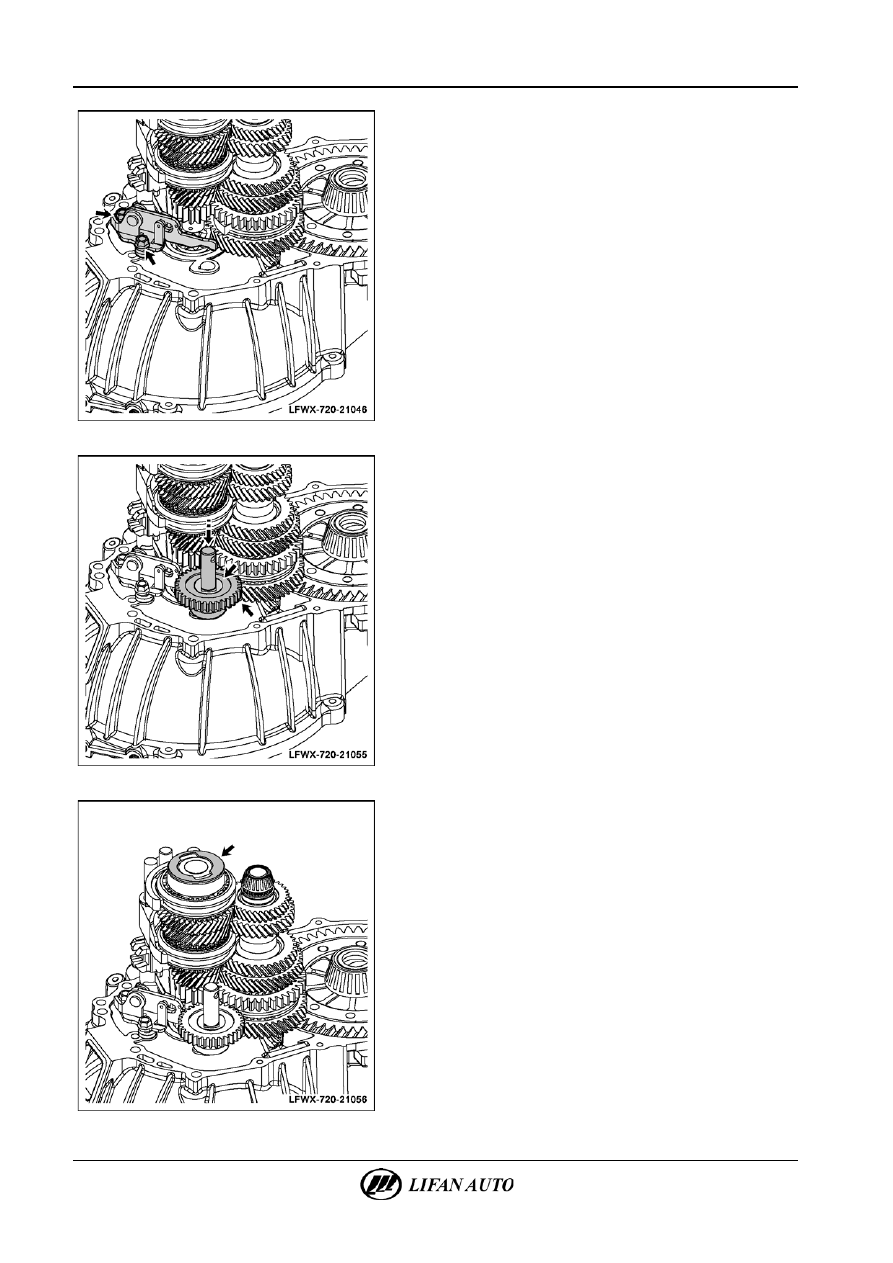

21-30

Ручная коробка переключения передач (РКПП) - Коробка передач в сборе







3.

Установка промежуточной шестерни заднего хода.

А.  Установить качающийся рычаг шестерни обратного хода

вместе с кронштейном и опорой.

Б.  Установить крепежные болты опоры рычага

промежуточной шестерни заднего хода.







В.  Установить промежуточную шестерню заднего хода

и прокладки.

Г.  Вставить промежуточную шестерню заднего хода.







4.

Установка корпуса коробки передач.

А.  Установить прокладку первичного вала.



Ручная коробка переключения передач (РКПП) - Коробка передач в сборе

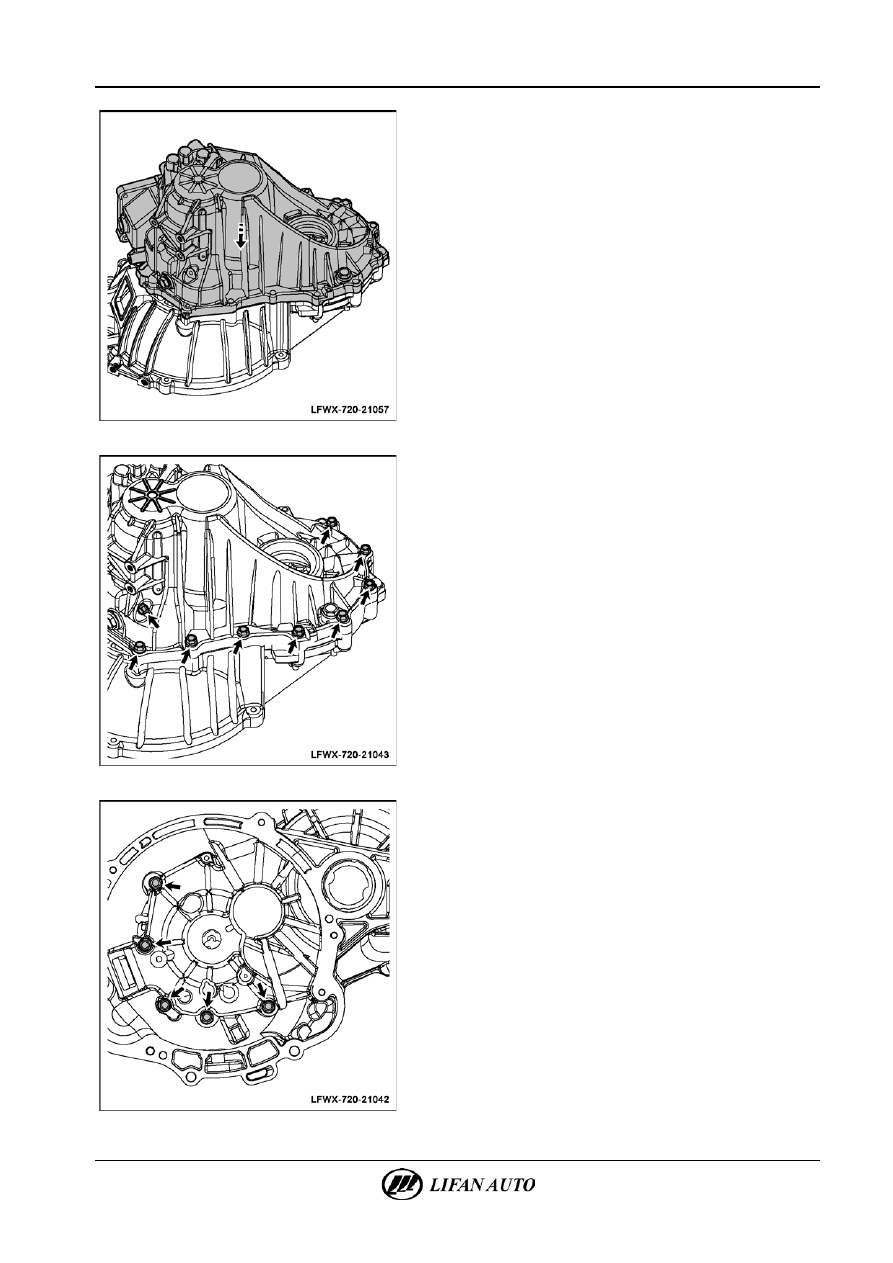

21-31





Б.  Установить корпус коробки передач.
△ Сов

е

т



Нанести герметик на контактные поверхности между корпусом

коробки передач и картером сцепления.







В.  Установить крепежные болты оси промежуточной

шестерни заднего хода в корпусе.

Г.  Установить соединительные болты между корпусом

коробки передач и картером сцепления.
Момент затяжки: 23 Н·м.







Д.  Установить соединительные болты между корпусом

коробки передач и картером сцепления.
