21-20

Ручная коробка переключения передач (РКПП) - Коробка передач в сборе







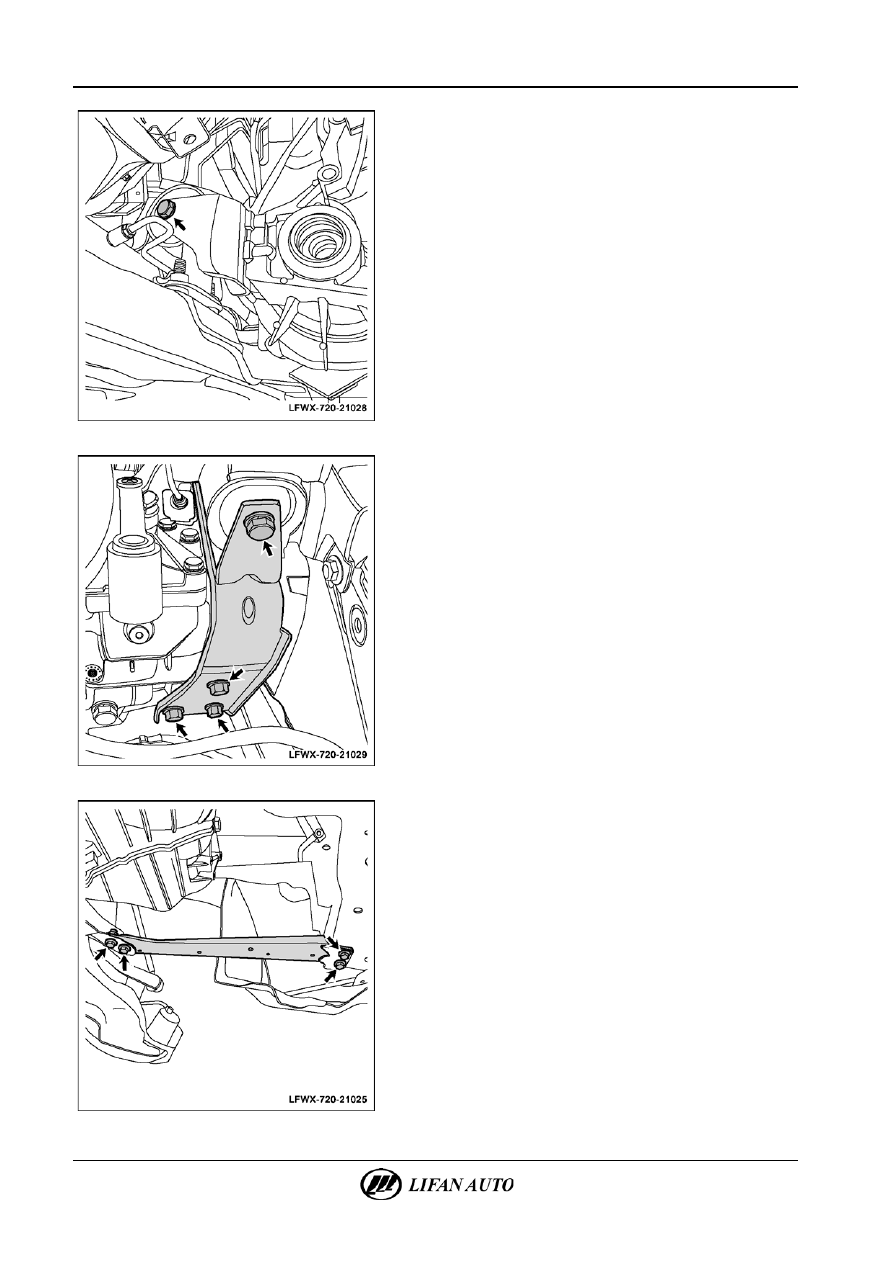

В.  Установить соединительные болты в правый кронштейн

опоры и затянуть их.
Момент затяжки: 60 Н·м.







Г.  Установить задний кронштейн опоры коробки передач,

ввернуть крепежные болты и затянуть их.
Момент затяжки: 60 Н·м.

Д.  Установить соединительные болты заднего кронштейна

опоры и затянуть их.
Момент затяжки: 60 Н·м.

△ Сов

е

т



После установки всех кронштейнов убрать опору и опустить

автомобиль.







Е.  Установить левую опорную балку коробки передач,

установить крепежные болты и затянуть их.



Ручная коробка переключения передач (РКПП) - Коробка передач в сборе

21-21





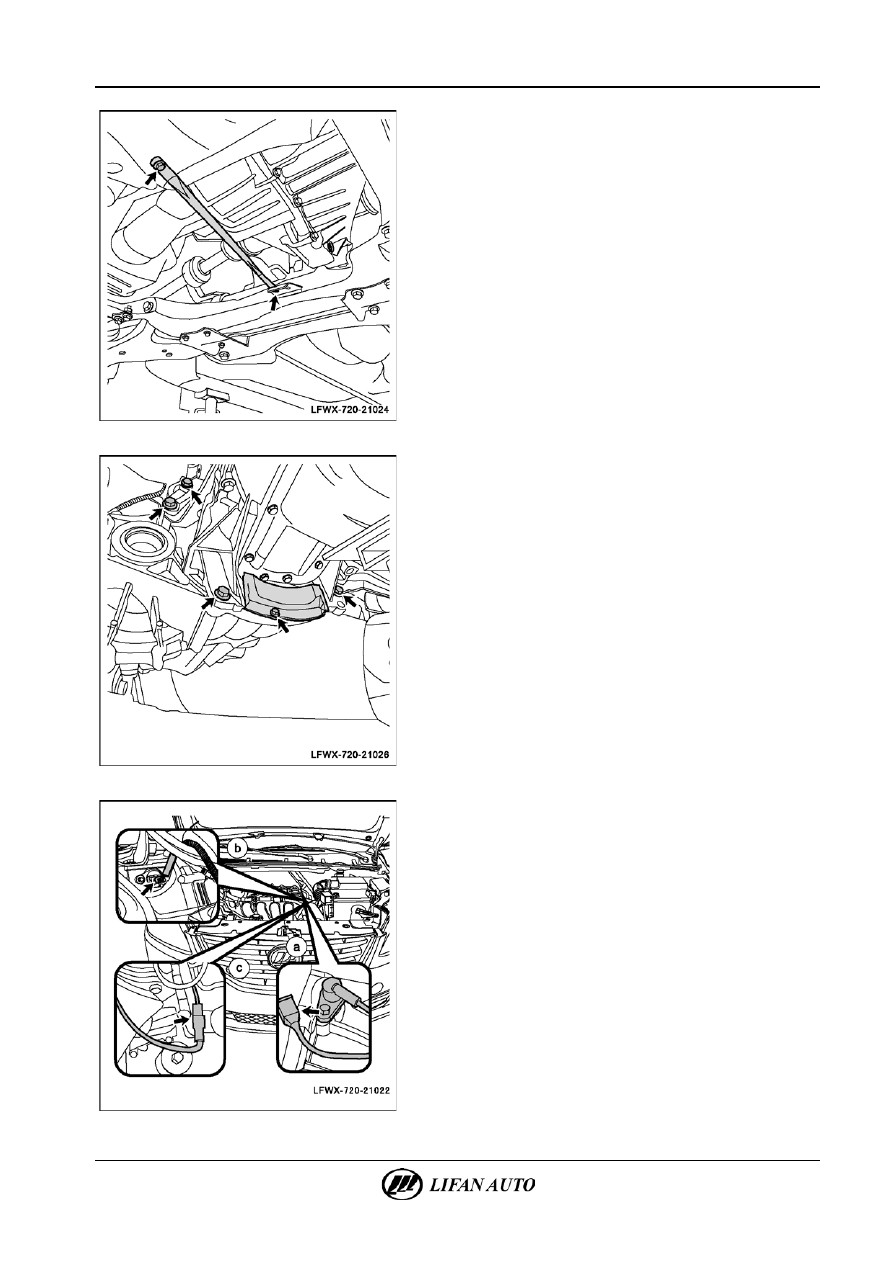

Ж.  Установить соединительную тягу опоры коробки передач,

ввернуть крепежные болты и затянуть их.







З.  Установить соединительные болты в верхней части

коробки передач и двигателя.

И.  Установить крышку смотрового отверстия и ввернуть

болты.







13.

Установка датчика и жгута проводов датчика.

А.  Соединить разъем жгута датчика скорости.
Б.  Соединить разъем датчика положения коленчатого вала.
В.  Соединить разъем жгута проводов выключателя заднего

хода.

21-22

Ручная коробка переключения передач (РКПП) - Коробка передач в сборе

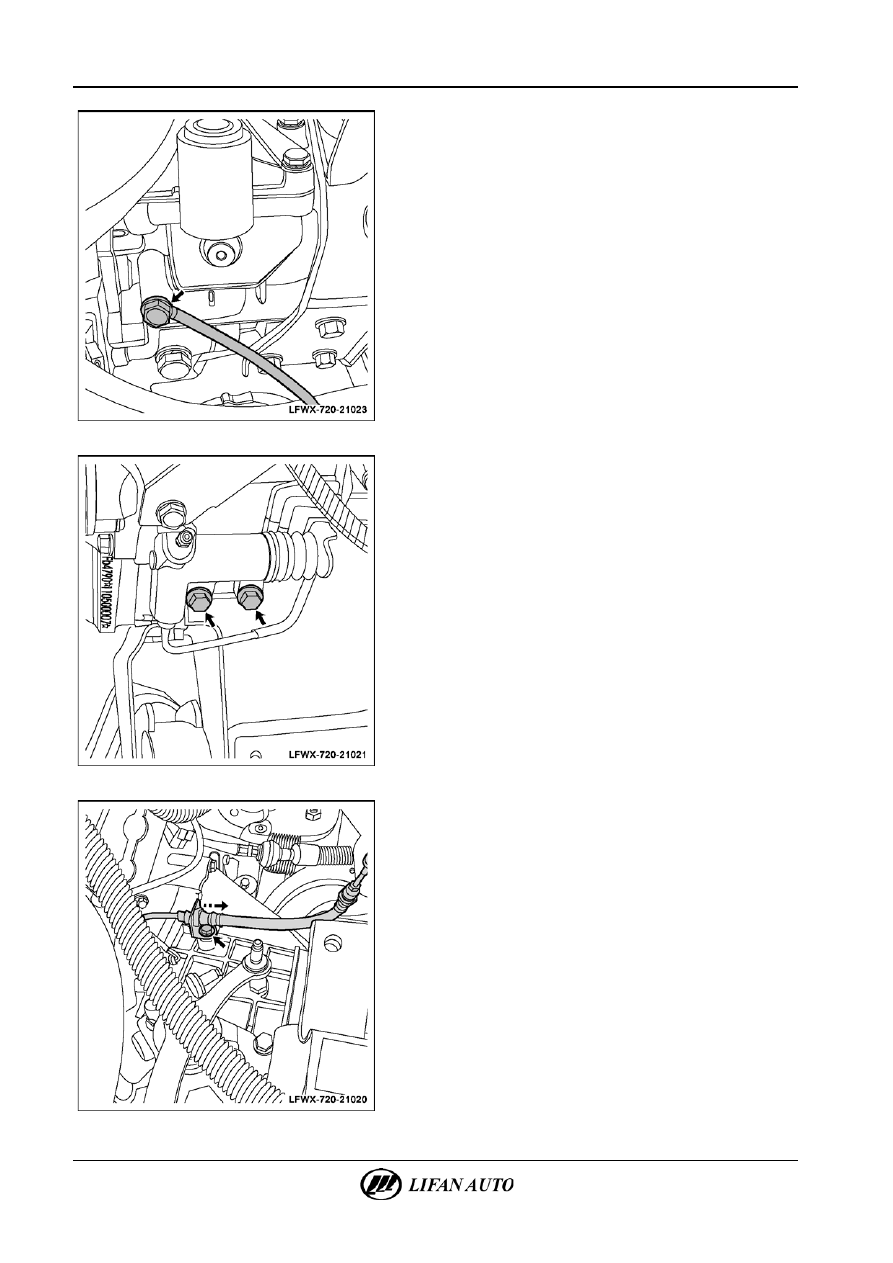

Г.  Соединить провод заземления коробки передач и затянуть

крепежные болты.







14.

Установка рабочего цилиндра сцепления в сборе.

А.  Прикрепить рабочий цилиндр сцепления к коробке

передач; убедиться в том, что шток толкателя входит

в отверстие штока толкателя вилки сцепления, установить

и затянуть крепежные болты.
Момент затяжки: 60 Н·м.







Б.  Прикрепить кронштейн крепления гидравлической трубки

рабочего цилиндра сцепления к корпусу коробки передач,

ввернуть крепежные болты и затянуть их.



Ручная коробка переключения передач (РКПП) - Коробка передач в сборе

21-23

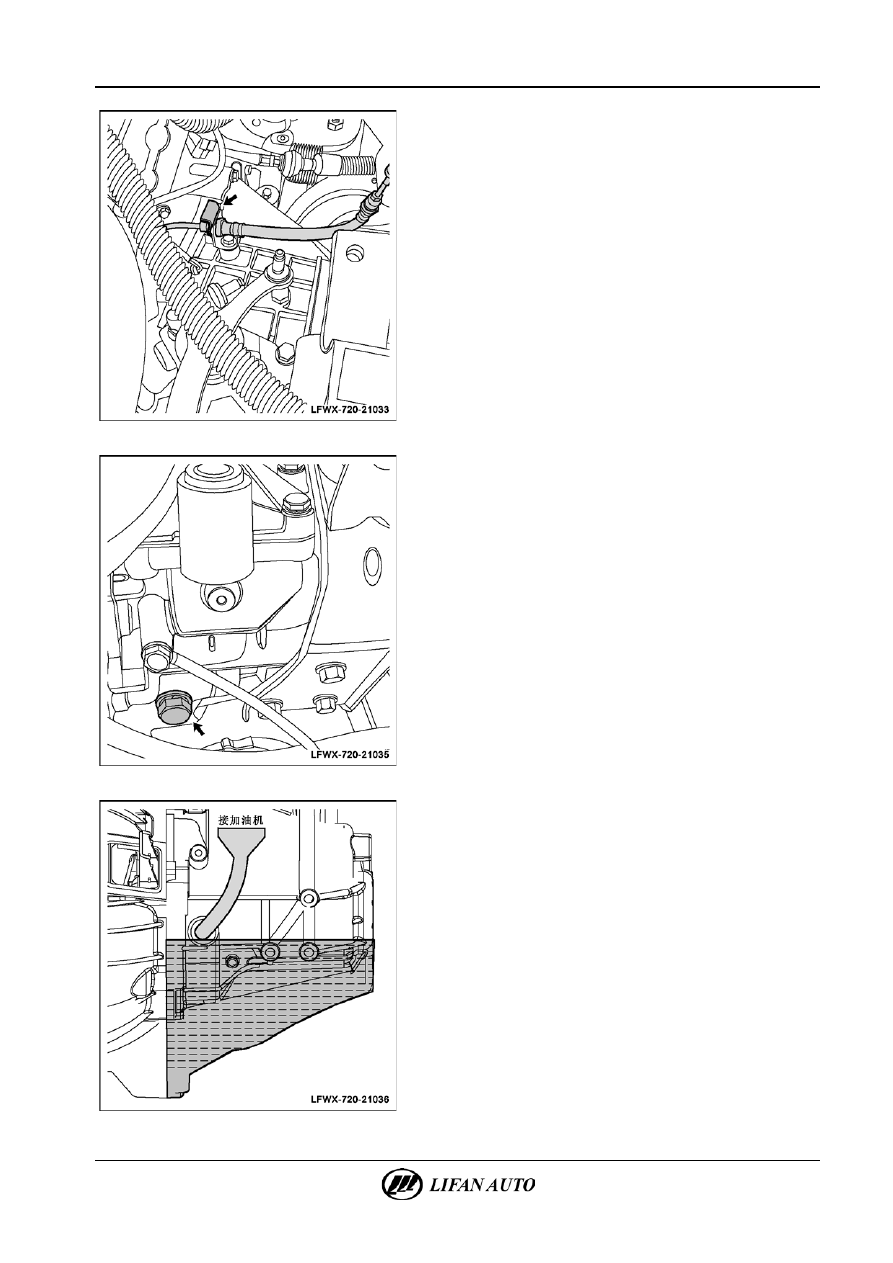

В.  Зафиксировать соединение гидравлической трубки

в кронштейне с помощью стопорной пластины.

15.

Установка приводного вала ведущего колеса (см.

главу 41 «Приводной вал. Приводной вал, замена»).

16.

Установка тросов выбора и переключения передач

со стороны коробки передач.

17.

Установка аккумуляторной батареи и кронштейна

крепления воздушного фильтра.







18.

Долив трансмиссионного масла.

А.  Проверить затяжку сливной пробки коробки передач.

Момент затяжки: 45 Н·м.

Б.  Вывернуть пробку маслозаливного отверстия коробки

передач.







В.  Залить в коробку передач трансмиссионное масло

с помощью заправочного устройства так, чтобы уровень

масла сравнялся с нижним краем маслозаливного

отверстия.
Заправочный объем: 2 л.

Г.  Установить пробку маслозаливного отверстия и затянуть

его.
Момент затяжки: 45 Н·м.
