21-12

Ручная коробка переключения передач (РКПП) - Механизм управления коробкой передач







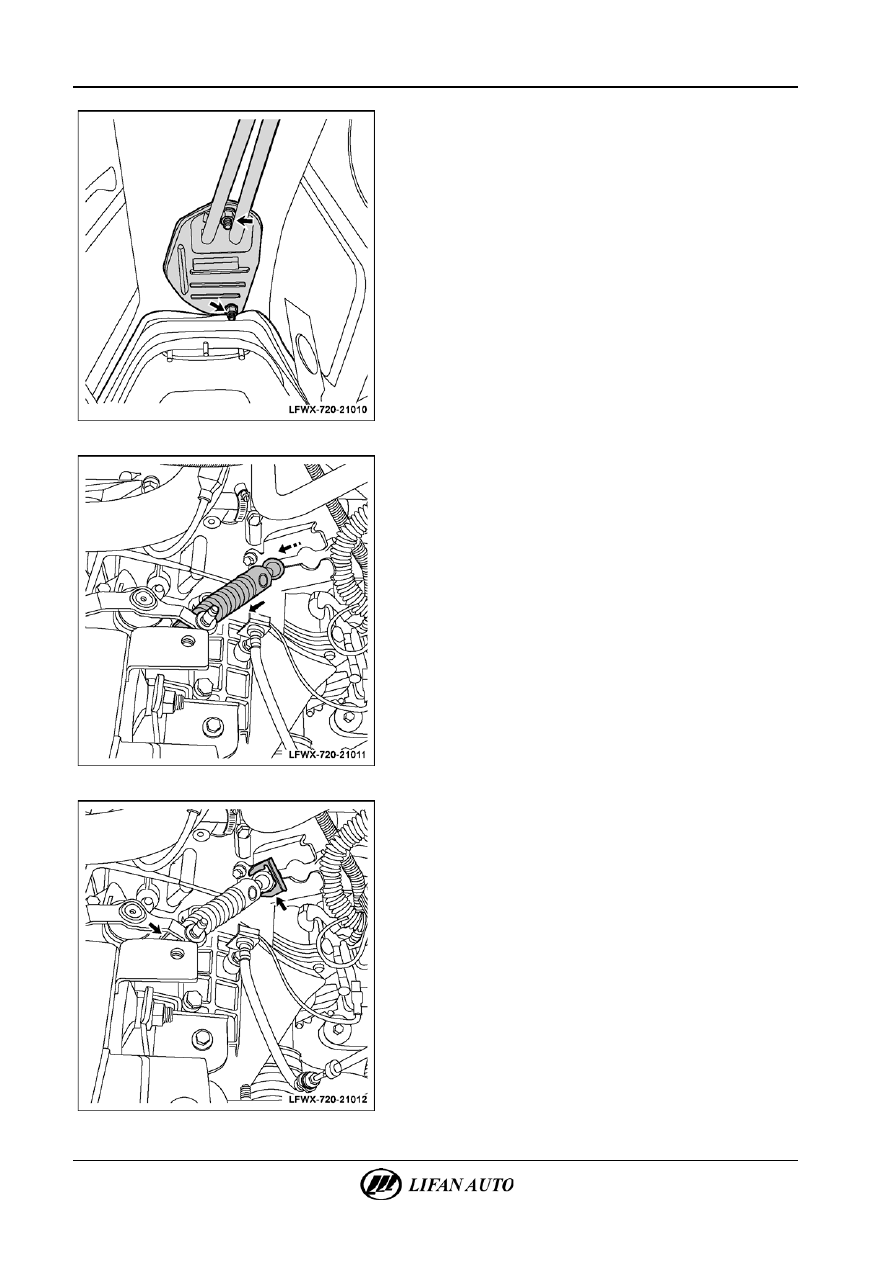

7.

Закрепление троса механизма выбора передач и троса

рычага переключения передач.

А.  Закрепить передний конец троса механизма выбора

передач и троса рычага переключения передач в отверстии

кронштейна и затянуть гайки.

Б.  Закрепить крепежные болты кронштейна троса механизма

выбора передач и троса рычага переключения на передней

подвеске.

В.  Установить выхлопную трубу и теплоизоляционные

пластины.







8.

Присоединение троса выбора передач и троса

переключения передач к коробке передач.

А.  Закрепить трос механизма выбора передач в отверстии

кронштейна для троса механизма выбора передач и троса

рычага переключения.







Б.  Протолкнуть трос механизма выбора передач вперед

и зафиксировать трос Е-образным зажимом.

В.  Установить разъем троса механизма выбора передач

в поперечном рычаге вала механизма выбора и закрепить

крепежными зажимами кабельный разъем троса рычага

переключения.



Ручная коробка переключения передач (РКПП) - Механизм управления коробкой передач

21-13





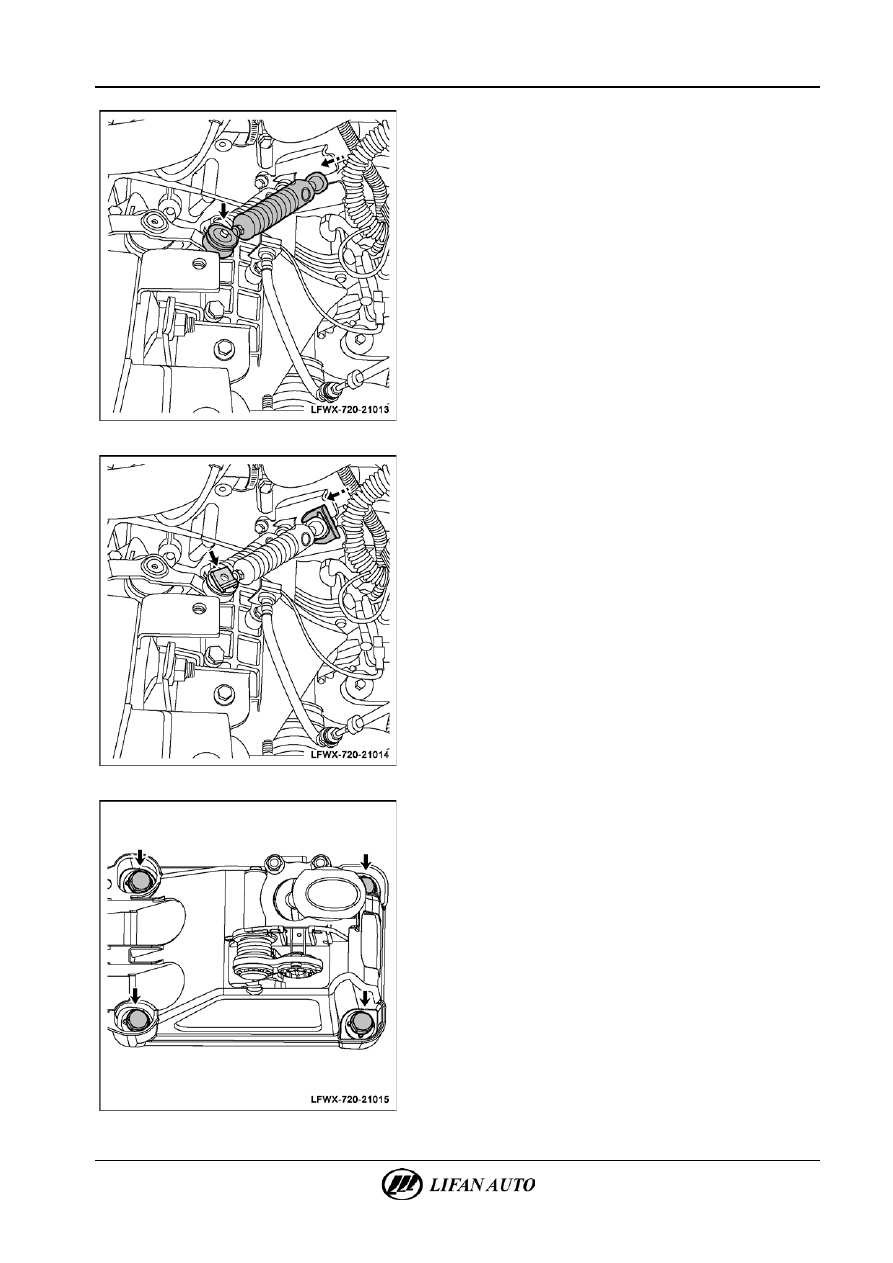

Г.  Закрепить трос рычага переключения в отверстии

кронштейна для троса механизма выбора передач и троса

рычага переключения.







Д.  Протолкнуть трос переключения передач вперед

и зафиксировать трос Е-образным зажимом.

Е.  Установить разъем троса рычага переключения

в поперечном рычаге вала рычага переключения

и закрепить крепежными зажимами кабельный разъем

троса рычага переключения.

Ж.  Установить аккумуляторную батарею вместе

с кронштейном.

З.  установить воздушный фильтр вместе с кронштейном.







9.

Установление кронштейна крепления шарового

соединения рычага переключения.

А.  Установить кронштейн рычага переключения и затянуть

последовательно все болты.
Момент затяжки: 23 Н·м.

21-14

Ручная коробка переключения передач (РКПП) - Механизм управления коробкой передач







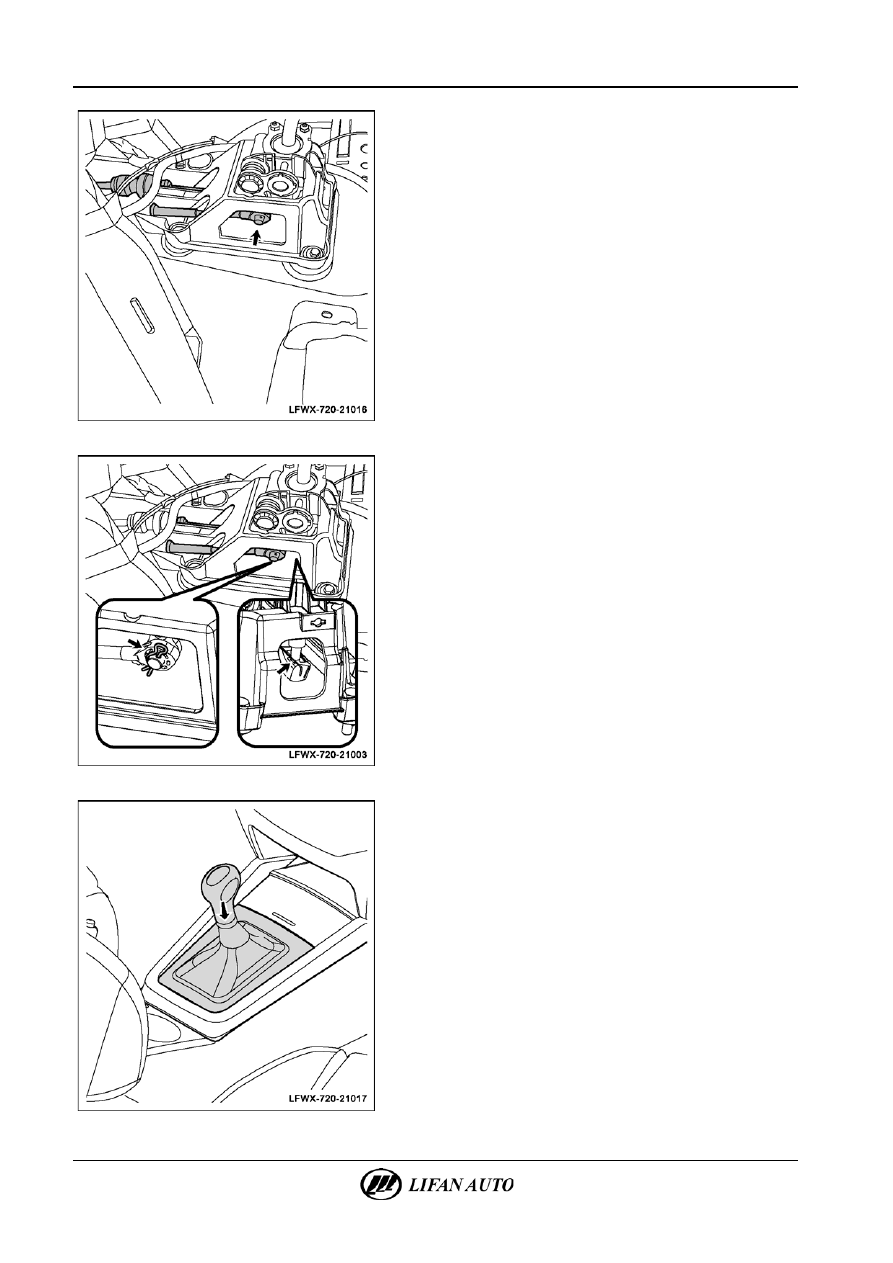

Б.  Вставить трос переключения передач и трос выбора

передач в канавку в кронштейне рычага переключения.







В.  Установить трос переключения передач и трос выбора

передач на тяги выбора и переключения.







10.

Установление облицовки туннеля пола.

11.

Установление шарового соединения и муфты рычага

переключения.

△

Совет

Установить шаровое соединение в нижнее положение

и потянуть верхнюю муфту рычага переключения вверх.



Ручная коробка переключения передач (РКПП) - Коробка передач в сборе

21-15



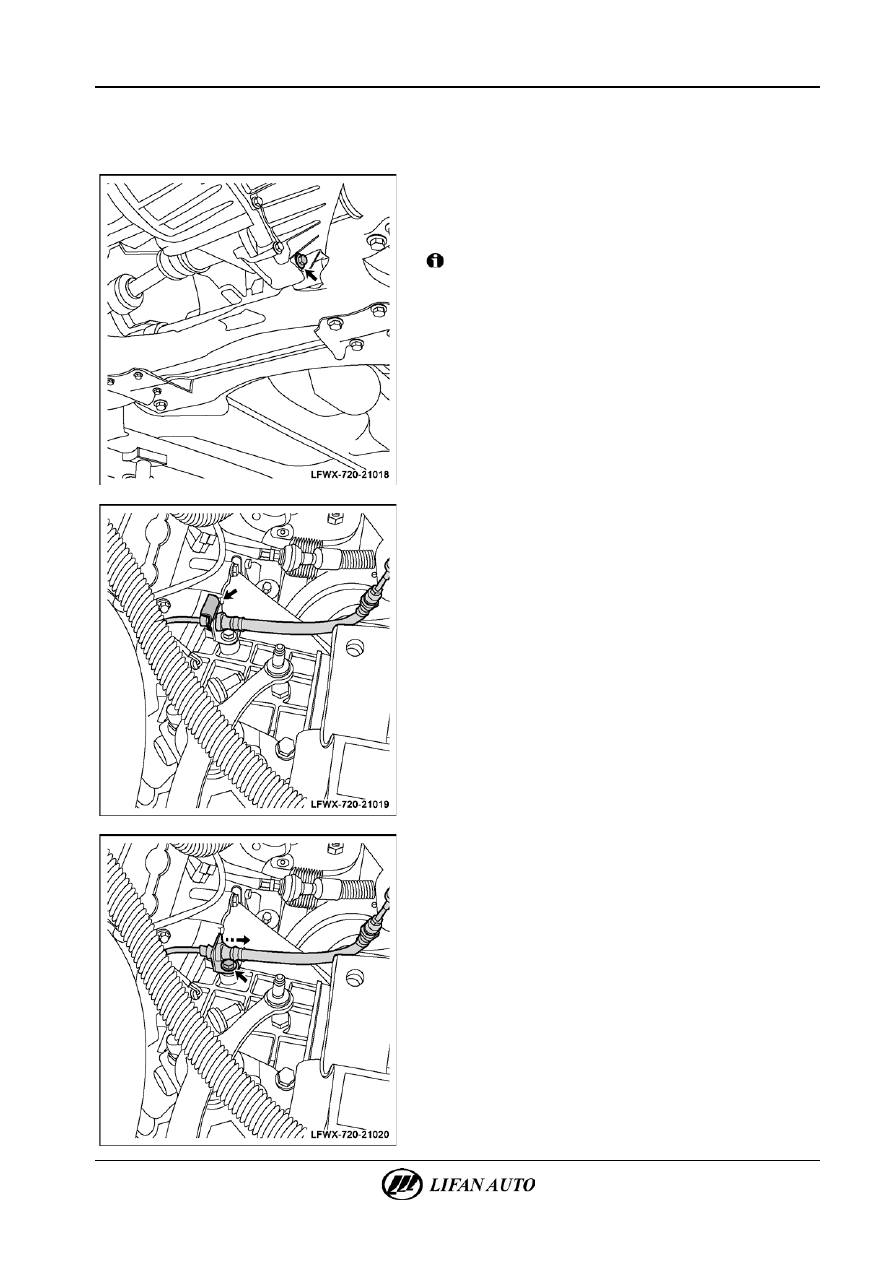

Коробка передач в сборе

Замена



1.

Подъем автомобиля.

2.

Слив трансмиссионного масла.

А.  Вывернуть сливную пробку и слить масло из коробки

передач.



Внимание!

Трансмиссионное масло должно быть отправлено на

переработку.
△ Сов

е

т



После слива масла установить сливную пробку на место

и затянуть требуемым моментом затяжки для исключения

утери пробки и возникновения утечки масла.
3.

Снятие приводного вала ведущего колеса (см. главу 41

«Приводной вал — Приводной вал, замена»).







4.

Снятие аккумуляторной батареи и кронштейна

крепления воздушного фильтра.

5.

Снятие троса механизма выбора передач и тросаа

рычага переключения с коробки передач.

6.

Снятие гидравлической трубки сцепления с коробки

передач.

А.  Снять фиксирующие пластины с кронштейна крепления

гидравлической трубки для получения доступа

к крепежному болту.







Б.  Снять крепежные болты с кронштейна гидравлической

трубки.
