Ручная коробка переключения передач (РКПП) - Механизм управления коробкой передач





Механизм управления коробкой передач

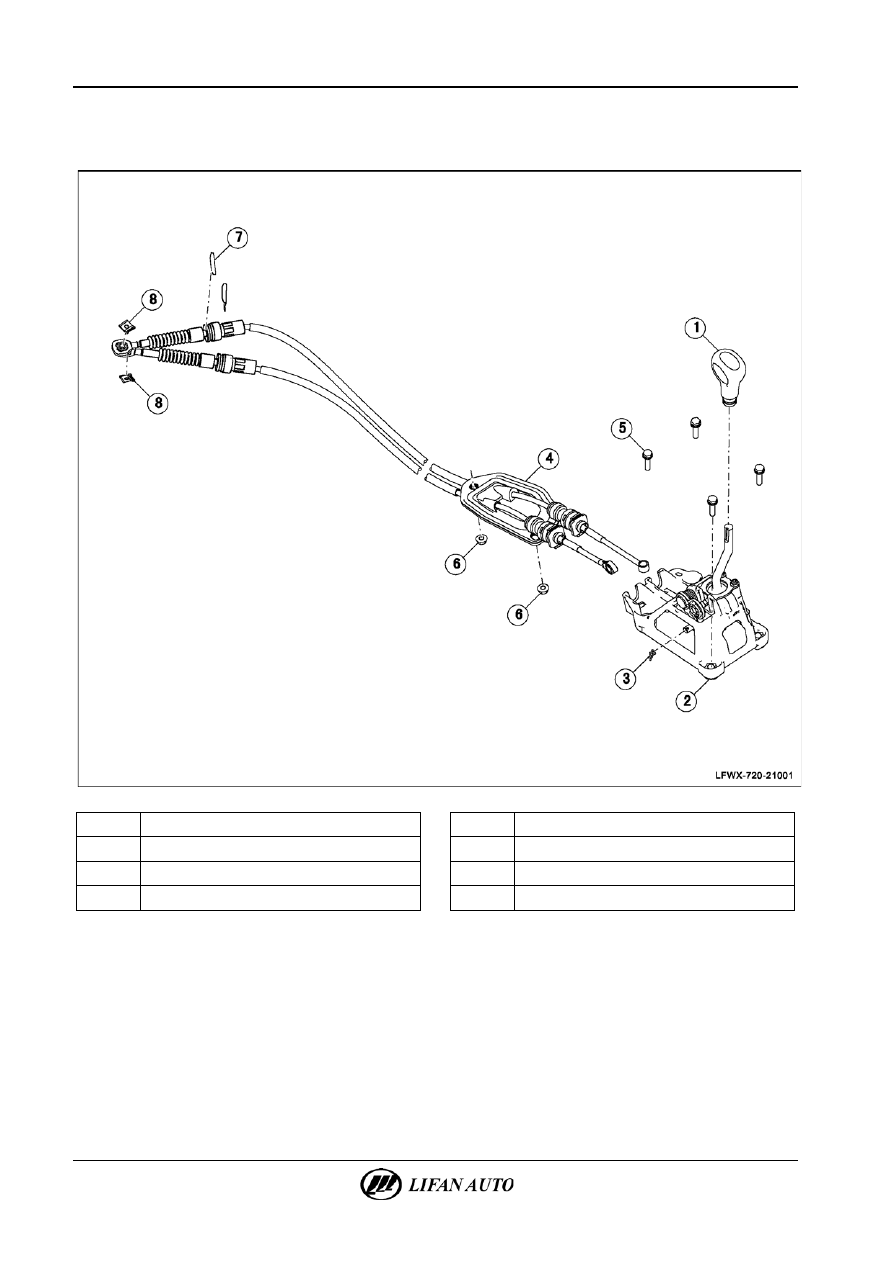

Схематическое изображение компонентов





1

Шаровое соединение рычага переключения

2

Кронштейн крепления рычага переключения

3

Шплинт

4

Узел тросов переключения и выбора передач



5

Шестигранный болт с шайбой

6

Шестигранная стопорная гайка с буртиком

7

Е-образный кронштейн

8

Крепежный зажим троса переключения передач





Ручная коробка переключения передач (РКПП) - Механизм управления коробкой передач

21-9



Замена



1.

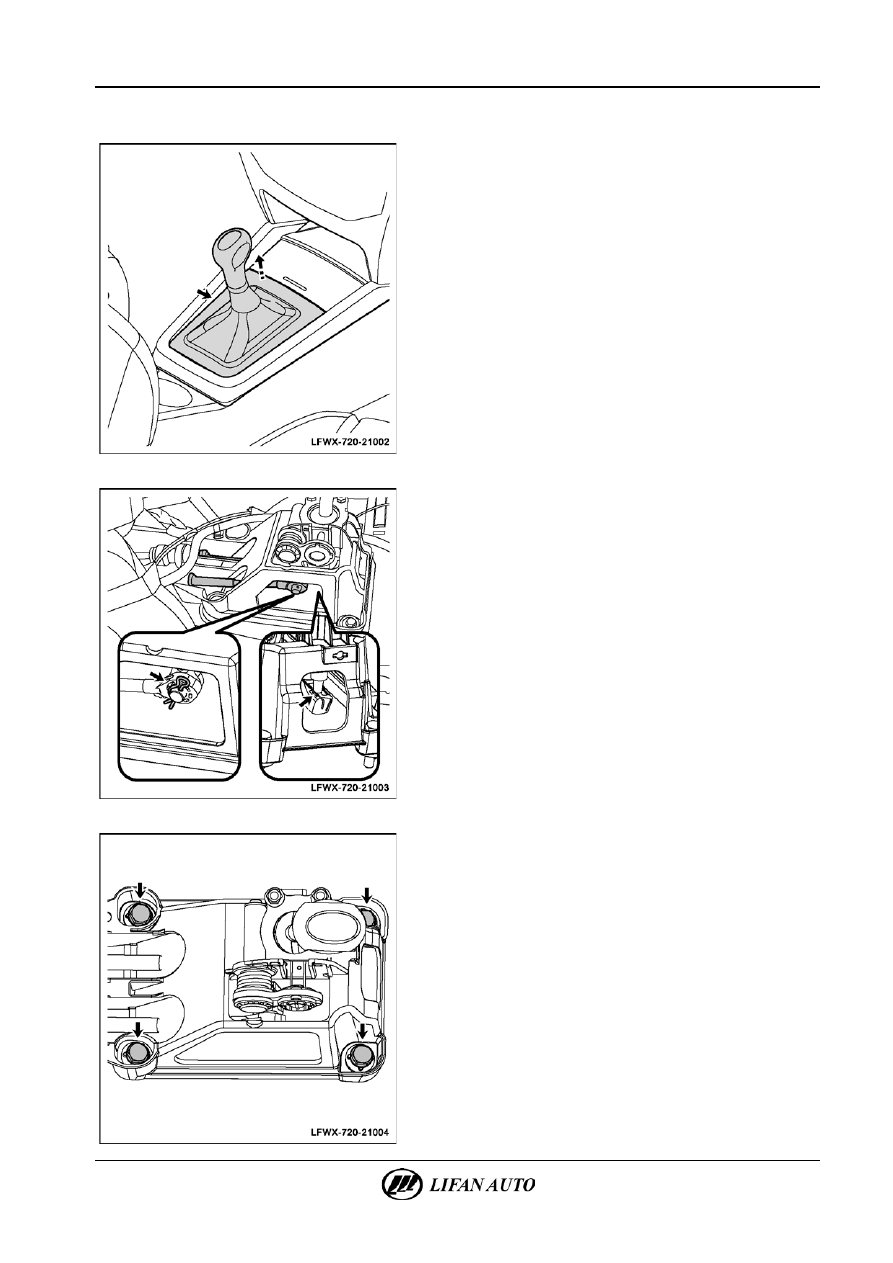

Снятие шарового соединения рычага переключения.

А.  Снять прижимное кольцо чехла рычага переключения.
Б.  Вытянуть рычаг переключения вместе с шаровым

соединением и снять чехол.

△ Сов

е

т



Опустить вниз муфту рычага переключения и освободить

шаровое соединение.
2.

Снятие облицовки туннеля пола.







3.

Снятие кронштейна крепления шарового соединения

рычага переключения.

А.  Снять пружинные стопорные кольца, крепящие трос

выбора передач и трос переключения передач на рычаге

переключения передач. Освободить трос выбора передач

и трос переключения передач от рычага переключения

передач.







Б.  Снять болты крепления кронштейна рычага переключения.

21-10

Ручная коробка переключения передач (РКПП) - Механизм управления коробкой передач







В.  Потянуть вверх кронштейн рычага переключения передач

и освободить от троса выбора передач и троса

переключения передач.







4.

Отсоединение троса выбора передач и троса

переключения передач от коробки передач.

А.  Снять аккумуляторную батарею вместе с кронштейном.
Б.  Снять воздушный фильтр вместе с кронштейном.

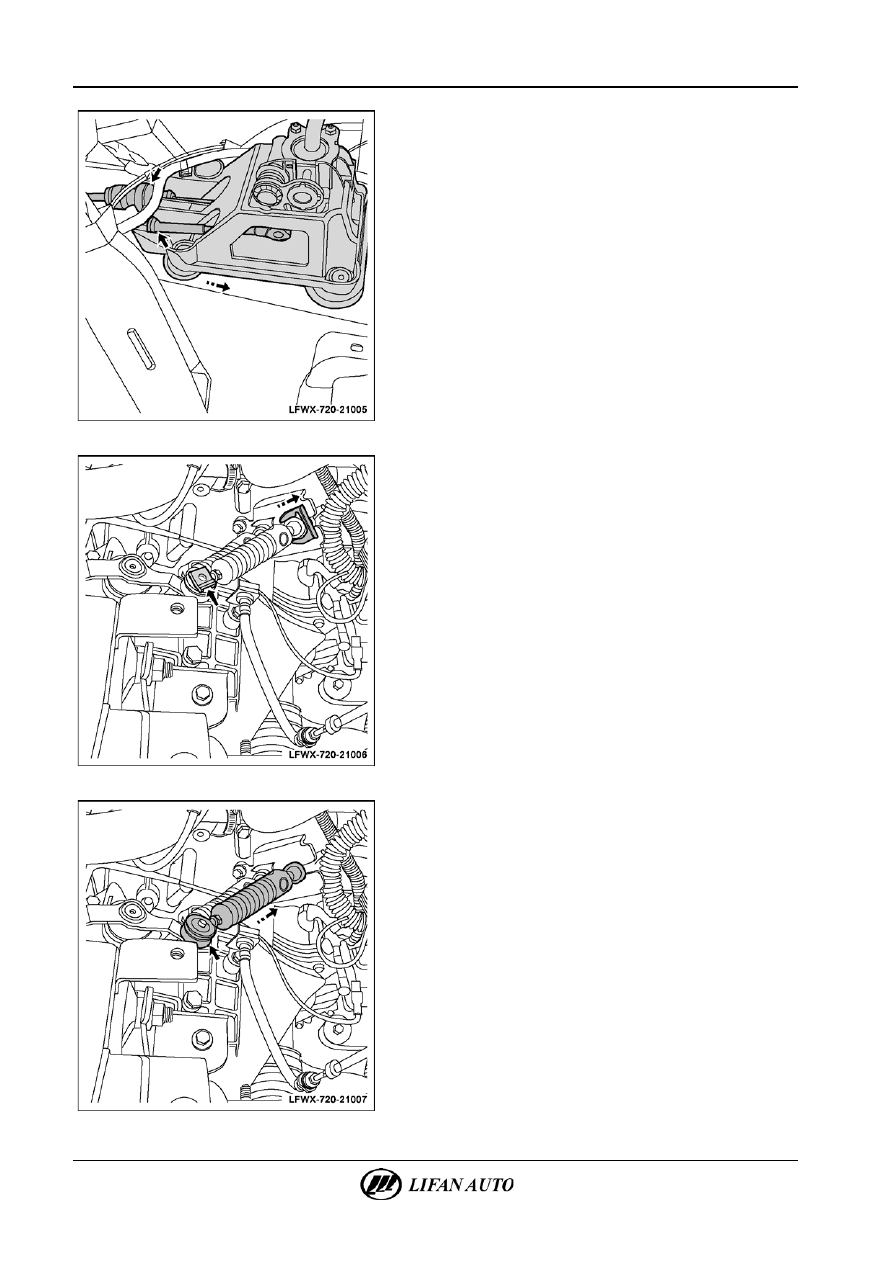

В.  Снять крепежный хомут и E-образный зажим с троса

переключения передач.







Г.  Снять трос переключения передач с механизма выбора

передач и кронштейна.

△ Сов

е

т



Для снятия необходимо переместить трос переключения

передач назад и освободить от кронштейна через прорезь.



Ручная коробка переключения передач (РКПП) - Механизм управления коробкой передач

21-11





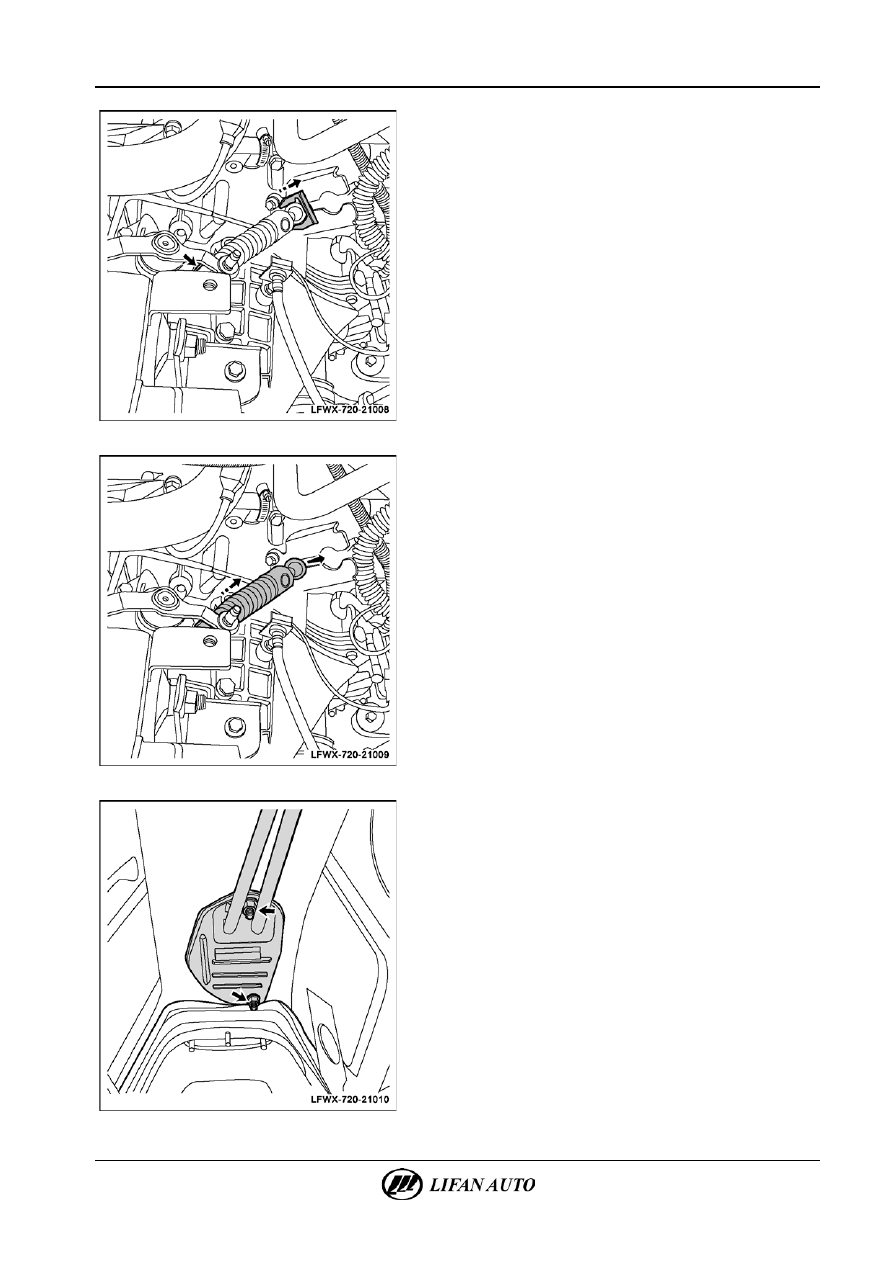

Д.  Снять крепежный хомут и E-образный зажим с троса

механизма выбора передач.







Е.  Снять трос переключения передач с механизма выбора

передач и кронштейна.

△ Сов

е

т



Для снятия необходимо переместить трос выбора передач назад

и освободить от кронштейна через прорезь.







5.

Снятие крепежных болтоа троса выбора передач и

троса переключения передач к шасси.

А.  Поднять автомобиль.
Б.  Снять выхлопную трубу и теплоизоляционные пластины.
В.  Снять крепежные гайки троса выбора передач и троса

переключения передач к кузову автомобиля и крепежные

болты кронштейна.

6.

Снятие троса механизма выбора передач и троса

рычага переключения передач.
