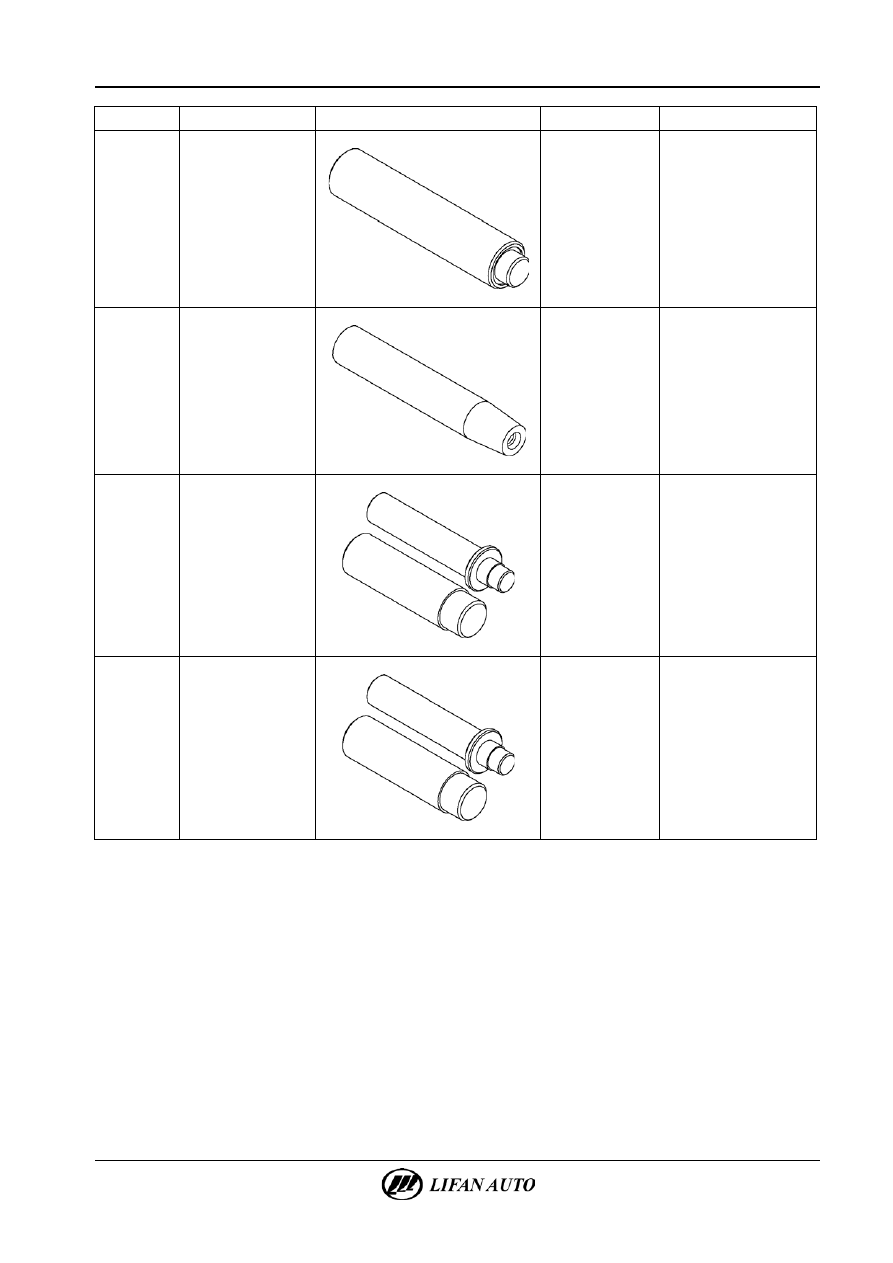

Ручная коробка переключения передач (РКПП) - Ручная коробка переключения передач (РКПП)

21-1



Ручная коробка переключения передач (РКПП)

Подготовка

1.

Специальный инструмент

Поз.

Инструменты

Схематическое изображение

№

Описание

1

Инструмент

для установки сальника

на полуось





Для установки сальника

на полуось дифференциала

2

Выколотка для

удаления штифта

со стержня вилки

переключения передач





Для удаления штифтов

со стержня вилки

переключения передач

3

Инструмент

для запрессовки

подшипника

дифференциала





Для установки

подшипников

4

Устройство для снятия

втулки с вала заднего

хода





Для снятия втулки с вала

заднего хода

5

Инструмент

для запрессовки

сальника на

промежуточный вал





Для установки сальника

на промежуточный вал

21-2

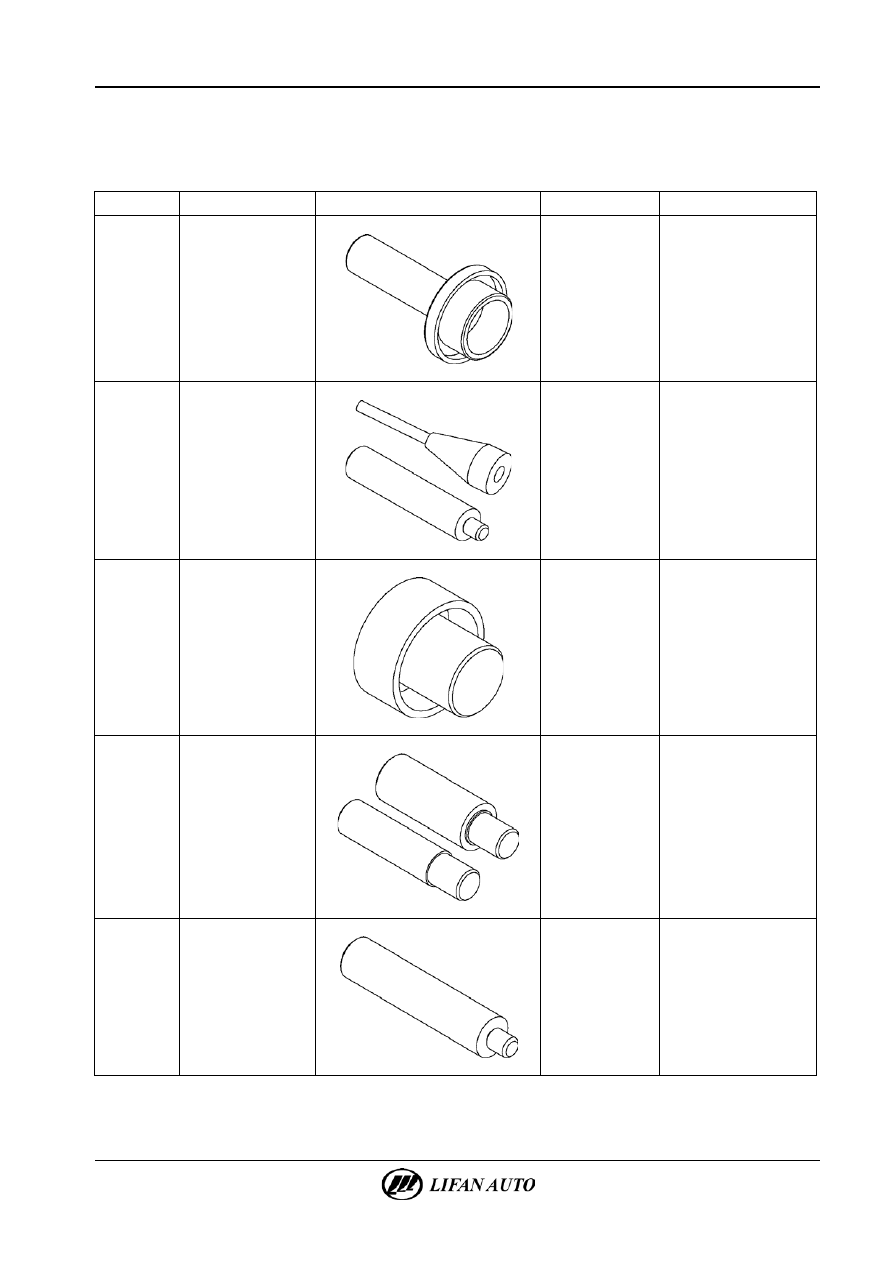

Ручная коробка переключения передач (РКПП) - Ручная коробка переключения передач (РКПП)





Поз.

Инструменты

Схематическое изображение

№

Описание

6

Устройство для

установки втулки

на вал рычага

переключения передач





Для установки втулки

на вал переключения

7

Устройство

для установки

установочных штифтов

корпуса





Для установки

установочных штифтов

корпуса

8

Оправка

для центрирования

нажимного диска





Для установки нажимного

диска сцепления,

выравнивая его по центру

относительно ведущего

диска

9

Устройство для

установки ступицы

шестерни

на вторичный вал

синхронизатора





Для установки ступицы

синхронизатора

10

Инструмент

для запрессовки

внешнего подшипника

вторичного вала





Для установки шариковых

подшипников вторичного

вала

11

Инструмент для

запрессовки

шарикового

подшипника

первичного вала





Для установки шариковых

подшипников первичного

вала



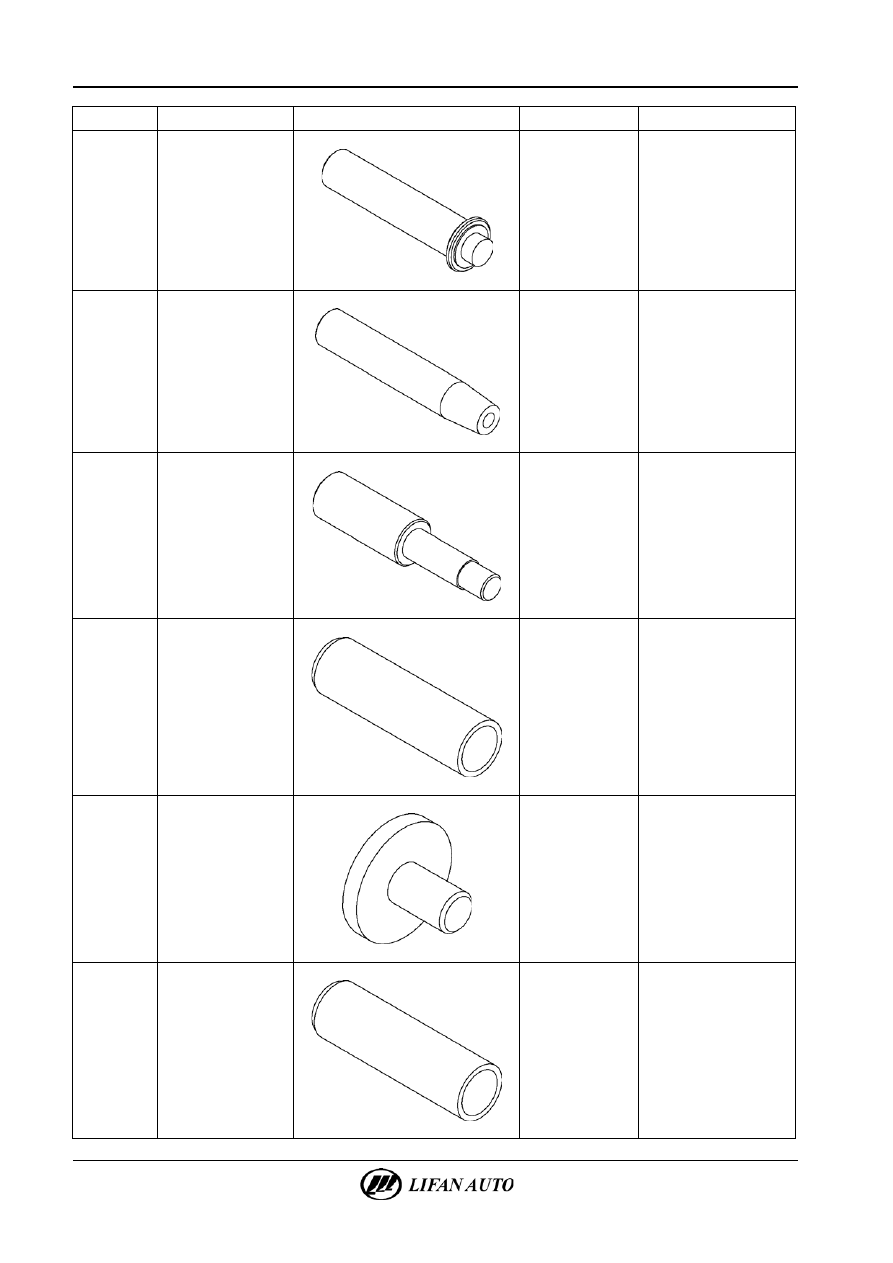

Ручная коробка переключения передач (РКПП) - Ручная коробка переключения передач (РКПП)

21-3



Поз.

Инструменты

Схематическое изображение

№

Описание

12

Инструмент

для запрессовки

сальника на вал

механизма выбора

передач





Для установки сальника

на вал механизма выбора

передач

13

Устройство

для установки

установочных штифтов

крышки механизма

выбора передач





Для установки

установочных штифтов

механизма выбора передач

14

Для удаления втулки

вала механизма выбора

передач





Для снятия и установки

муфты на вал механизма

выбора передач

15

Инструмент

для установки сальника

на первичный вал





Для установки сальника

на первичный вал
