Lifan 720 / Cebrium. Руководство - часть 129

18-24

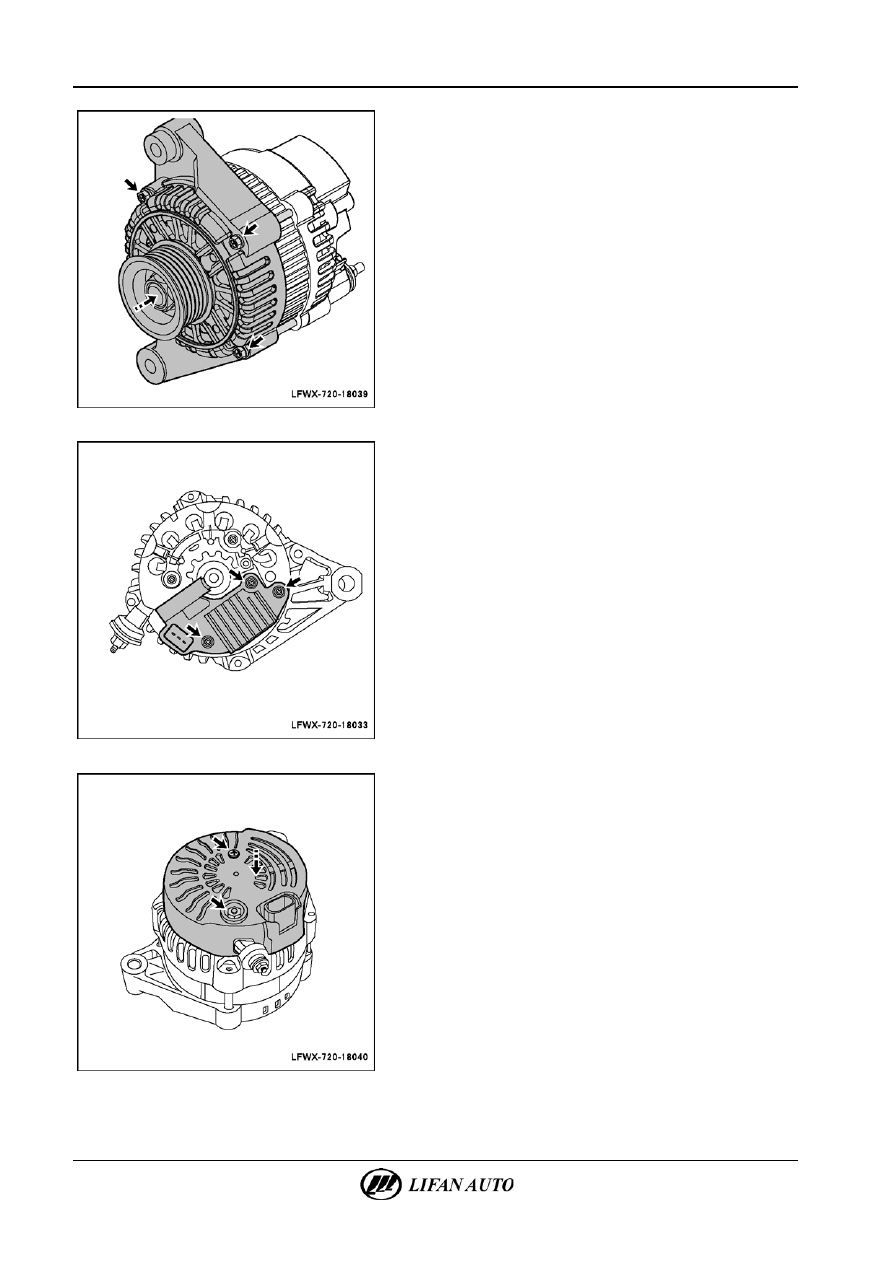

Системы пуска двигателя и зарядки - Генератор







Г.  Установить катушку генератора в держатель выпрямителя

и затянуть крепежные болты.
Момент затяжки: 3-4 Н·м.







Д.  Установить щеткодержатель генератора в держатель

выпрямителя и затянуть крепежные винты.
Момент затяжки: 3-4 Н·м.







Е.  Установить заднюю крышку генератора и затянуть

крепежные гайки и винты.
Момент затяжки гайки: 9-11 Н·м.
Момент затяжки винта: 5-6 Н·м.



Системы пуска двигателя и зарядки - Генератор

18-25

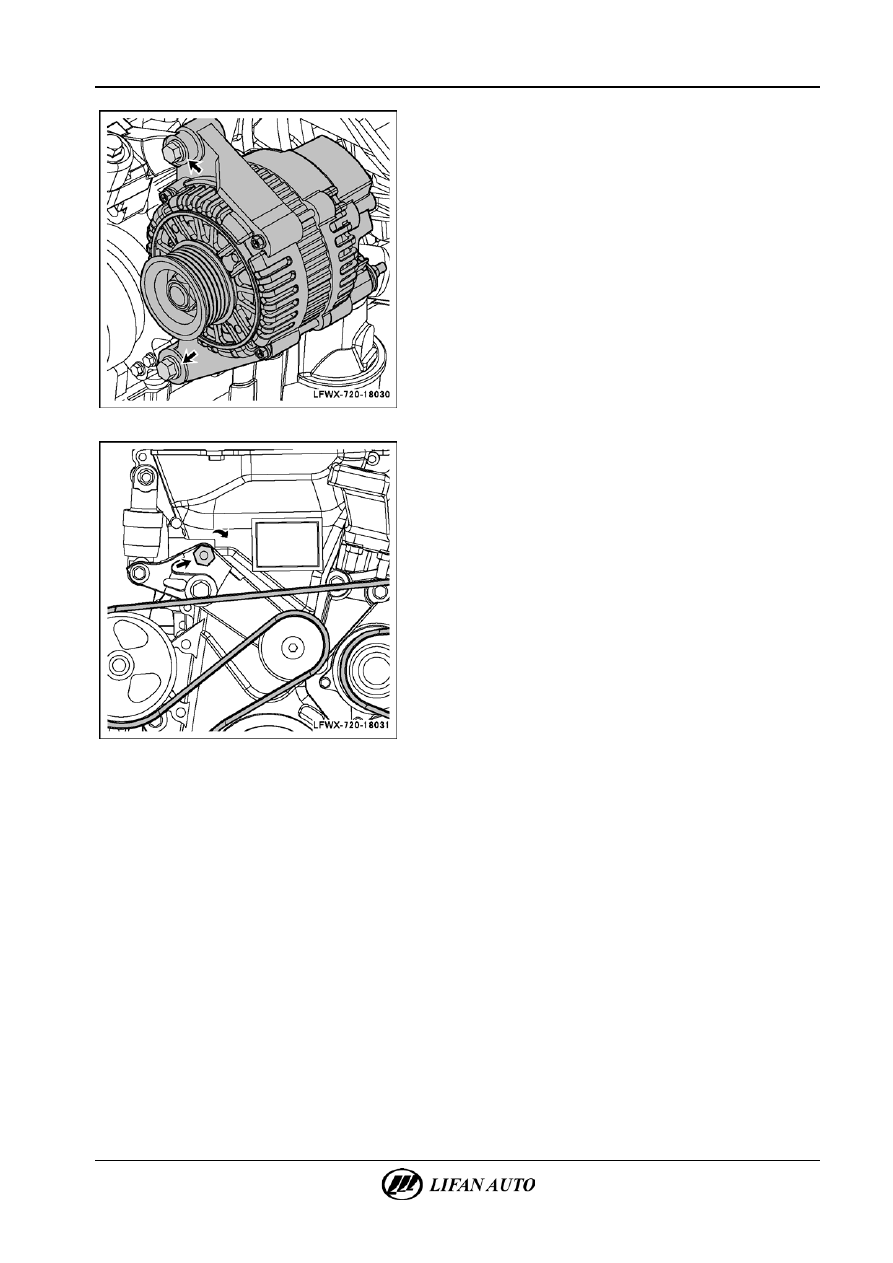

4.

Установка генератора.

А.  Установить на место генератор и затянуть крепежные

болты.
Момент затяжки: 45-49 Н·м.







Б.  С помощью торцевого гаечного ключа приложить усилие

в направлении по часовой стрелке, показанном на рисунке,

и снять приводной ремень.



•

Памятка •











Ручная коробка переключения передач

(РКПП)


Ручная коробка переключения передач

(РКПП) ..................................................................... 21-1

Подготовка .......................................................... 21-1



Технические условия выполнения

ремонта ................................................................ 21-4



Меры предосторожности ................................... 21-5



Поиск и устранение неисправностей .................. 21-6



Таблица признаков неисправностей ................. 21-6



Механизм управления коробкой передач .......... 21-8



Схематическое изображение

компонентов ....................................................... 21-8



Замена .................................................................. 21-9



Коробка передач в сборе ..................................... 21-15



Замена ................................................................ 21-15



Разборка ............................................................ 21-24



Проверка их полностью ................................... 21-28



Сборка ............................................................... 21-29



Узел первичного вала .......................................... 21-34



Схематическое изображение

компонентов ..................................................... 21-34



Разборка ............................................................ 21-35



Проверка ........................................................... 21-42



Сборка ............................................................... 21-46



Узел вторичного вала .......................................... 21-53



Схематическое изображение

компонентов ..................................................... 21-53



Разборка ............................................................ 21-54



Проверка ........................................................... 21-59



Сборка ............................................................... 21-62



Узел дифференциала ............................................ 21-68



Схематическое изображение

компонентов ..................................................... 21-68



Разборка ............................................................ 21-69



Проверка ........................................................... 21-71



Сборка ............................................................... 21-72



Промежуточная шестерня передачи

заднего хода ........................................................... 21-76



Схематическое изображение

компонентов ..................................................... 21-76



Проверка ........................................................... 21-77



Замена ................................................................ 21-78



Стержень вилки переключения передач ......... 21-79



Схематическое изображение

компонентов ..................................................... 21-79



Разборка ............................................................ 21-80



Сборка ............................................................... 21-83



Узел механизма переключения передач .......... 21-86



Схематическое изображение

компонентов ..................................................... 21-86



Разборка ............................................................ 21-87



Сборка ............................................................... 21-90



Узел корпуса ......................................................... 21-94



Схематическое изображение

компонентов ..................................................... 21-94



Проверка ........................................................... 21-95



Замена ............................................................... 21-96
