Системы пуска двигателя и зарядки - Стартер







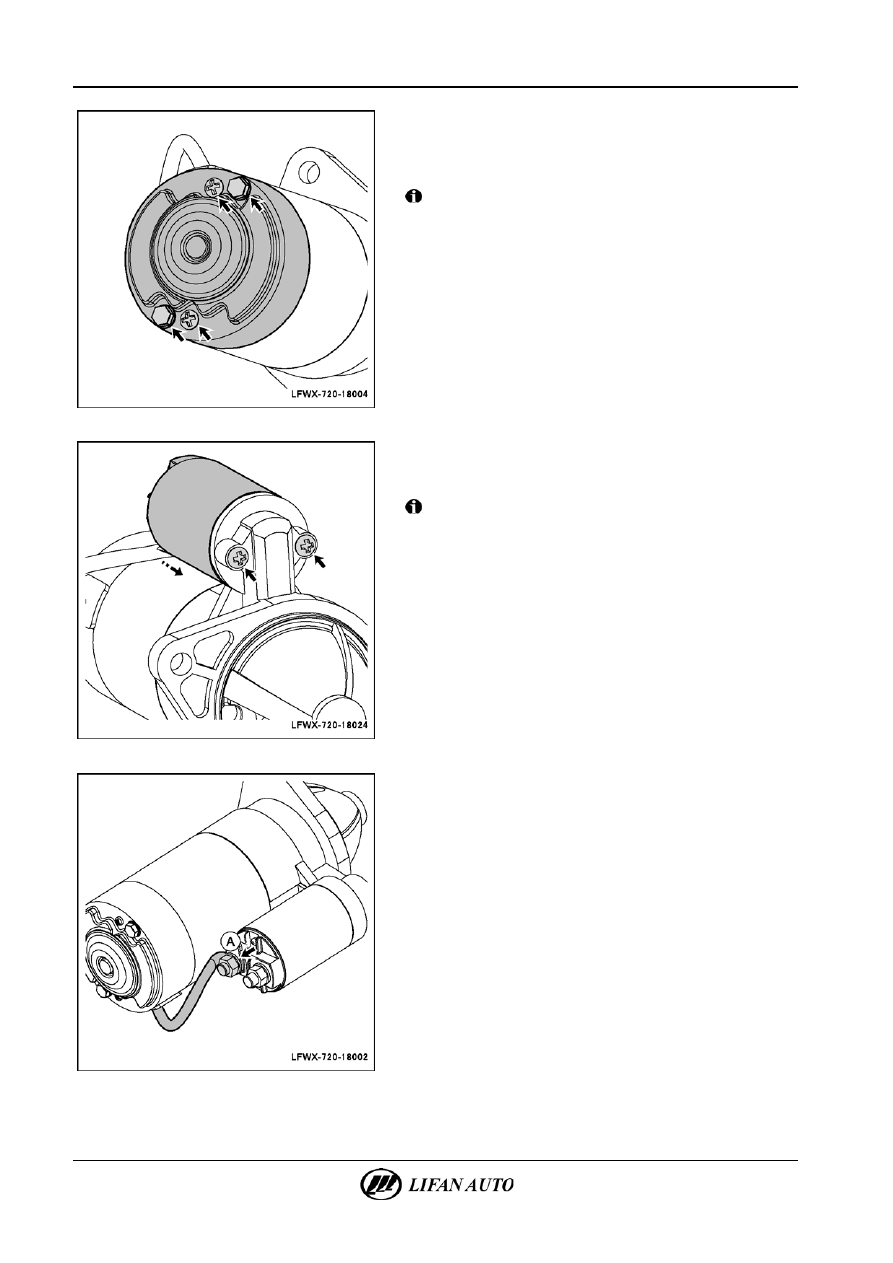

Е.  Установить крышку коллектора стартера и затянуть ее

крепежными болтами и винтами.
Момент затяжки болта: 20-25 Н·м.
Момент затяжки винта: 9-11 Н·м.



Внимание!

Убедиться в том, что резиновые детали жгута проводов

щеткодержателя посажены в канавке уплотнительного

кольца крышки коллектора.







Ж.  Установить втягивающее реле стартера и затянуть два

крепежных винта.
Момент затяжки: 9-11 Н·м.



Внимание!

Убедиться, что при установке металлический сердечник

втягивающего реле стартера вошел в зацепление с вилкой

втягивающего реле.







З.  Как показано на рисунке, соединить повода с контактом А

и затянуть крепежные болты.
Момент затяжки: 20-25 Н·м.



Системы пуска двигателя и зарядки - Стартер

18-17





4.

Установка стартера.

А.  Установить на место стартер и затянуть два крепежных

болта.
Момент затяжки: 80-86 Н·м.

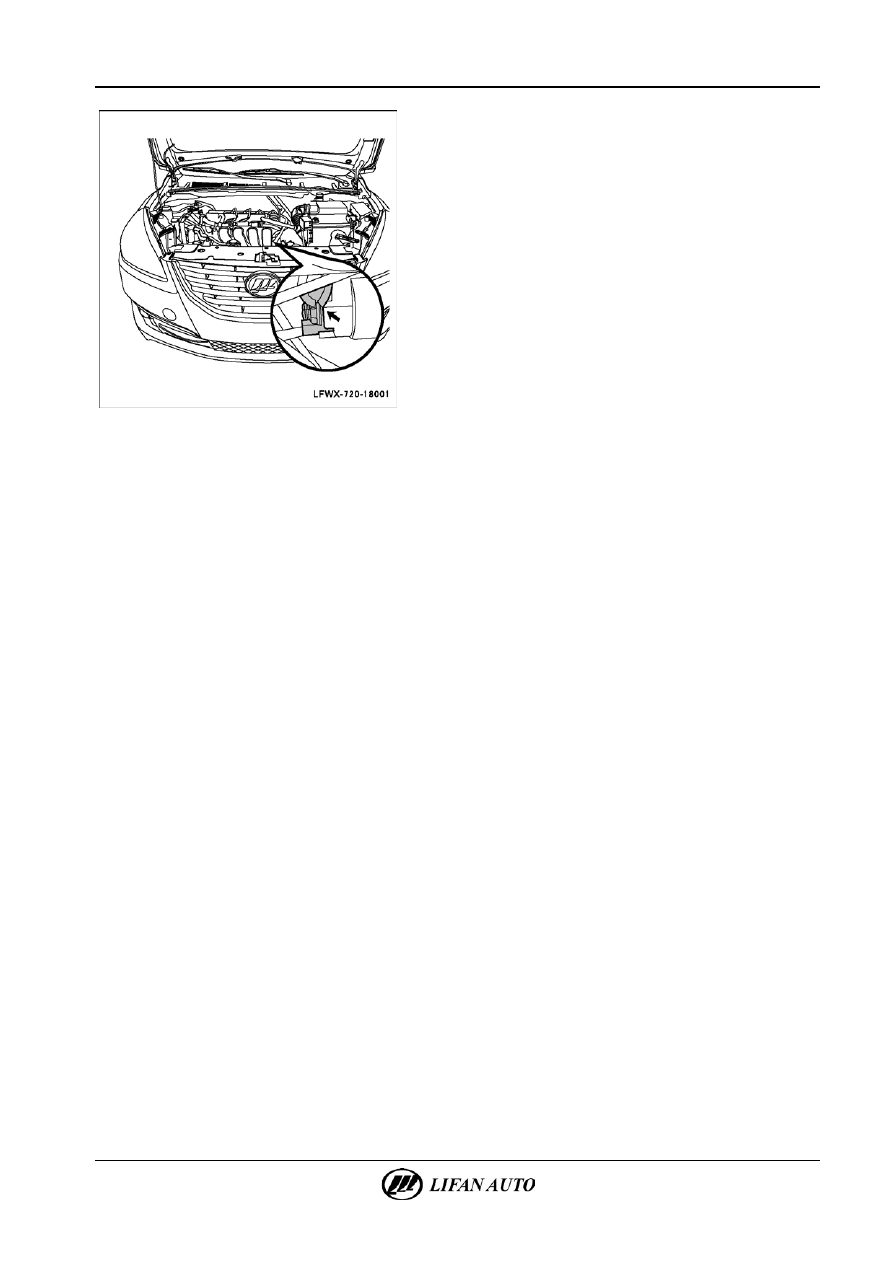

Б.  Как показано на рисунке, установить провода питания

стартера и соединить разъемы.

18-18

Системы пуска двигателя и зарядки - Генератор





Генератор

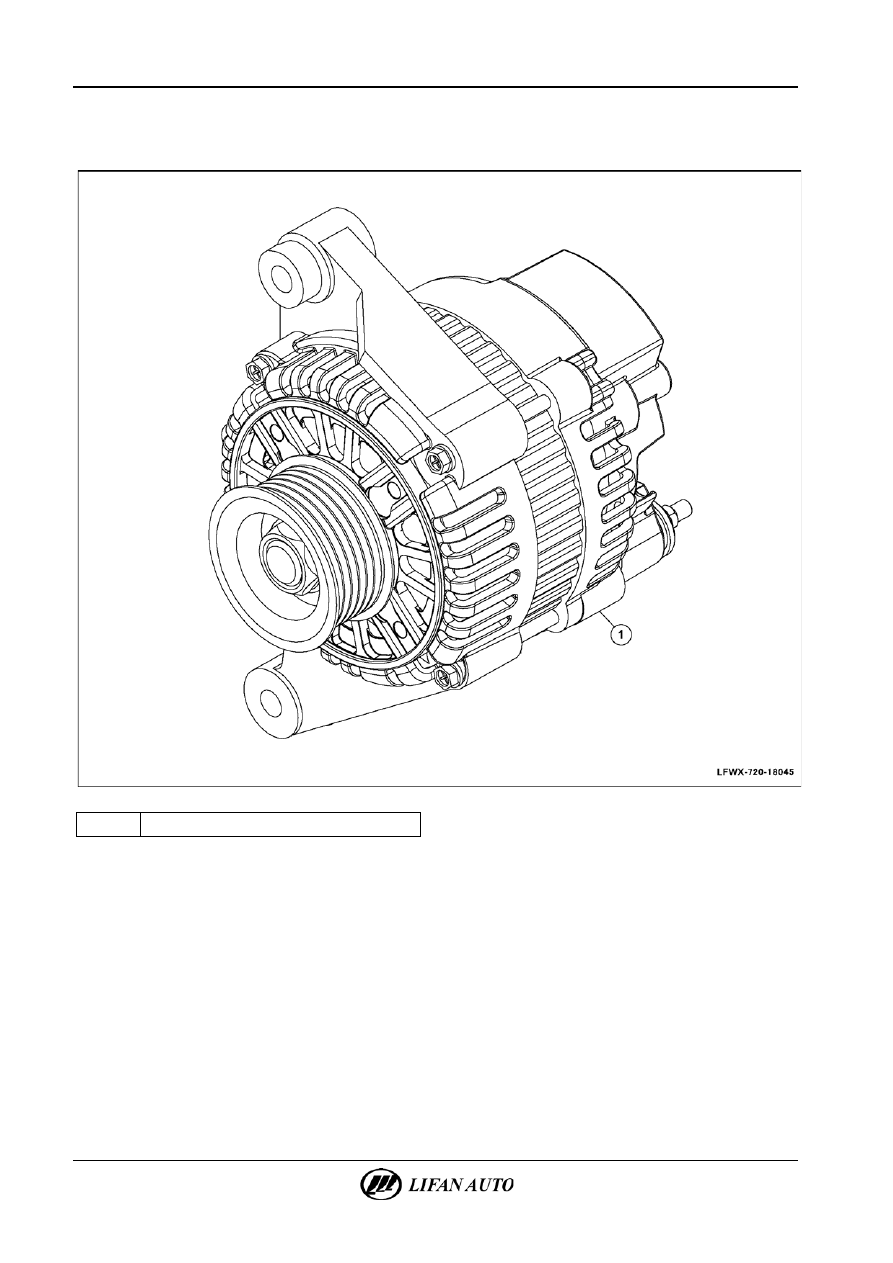

Схематическое изображение компонентов





1

Узел генератора









Системы пуска двигателя и зарядки - Генератор

18-19



Проверка



1.

Проверка щетки генератора.

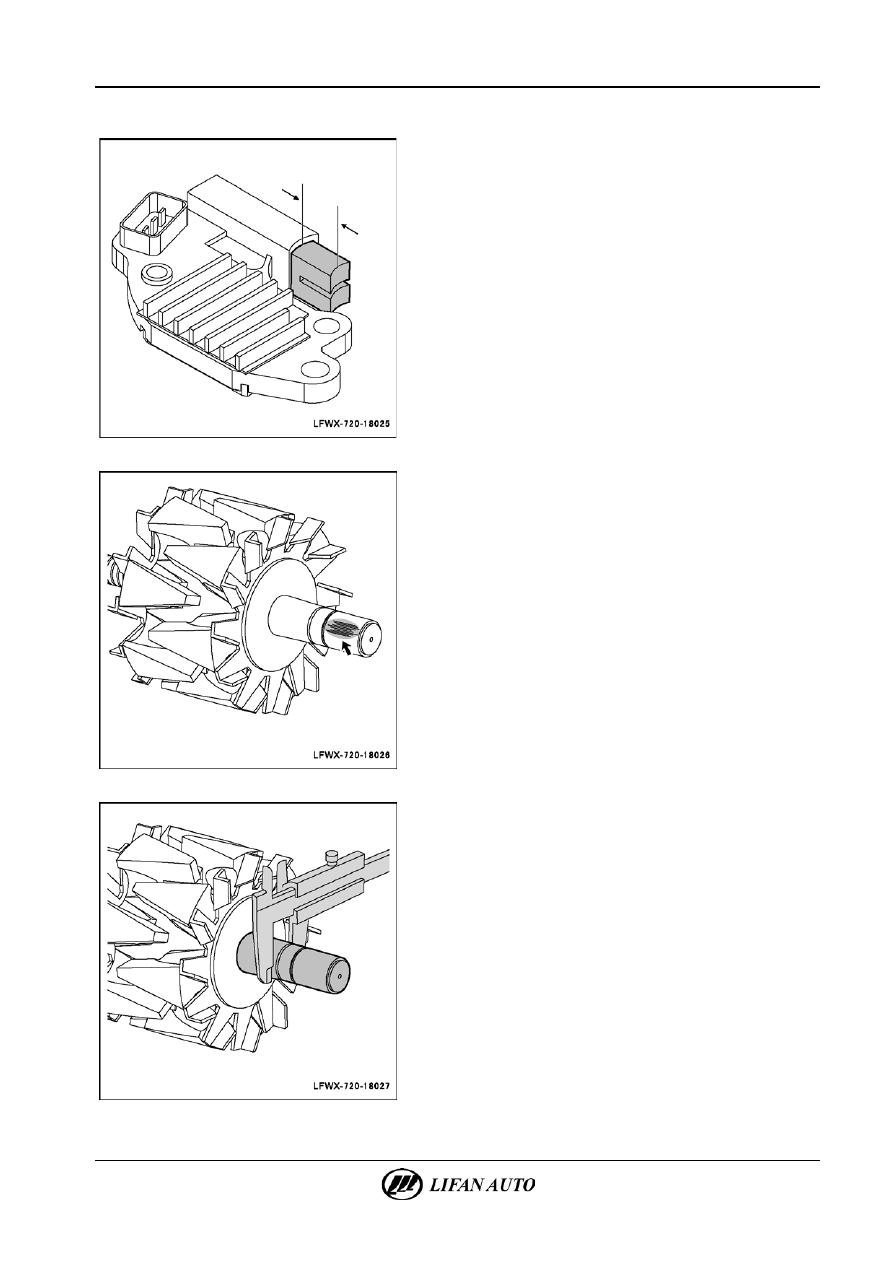

А.  Измерить расстояние выступающей части щетки

с помощью штангенциркуля. Если длина меньше

минимально допустимого значения, заменить щетку. При

необходимости заменить щеткодержатель.
Номинальная длина выступающей части: 10,5 мм.
Минимальная длина выступающей части: 1,5 мм.







2.

Поверка ротора генератора.

А.  Визуально проверить наличие повреждений или трещин

на токосъемном кольце и в случае их обнаружения

заменить ротор.







Б.  Измерить диаметр токосъемного кольца с помощью

штангенциркуля. Если диаметр меньше минимально

допустимого значения, заменить ротор.
Номинальный диаметр: 14,2-14,4 мм.
Минимальный диаметр: 12,8 мм.
