18-20

Системы пуска двигателя и зарядки - Генератор







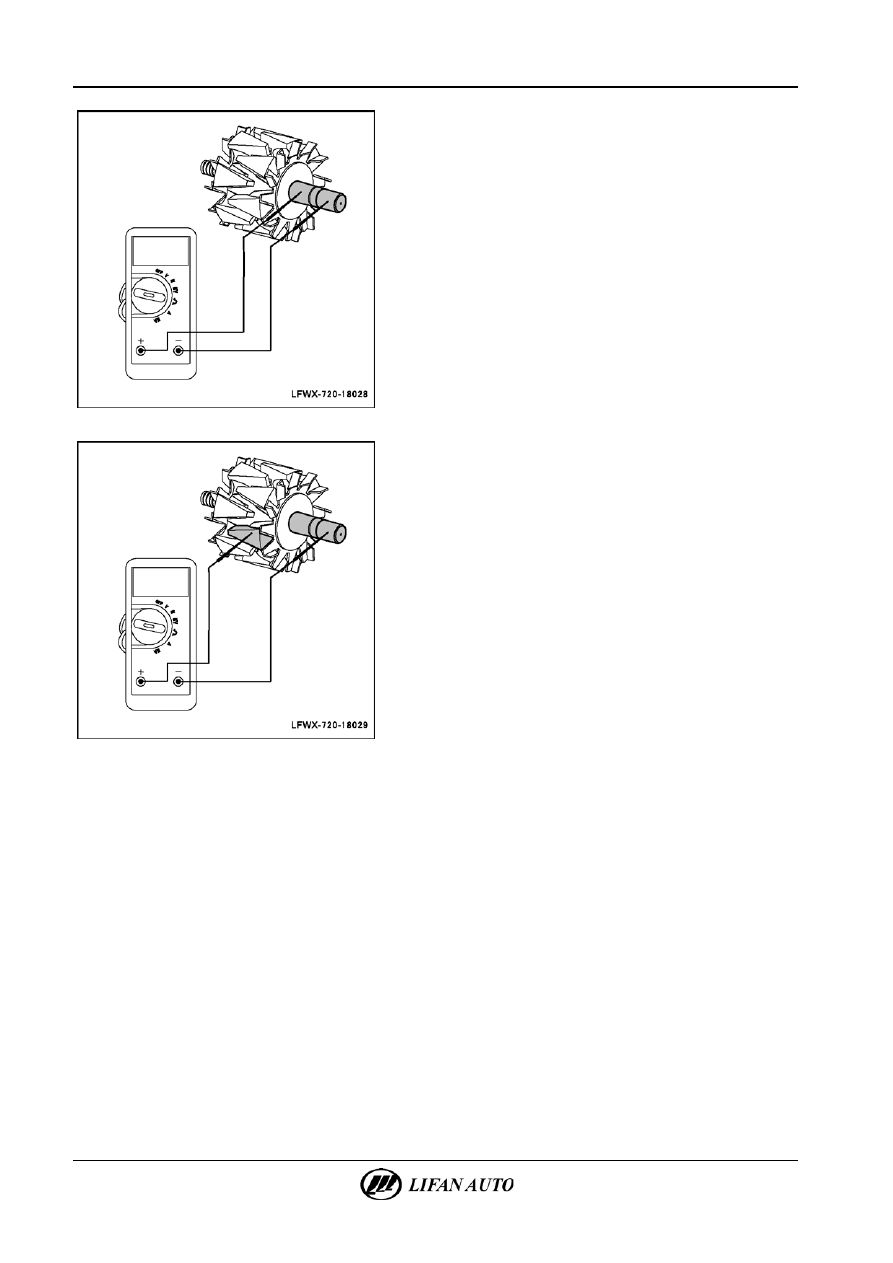

В.  Как показано на рисунке, измерить сопротивление между

пластинами коллектора, переведя цифровой мультиметр

в режим измерения сопротивления. Если уровень

сопротивления не соответствует указанным значениям,

заменить ротор.
Номинальное значение (в «холодном» состоянии):
2,1-2,5

Ом.







Г.  Как показано на рисунке, проверить целостность цепи

между токосъемным кольцом и ротором, переведя

цифровой мультиметр в режим измерения сопротивления.

При наличии заменить ротор.



Системы пуска двигателя и зарядки - Генератор

18-21



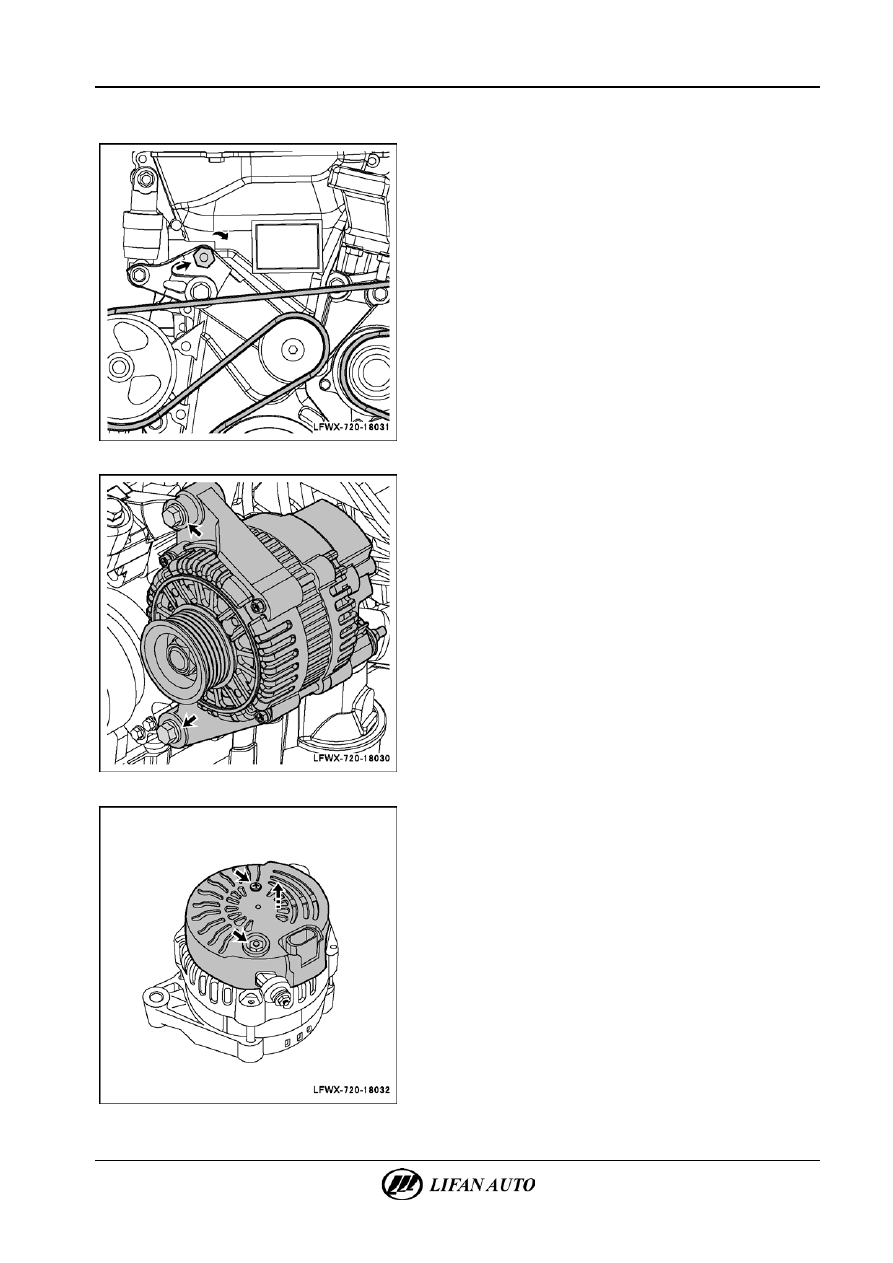

Замена



1.

Снятие генератора.

А.  С помощью торцевого гаечного ключа приложить усилие

в направлении по часовой стрелке, показанном на рисунке,

и снять приводной ремень.







Б.  Вывернуть крепежные болты генератора и снять генератор.







2.

Разборка генератора.

А.  Вывернуть крепежные гайки и винты с задней крышки

генератора и снять заднюю крышку генератора.

18-22

Системы пуска двигателя и зарядки - Генератор







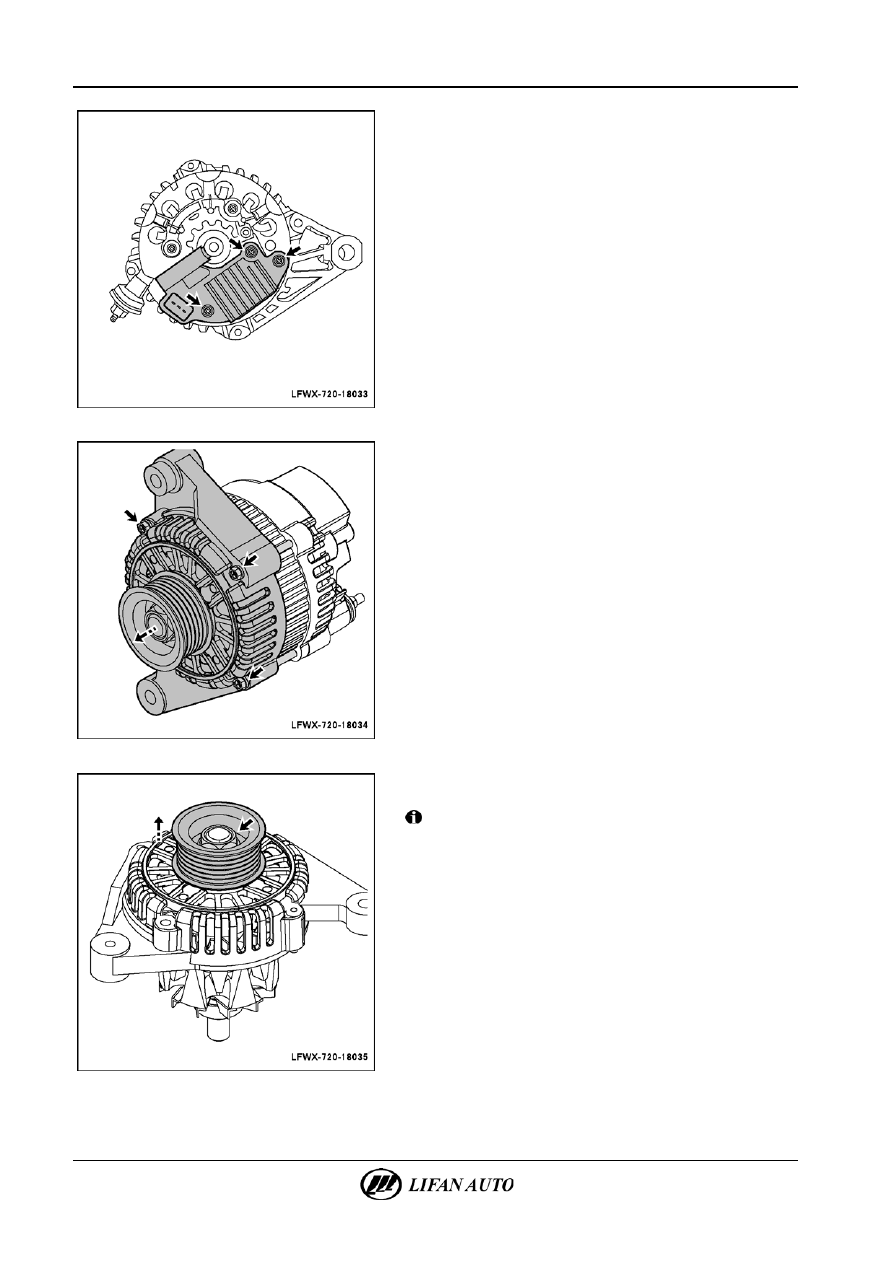

Б.  Вывернуть крепежные винты щеткодержателя генератора

и снять щеткодержатель генератора (вместе с щеткой).







В.  Вывернуть крепежные болты катушки генератора и снять

катушку генератора в сборе.







Г.  Вывернуть крепежные гайки шкива генератора и снять

шкив генератора.



Внимание!

Для того чтобы исключить вращение шкива,

зафиксировать ротор генератора до начала разборки.



Системы пуска двигателя и зарядки - Генератор

18-23





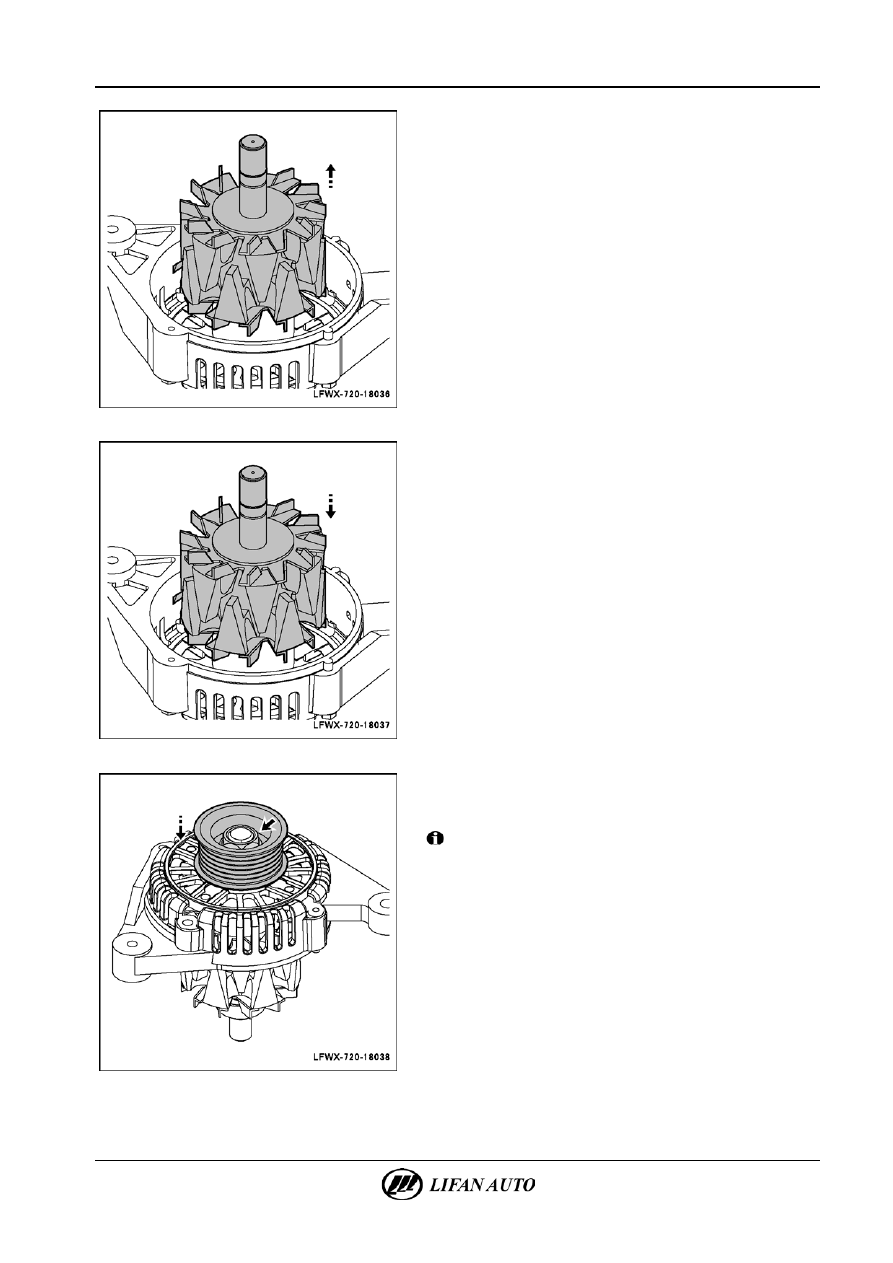

Д.  Снять последовательно прокладку с ротора генератора,

крышку заднего подшипника и задний подшипник.

Е.  Снять ротор генератора.







3.

Сборка генератора.

А.  Установить ротор генератора в держатель хвостовика

(статор).

Б.  Установить задний подшипник, крышку заднего

подшипника и прокладку ротора генератора по очереди.







В.  Установить шкив генератора и затянуть крепежные гайки

шкива.
Момент затяжки: 110,5 Н·м.



Внимание!

Чтобы исключить вращение шкива, зафиксировать ротор

генератора до начала установки.
