18-12

Системы пуска двигателя и зарядки - Стартер





Замена

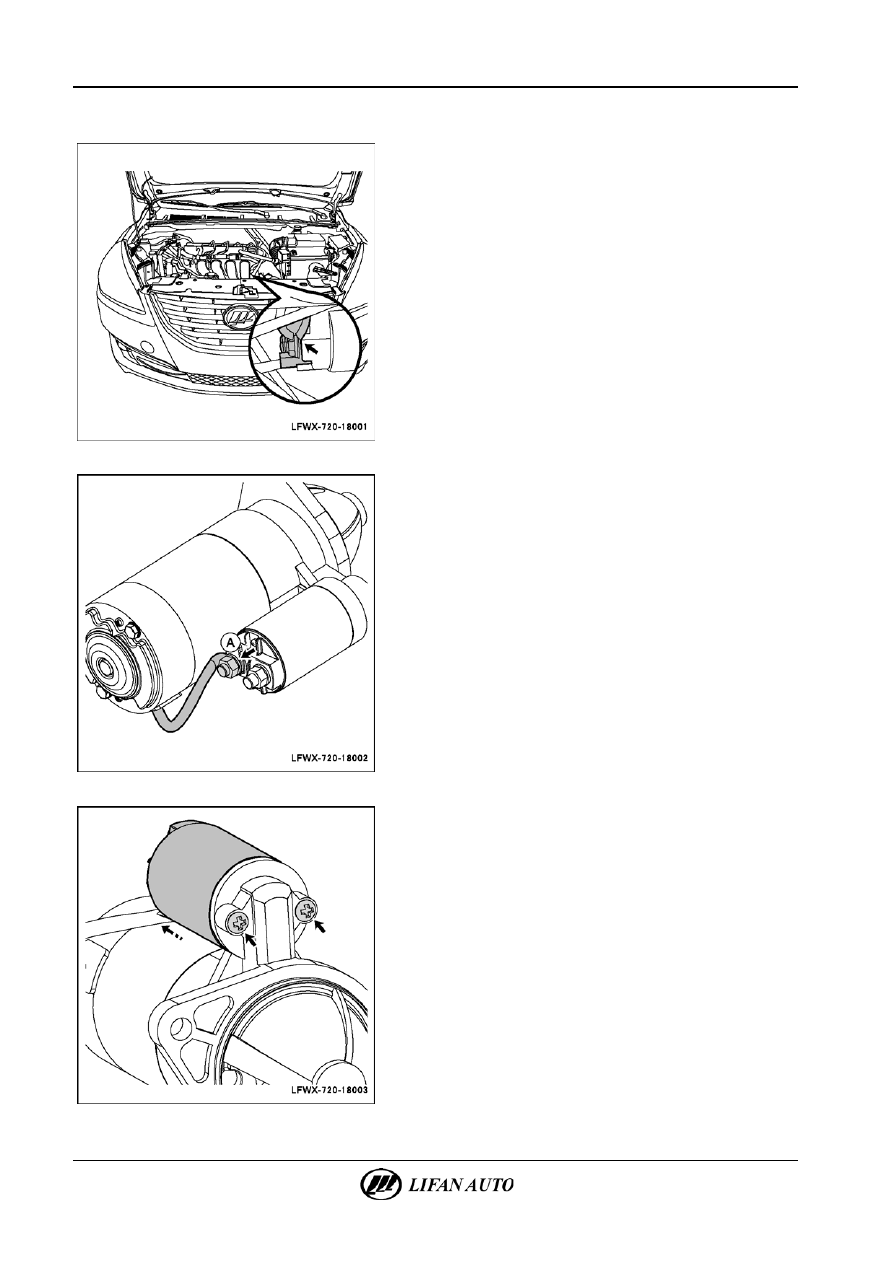

1.

Снятие стартера.

А.  Выключить зажигание.
Б.  Как показано на рисунке, снять провода питания

со стартера и отсоединить разъемы.

В.  Вывернуть два крепежных винта со стартера и снять

стартер в сборе.







2.

Разборка стартера.

А.  Как показано на рисунке, вывернуть крепежные болты

провода к контакту А и отсоединить провод от контакта А.







Б.  Вывернуть два крепежных винта с втягивающего реле

стартера и снять втягивающее реле стартера.

△ Сов

е

т



При снятии втягивающего реле вначале необходимо поднять

переднюю часть втягивающего реле для того, чтобы

освободить его от зацепления с вилкой, а затем освободить

втягивающее реле полностью.



Системы пуска двигателя и зарядки - Стартер

18-13

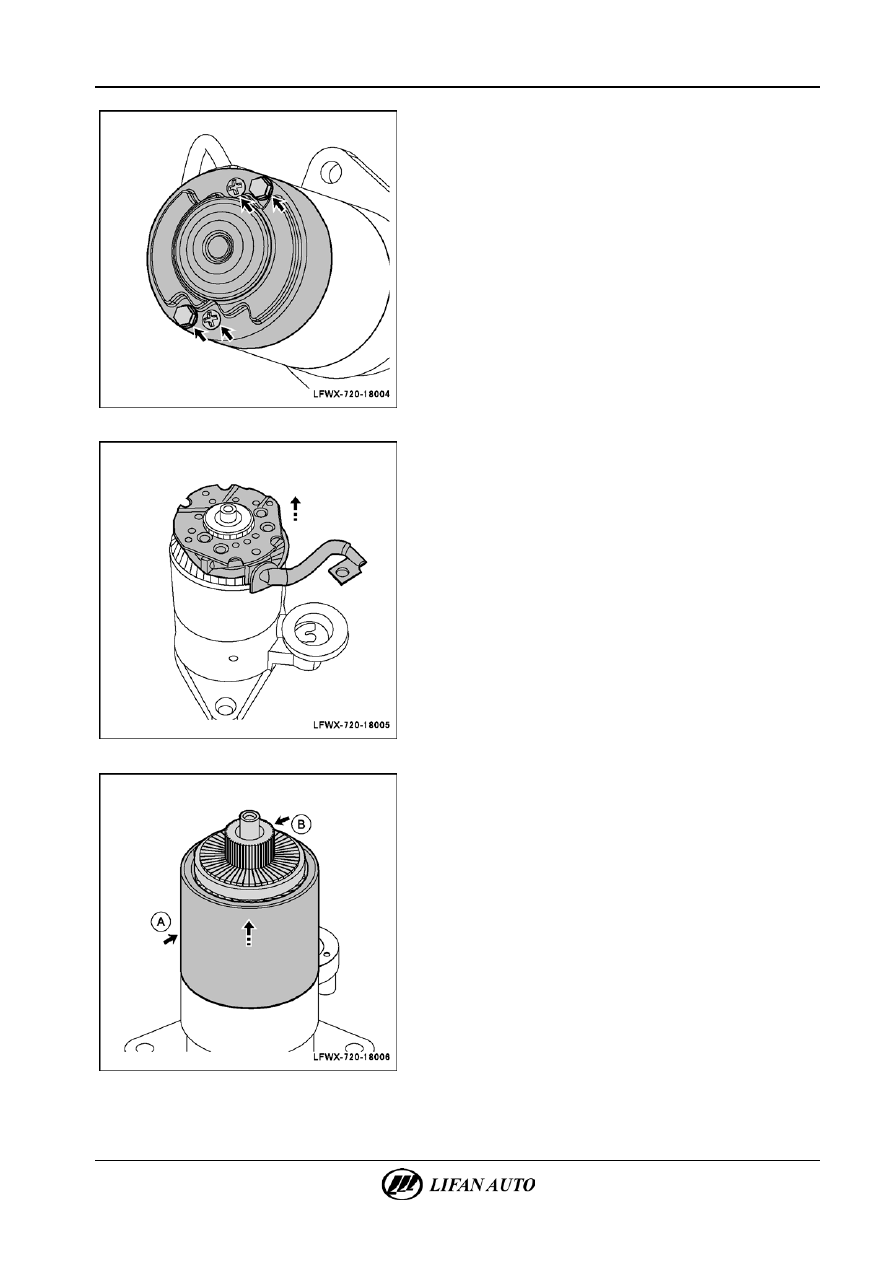

В.  Вывернуть крепежные болты и винты с крышки

коллектора, а затем снять крышку коллектора.







Г.  Снять щеткодержатель.







Д.  Снять ярмо магнита стартера (см. рис. A) и якорь

(см. рис. B).

18-14

Системы пуска двигателя и зарядки - Стартер

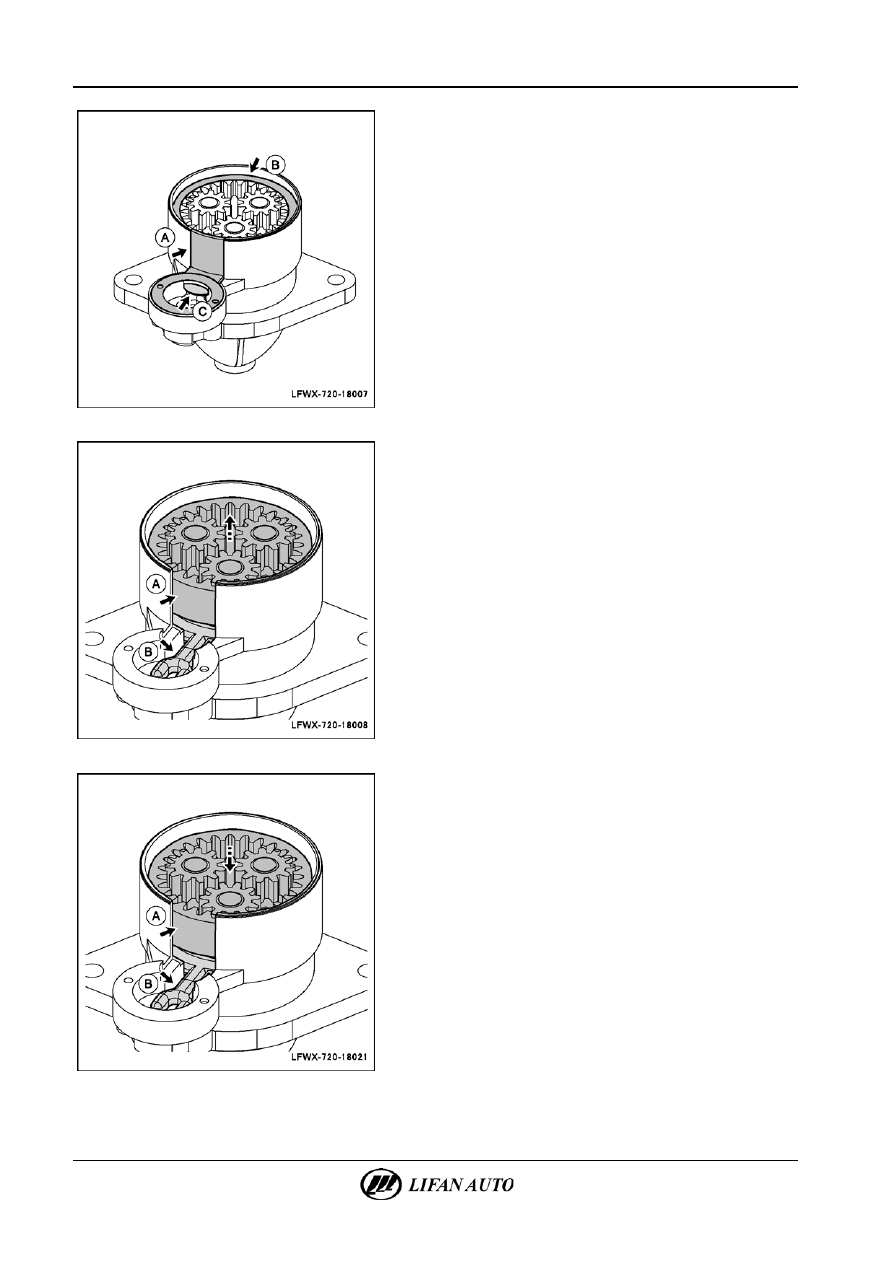

Е.  Как показано на рисунке, снять резиновые уплотнения

(см. рис. А и В) и прокладки (см. рис. С).







Ж.  Снять подузел промежуточной шестеренчатой муфты

(как показано на рис. А) и вилку втягивающего реле (как

показано на рис. В).







3.

Сборка стартера.

А.  Установить вилку втягивающего реле стартера (как

показано на рис. В) и промежуточную шестеренчатую

муфту (как показано на рис. А) в корпус привода стартера.



Системы пуска двигателя и зарядки - Стартер

18-15

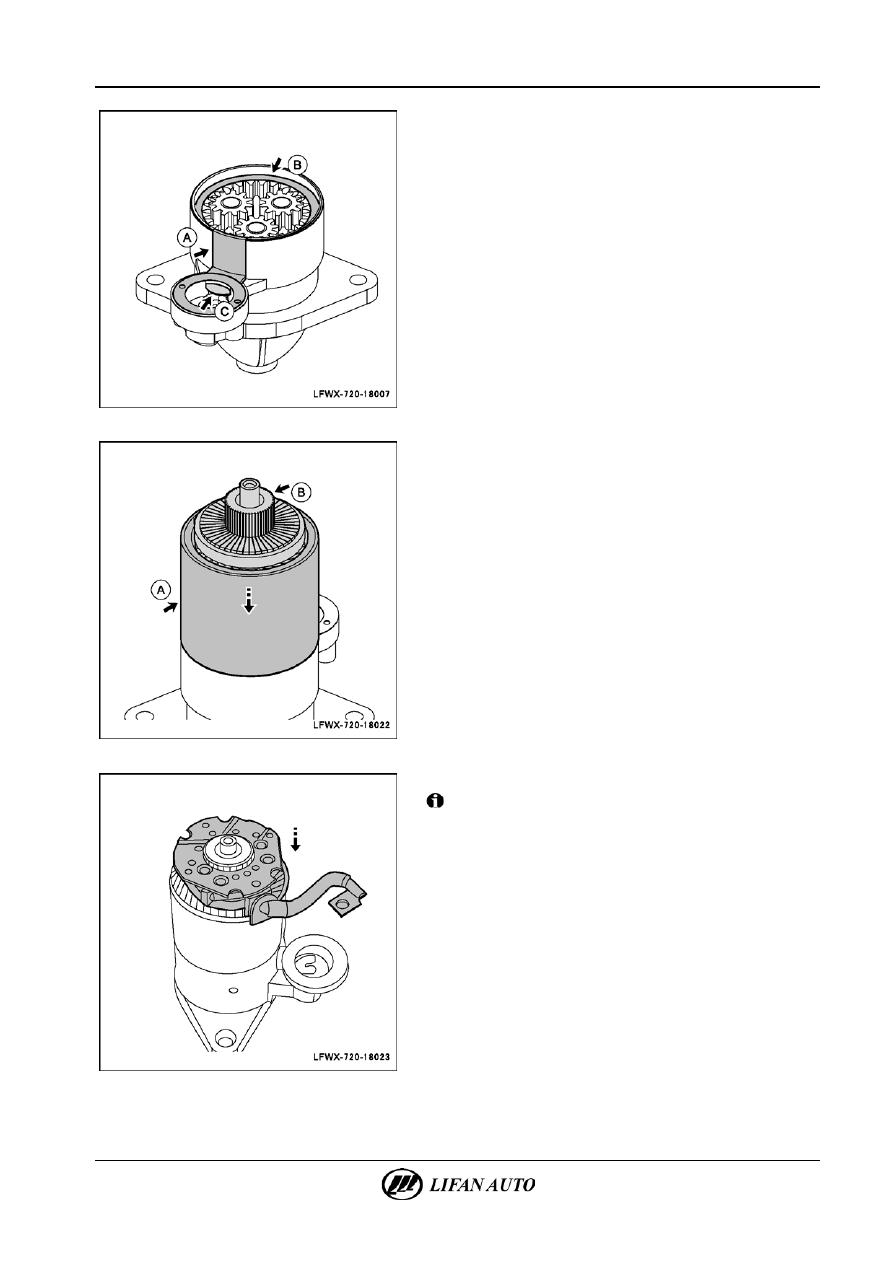

Б.  Как показано на рисунке, установить прокладки (см. поз. С

на рисунке) и резиновые уплотнения (см. поз. А и В).







В.  Установить якорь стартера в ярмо магнита стартера.
Г.  Как показано на рисунке, установить ярмо магнита

стартера в сборе (поз. А на рисунке) и якорь в сборе (поз. В

на рисунке).







Д.  Установить щеткодержатель в якорь стартера.



Внимание!

Убедиться в том, что при установке резиновые детали

жгута проводов щеткодержателя посажены в канавке

уплотнительного кольца ярма магнита стартера.
