18-4

Системы пуска двигателя и зарядки - Системы пуска двигателя и зарядки

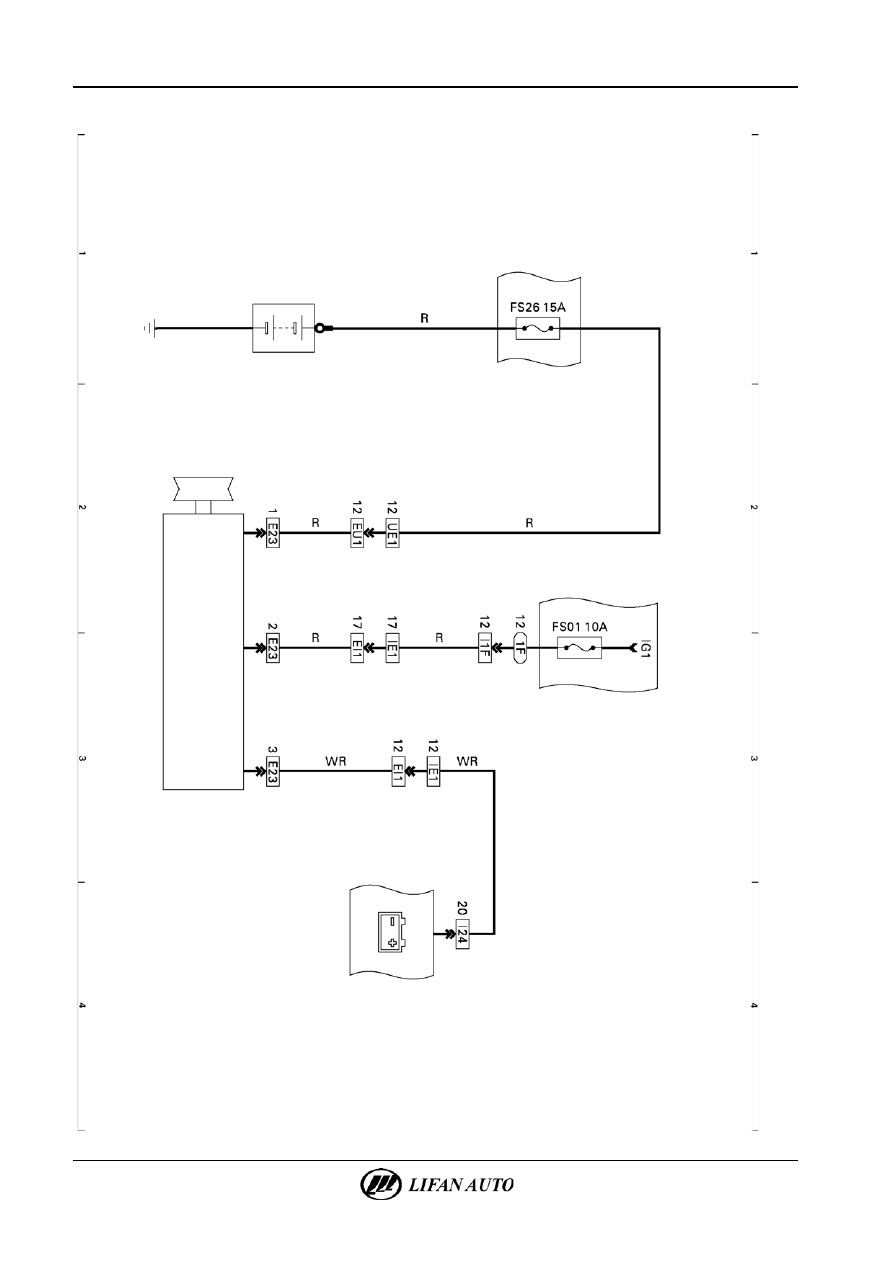

Схема электрических соединений (система зарядки)



С

ис

те

ма

 за

ряд

ки



Ге

не

ра

то

р



Ак

кум

ул

ят

орн
ая



ба

та

ре

я



К

ом

бина
ция


при

боров



Ц

ен

тр

аль

ны

й б

ло

к

уп

ра

вле

ни

я в

 са

ло

не



Ц

ен

тр

аль

ны

й б

ло

к

уп

ра

вле

ни

я в



мот

орн
ом

 от

сек
е





Системы пуска двигателя и зарядки - Системы пуска двигателя и зарядки

18-5



Проверка на автомобиле



1.

Проверка аккумуляторной батареи.

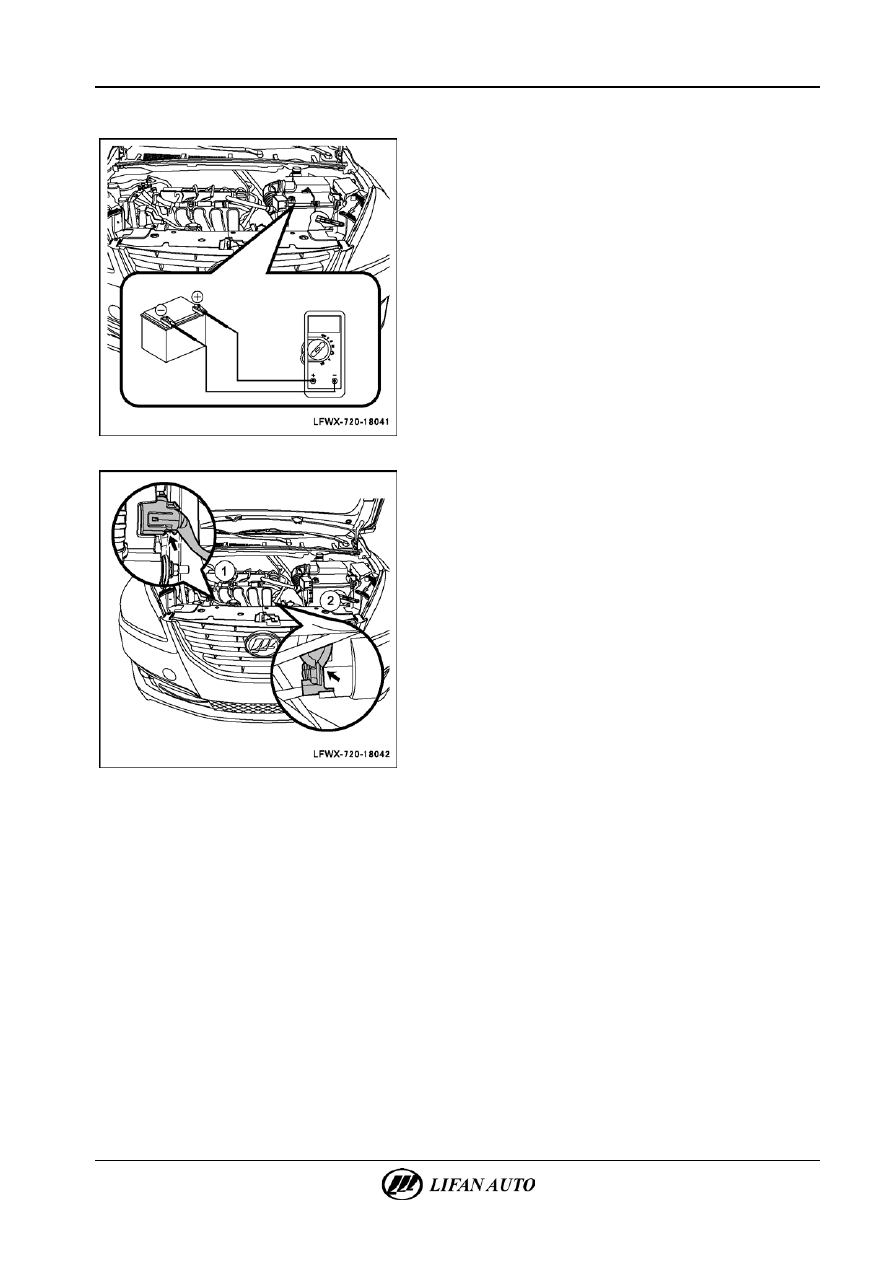

А.  Как показано на рисунке, проверить соответствие

напряжения аккумуляторной батареи требованиям для

запуска двигателя. В противном случае зарядить

аккумуляторную батарею или заменить ее.
Минимальное напряжение аккумуляторной батареи:
8

В.







2.

Проверка стартера и генератора.

А.  Проверить соединение стартера (согласно рис. 2)

и генератора (согласно рис. 1). При наличии ослабленных

соединений затянуть их.

Б.  Подать питание на пусковой контур (запуск двигателя)

и поверить вращение стартера. При отсутствии вращения

устранить неисправность либо заменить стартер.

В.  Перевести мультиметр в режим измерения напряжения постоянного тока, соединить положительный щуп

с контактом обмотки якоря, а отрицательный щуп с корпусом генератора.

Г.  Перевести двигатель в режим выше средних оборотов и замерить напряжение аккумуляторной батареи. Оно

должно быть приблизительно 14 В. Если проверка показывает напряжение аккумуляторной батареи (12 В), это

означает, что генератор не вырабатывает электричество и его необходимо отремонтировать либо заменить.

18-6

Системы пуска двигателя и зарядки - Поиск и устранение неисправностей





Поиск и устранение неисправностей

Таблица признаков неисправностей

Нижеприведенная таблица поможет установить возможные причины неисправностей. Проверить каждую деталь

в соответствующем порядке. При необходимости отремонтировать либо заменить эти детали.

Признак

Возможные причины

неисправности

Рекомендуемые действия

Стартер не запускается

1. Аккумуляторная батарея

(напряжение < 8 В)

Батарея должна быть заряжена или заменена

2. Аккумуляторная батарея (обрыв

или ослабленное соединение)

Очистить контакты и затянуть клеммы аккумуляторной

батареи. Нанести тонкий слой технического вазелина на

клеммы

3. Электродвигатель стартера

(поврежден)

Проверить, отремонтировать или заменить

Низкое напряжение

аккумуляторной батареи

1. Генератор (не вырабатывает

электричество)

Проверить, отремонтировать или заменить





Системы пуска двигателя и зарядки - Стартер

18-7



Стартер

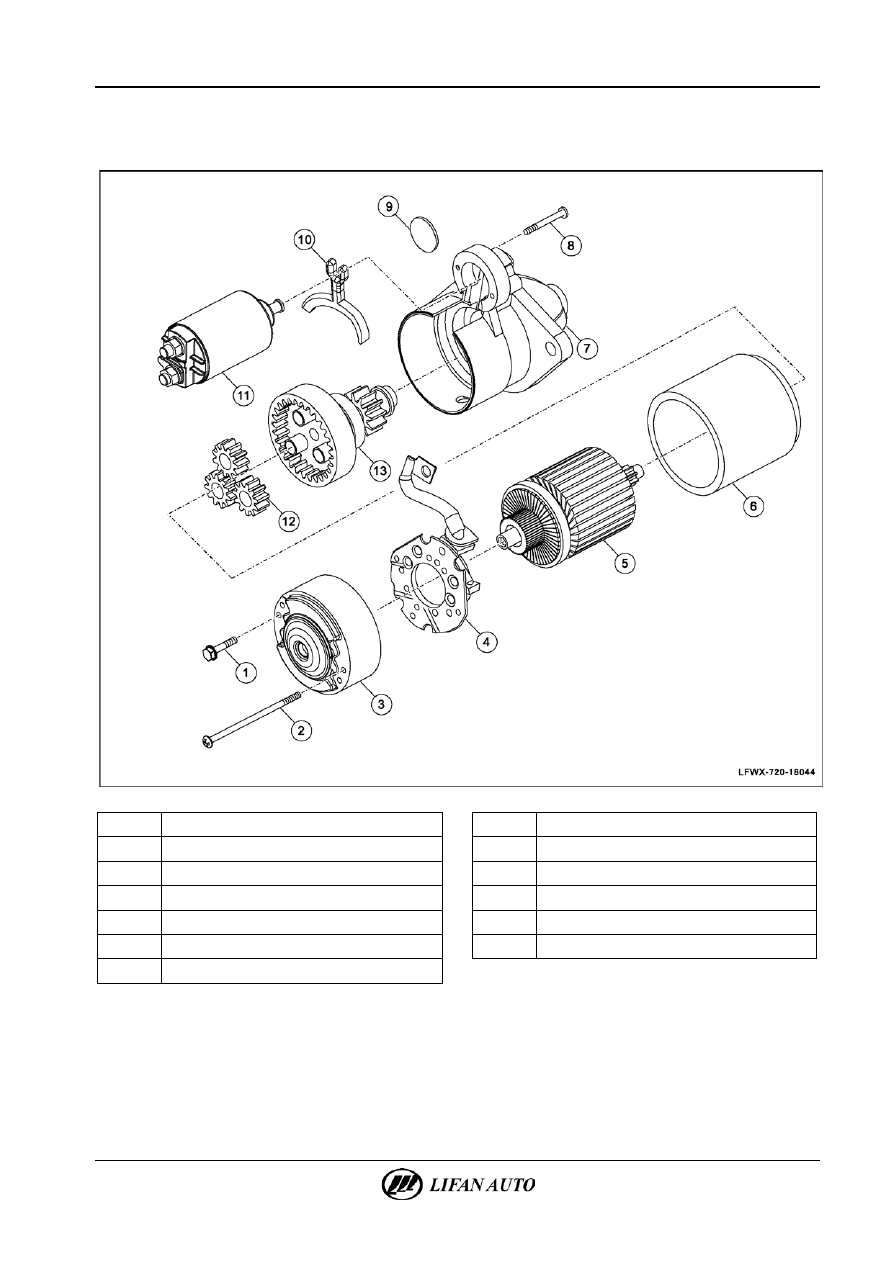

Схематическое изображение компонентов





1

Крепежные болты крышки коллектора

2

Крепежный винт крышки коллектора

3

Крышка коллектора

4

Щеткодержатель

5

Якорь

6

Ярмо магнита стартера

7

Крышка привода стартера



8

Крепежный винт втягивающего реле стартера

9

Шайба

10

Вилка втягивающего реле стартера

11

Втягивающее реле

12

Передача

13

Промежуточный подузел муфты стартера
