Системы пуска двигателя и зарядки - Системы пуска двигателя и зарядки

18-1



Системы пуска двигателя и зарядки

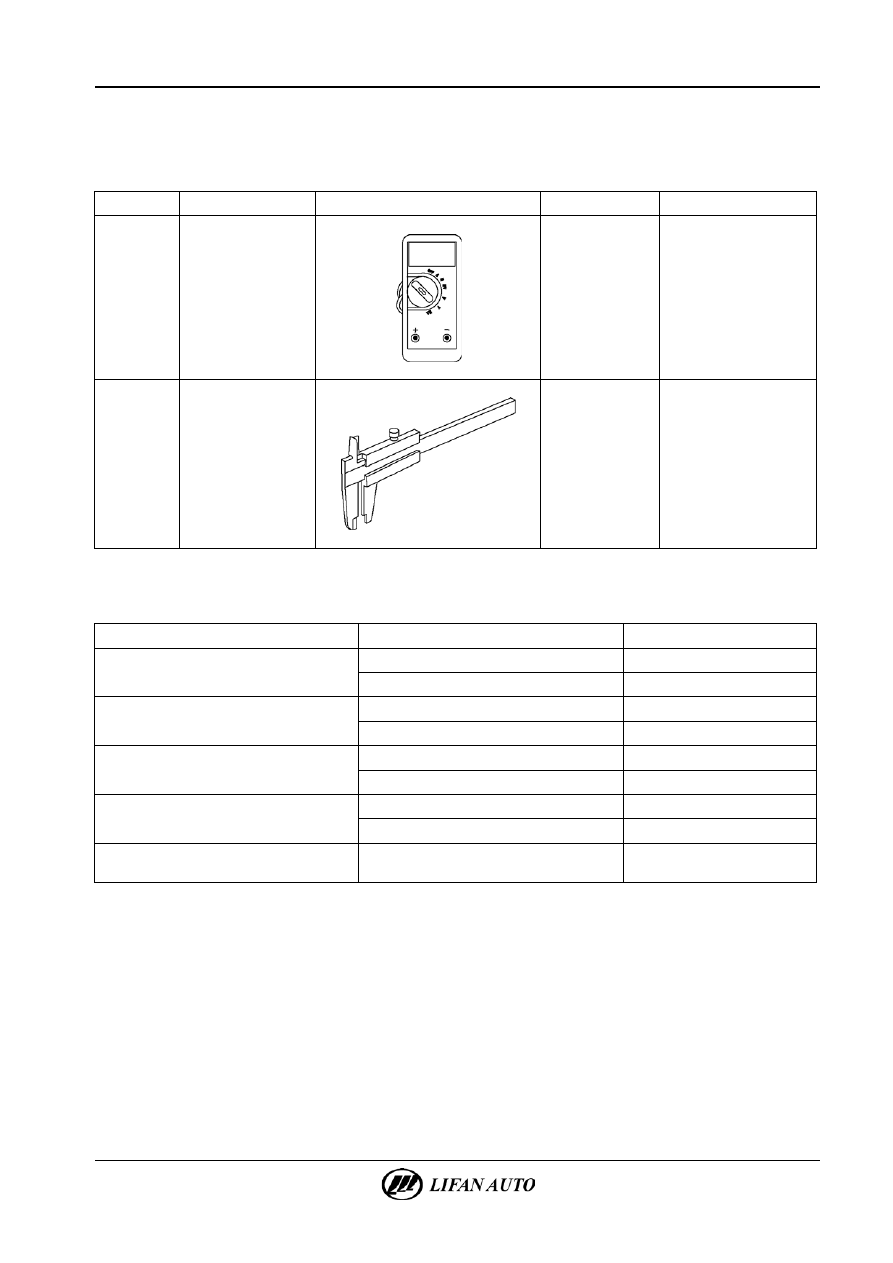

Подготовка

1.

Рекомендуемые инструменты.

Поз.

Инструменты

Схематическое изображение



Описание

1

Мультиметр





Для измерения силы тока,

напряжения или

сопротивления

2

Штангенциркуль





Для измерения длины

или диаметра детали



Технические условия выполнения ремонта

1.

Технические характеристики.

Биение коллекторного кольца

Максимальное значение

0,05 мм

Диаметр коллектора

Номинальный диаметр

30 мм

Минимальный диаметр

29 мм

Дина щетки стартера

Номинальное значение

15,5 мм

Минимальное значение

10 мм

Длина выступающей части щетки стартера

Номинальная длина выступающей части

10,5 мм

Минимальная длина выступающей части

1,5

мм

Диаметр токосъемного кольца ротора

генератора

Номинальный диаметр

14,2-

14,4 мм

Минимальный диаметр

12,8 мм

Сопротивление токосъемного кольца ротора

генератора

Стандартное сопротивление (в «холодном»

состоянии)

2,1-

2,5 Ом



18-2

Системы пуска двигателя и зарядки - Системы пуска двигателя и зарядки





2.

Моменты затяжки.

Элемент

Н·м

Крепежный болт стартера

80~86

Крепежный винт втягивающего реле стартера

9~11

Крепежные болты крышки коллектора

20~25

Крепежный винт крышки коллектора

9~11

Крепежные болты генератора

45~49

Крепежный болт крышки генератора

9~11

Крепежный винт крышки генератора

5~6

Крепежный винт щетки генератора

3~4

Крепежная гайка шкива генератора

110.5

Крепежный болт катушки генератора

3~4



Меры предосторожности

1.

Во время работы двигателя запрещено отсоединять клеммы от аккумуляторной батареи.

2.

При проверке системы пуска двигателя и зарядки необходимо вначале проверить целостность жгутов проводов

и прочность соединений.

3.

Во время проведения работ по снятию стартера или генератора принять меры к тому, чтобы исключить

повреждение изоляции внешней поверхности катушек.



Системы пуска двигателя и зарядки - Системы пуска двигателя и зарядки

18-3

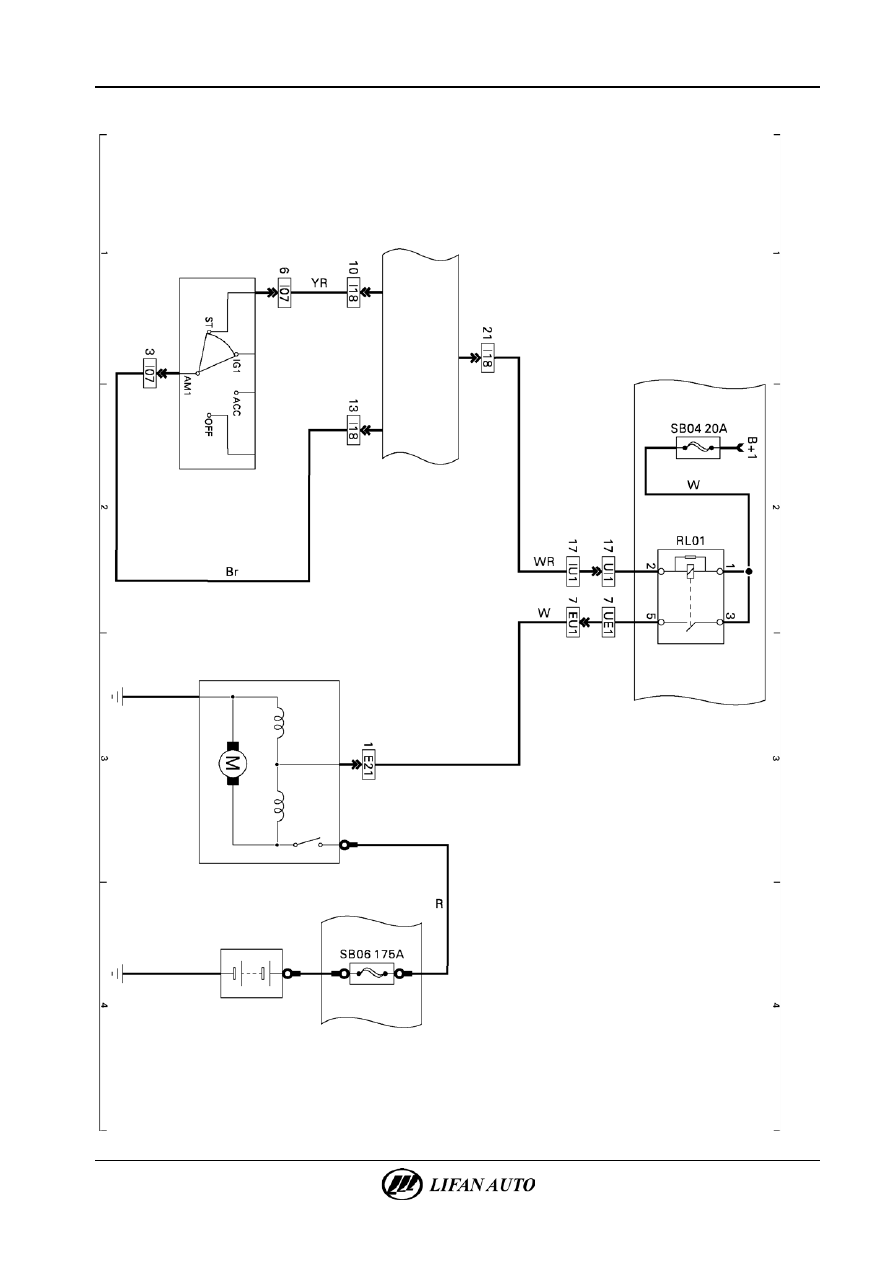

Схема электрических соединений (система пуска двигателя)



С

ис

те

м

а

пус

ка
дв

иг

ат

ел

я



Ц

ен

тр

аль

ны

й б

ло

к у

пр

ав

ле

ни

я

в м

от

орн
ом

 от

сек
е



У

пр

ав

ле

ни

е р

еле

 S

T



К

люч



заж

иг

ания
 S

T



FBCM



Ст

арт
ер



Бл

ок

 и

з 5

пл

ав

ки

х

пр

ед

ох

ра

ни

те

ле

й



Ак

кум

ул

ят

орн
ая



ба

та

ре

я



К

люч



заж

иг

ания
