Lifan 720 / Cebrium. Руководство - часть 134

21-16

Ручная коробка переключения передач (РКПП) - Коробка передач в сборе







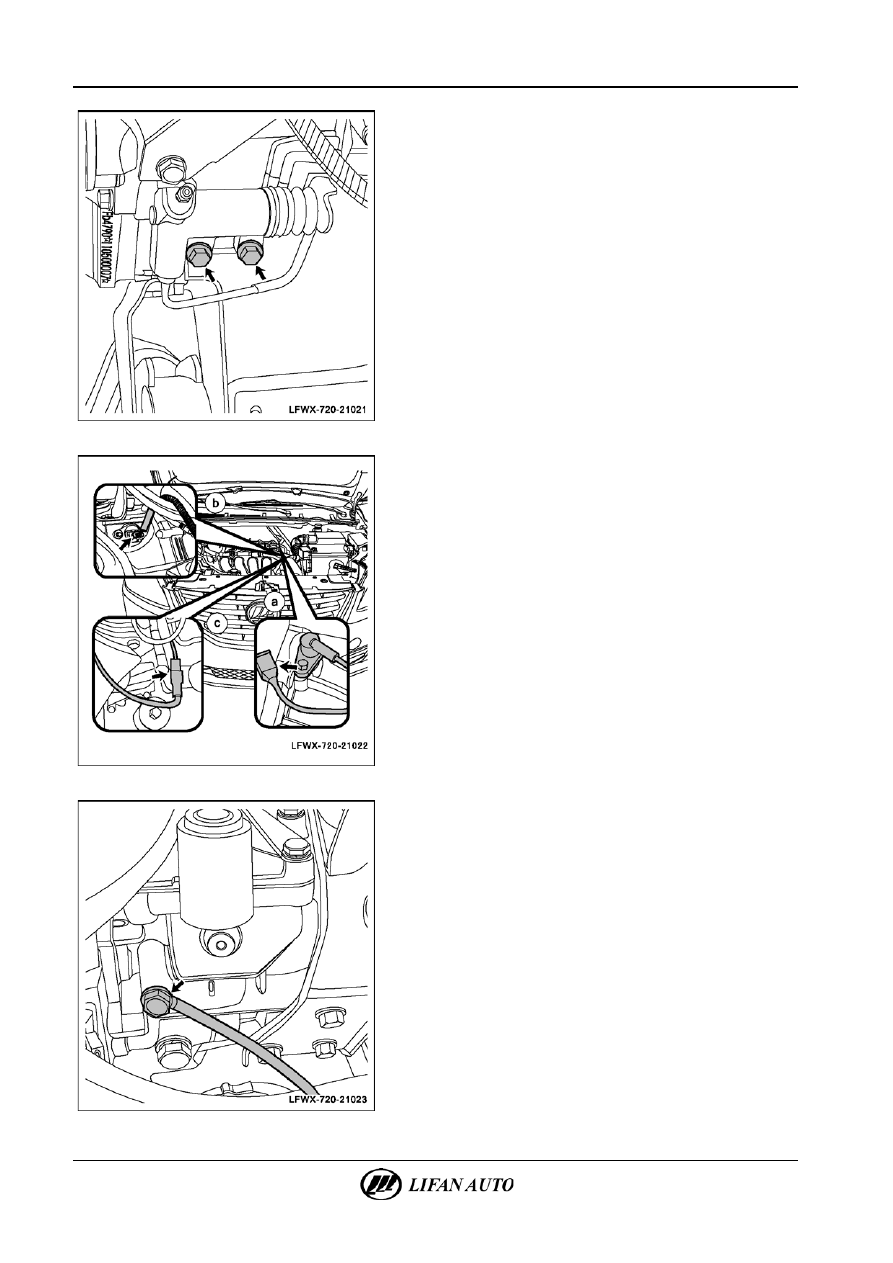

В.  Вывернуть крепежные болты рабочего цилиндра

сцепления и снять рабочий цилиндр сцепления с коробки

передач.

△ Сов

е

т



Не отсоединять гидравлическую трубку от сцепления при

снятии сцепления. Возможен пролив гидравлической жидкости.







7.

Отсоединение провода от реле и датчиков,

подключенных с коробке передач.

А.  Нажать на пружинное стопорное кольцо и отсоединить

разъем жгута проводов датчика скорости.

Б.  Отсоединить разъем датчика положения коленчатого вала.
В.  Отсоединить разъем проводки с датчика одометра.







Г.  Отсоединить крепежные болты заземляющего провода

к коробке передач.



Ручная коробка переключения передач (РКПП) - Коробка передач в сборе

21-17





8.

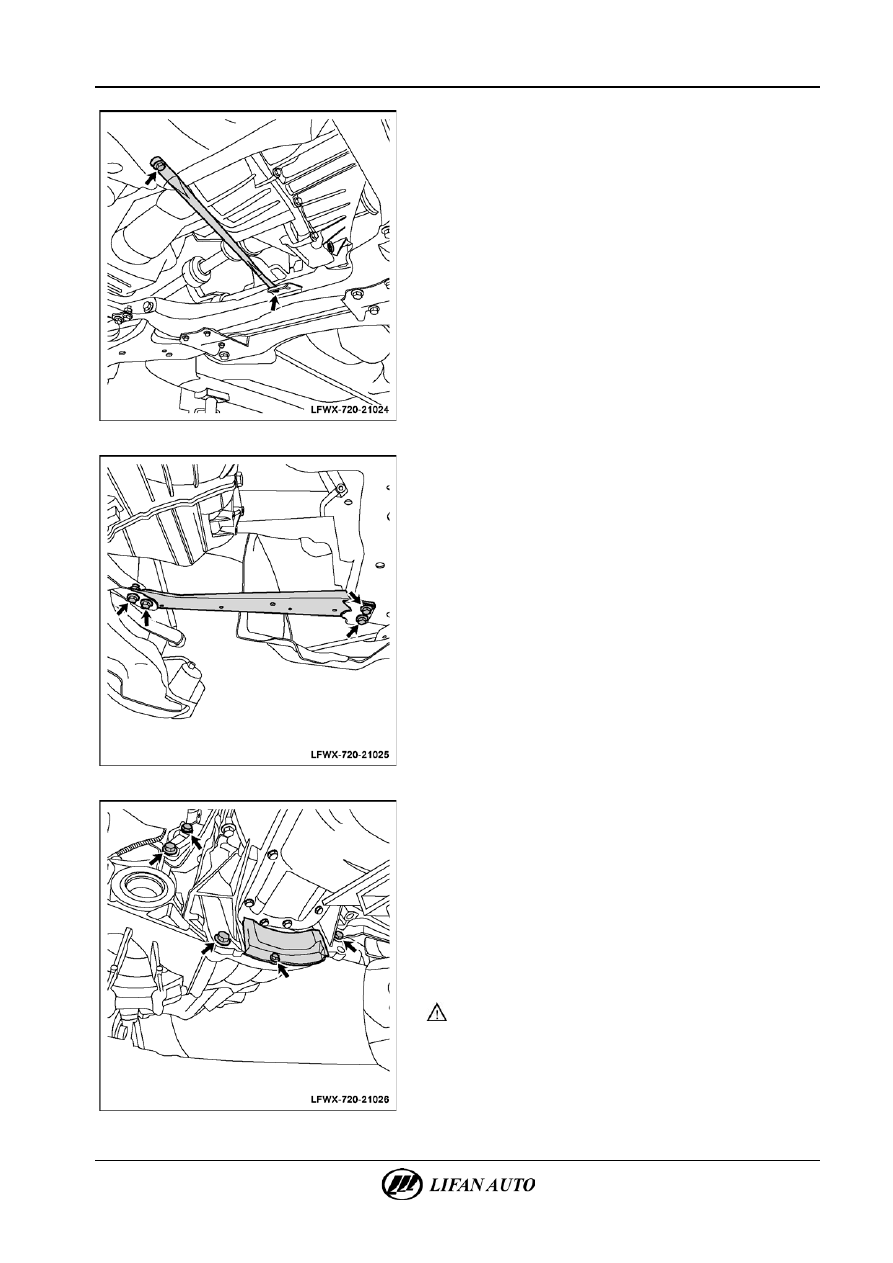

Снятие соединительной тяги опоры коробки передач

и левой передней опорной балки.

А.  Отсоединить соединительную тягу опоры коробки передач

и снять соединительную тягу.







Б.  Вывернуть крепежные болты передней левой опорной

балки коробки передач и снять левую опорную балку

коробки передач.







9.

Отсоединение коробки передач от двигателя.

А.  Вывернуть соединительные болты отсека двигателя

над коробкой передач и двигателем.

Б.  Вывернуть крепежные болты стартера и расположить

стартер на двигателе так, чтобы исключить его падение.

В.  Поднять двигатель, вывернуть крепежные болты

с прижимной пластины смотрового лючка и снять

смотровой лючок.

Г.  Упереть кронштейн в нижнюю часть двигателя; снять

соединительные болты в отсеке двигателя под коробкой

передач и двигателем.



Предупреждение.

Передняя и задняя опоры двигателя опираются на коробку

передач. При снятии коробки передач для предохранения

двигателя от падения установить под двигателем опору.

После снятия соединительных болтов между коробкой

передач и двигателем двигатель должен иметь опору.

21-18

Ручная коробка переключения передач (РКПП) - Коробка передач в сборе







10.

Разборка крепления коробки передач и снятие коробки

пере.дач в сборе



Предупреждение.

Перед снятием крепления коробки передач установить

опору под коробку передач для исключения падения

и травмирования персонала.
А.  Установить опору под коробку передач и вывернуть болты

с левой опоры крепления коробки передач.

Б.  Вывернуть соединительные болт с левой опоры

и отсоединить соединительный кронштейн от коробки

передач и левой опоры.







В.  Вывернуть соединительный болт с левого кронштейна

опоры и отсоединить кронштейн от кузова.







Г.  Вывернуть крепежные болты задней опоры от коробки

передач.

Д.  Вывернуть соединительные болты задней опоры от

коробки передач и снять соединительный кронштейн

между задней опорой и коробкой передач.



Ручная коробка переключения передач (РКПП) - Коробка передач в сборе

21-19





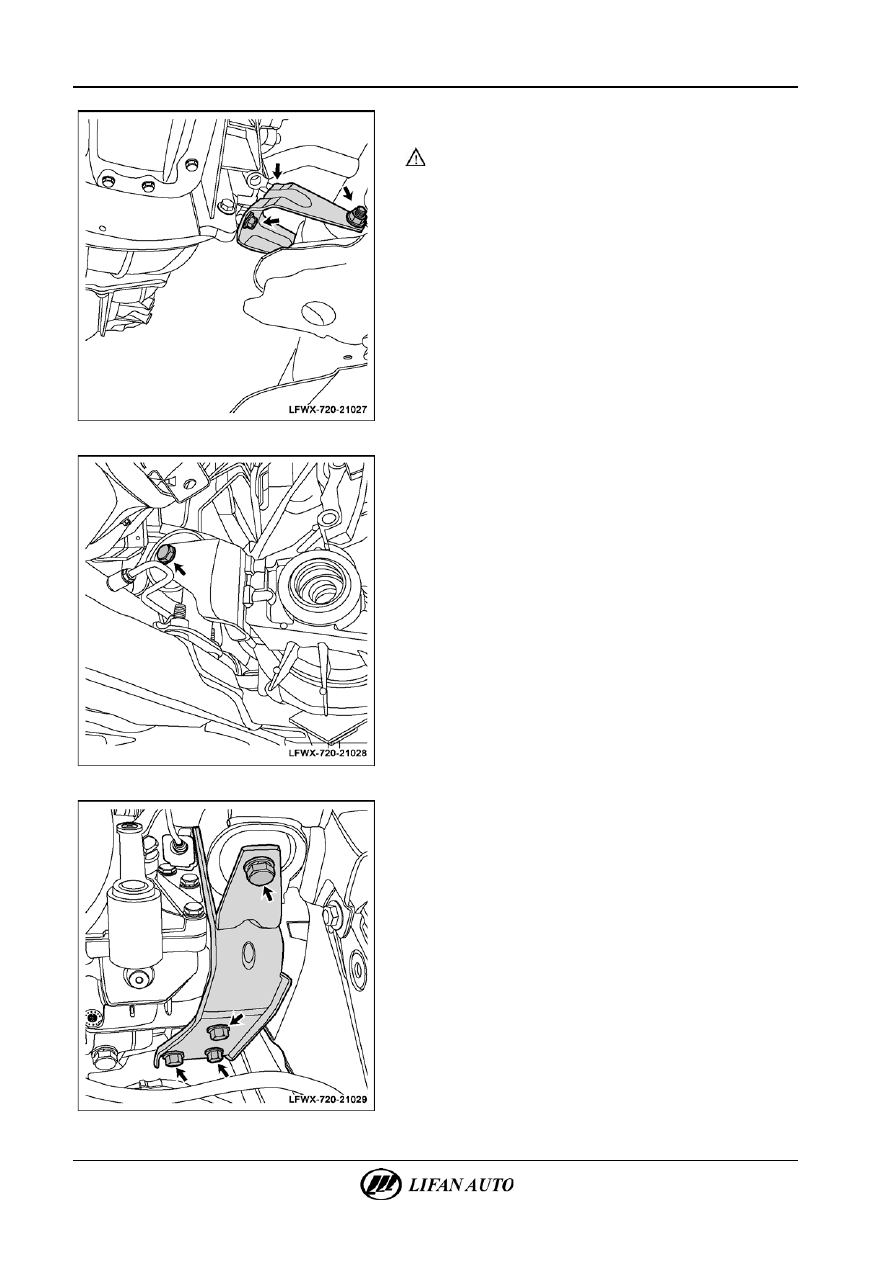

Е.  Потянуть коробку передач назад для отсоединения

первичного вала коробки передач от сцепления.

Ж.  Медленно опустить опору и снять коробку передач.







11.

Установка коробки передач.

А.  Установить коробку передач на опору и закрепить ее;

поднять опору так, чтобы выровнять первичный вал

коробки передач с отверстием ведомого диска сцепления

и установить коробку передач.



Предупреждение.

Установку коробки передач необходимо выполнять вместе

с помощником для предотвращения падения коробки

передач и исключения повреждения или травмирования

персонала.
Б.  Ввернуть соединительные болты, которые удобно

устанавливать под коробкой передач и двигателем,

и установить стартер.







12.

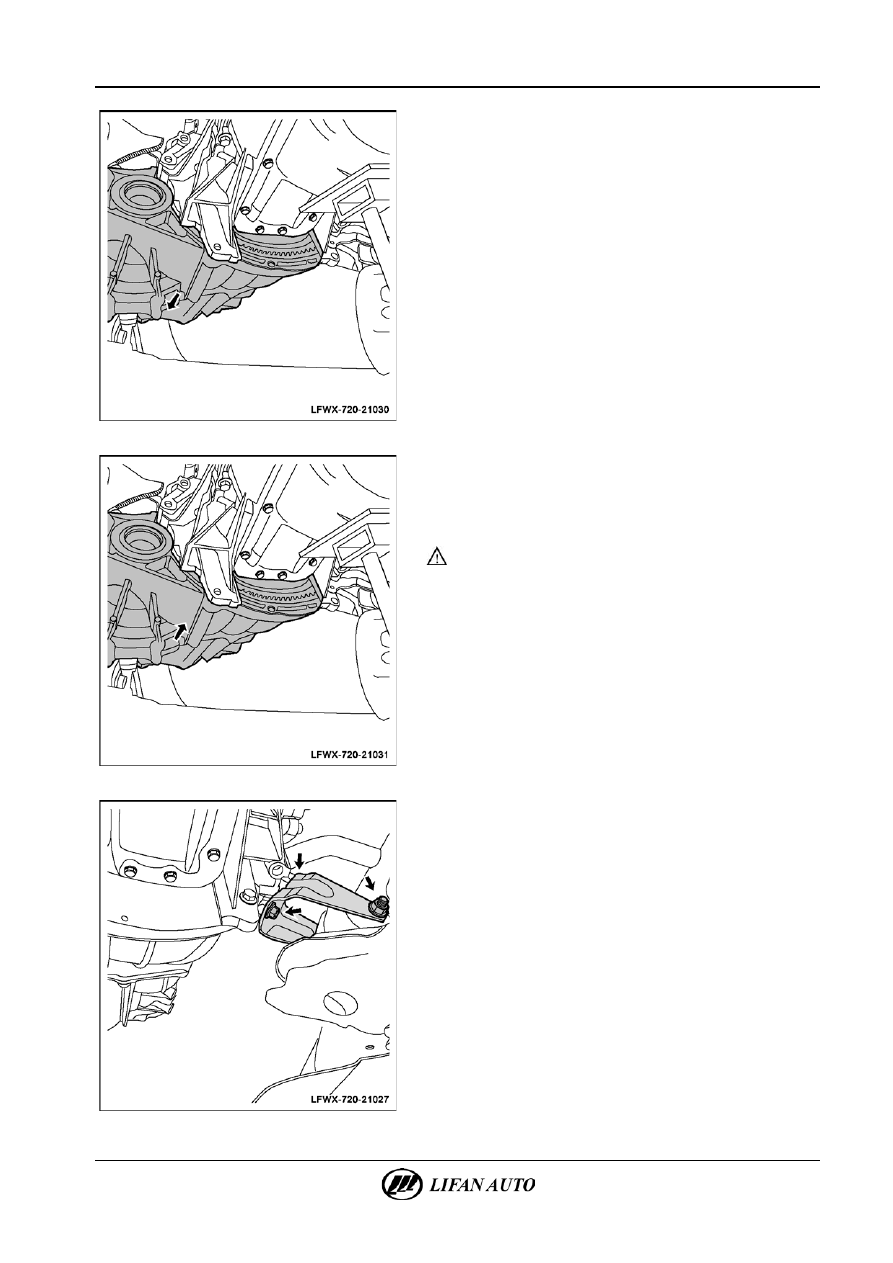

Установка крепления коробки передач.

А.  Установить левый кронштейн опоры коробки передач,

ввернуть крепежные болты и затянуть их.
Момент затяжки: 60 Н·м.

Б.  Выровнять по высоте кронштейн и вставить

соединительные болты левого кронштейна опоры

и затянуть их.
Момент затяжки: 60 Н·м.
