Ручная коробка переключения передач (РКПП) - Коробка передач в сборе





Разборка



1.

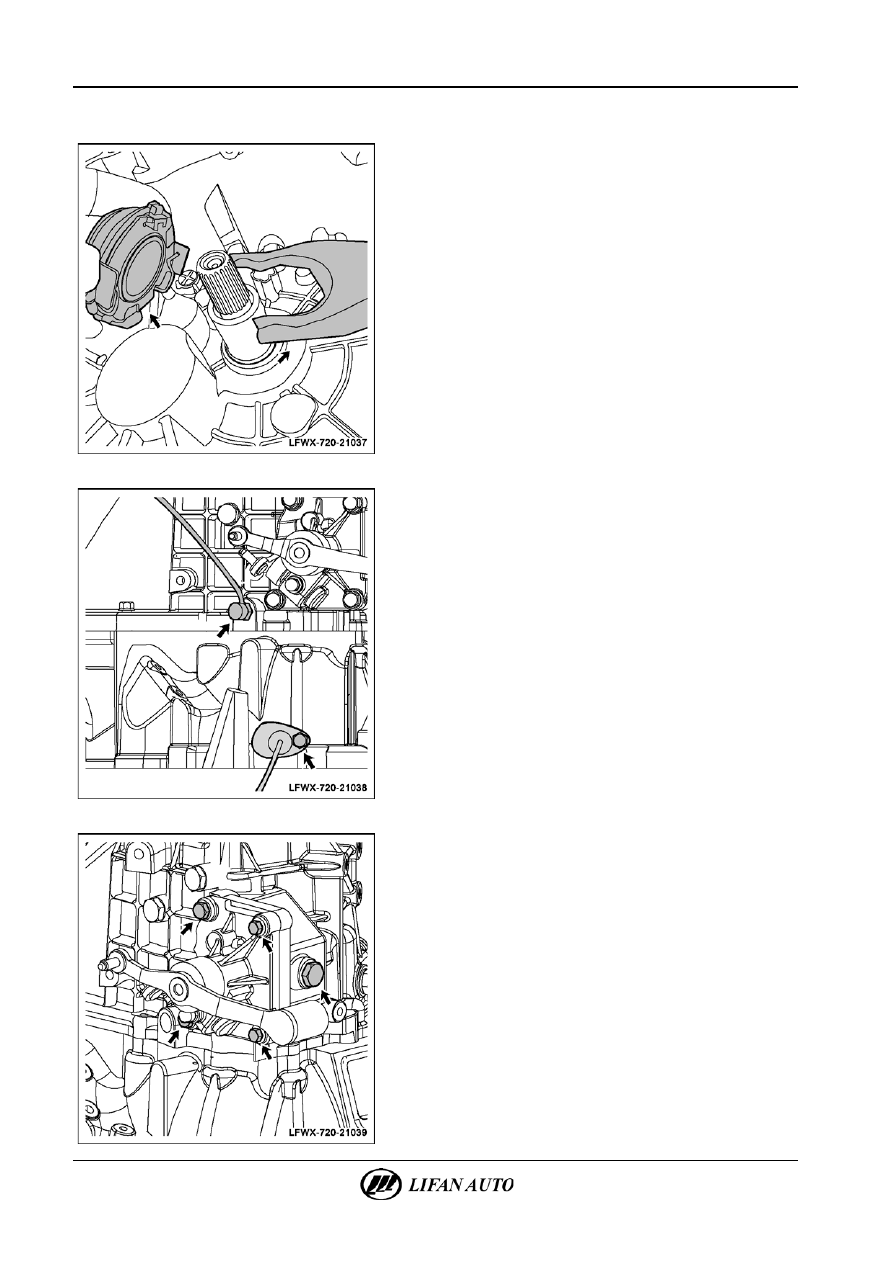

Снятие вилки сцепления и выжимного подшипника

(см. главу 22 «Сцепление. Сцепление, разборка)».







2.

Снятие выключателя фонаря заднего хода и датчика

с коробки передач.

А.  Снять выключатель фонаря заднего хода коробки передач

в сборе.

Б.  Снять крепежные болты датчика положения коленчатого

вала и снять датчик.







3.

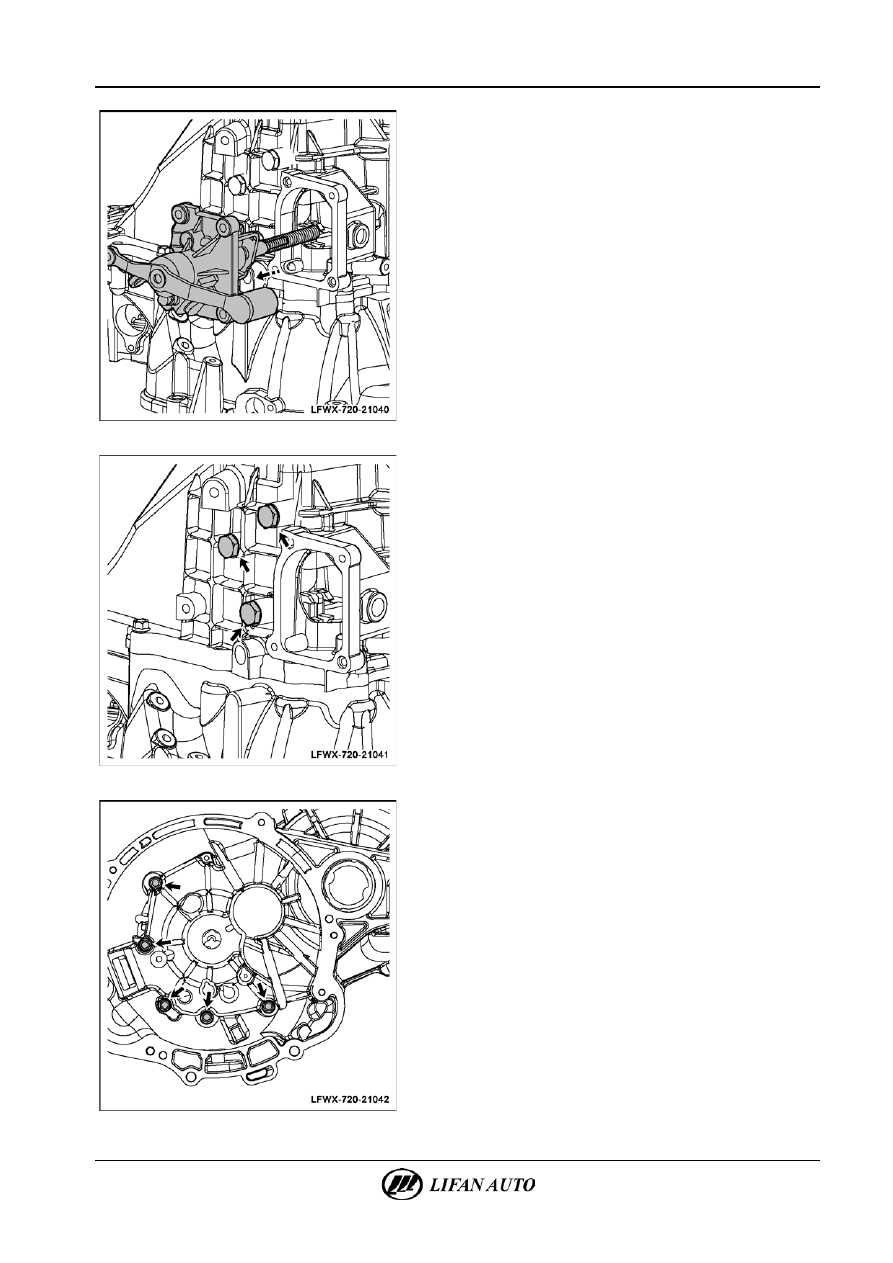

Снятие механизма переключения и выбора передач.

А.  Снять крепежные болты рычага переключения коробки

передач.

Б.  Снять крепежные болты механизма выбора передач.



Ручная коробка переключения передач (РКПП) - Коробка передач в сборе

21-25





В.  Снять механизм выбора передач и возвратную пружину.







Г.  Снять фиксирующие болты 3-й и 4-й передач.
Д.  Снять фиксирующие болты 1-й и 2-й передач.
Е.  Снять фиксирующие болты 5-й передачи.







4.

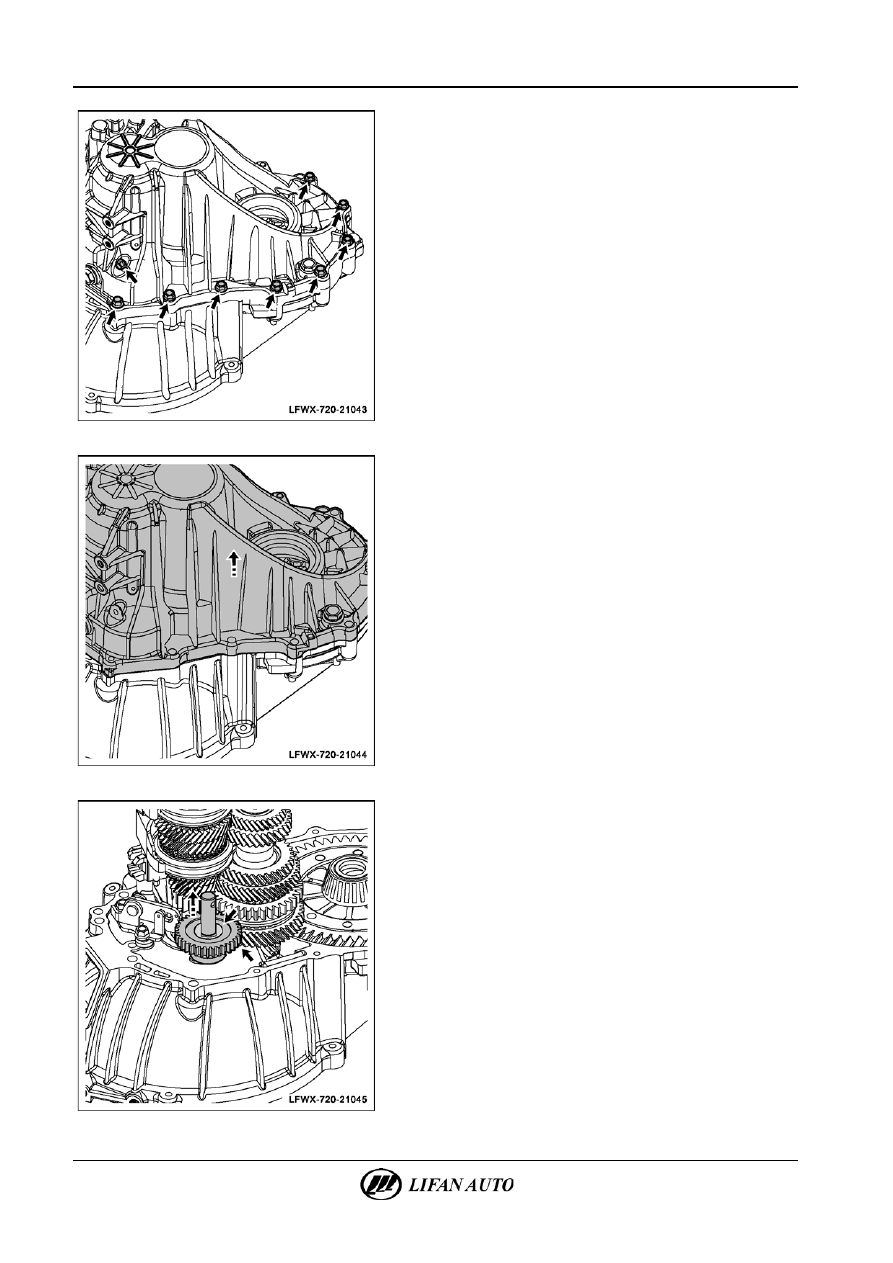

Снятие корпуса коробки передач.

А.  Снять соединительные болты (с картера сцепления),

крепящие картер сцепления с корпусом коробки передач.

21-26

Ручная коробка переключения передач (РКПП) - Коробка передач в сборе







Б.  Положить картер сцепления вместе с коробкой передач

картером сцепления вниз и вывернуть с корпуса

крепежные болты оси промежуточной шестерни заднего

хода.

В.  Снять соединительные болты (с картера сцепления),

крепящие картер сцепления с корпусом коробки передач.







Г.  Снять корпус коробки передач.
△ Сов

е

т



Отсоединение коробки передач от картера сцепления может

быть затруднено из-за герметика, наносимого между корпусами

во время установки. Рекомендуется использовать резиновый

молоток, легкими ударами которого по определенным точкам

обеспечивается освобождение корпуса коробки передач и его

дальнейшее снятие.
Д.  Снять прокладки с подшипника первичного вала.







5.

Снятие промежуточной шестерни заднего хода.

А.  Вытянуть вверх ось промежуточной шестерни заднего

хода.

Б.  Снять промежуточную шестерню заднего хода

и прокладки.



Ручная коробка переключения передач (РКПП) - Коробка передач в сборе

21-27





В.  Снять крепежные болты опоры рычага промежуточной

шестерни заднего хода.

Г.  Снять качающийся рычаг шестерни обратного хода вместе

с кронштейном и опорой.







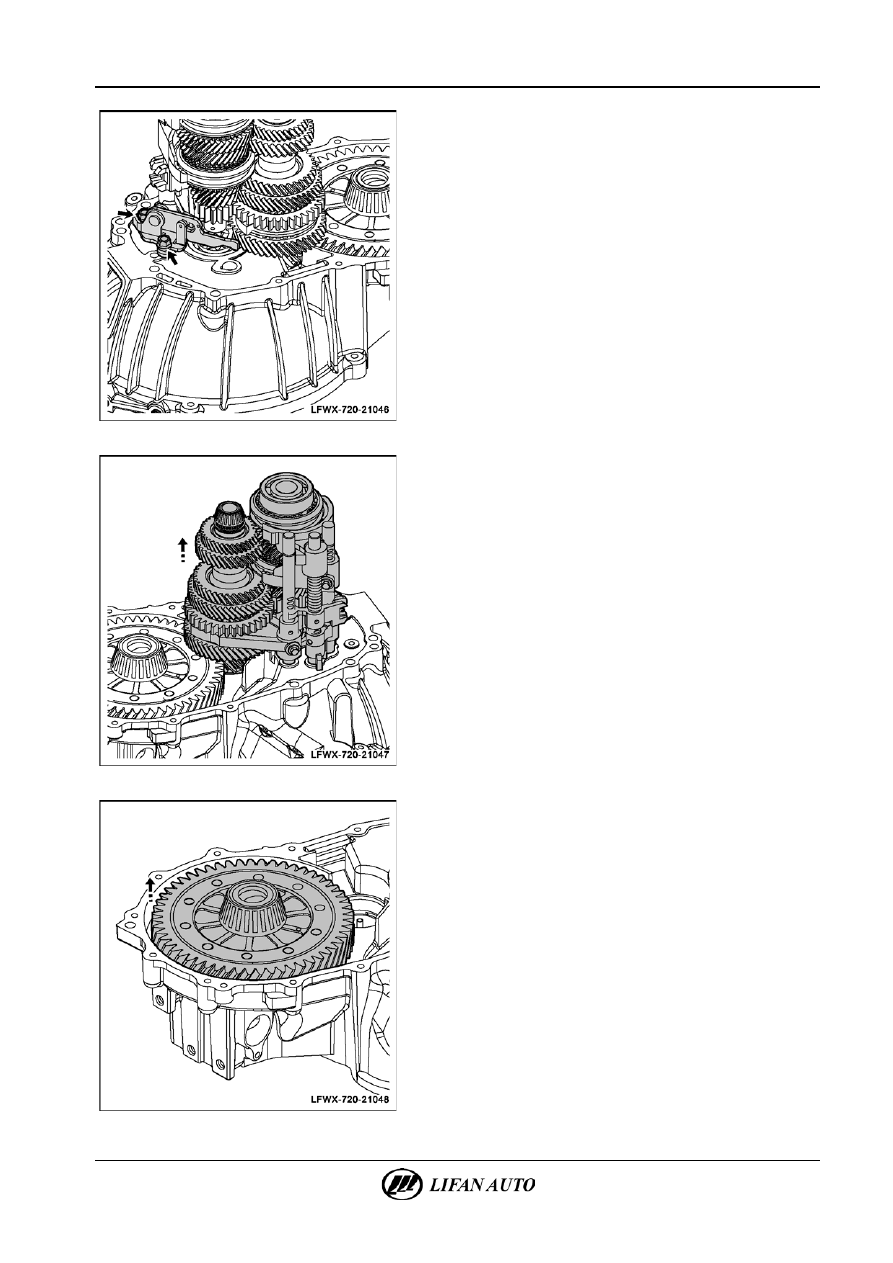

6.

Снятие промежуточного вала коробки передач,

первичного вала и вторичного вала в сборе.

А.  Для облегчения снятия трех валов рекомендуется

поочередно пошатывать все валы.

Б.  Снять одновременно промежуточный вал, первичный вал

и вторичный вал.

△ Сов

е

т



Для облегчения выполнения работ рекомендуется выполнять

снятие и установку коробки передач в собранном виде.

Во время снятия коробки передач два человека могут работать

одновременно. Поднять дифференциал, снять промежуточный

вал, первичный и вторичный валы.
В.  Снять промежуточный вал и отсоединить первичный вал

от вторичного вала.







7.

Снятие дифференциала в сборе.
