Ручная коробка переключения передач (РКПП) - Узел первичного вала







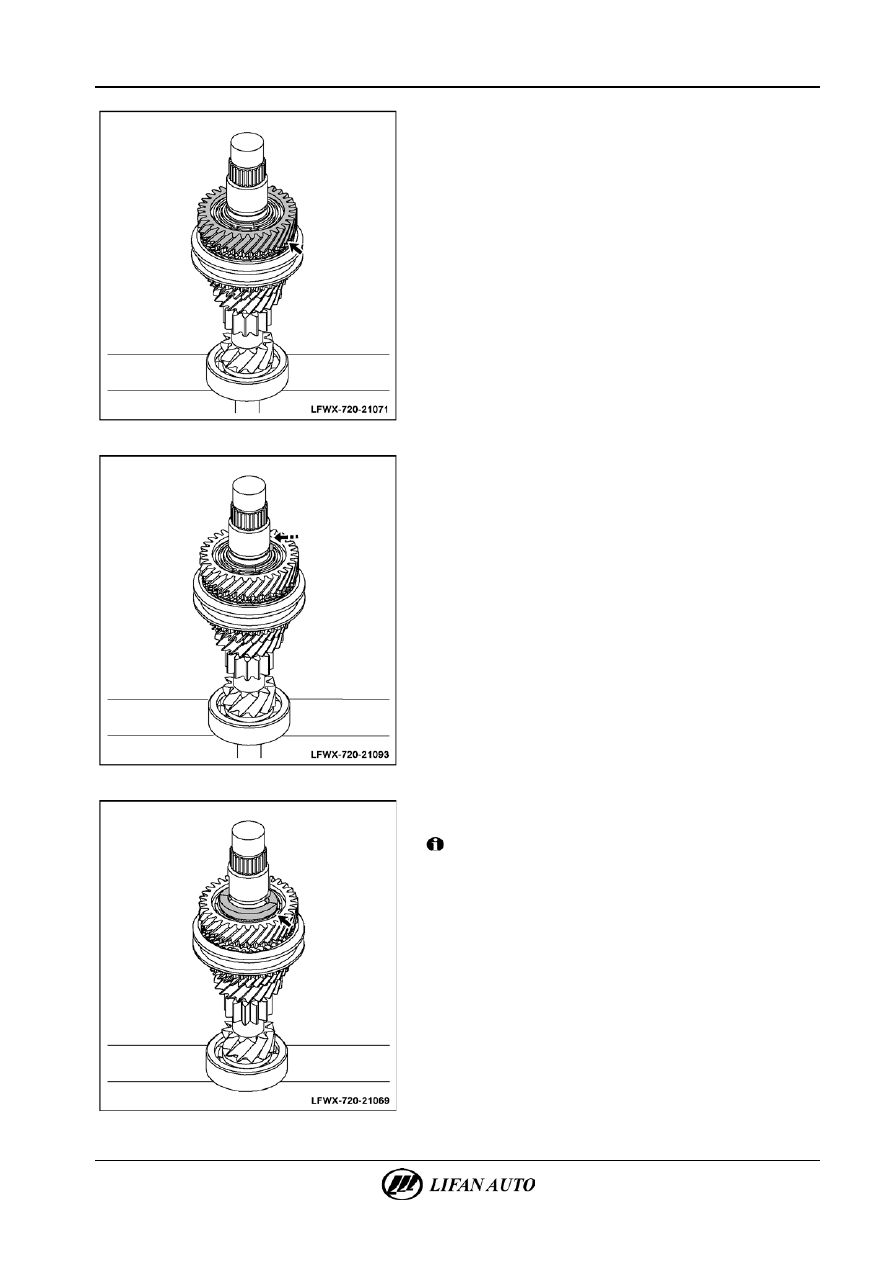

В.  Установить гибкое стопорное кольцо 3/4-й передач.



Внимание!

Выбрать гибкое распорное кольцо с соответствующими

характеристиками так, чтобы зазор между стопорным

кольцом и стенкой канавки не превышал 0,07 мм.







Г.  Установить кольцо синхронизатора шестерни 4-й

передачи.







5.

Установка шестерни 3-й передачи.

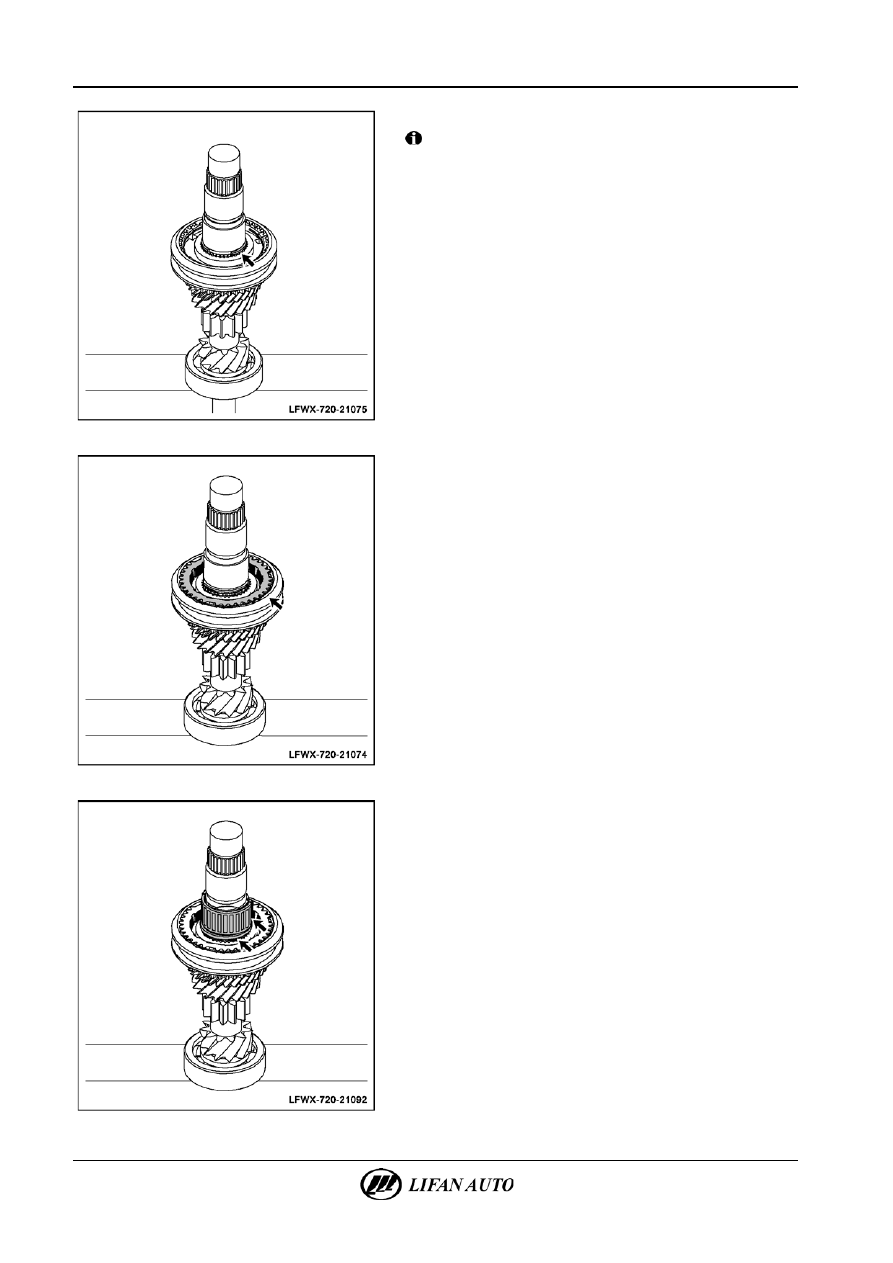

А.  Установить кольца игольчатого подшипника шестерни 4-й

передачи и установить игольчатый подшипник.



Ручная коробка переключения передач (РКПП) - Узел первичного вала

21-49





Б.  Установить шестерню 4-й передачи.







В.  Установить стопорный штифт шестерни 4-й передачи

в первичный вал.







Г.  Установить распорную втулку ведущей шестерни 4-й

передачи.



Внимание!

Выровнять два выступа распорной втулки с упорным

штифтом.

21-50

Ручная коробка переключения передач (РКПП) - Узел первичного вала







Д.  Установить стопорное кольцо распорной втулки шестерни

4-

й передачи в две распорные втулки.







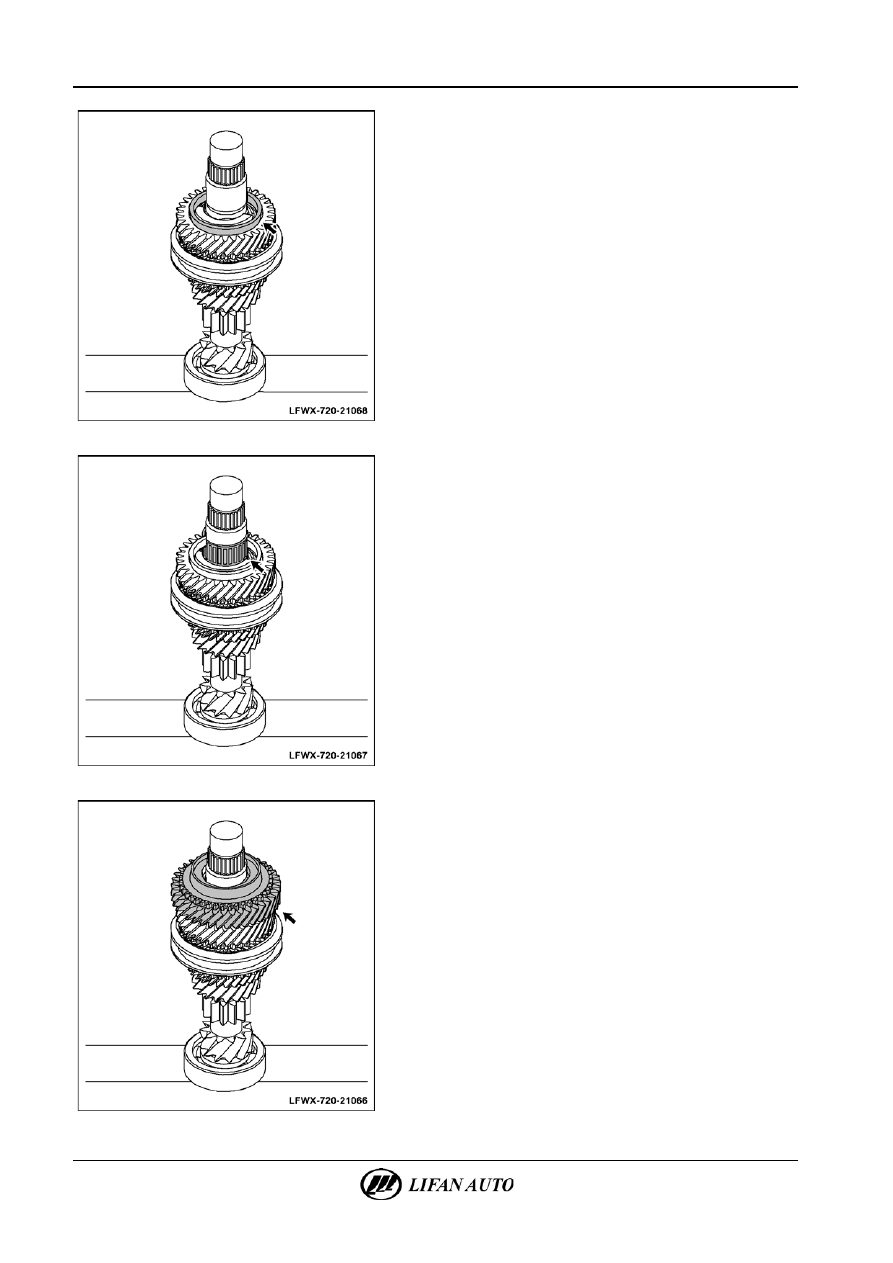

6.

Установка шестерни 5-й передачи.

А.  Установить игольчатый подшипник шестерни 5-й

передачи.







Б.  Установить шестерню 5-й передачи.



Ручная коробка переключения передач (РКПП) - Узел первичного вала

21-51





В.  Установить кольцо синхронизатора шестерни 5-й

передачи.







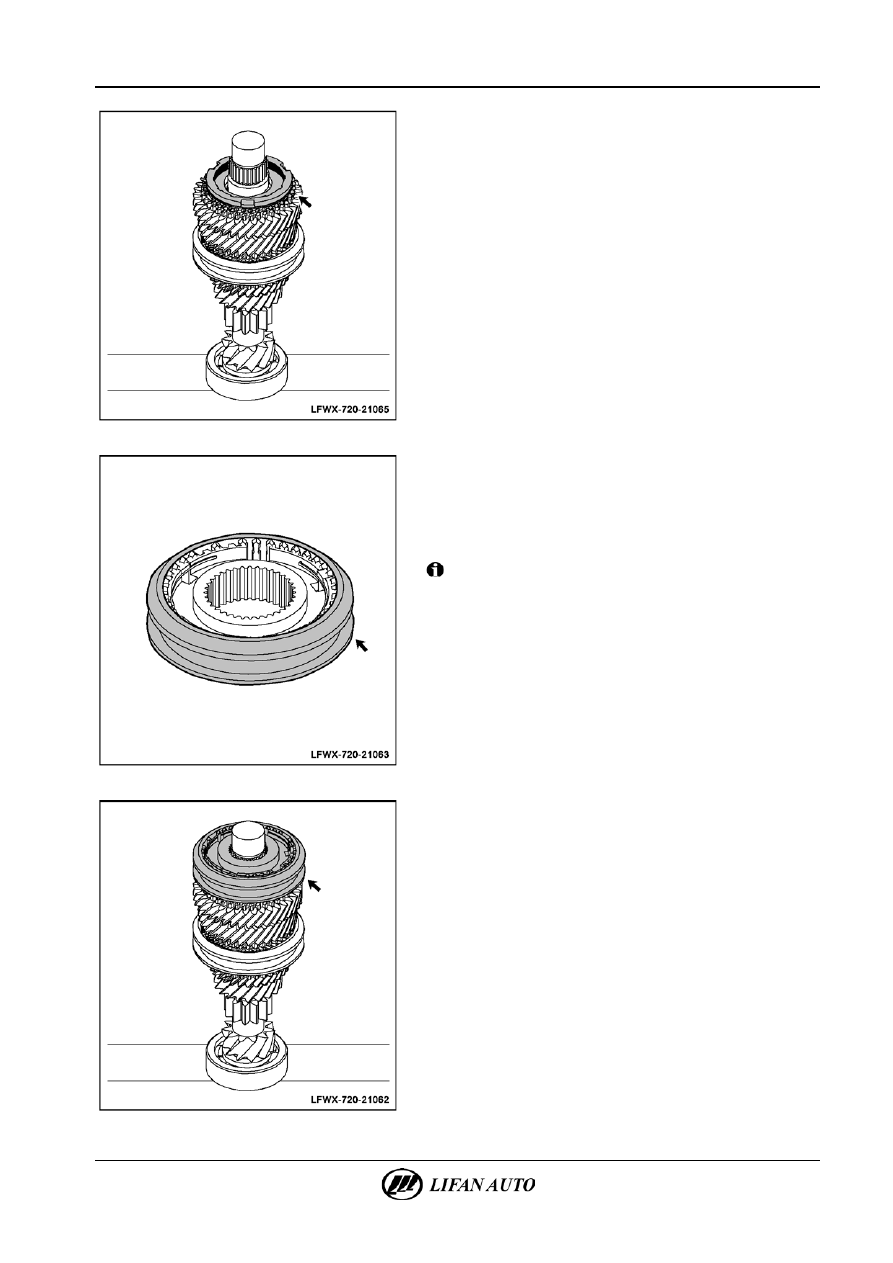

7.

Установка синхронизатора шестерни 5-й передачи.

А.  Установить ступицу шестерни синхронизатора 5-й

передачи в скользящую муфту синхронизатора; установить

сухарь синхронизатора в три паза ступицы шестерни

синхронизатора; закрепить с двух сторон гибкими

стопорными кольцами.



Внимание!

Обратить внимание на направление (метка «верх»)

скользящей муфты при установке.







Б.  Используя метку «верх», отмеченную во время разборки,

установить ступицу шестерни синхронизатора на

первичный вал и плотно запрессовать ее.
