21-88

Ручная коробка переключения передач (РКПП) - Узел механизма переключения передач







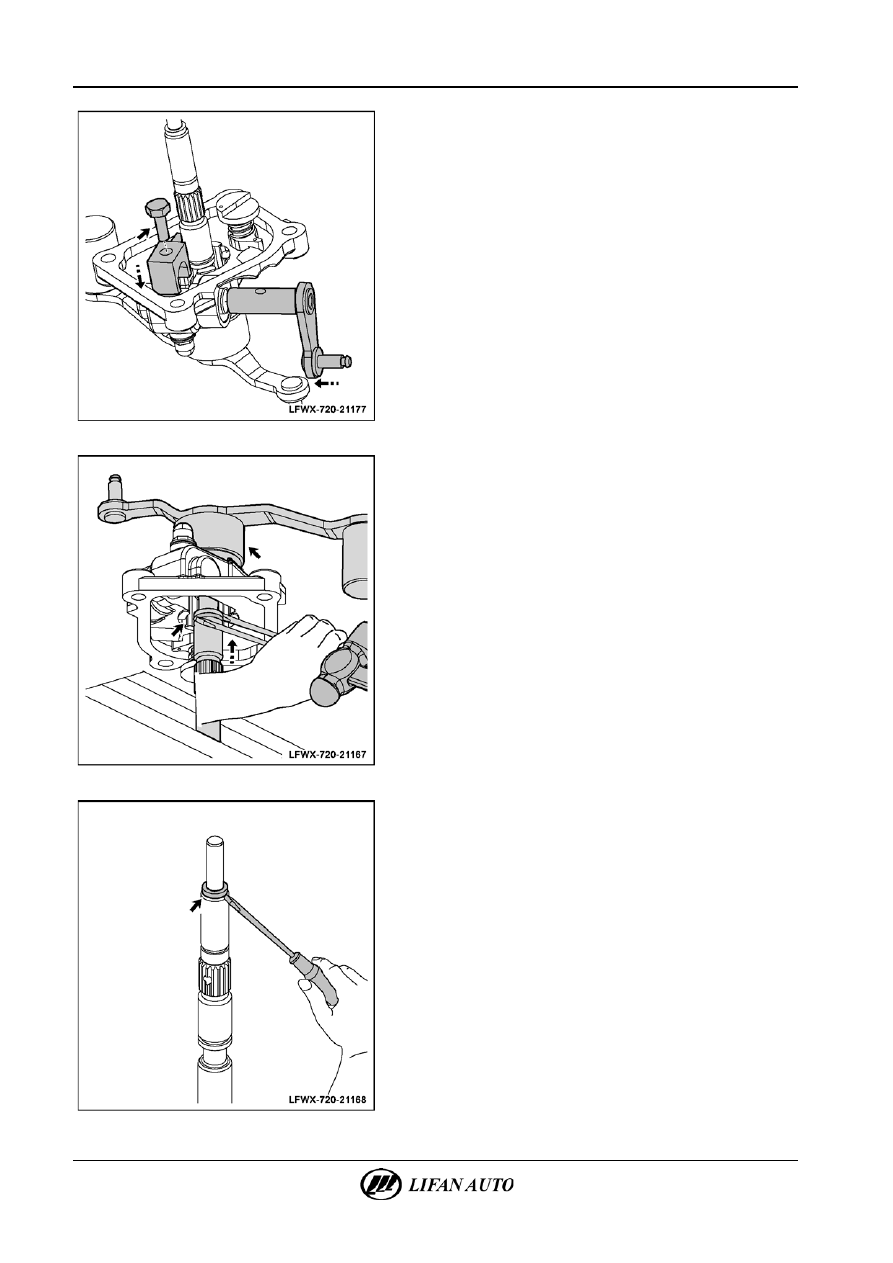

2.

Снятие качающейся серьги рычага переключения.

А.  Вывернуть крепежные болты качающейся серьги и снять

поперечный рычаг переключения, затем снять качающуюся

серьгу рычага переключения.







3.

Нейлоновая шайба переключателя передач.

А.  Снять стопорное кольцо направляющей рычага

переключения.

Б.  Снять направляющую рычага переключения и кожух

с крышки рычага.







В.  С помощью отвертки снять нейлоновую шайбу

с направляющей вала рычага переключения.



Ручная коробка переключения передач (РКПП) - Узел механизма переключения передач

21-89





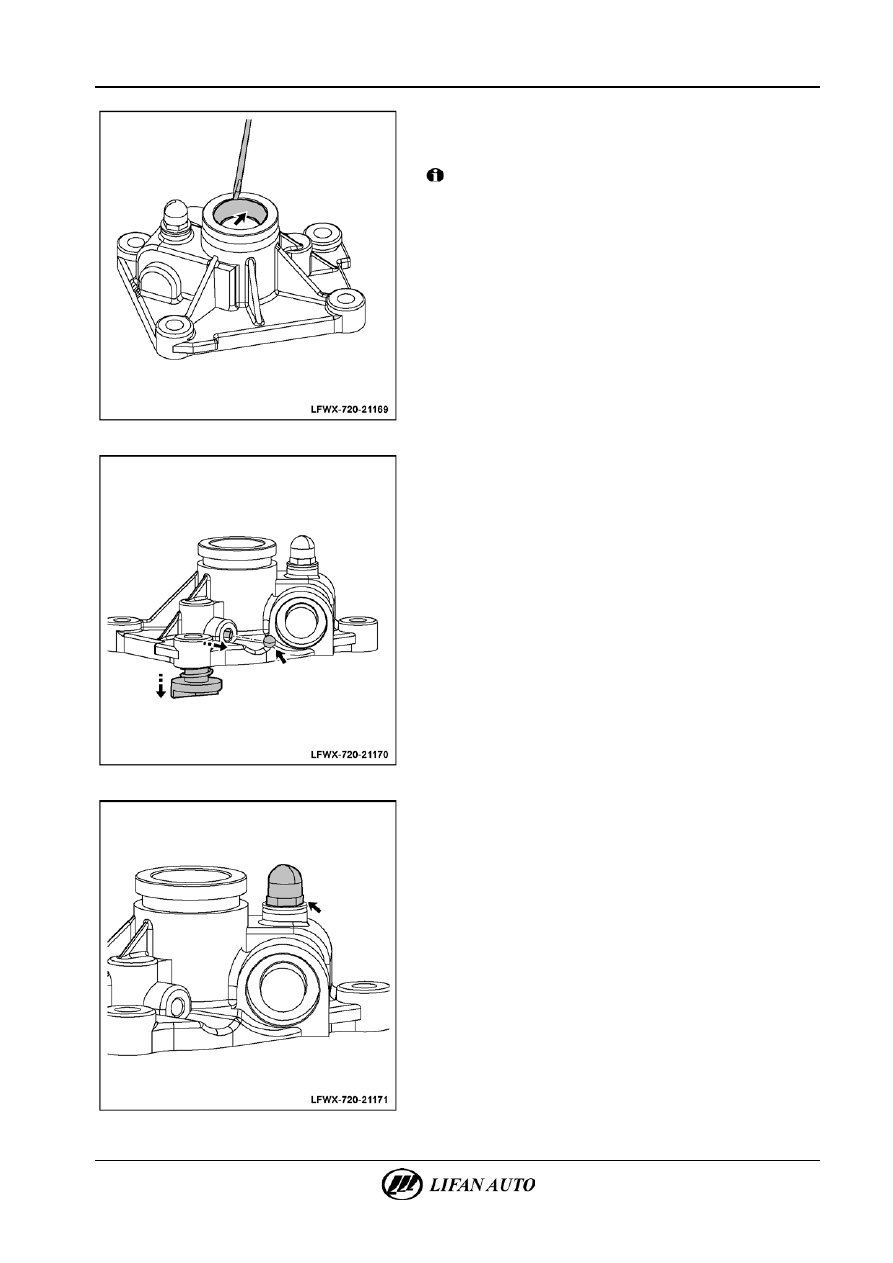

4.

Снятие крышки с рычага переключения передач.

А.  С помощью отвертки снять сальник с крышки рычага

переключения.



Внимание!

Запрещено повторное использование сальника после

снятия.







Б.  Снять уплотнительный шарик с блокирующего кулачка

вала 5-й передачи и обратного хода. С помощью

магнитного стержня вынуть штифт с блокирующего

кулачка вала 5-й передачи и обратного хода.

В.  Снять блокирующий кулачок и пружину с вала 5-й

передачи и обратного хода.







Г.  Вывернуть болт вентиляционной пробки и снять

вентиляционную пробку.

21-90

Ручная коробка переключения передач (РКПП) - Узел механизма переключения передач





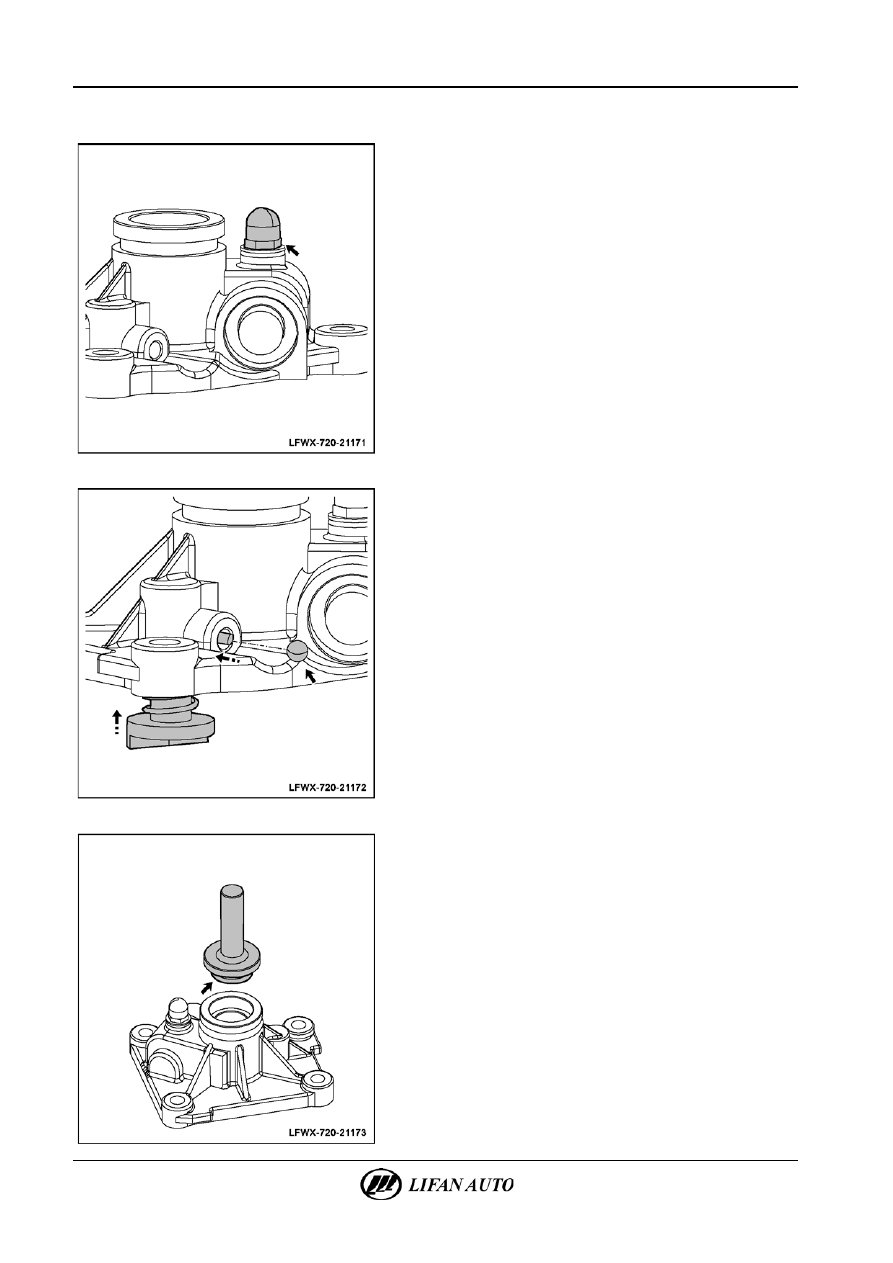

Сборка



1.

Установка крышки на рычаг переключения передач.

А.  Установить вентиляционную пробку и ввернуть болт

вентиляционной пробки.







Б.  Установить обратную пружину и блокирующий кулачок

в отверстие крышки рычага переключения 5-й передачи и

обратного хода. Придавить блокирующий кулачок рычага

переключения 5-й передачи и обратного хода, совместить

отверстия и вставить блокирующий штифт кулачка рычага

переключения 5-й передачи и обратного хода.

В.  Вставить в шплинтовое отверстие шарики с герметиком.







Г.  Установить сальник в крышке рычага переключения

с помощью инструмента для установки сальника.



Ручная коробка переключения передач (РКПП) - Узел механизма переключения передач

21-91





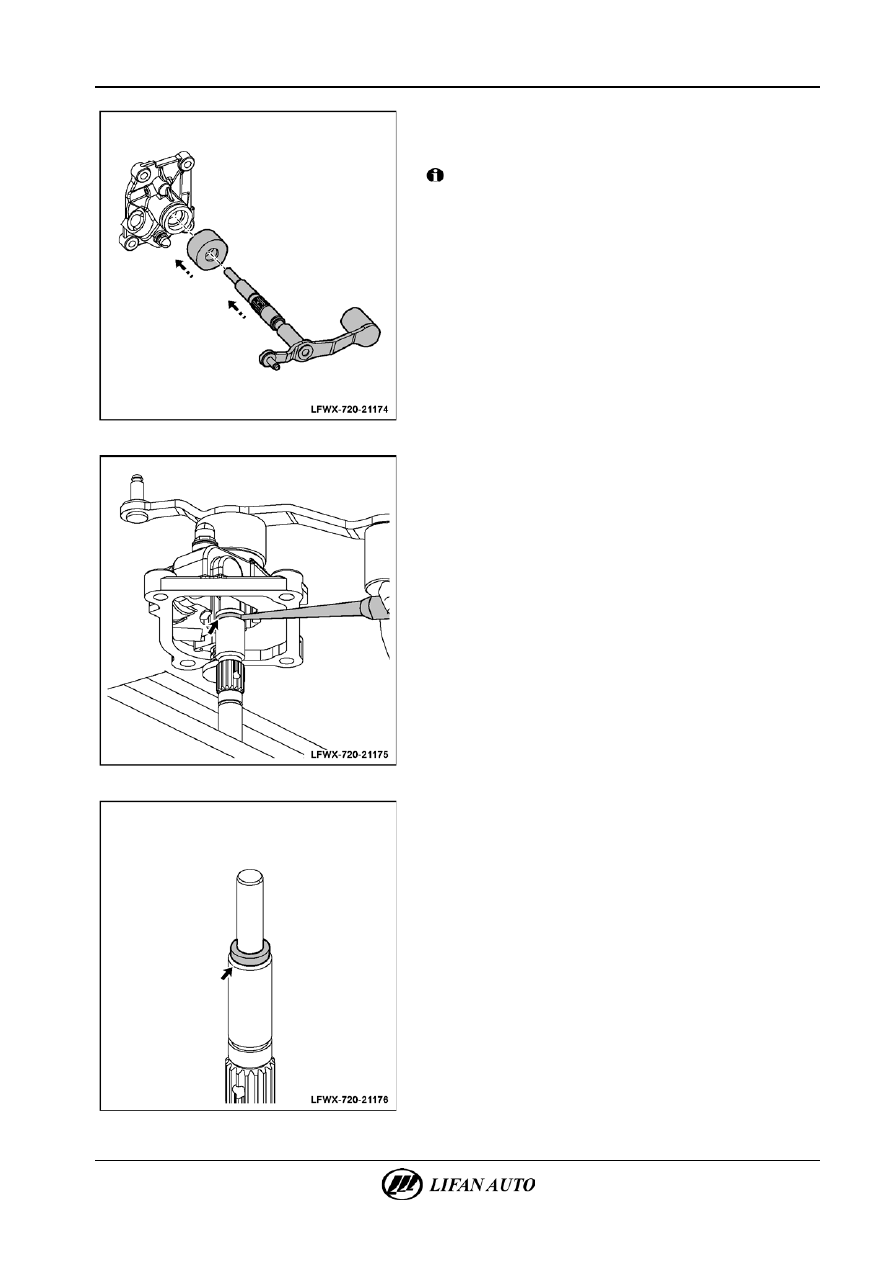

2.

Установка направляющей рычага переключения.

А.  Установить направляющую рычага переключения и кожух

на крышку рычага.



Внимание!

При установке направляющей рычага переключения

принять меры к тому, чтобы не повредить сальник

крышки рычага переключения.







Б.  Установить стопорное кольцо направляющей рычага

переключения передач в канавку на рычаге переключения.







В.  Установить нейлоновые шайбы направляющей рычага

переключения на рычаг переключения.
