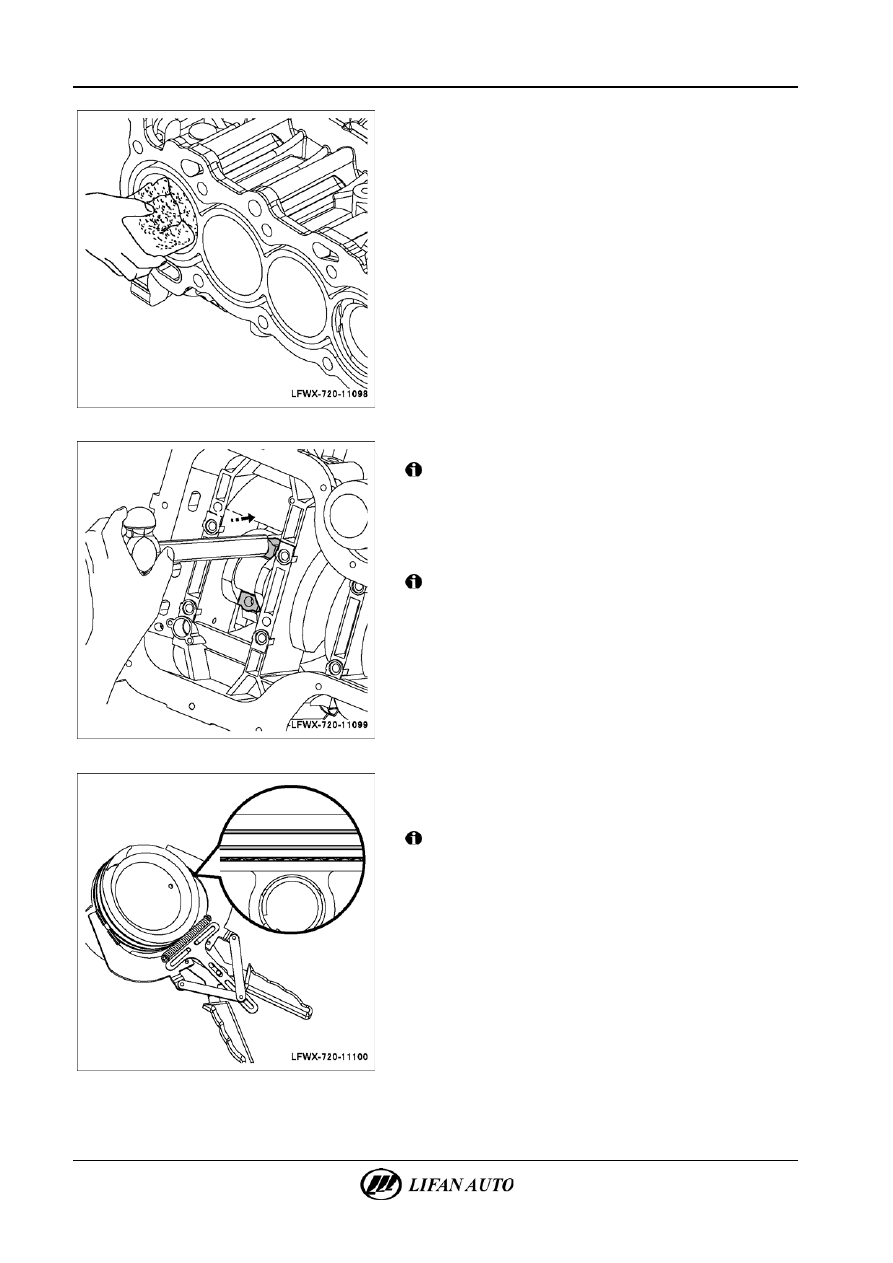

11-104

Механические компоненты двигателя - Шатун поршня







Д.  Удалить все углеродистые отложения на поверхности

цилиндра.







Е.  Извлечь поршни.



Внимание!

Во избежание повреждения поверхности шатуна

необходимо использовать деревянный брусок или кусок

резины вместо металлического предмета для извлечения

поршней.
Ж.  Извлечь поршни с другой стороны.



Внимание!

Необходимо размещать поршень и шатун в правильной

последовательности. Запрещается изменять

последовательность.







8.

Разборка узла поршня и шатуна.

А.  С помощью расширителя снять верхнее, второе

и комбинированное маслосъемные кольца.



Внимание!

Разместить поршневые кольца и комбинированное

маслосъемное кольцо в правильном порядке и нанести

метки.



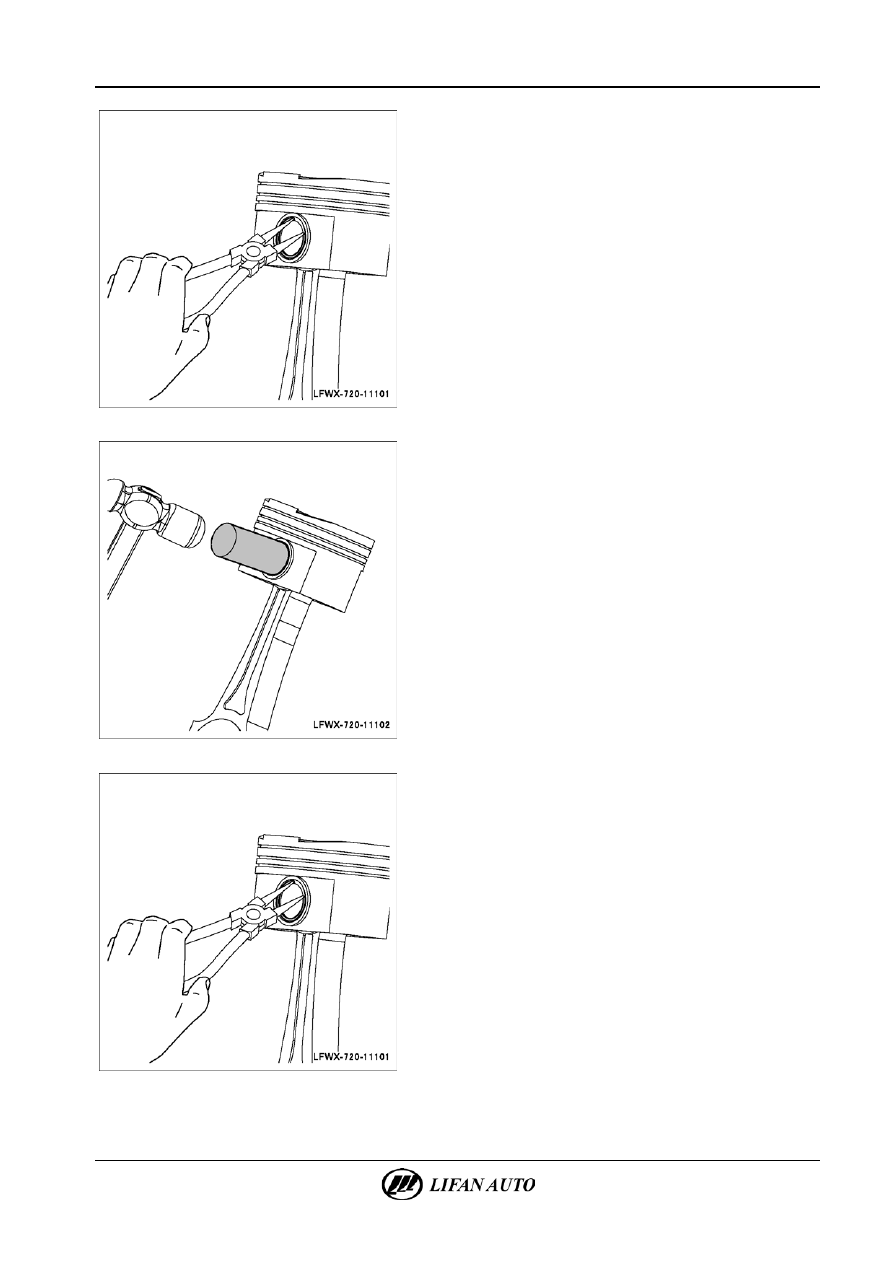

Механические компоненты двигателя - Шатун поршня

11-105





Б.  Снять два стопорных кольца поршневого пальца

с помощью щипцов для пружинных стопорных колец.







В.  Извлечь поршневой палец выталкиванием.







9.

Сборка узла поршня и шатуна.

А.  С помощью щипцов установить пружинное стопорное

кольцо поршневого пальца с одной стороны установочного

отверстия поршневого пальца.

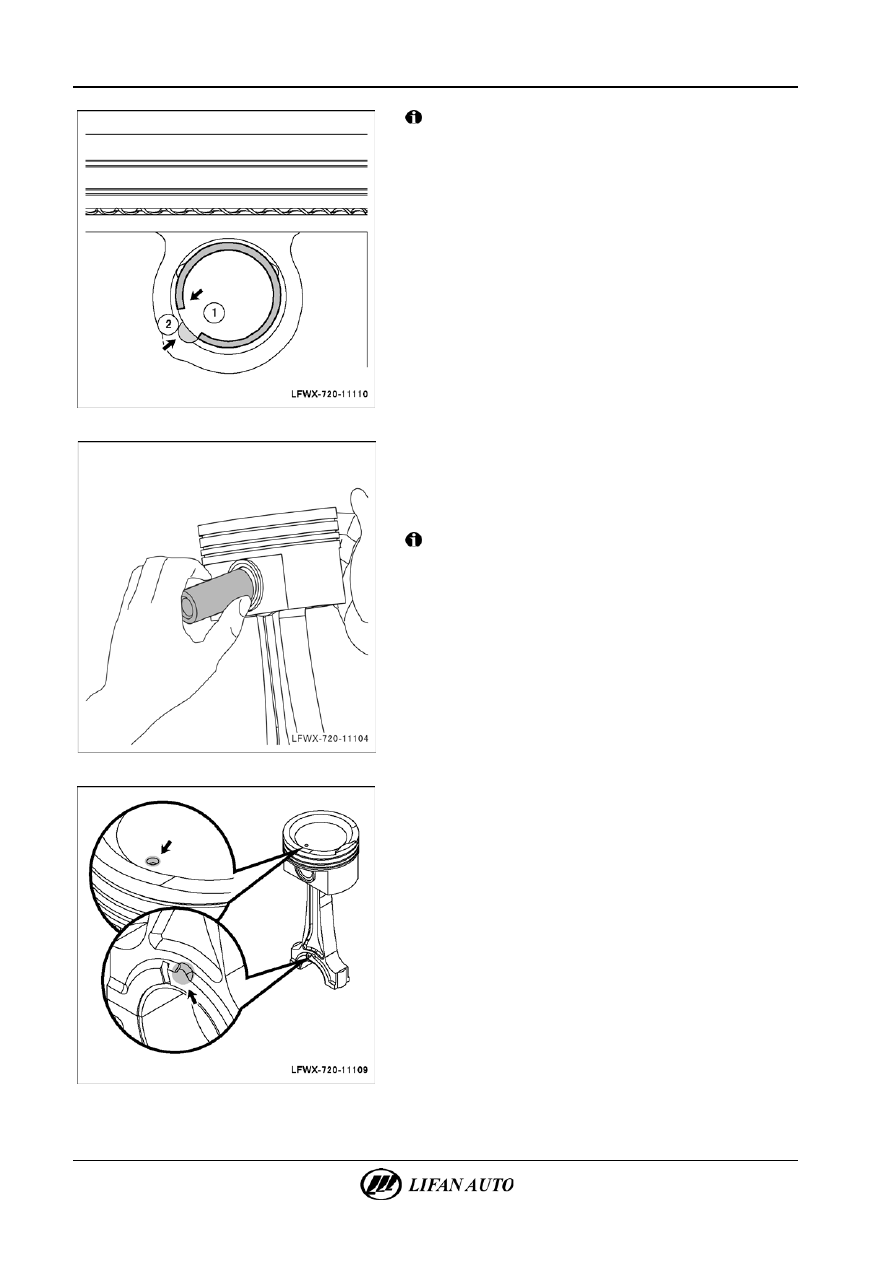

11-106

Механические компоненты двигателя - Шатун поршня









Внимание!

Как показано на рисунке, убедиться, что конец 1

пружинного стопорного кольца поршневого пальца

расположен со стороны 2 установочного отверстия.







Б.  Равномерно нанести слой чистого масла на поршневой

палец.

В.  Выровнять верхний конец шатуна с установочным

отверстием поршневого пальца и вставить поршневой

палец в отверстие.



Внимание!

•

После установки повернуть поршневой палец.

Убедиться, что поршневой палец свободно вращается.







•

При установке необходимо выровнять передние метки

поршня и шатуна.



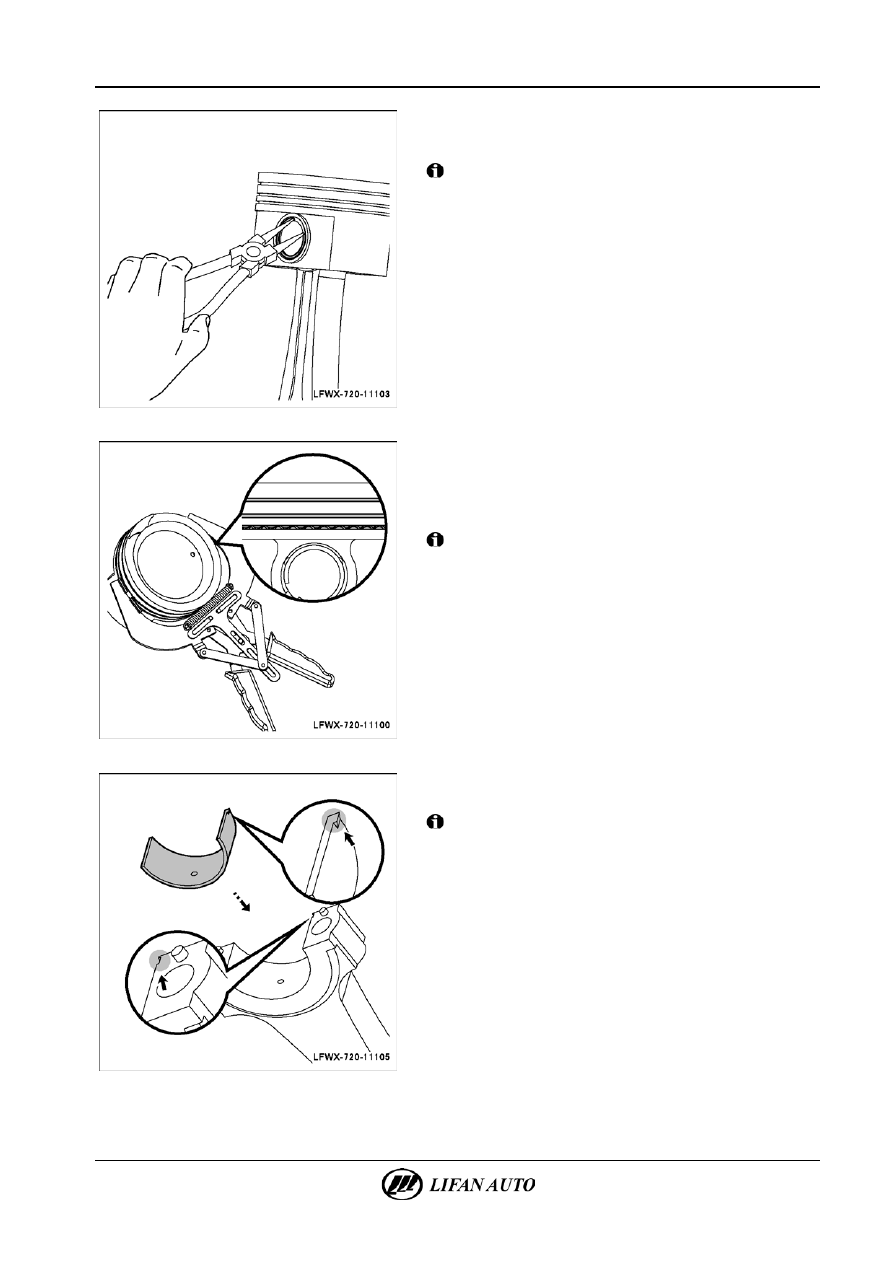

Механические компоненты двигателя - Шатун поршня

11-107





Г.  С помощью щипцов установить другой конец пружинного

стопорного кольца установочного отверстия поршневого

пальца.



Внимание!

Убедиться, что конец пружинного стопорного кольца

поршневого пальца расположен у установочного отверстия

поршневого пальца.







Д.  Смазать чистым моторным маслом поршневое кольцо

и юбку поршня.

Е.  С помощью расширителя установить первое и второе

компрессионные кольца и комбинированное маслосъемное

кольцо.



Внимание!

Установить поршневые и комбинированное кольца

согласно меткам, сделанным при снятии.







10.

Установка узла поршня и шатуна.

А.  Установить верхний вкладыш подшипника шатуна.



Внимание!

•

Убедиться, что крышка шатуна и тыльная сторона

вкладыша чистые.

•

Запрещается смазывать тыльную поверхность

вкладышей.

•

При установке убедиться, что язычок подшипника

выровнен с пазом шатуна.

△ Сов

е

т



Рекомендуется капнуть чистого моторного масла во вкладыши

шатуна.
