11-100

Механические компоненты двигателя - Шатун поршня







2.

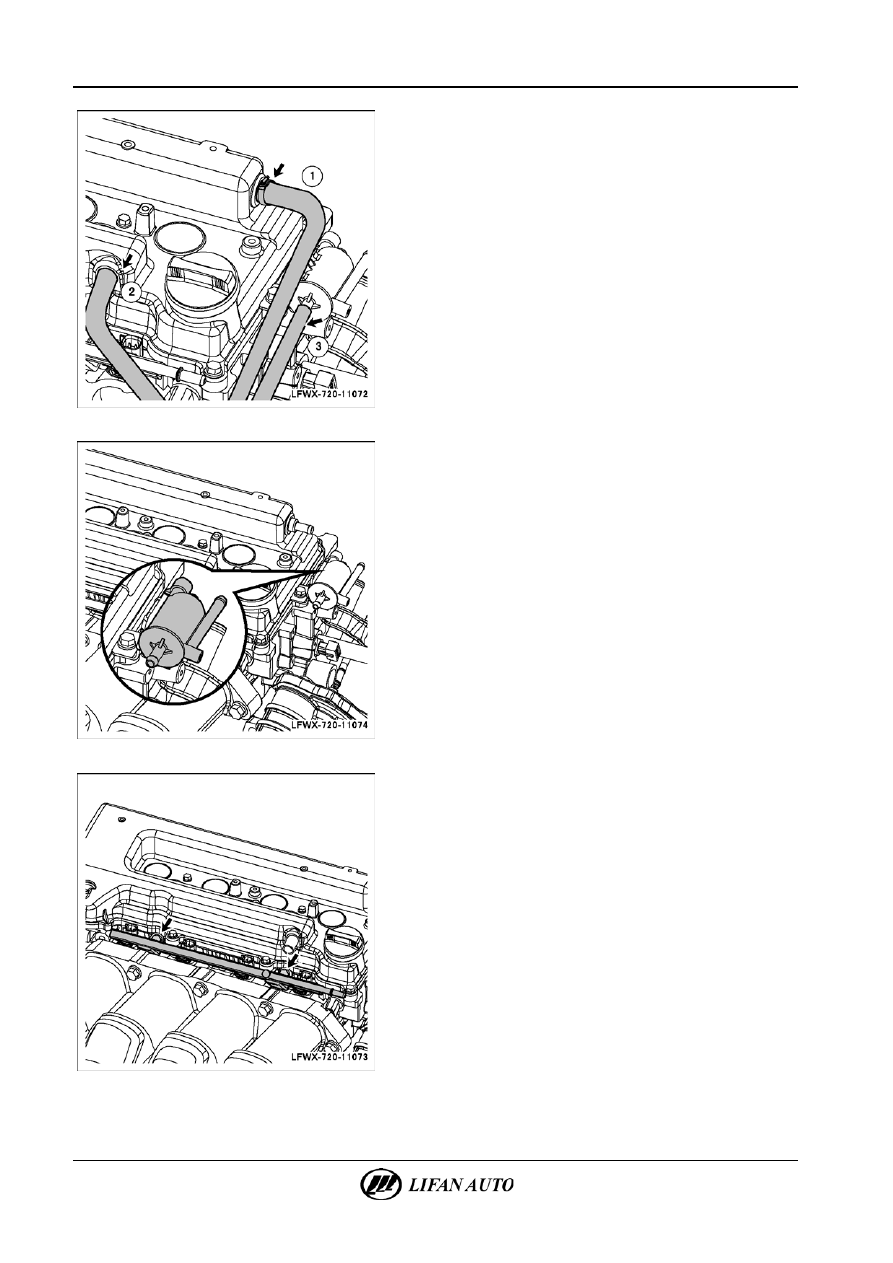

Снятие вентиляционного патрубка

и электромагнитного клапана.

А.  Как показано на рис. 1, снять хомут патрубка клапана

вентиляции картерных газов и отсоединить патрубок.

Б.  Как показано на рис. 2, отсоединить вентиляционный

патрубок.

В.  Как показано на рис. 3, отсоединить патрубок

электромагнитного клапана угольного адсорбера.







Г.  Снять электромагнитный клапан угольного адсорбера.







3.

Снятие топливного коллектора.

А.  Вывернуть крепежные болты топливного коллектора, затем

снять его.



Механические компоненты двигателя - Шатун поршня

11-101





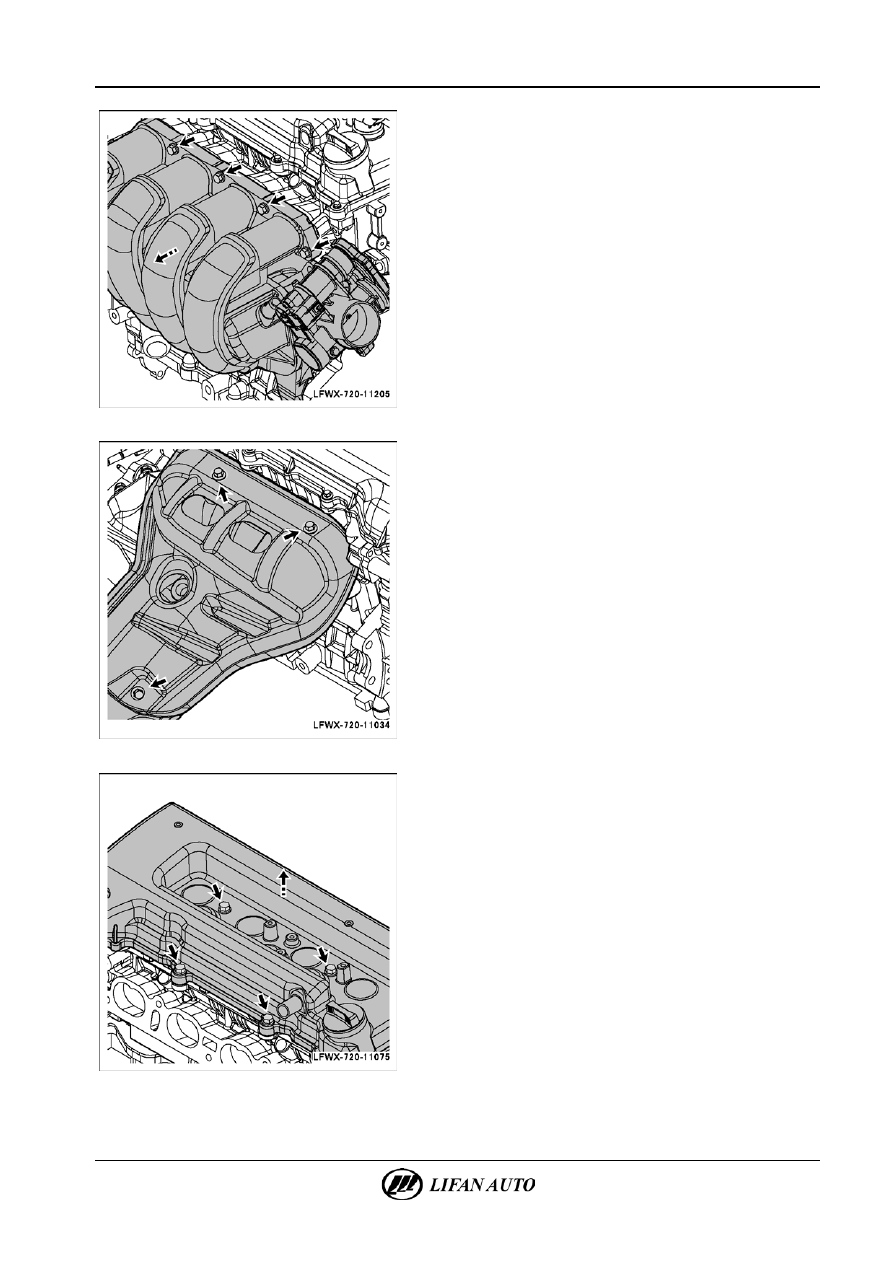

4.

Снятый впускной и выпускной коллекторы.

А.  Снять впускной коллектор.







Б.  Снять выпускной коллектор.







5.

Снятие головки блока цилиндров.

А.  Отвернуть крепежные болты крышки головки блока

цилиндров и снять ее.

11-102

Механические компоненты двигателя - Шатун поршня







Б.  Снять механизм шестерни коленчатого вала.
В.  Снять зубчатое колесо распределительного вала впускных

клапанов.

Г.  Снять зубчатое колесо распределительного вала

выпускных клапанов.







Д.  Снять головку блока цилиндров.







6.

Снятие масляного поддона и маслоприемника

с сетчатым фильтром.

А.  Отвернуть крепежные болты масляного поддона

и с помощью съемника снять поддон.



Механические компоненты двигателя - Шатун поршня

11-103





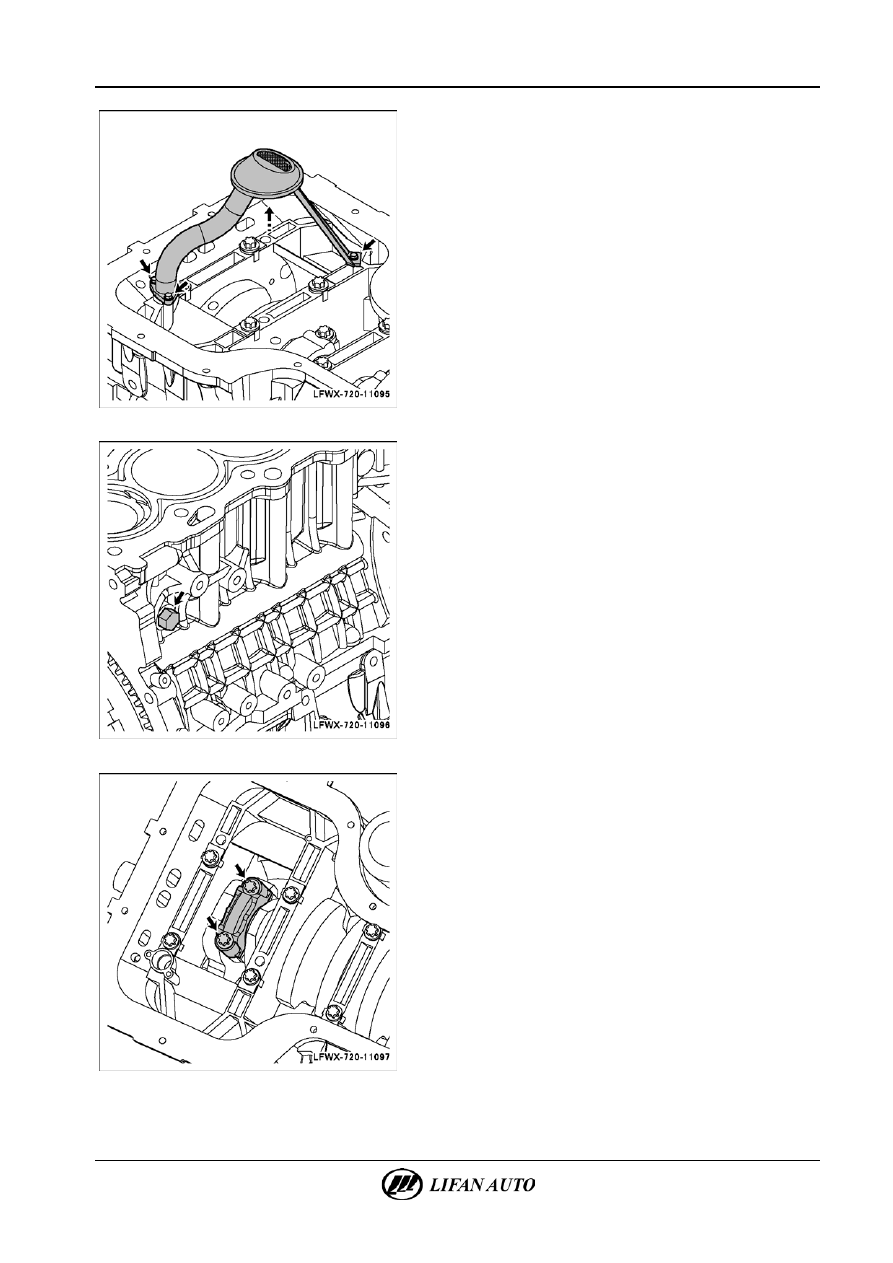

Б.  Отвернуть крепежные болты маслоприемника с сетчатым

фильтром и снять его.







7.

Снятие поршня и шатуна в сборе.

А.  Отвернуть сливную пробку и наклонить головку блока

цилиндров для полного слива охлаждающей жидкости.







Б.  Повернуть коленчатый вал, чтобы установить поршни

цилиндров № 1 и 4 в нижнее положение (крышки шатунов

поршней цилиндров № 1 и 4 устанавливаются

вертикально).

В.  Отвернуть крепежные болты крышки шатуна и снять

крышку и подшипник.

Г.  Использовать тот же метод для снятия остальных крышек и

подшипников.
