11-84

Механические компоненты двигателя - Клапан







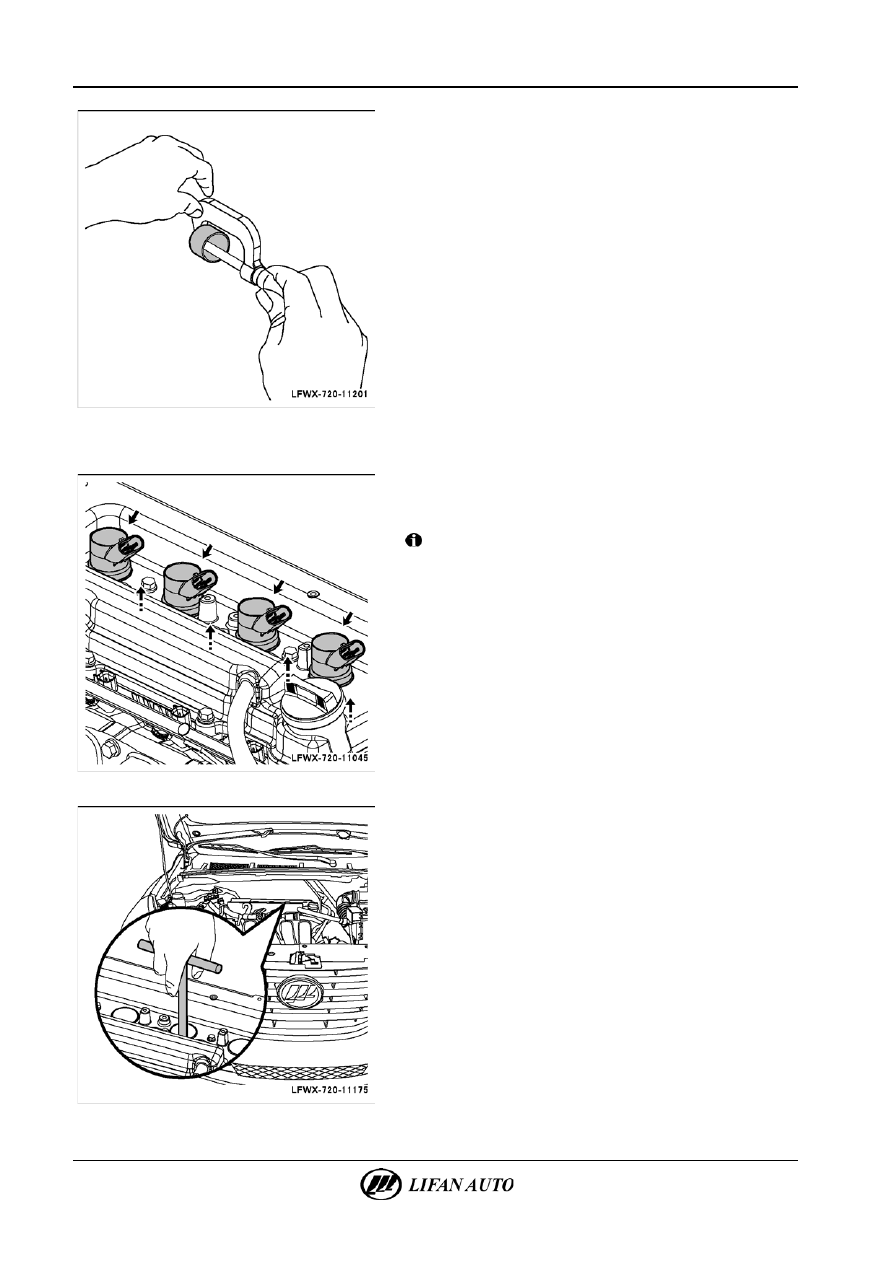

П.  Проверить толщину верхней части механического

толкателя. При несоответствии номинальному значению

заменить толкатель.
Номинальное значение: 5,055-6,005 мм.





Замена





1.

Снятие блока клапанов.

А.  Отвернуть крепежные болты катушки зажигания и снять

катушки зажигания по порядку.



Внимание!

•

Не допускается повреждение изоляции катушки

зажигания.

•

При снятии необходимо отметить цилиндр, катушка

зажигания которого была снята, для облегчения

дальнейшей установки.







Б.  С помощью торцевой головки с удлинителем вывернуть

каждую свечу зажигания.



Механические компоненты двигателя - Клапан

11-85





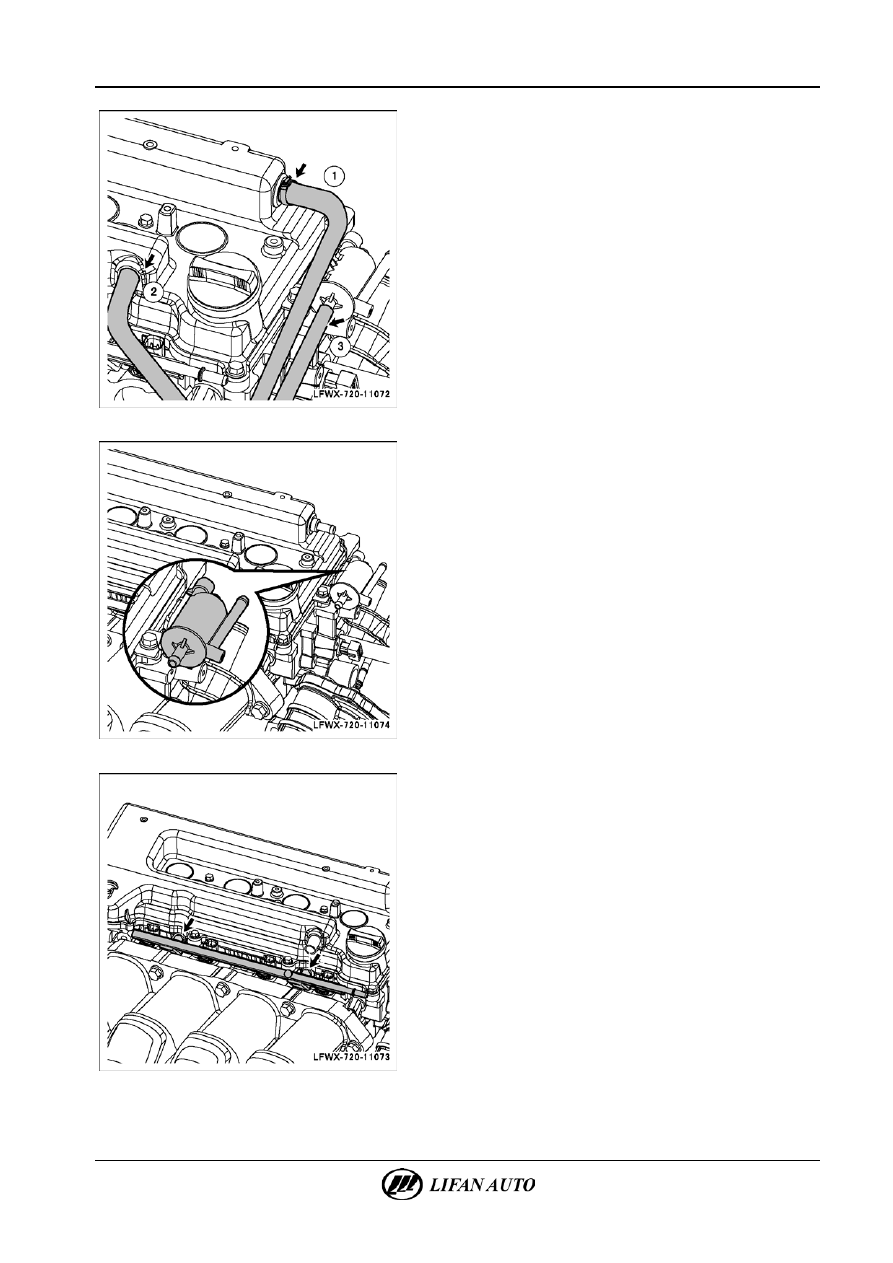

В.  Как показано на рис. 1, снять хомуты патрубка клапана

вентиляции картерных газов и снять патрубок.

Г.  Как показано на рис. 2, отсоединить вентиляционный

патрубок.

Д.  Как показано на рис. 3, отсоединить патрубок

электромагнитного клапана угольного адсорбера.







Е.  Снять управляющий клапан угольного адсорбера.







Ж.  Вывернуть крепежные болты топливной рампы, затем

снять ее.

11-86

Механические компоненты двигателя - Клапан







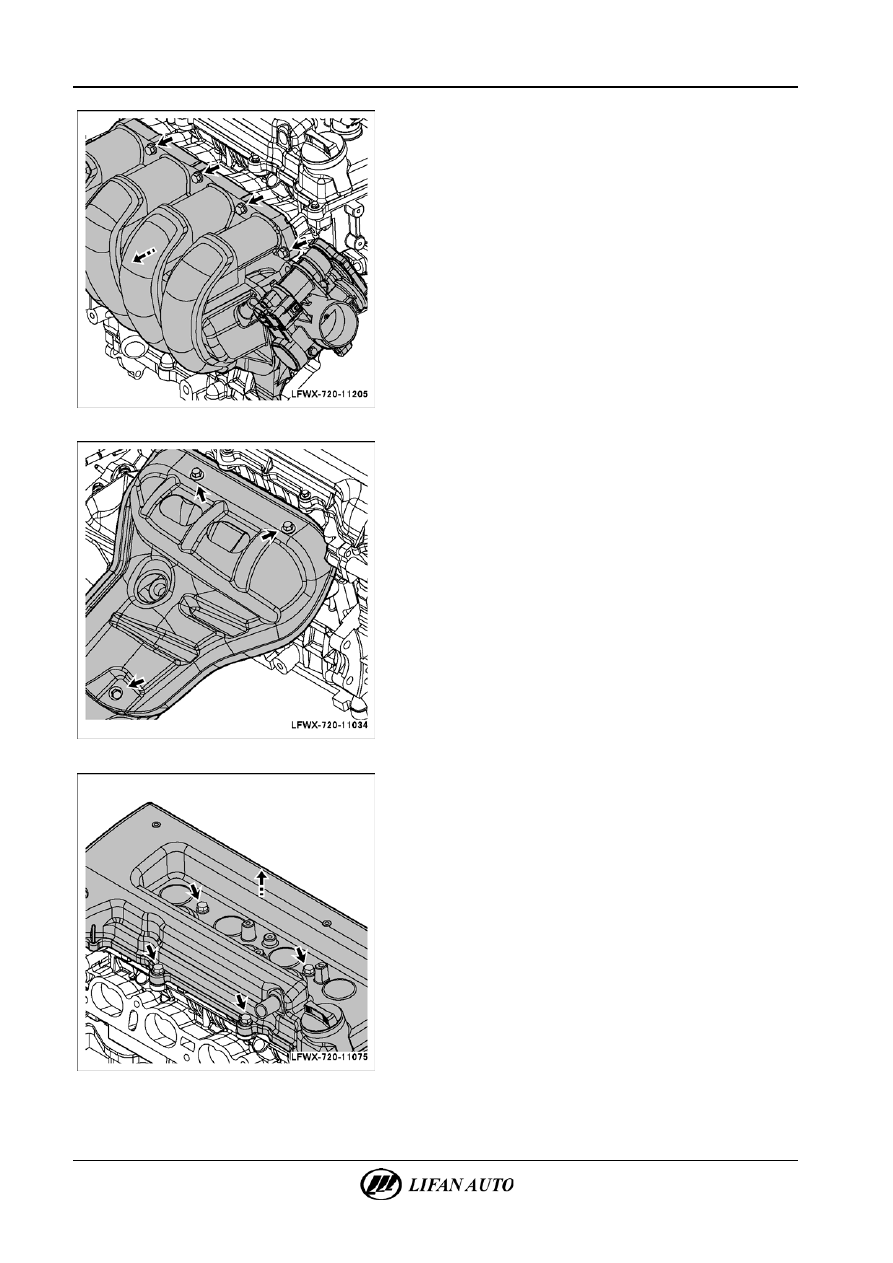

З.  Снять впускной коллектор.







И.  Снять выпускной коллектор.







К.  Отвернуть крепежные болты крышки головки блока

цилиндров и снять ее.



Механические компоненты двигателя - Клапан

11-87





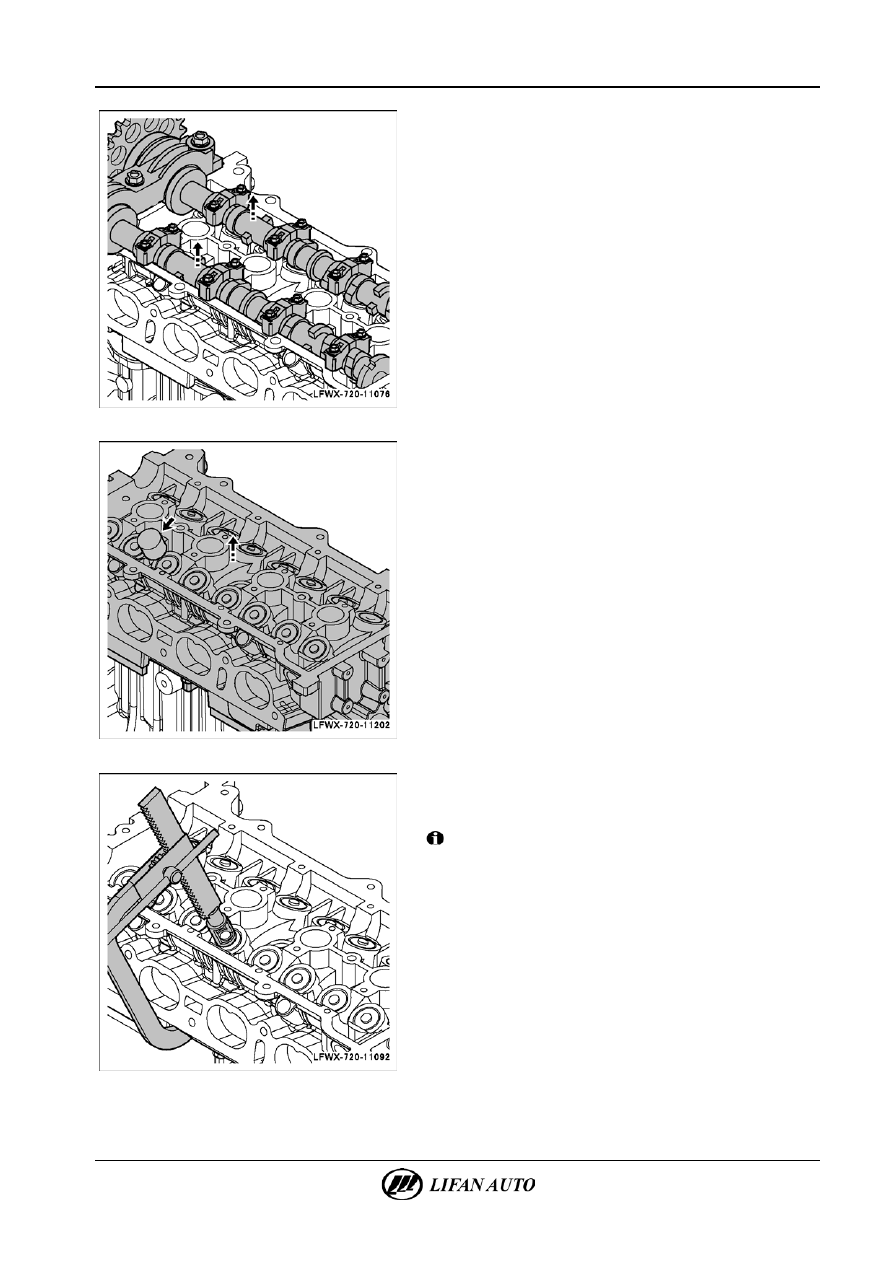

Л.  Снять механизм шестерни коленчатого вала.
М.  Снять зубчатое колесо распределительного вала впускных

клапанов.

Н.  Снять зубчатое колесо распределительного вала

выпускных клапанов.







О.  Снять механическую колонку и головку блока цилиндров.







П.  Снять сухарь замка клапана.
Р.  Снять клапан, держатель клапанной пружины, клапанную

пружину и маслосъемный колпачок по очереди.



Внимание!

•

Маслосъемный колпачок впускного клапана — серый,

выпускного клапана — черный.

•

После снятия маслосъемного колпачка его повторное

использование не допускается. Необходимо убедиться

в использовании нового маслосъемного колпачка при

установке.
