Механические компоненты двигателя - Клапан







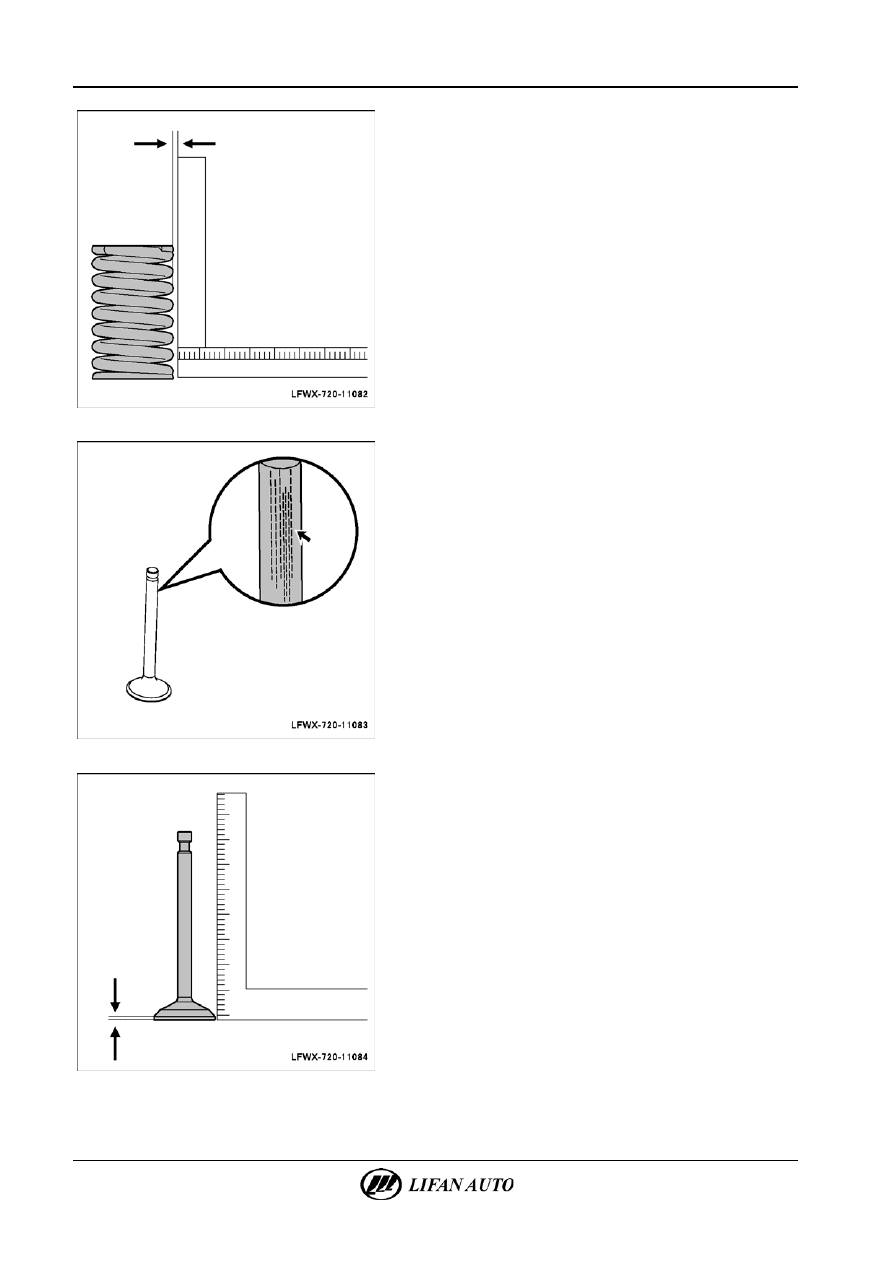

Г.  Использовать угольник для проверки вертикальности

каждой пружины по зазору между концом клапанной

пружины и прямым углом угольника. Если полученное

значение превышает указанное, заменить пружину.
Максимальное отклонение: 1,6 мм.
Максимальный угол отклонения: 2°.







Д.  Удалить все углеродистые отложения на клапане.

Проверить рабочую поверхность и шток клапана на

наличие следов износа, прогорания или деформации. При

обнаружении произвести ремонт. При необходимости

заменить клапан.







Е.  Измерить толщину кромки клапана с помощью угольника.

Если измеренная величина меньше минимальной, заменить

клапан.
Номинальная толщина: 1,0 мм.
Минимальная толщина: 0,7 мм.



Механические компоненты двигателя - Клапан

11-81





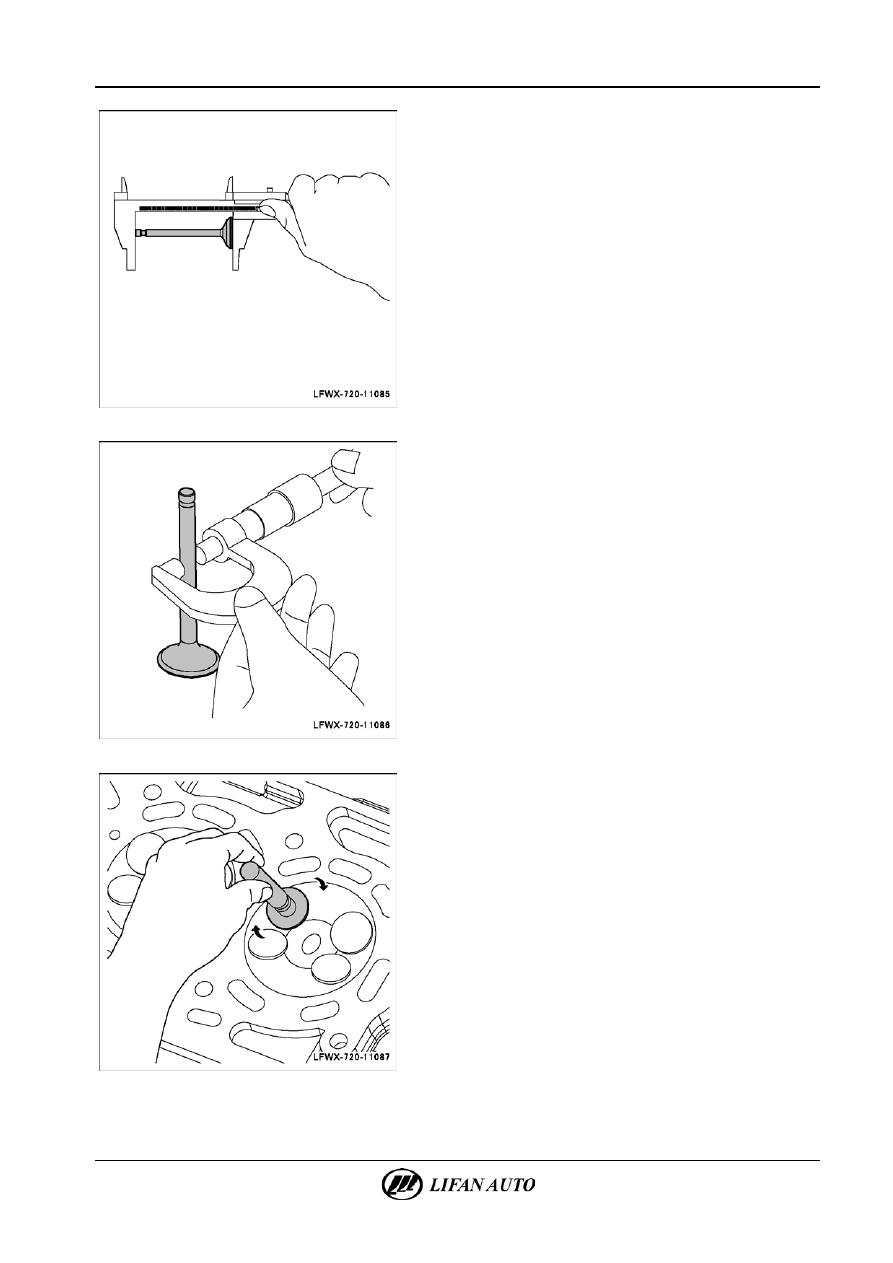

Ж.  Измерить длину клапана с помощью штангенциркуля.

Если полученное значение не соответствует спецификации,

заменить клапан.
Номинальная длина.
Впускной клапан: 88,65 мм.
Выпускной клапан: 88,69 мм.
Минимальная длина.
Впускной клапан: 88,35 мм.
Выпускной клапан: 88,39 мм.







З.  Измерить диаметр штока клапана с помощью микрометра.

Если полученное значение не соответствует спецификации,

заменить клапан.
Впуск: 5,470-5,485 мм.
Выпускной клапан: 5,465-5,480 мм.







И.  Проверить ширину пятна контакта седла клапана.
△ Сов

е

т



•

Поместить прокладку из промокательной бумаги на седло

клапана и затем установить клапан на головку блока

цилиндров.

•

Повернуть клапан на 1/4 оборота несколько раз с помощью

инструмента для шлифовки клапанов и снять клапан.

11-82

Механические компоненты двигателя - Клапан









Внимание!

•

Отпечаток на пригоночной поверхности клапана

должен быть непрерывным и кольцеобразным, ширина

отпечатка должна находиться в пределах указанного

диапазона. Если отпечаток между седлом и клапаном

прерывистый или его ширина выходит за пределы

указанного диапазона, необходимо отшлифовать или

обрезать, отшлифовать или отполировать седло

клапана.

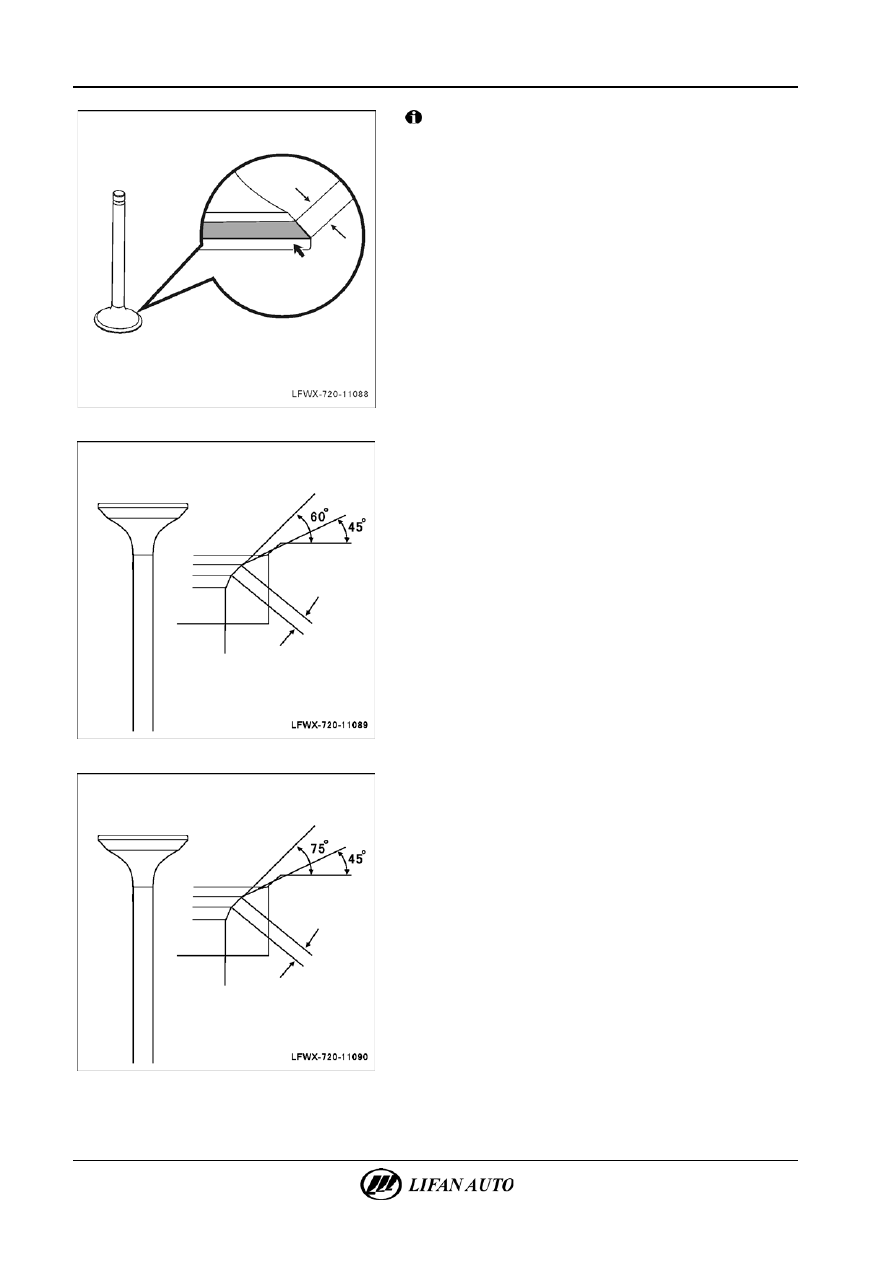

Ширина седла впускного клапана: 1,0-1,4 мм.







•

Седло впускного клапана: использовать развертку

седла клапана для восстановления в два приема. Для

восстановления необходимо использовать две

развертки: первая развертка для 15°, вторая — 45°.

Во второй раз необходимо отремонтировать седло

клапана до необходимой ширины.
Ширина седла впускного клапана: 1,0-1,4 мм.







•

Седло выпускного клапана: процедура ремонта

соответствует процедуре для впускного клапана.
Ширина седла выпускного клапана: 1,0-1,4 мм.



Механические компоненты двигателя - Клапан

11-83





К.  Отшлифовать клапан.
△ Сов

е

т



Сначала нанести шлифовальную пасту на поверхность седла

клапана и с помощью шлифовального инструмента

отшлифовать клапан. Нанести мелкозернистую шлифовальную

пасту и отшлифовать поверхность до получения пятна контакта

более 75 %.
Л.  После шлифовки тщательно очистить клапан и седло

клапана.







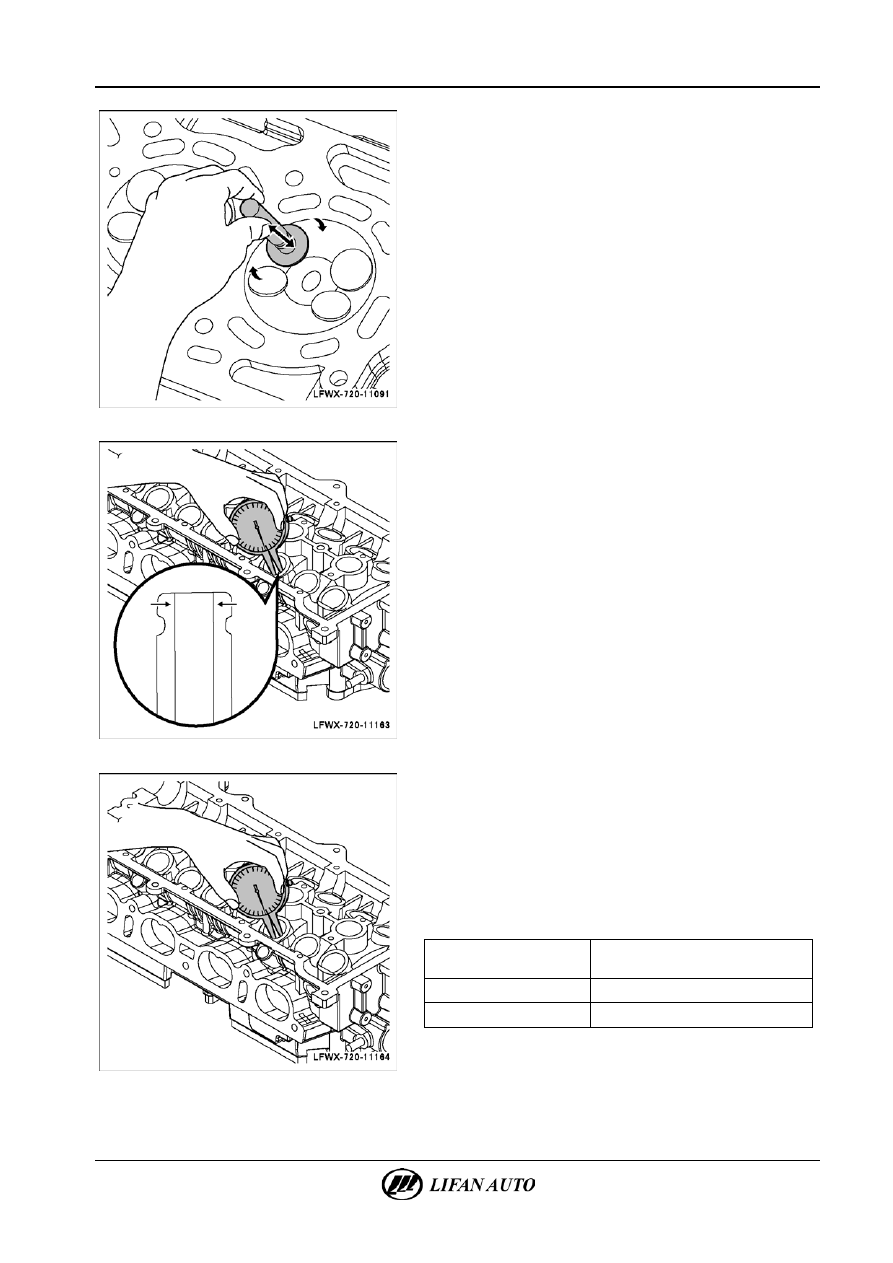

М.  Измерить внутренний диаметр направляющей втулки

клапана с помощью микрометра.
Внутренний диаметр направляющей втулки клапана:
5,510-

5,530 мм.

Н.  Разница между внутренним диаметром направляющей

втулки клапана и диаметром штока клапана представляет

собой зазор направляющей втулки клапана. Если масляный

зазор превышает максимальное значение, заменить клапан

и направляющую втулку.
Номинальный масляный зазор:
впуск: 0,025-0,060 мм;
выпускной клапан: 0,030-0,065 мм.
Максимальный масляный зазор:
впуск: 0,08 мм;
выпускной клапан: 0,10 мм.







О.  Измерить внутренний диаметр установочного отверстия

направляющей втулки клапана с помощью микрометра.
Внутренний диаметр: 10,285-10,306 мм.

△ Сов

е

т



Если внутренний диаметр установочного отверстия

направляющей втулки превышает максимальное значение,

направляющая втулка головки блока цилиндров должна быть

обработана до 10,335-10,350 мм для облегчения установки

большей направляющей втулки клапана (как показано ниже).

Диаметр направляющей

втулки клапана

Внутренний диаметр отверстия

направляющей втулки клапана (мм)

НОМ.

10,285-10,306

O/S0,05

10,335-10,356
