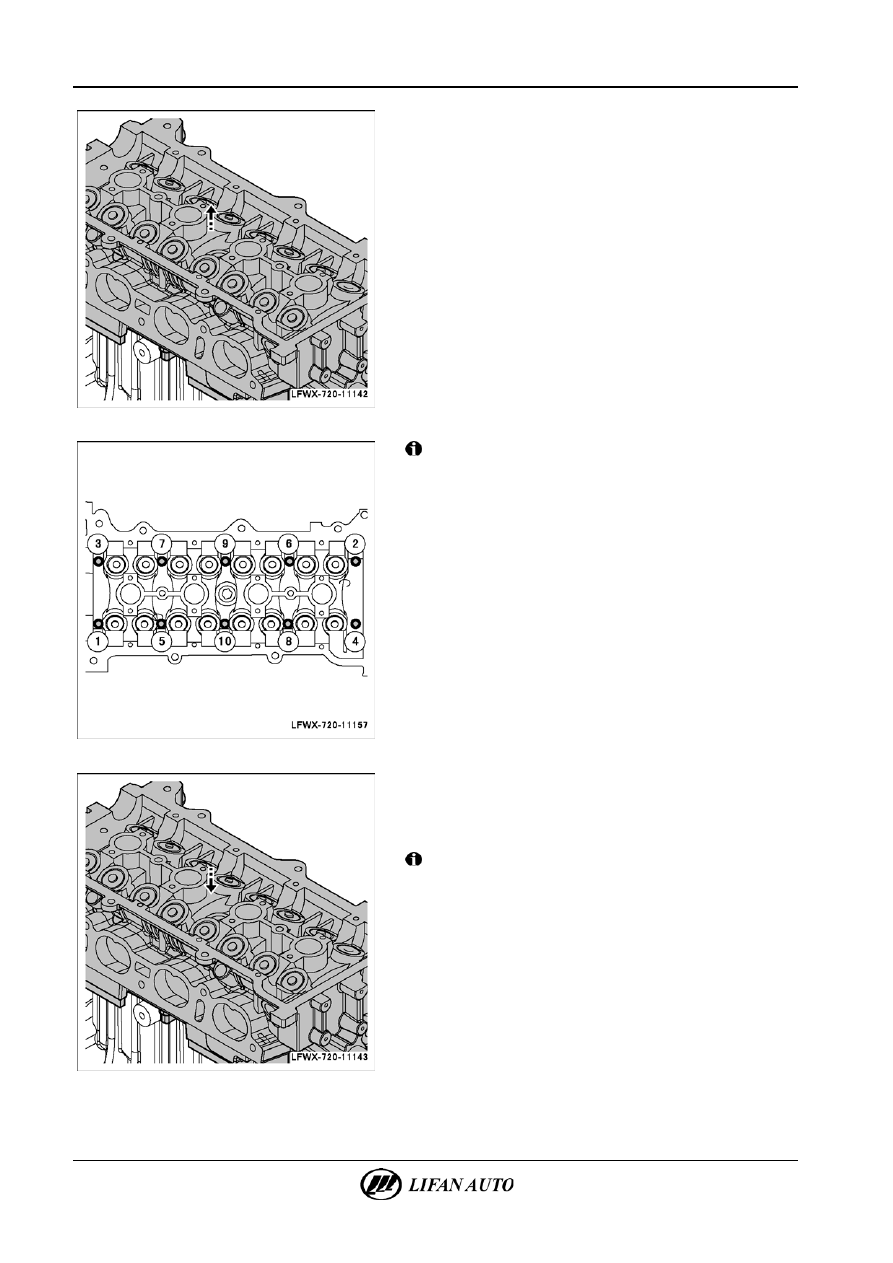

11-72

Механические компоненты двигателя - Головка блока цилиндров







О.  Отвернуть крепежные болты головки блока цилиндров,

чтобы снять головку и прокладку.

△ Сов

е

т



Во избежание утери вывернутые болты должны быть сложены

вместе.
П.  Снять блок клапанов.









Внимание!

При отворачивании болтов головки блока цилиндров

необходимо отворачивать болты в порядке, показанном

на рисунке.







2.

Установка головки блока цилиндров.

А.  Установить блок клапанов.
Б.  Установить прокладку головки блока цилиндров на блок

цилиндров.



Внимание!

Обратить внимание, что прокладка головки блока

цилиндров должна быть заменена. В то же время при

установке необходимо учитывать разницу лицевой и задней

частей прокладки.
В.  Установить головку блока цилиндров на блок цилиндров,

установить и затянуть крепежные болты головки.
Момент затяжки:  первый — 49 Н·м;

второй — 90 Н·м.



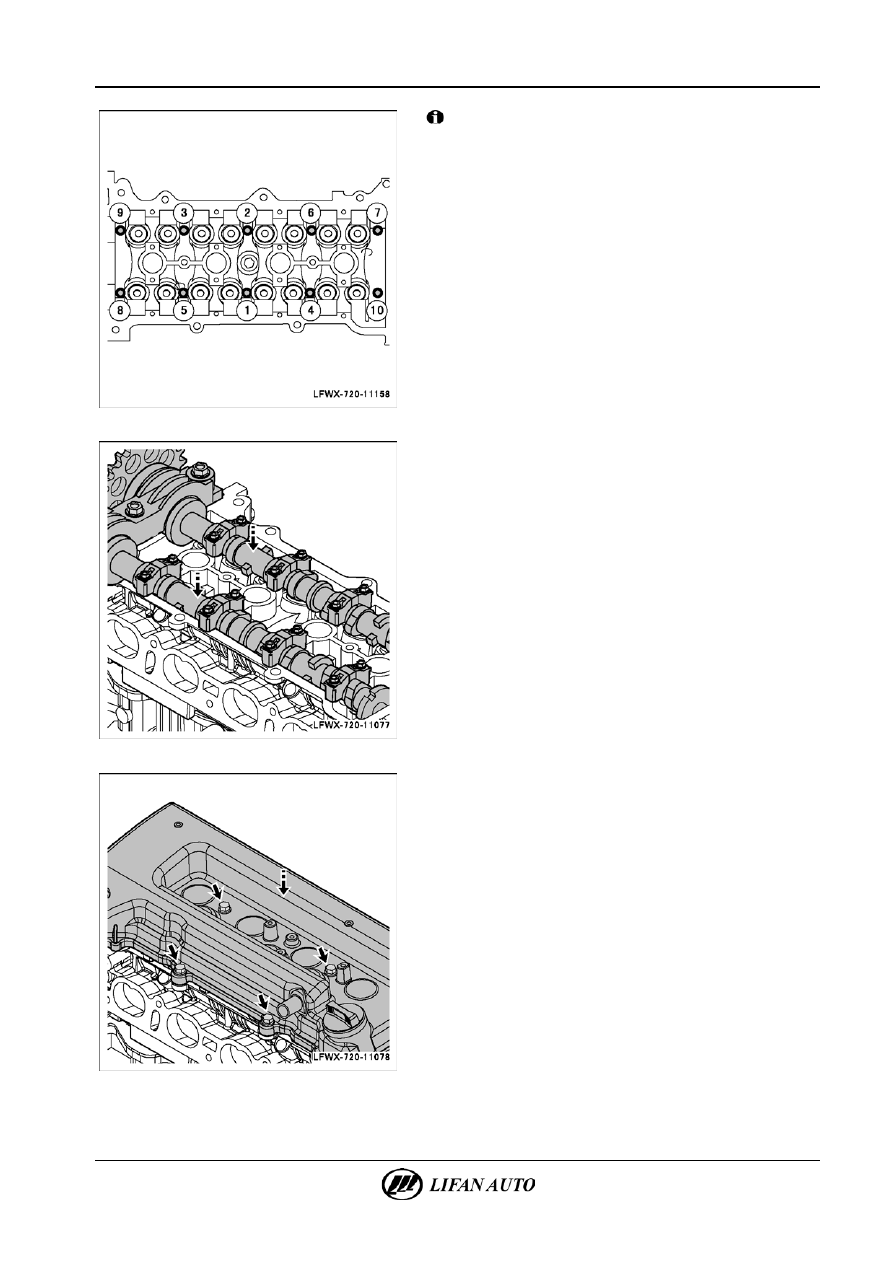

Механические компоненты двигателя - Головка блока цилиндров

11-73







Внимание!

•

Нанести надлежащее количество чистого масла на

резьбу крепежных болтов головки блока цилиндров.

•

При затягивании болтов головки блока цилиндров

необходимо затянуть их дважды в порядке, показанном

на рисунке.







Г.  Установить распределительные валы впускных

и выпускных клапанов с шестернями в сборе.

Д.  Установить механизм шестерни коленчатого вала.







Е.  Установить крышку головки блока цилиндров и затянуть

крепежные болты.
Момент затяжки 11 Н·м.

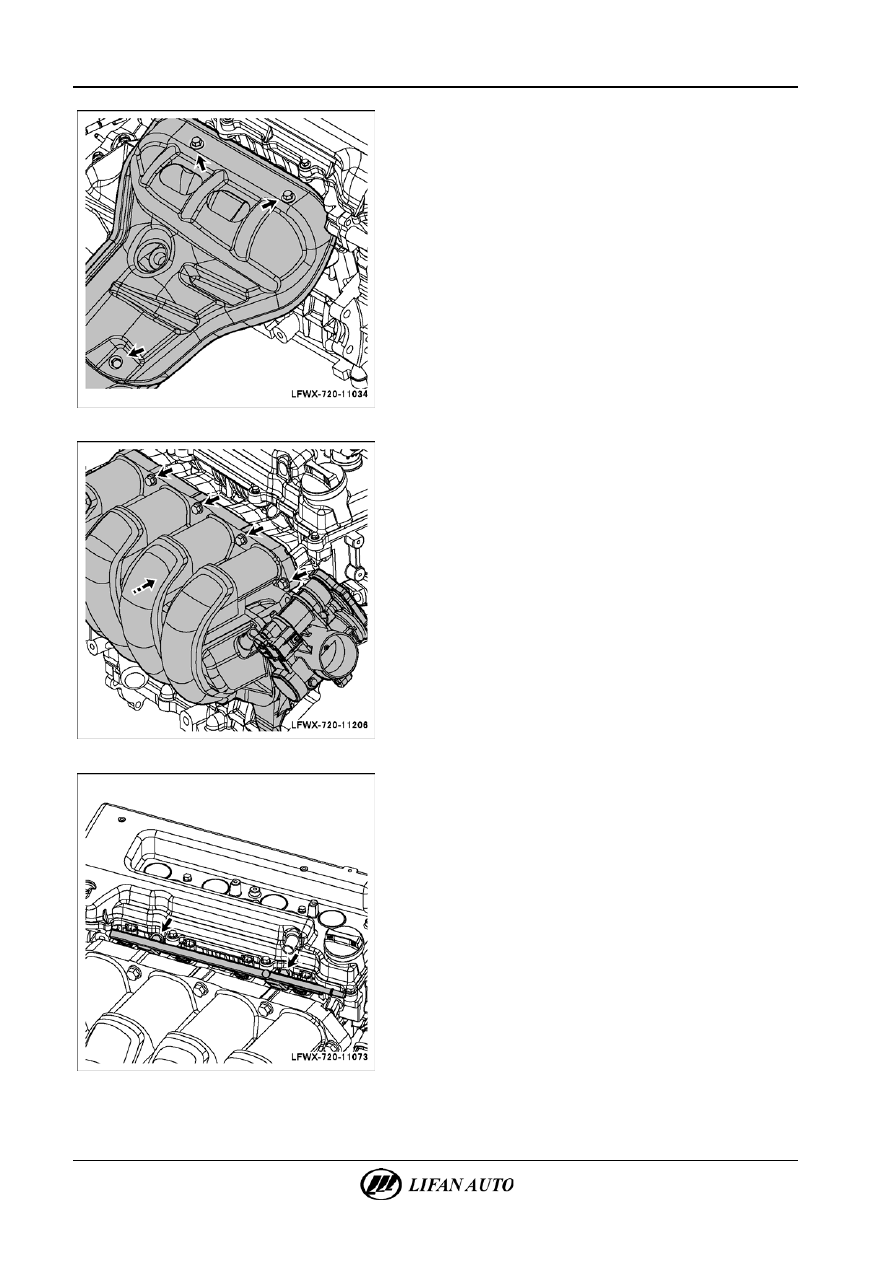

11-74

Механические компоненты двигателя - Головка блока цилиндров







Ж.  Установить выпускной коллектор.

Крепежные болты верхней теплоизоляции.
Момент затяжки 18 Н·м.
Крепежные болты выпускного коллектора.
Момент затяжки 37 Н·м.







З.  Установить впускной коллектор с узлом электронной

дроссельной заслонки на головку блока цилиндров.
Момент затяжки 30 Н·м.







И.  Установить топливный коллектор на головку блока

цилиндров.
Момент затяжки 11 Н·м.



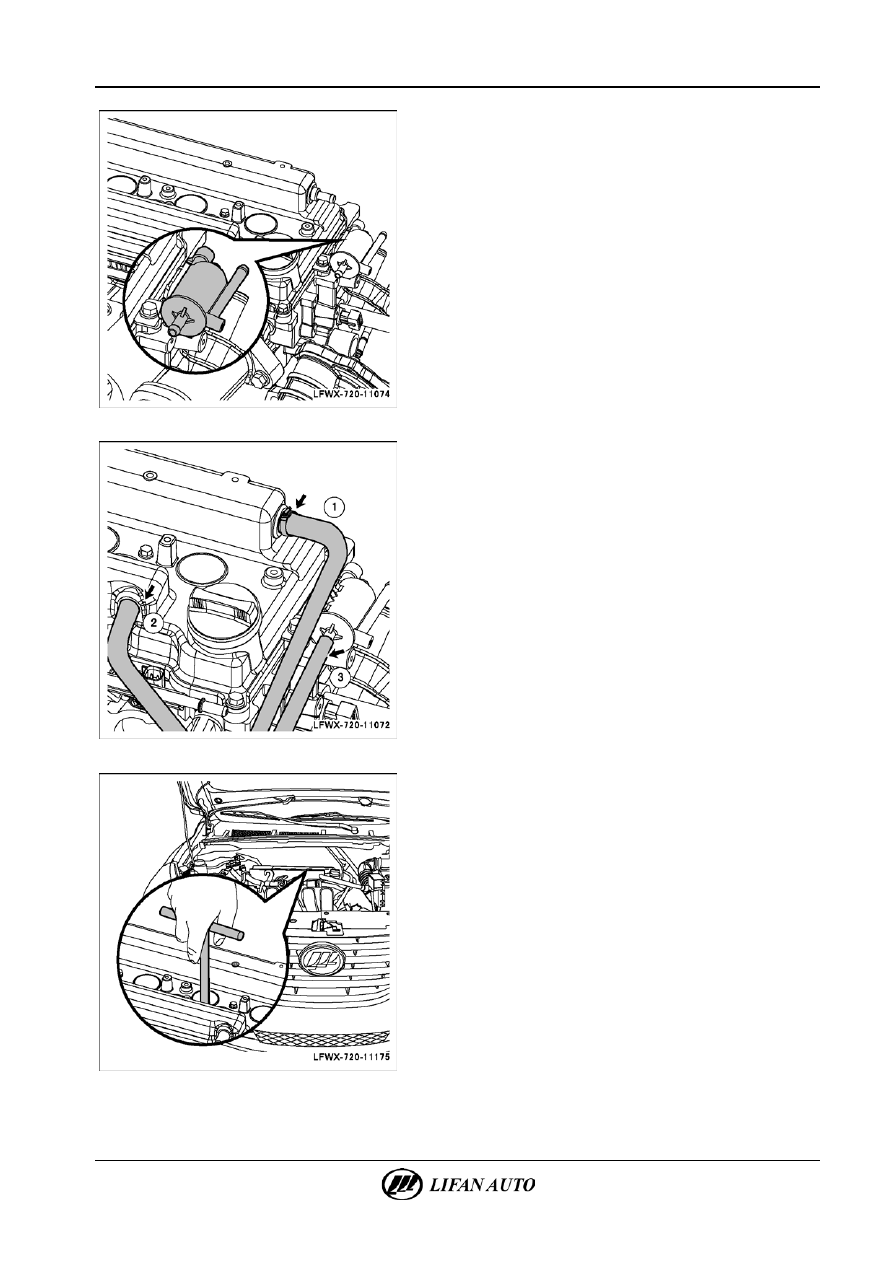

Механические компоненты двигателя - Головка блока цилиндров

11-75





К.  Управляющий клапан угольного адсорбера.







Л.  Как показано на рис. 1, установить патрубок клапана

вентиляции картерных газов и затянуть хомут.

М.  Как показано на рис. 2, установить вентиляционный шланг.
Н.  Как показано на рис. 3, установить патрубок

электромагнитного клапана угольного адсорбера.







О.  С помощью торцевой головки с удлинителем установить

свечи зажигания.
Момент затяжки 40 Н·м.
