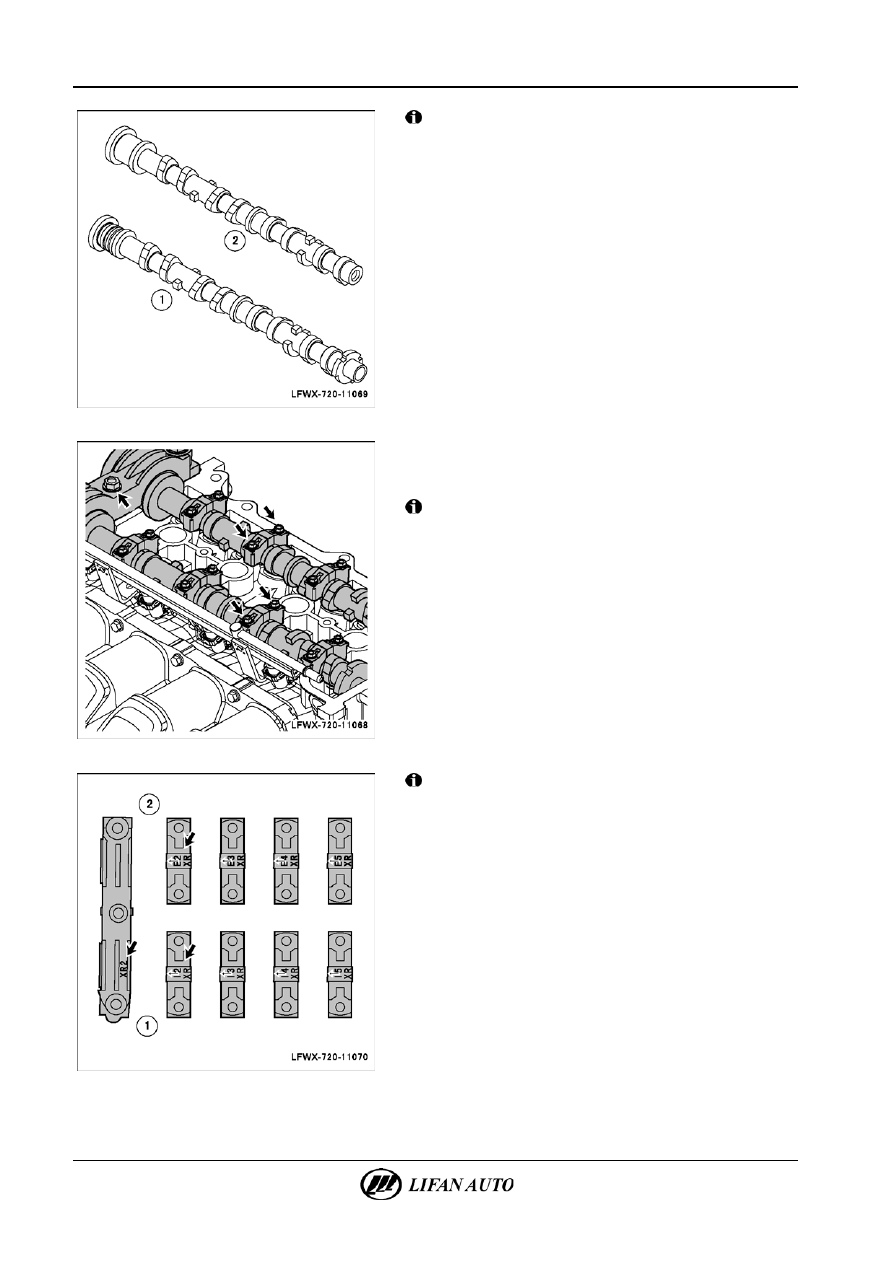

11-64

Механические компоненты двигателя - Распределительный вал









Внимание!

Обратить внимание на различие валов впускных

и выпускных клапанов.
1 —

распределительный вал впускных клапанов;

2 —

распределительный вал выпускных клапанов.







2.

Установка распределительного вала.

А.  Установить распределительные валы впускных и

выпускных клапанов в головку блока цилиндров.



Внимание!

•

Равномерно нанести слой масла на поверхность

соприкосновения каждого распределительного вала.

•

Обратить внимание на различие валов впускных

и выпускных клапанов.

Б.  Установить крышку подшипника распределительного вала

на место и затянуть крепежные болты крышки

подшипника.
Моменты затяжки крепежных болтов крышки

подшипника распределительного вала № 1: 23 Н·м.
Прочий момент затяжки: 13 Н·м.









Внимание!

•

Как показано на рисунке, обратить внимание на

правильную последовательность установки крышек

подшипников распределительных валов впускных

и выпускных клапанов и установить их в заданном

порядке. 1 — сторона впуска (отмечено буквой «I»);
2 —

сторона выпуска (отмечено буквой «E»).

•

Затянуть крепежные болты крышки подшипника

распределительного вала попарно.

•

После затягивания крепежных болтов крышки

подшипника распределительного вала необходимо

убедиться, что кулачок распределительного вала

вращается плавно. Заедание не допускается.



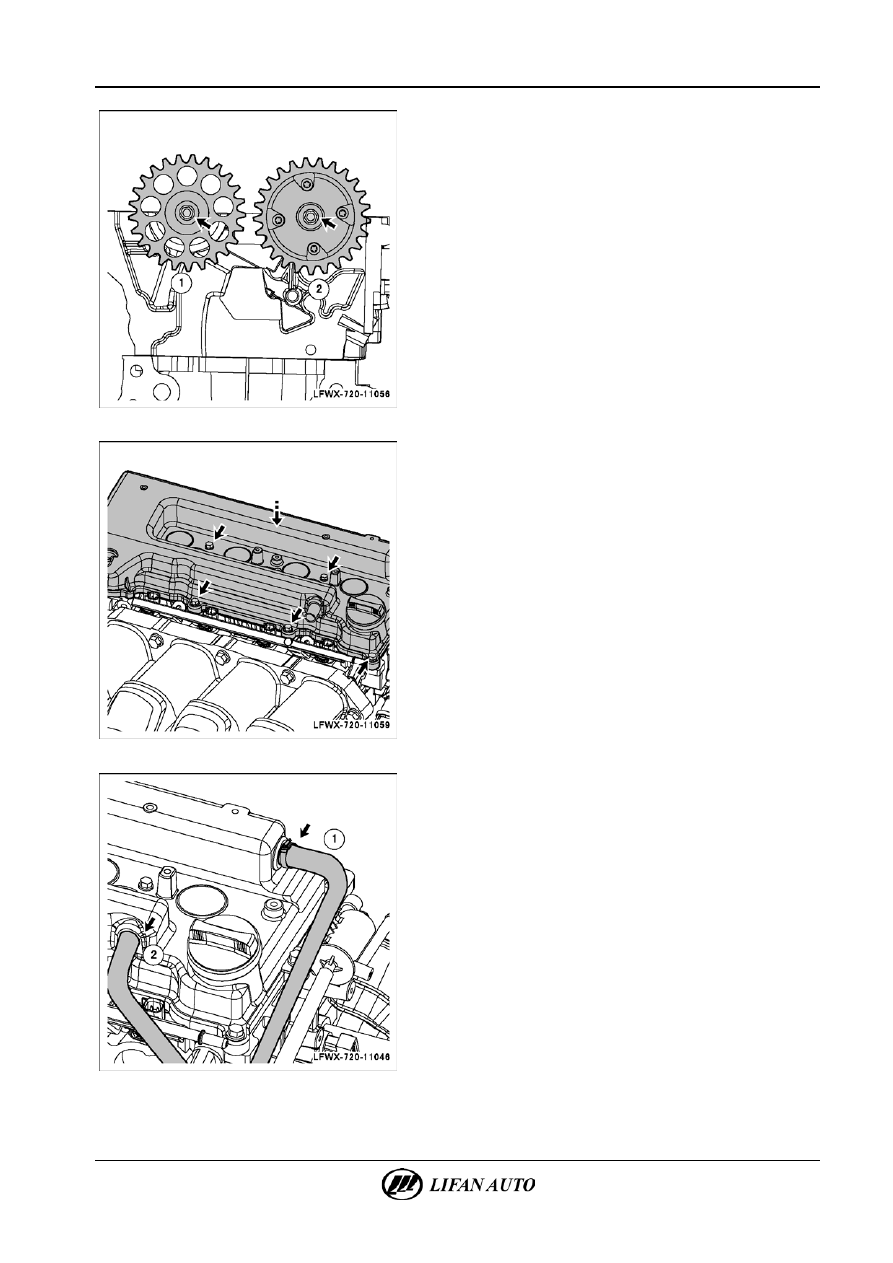

Механические компоненты двигателя - Распределительный вал

11-65





В.  Как показано на рис. 1, установить шестерню

распределительного вала выпускных клапанов и затянуть

крепежные болты зубчатого колеса.
Момент затяжки 54 Н·м.

Г.  Как показано на рис. 2, установить шестерню

распределительного вала впускных клапанов и затянуть

крепежные болты системы VVT.
Момент затяжки 60 Н·м.

Д.  Установить механизм шестерни коленчатого вала.







Е.  Установить крышку головки блока цилиндров и затянуть

крепежные болты.
Момент затяжки 11 Н·м.







Ж.  Как показано на рис. 1, установить патрубок клапана

вентиляции картерных газов и затянуть хомут.

З.  Как показано на рис. 2, установить вентиляционный шланг.

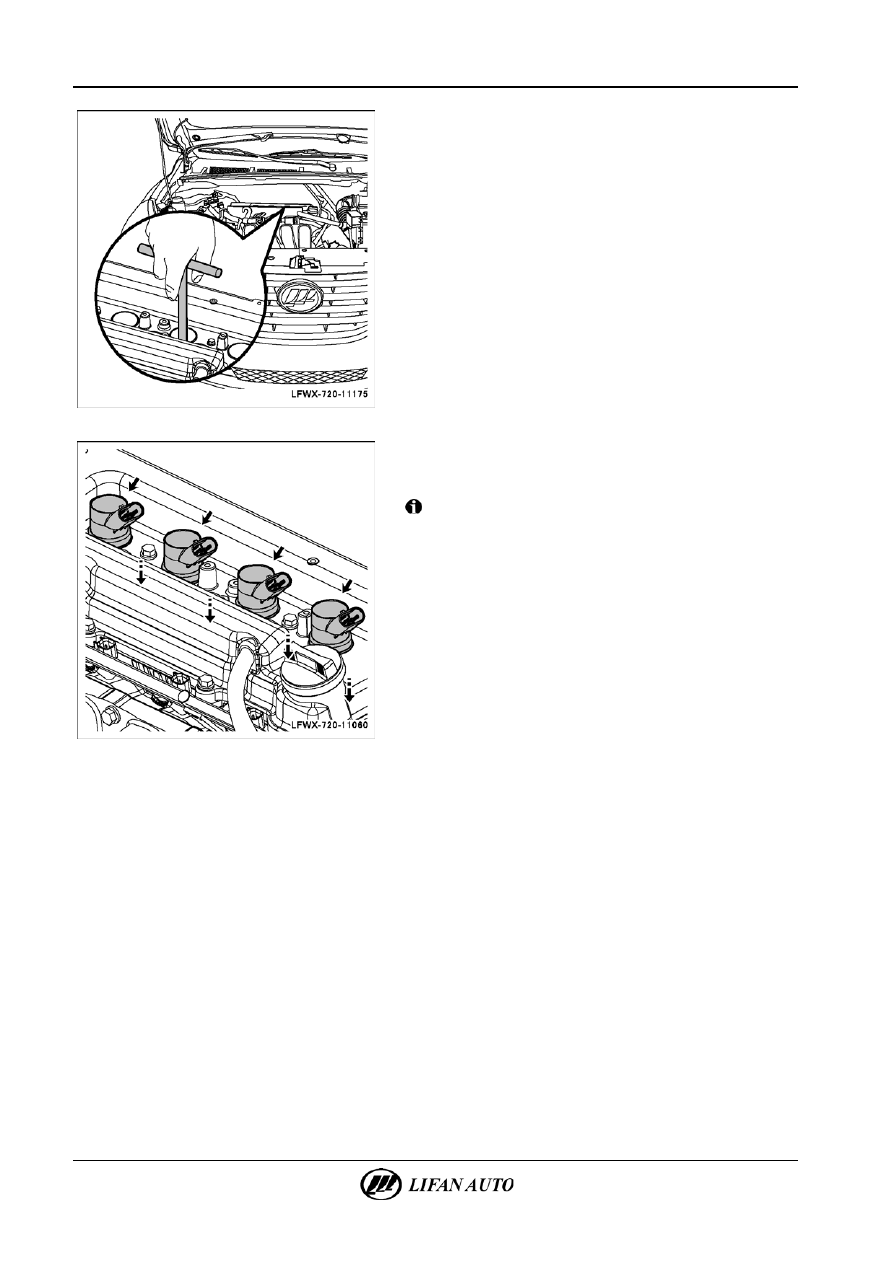

11-66

Механические компоненты двигателя - Распределительный вал







И.  С помощью торцевой головки с удлинителем установить

свечи зажигания.
Момент затяжки 40 Н·м.







К.  Установить катушки зажигания по порядку и затянуть

болты.
Момент затяжки 11 Н·м.



Внимание!

Установить согласно меткам, сделанным в процессе

снятия.



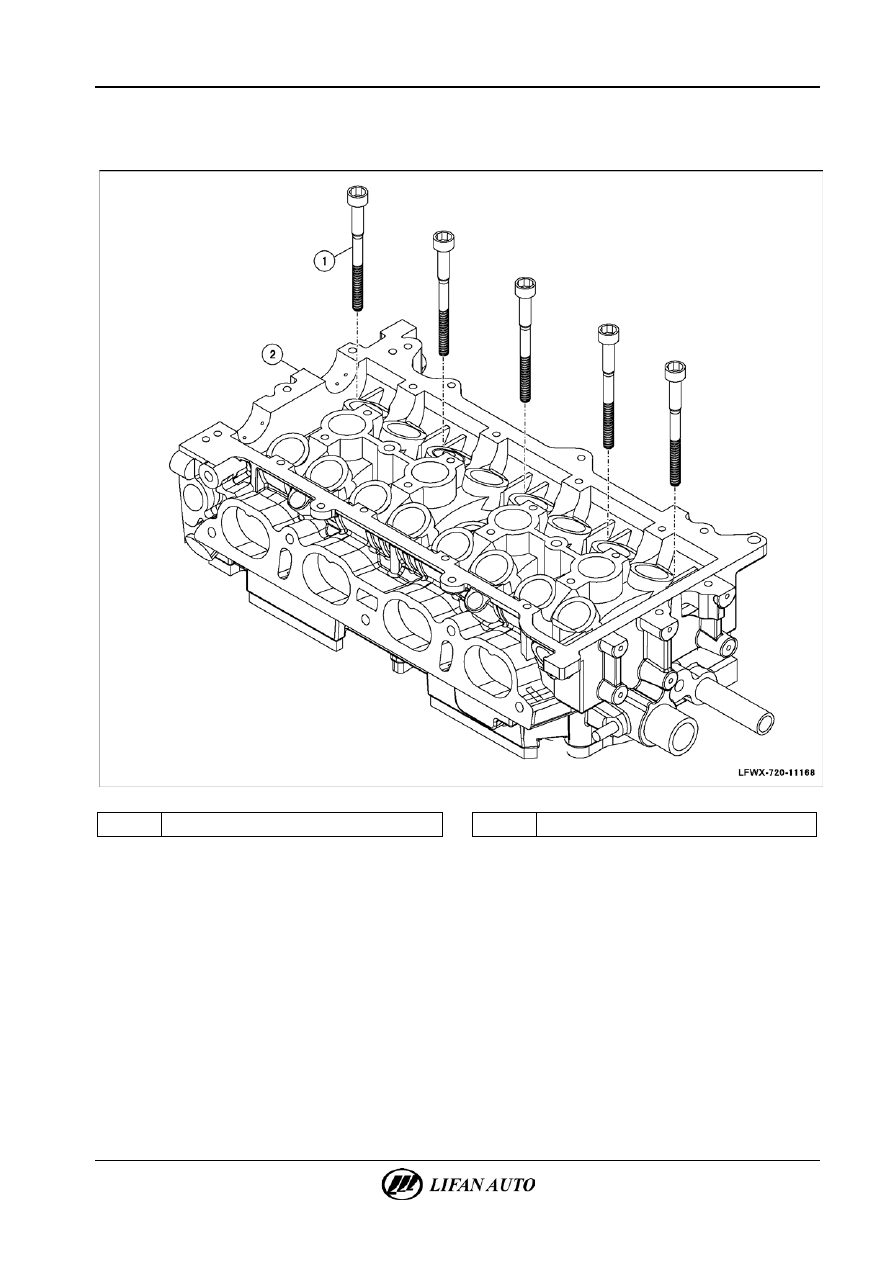

Механические компоненты двигателя - Головка блока цилиндров

11-67



Головка блока цилиндров

Схематическое изображение компонентов





1



Крепежные болты головки блока цилиндров





2



Головка блока цилиндров
