11-56

Механические компоненты двигателя - Механизм шестерни коленчатого вала







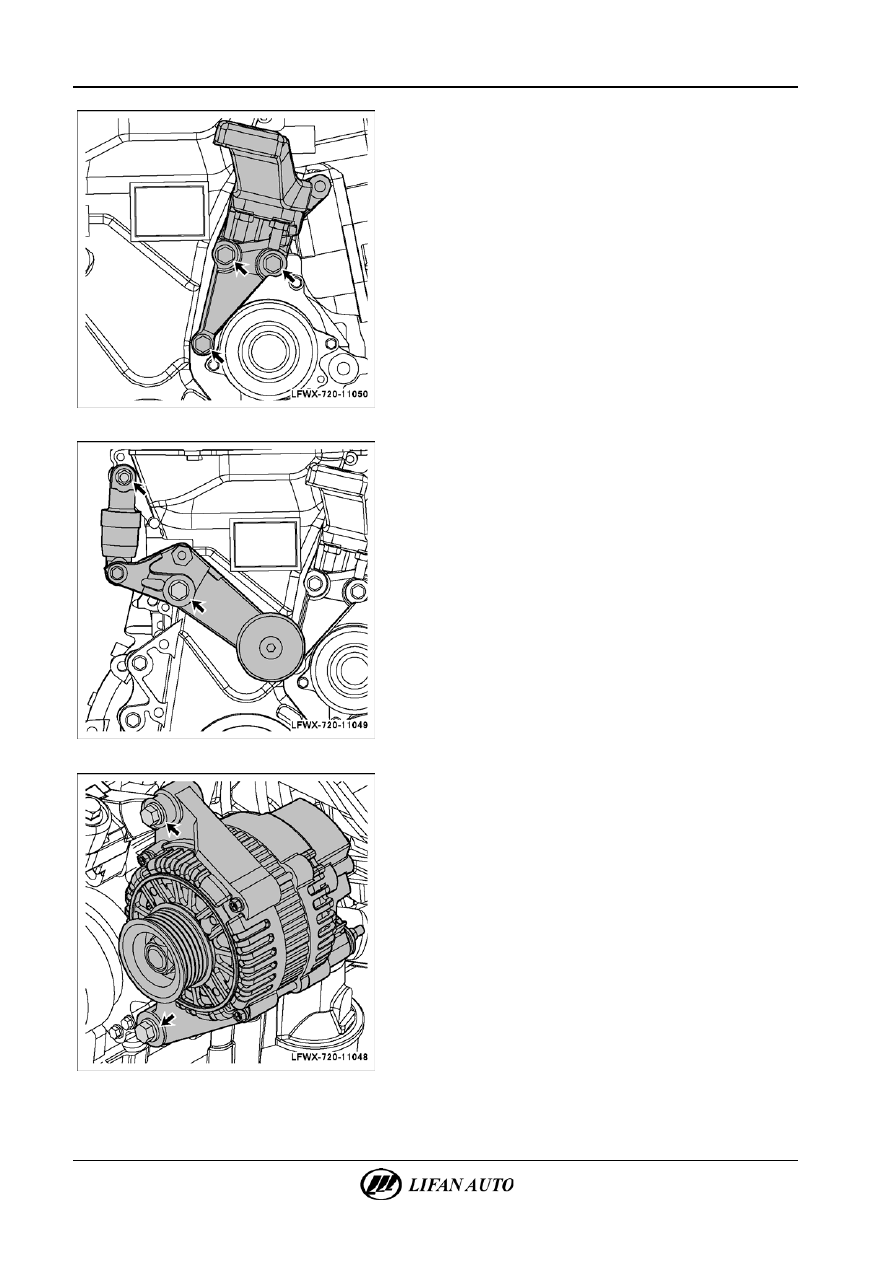

Н.  Установить переднюю опору двигателя с кронштейном

и затянуть болты.
Момент затяжки 52 Н·м.







О.  Установить натяжитель ремня и затянуть болты и гайки.

Момент затяжки болта: 69 Н·м.
Момент затяжки гайки: 29 Н·м.







П.  Установить генератор и затянуть болты.

Момент затяжки короткого болта: 25 Н·м.
Момент затяжки длинного болта: 54 Н·м.

Р.  Установить приводной ремень.



Механические компоненты двигателя - Механизм шестерни коленчатого вала

11-57





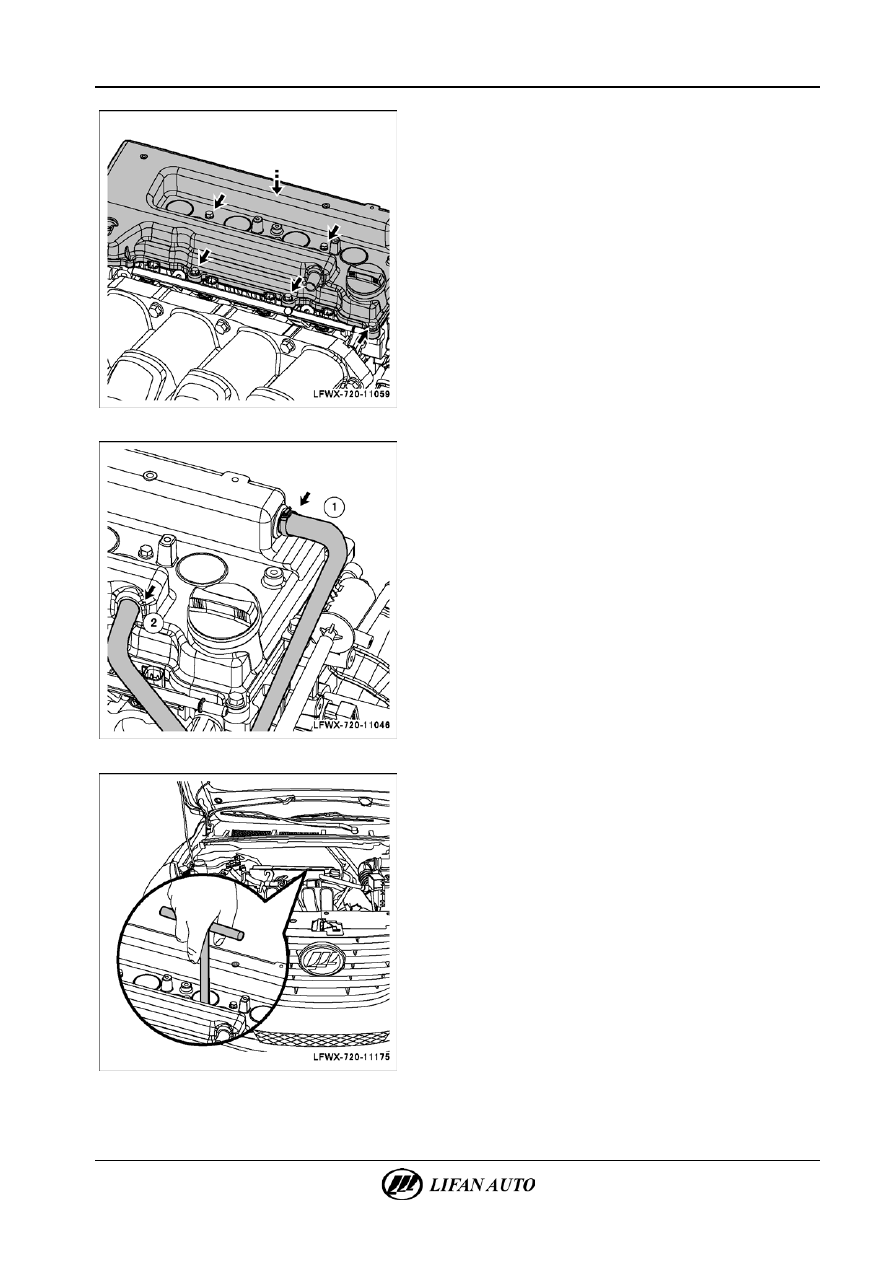

С.  Установить крышку головки блока цилиндров и затянуть

все крепежные болты.
Момент затяжки 11 Н·м.







Т.  Как показано на рис. 1, установить патрубок клапана

вентиляции картерных газов и затянуть крепежный хомут.

У.  Как показано на рис. 2, установить вентиляционный шланг.







Ф.  С помощью торцевой головки с удлинителем установить

свечи зажигания.
Момент затяжки 40 Н·м.

11-58

Механические компоненты двигателя - Механизм шестерни коленчатого вала







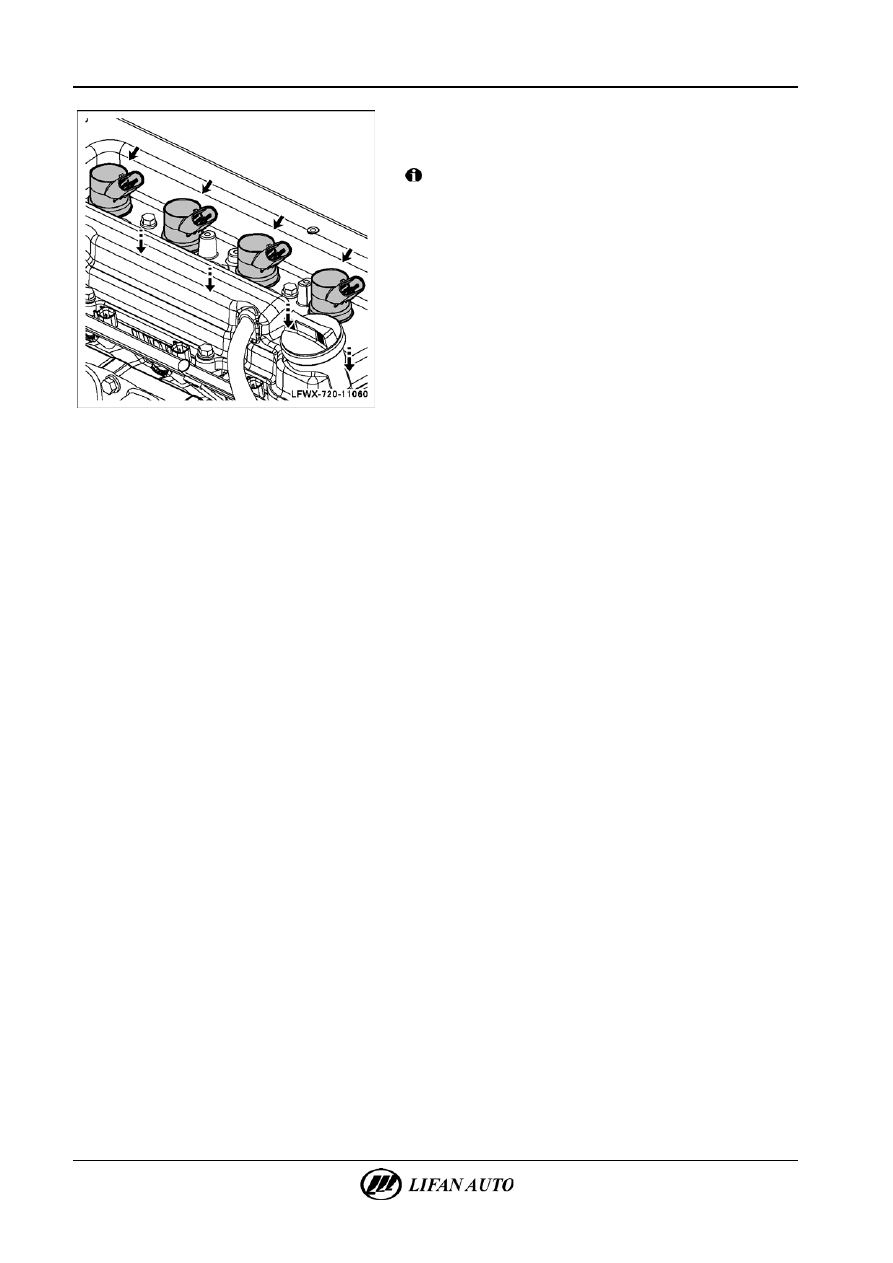

Х.  Установить катушки зажигания по порядку и затянуть

болты.
Момент затяжки 11 Н·м.



Внимание!

Установить согласно меткам, сделанным в процессе

снятия.



Механические компоненты двигателя - Распределительный вал

11-59



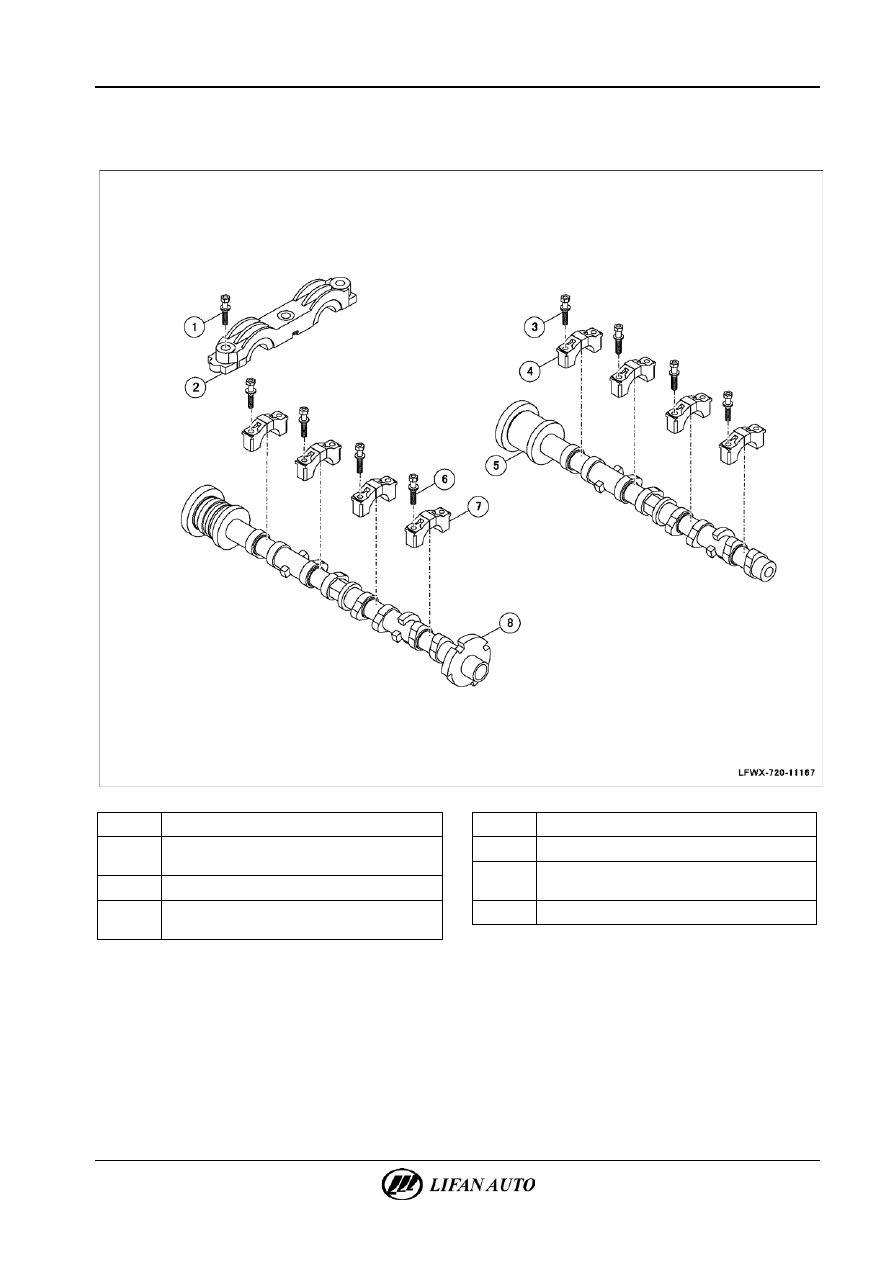

Распределительный вал

Схематическое изображение компонентов





1

Болт

2

Крышка подшипника распределительного вала

№ 1

3

Болт

4

Крышка подшипника распределительного вала

выпускных клапанов



5

Распределительный вал выпускных клапанов

6

Болт

7

Крышка подшипника распределительного вала

впускных клапанов

8

Распределительный вал впускных клапанов
