Механические компоненты двигателя - Механизм шестерни коленчатого вала









Внимание!

Во избежание вращения распределительного вала

необходимо использовать разводной ключ для придания

усилия, обратного вращению вала (усилие необходимо

приложить в положении, показанном на рисунке).







2.

Установка механизма шестерни распределительного

вала.

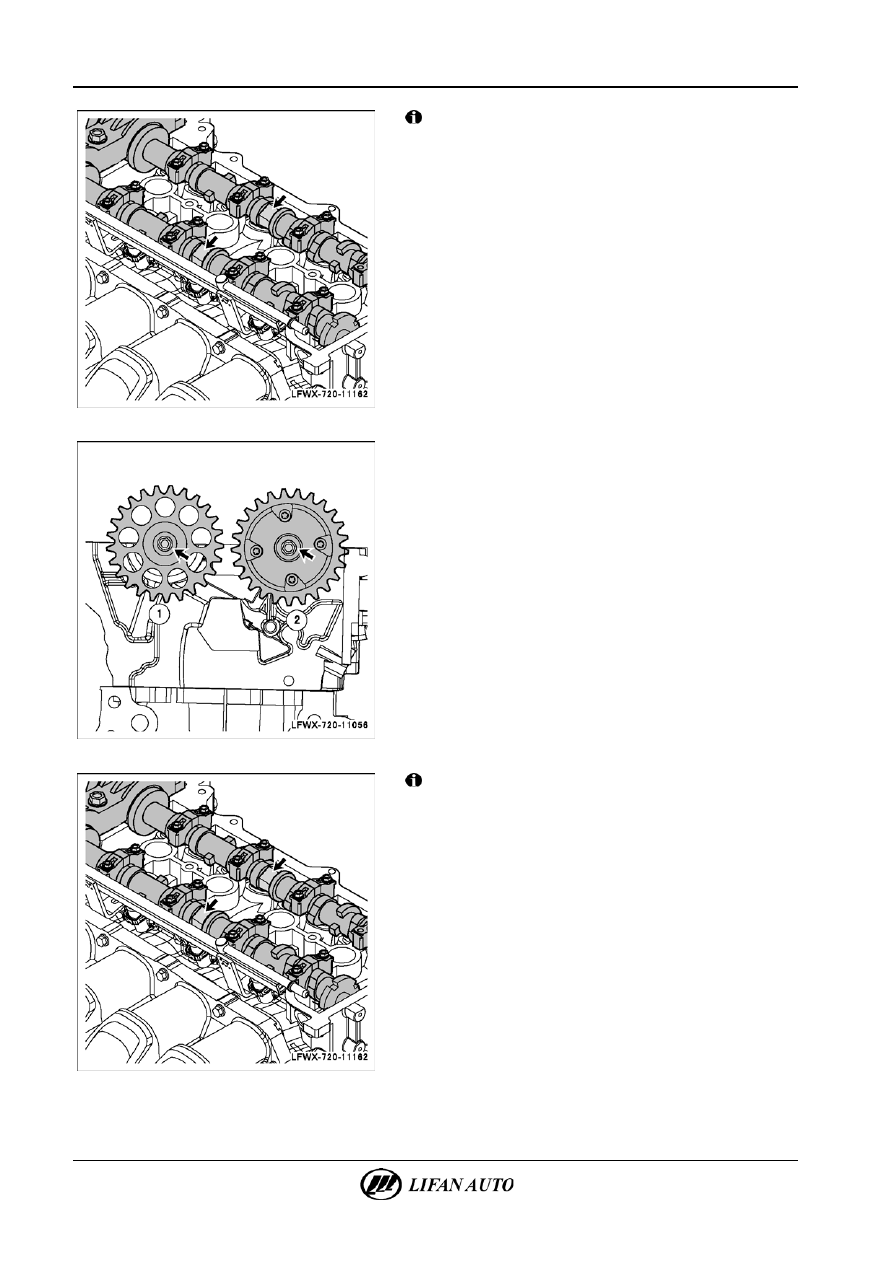

А.  Как показано на рис. 1, установить шестерню

распределительного вала выпускных клапанов и затянуть

болты.
Момент затяжки 54 Н·м.

Б.  Как показано на рис. 2, установить шестерню

распределительного вала впускных клапанов и затянуть

болты VVT.
Момент затяжки 60 Н·м.









Внимание!

Во избежание вращения распределительного вала

необходимо использовать разводной ключ для придания

усилия, обратного вращению вала (усилие необходимо

приложить в положении, показанном на рисунке).



Механические компоненты двигателя - Механизм шестерни коленчатого вала

11-53





В.  Установить шестерню коленчатого вала и установочный

штифт.

Г.  Установить стопорное кольцо шестерни коленчатого вала.







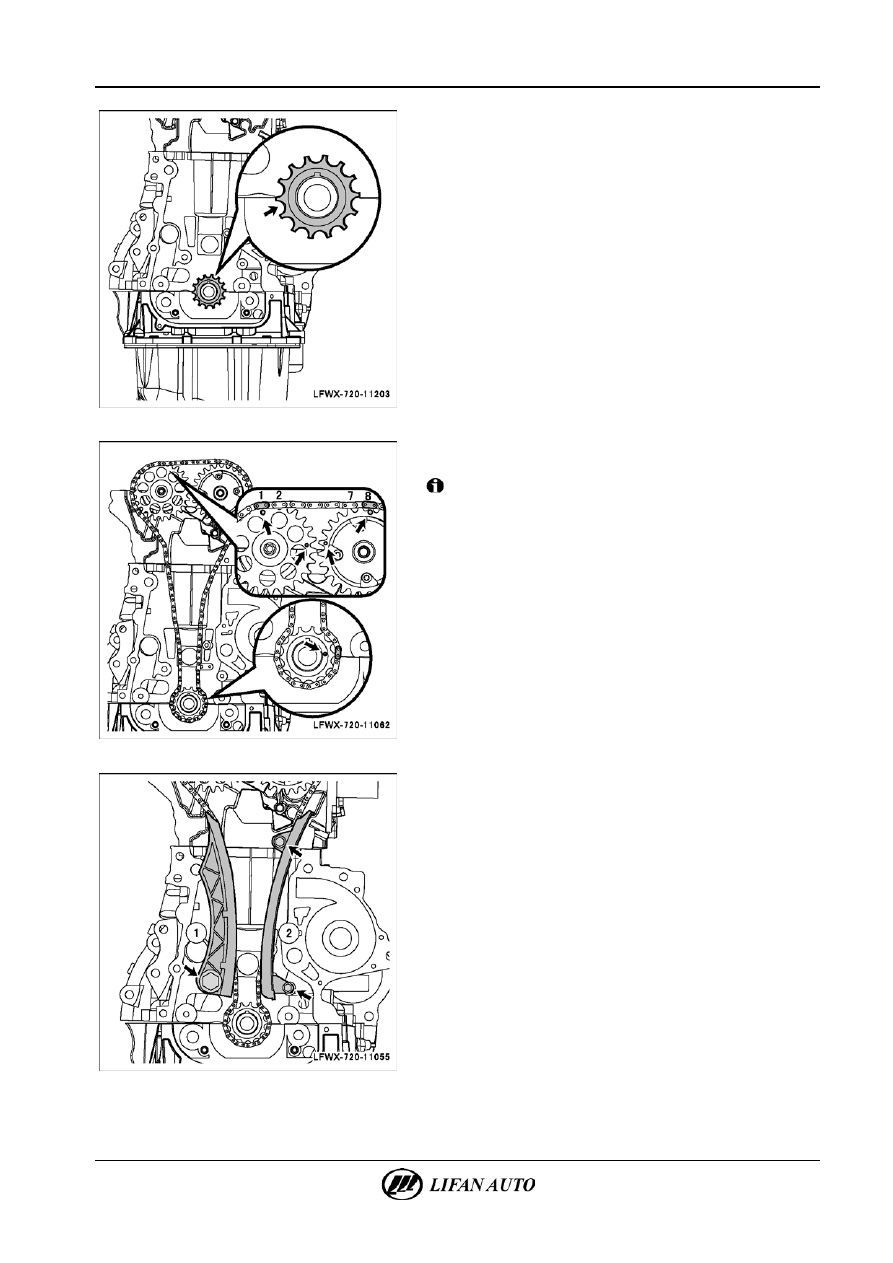

Д.  Установить цепной привод газораспределительного

механизма.



Внимание!

Как показано на рисунке, выровнять метки при установке

цепного привода газораспределительного механизма.







Е.  Установить натяжитель цепного привода (как показано на

рис. 1) и успокоитель (как показано на рис. 2) и затянуть

крепежные болты.
Крепежные болты натяжителя.
Момент затяжки 19 Н·м.
Крепежные болты успокоителя.
Момент затяжки: 13 Н·м.

11-54

Механические компоненты двигателя - Механизм шестерни коленчатого вала







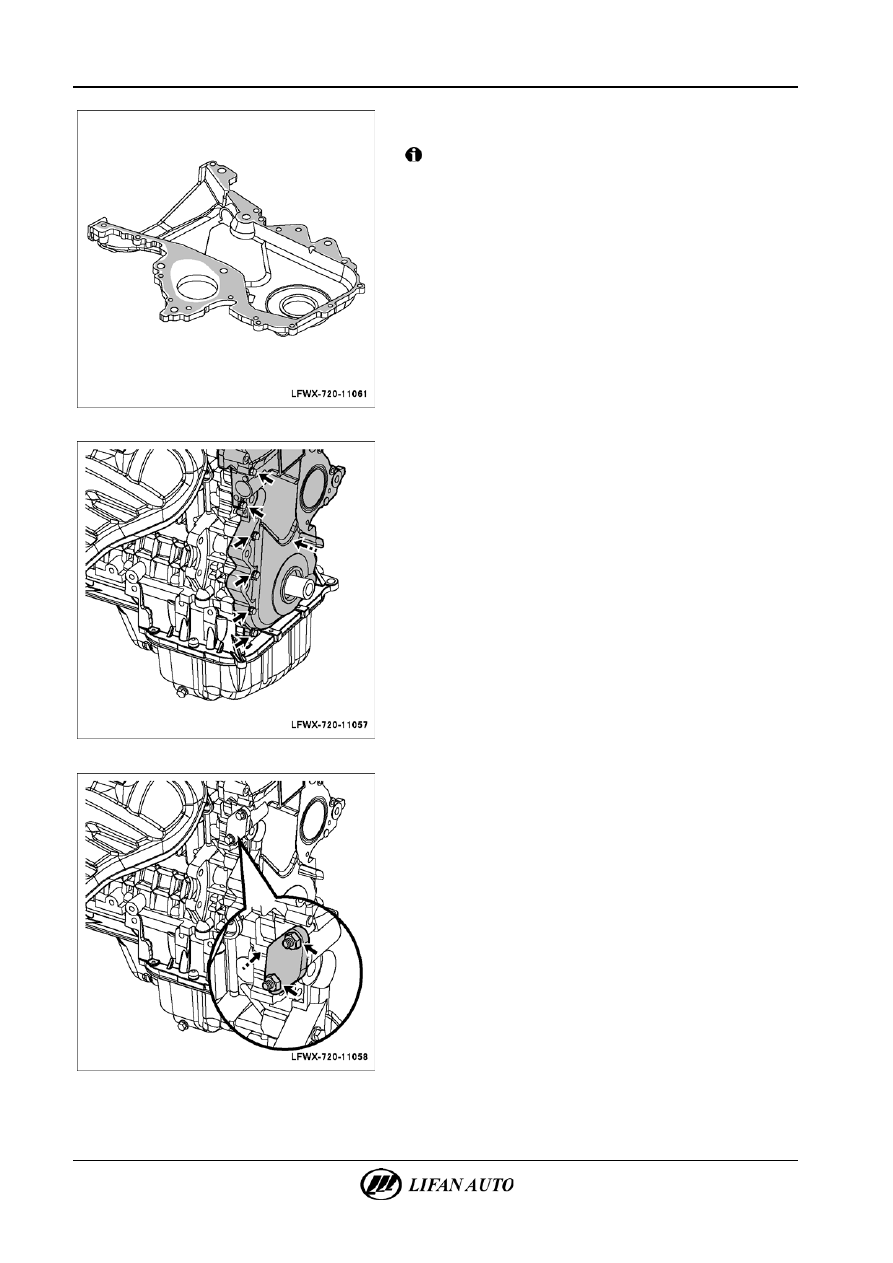

Ж.  Как показано на рисунке, равномерно нанести герметик

на поверхность переднего кожуха.



Внимание!

Перед нанесением нового герметика убедиться, что старый

слой герметика полностью удален.







З.  Установить передний кожух на двигатель и затянуть

крепежные болты.
Момент затяжки 23 Н·м.







И.  Установить натяжитель на место крепления и затянуть две

крепежные гайки.
Момент затяжки 11 Н·м.

△ Сов

е

т



При установке натяжителя сначала рекомендуется

зафиксировать плунжерный поршень с помощью фиксатора.

После установки крепежных болтов натяжителя необходимо

повернуть коленчатый вал против часовой стрелки для

извлечения фиксатора.



Механические компоненты двигателя - Механизм шестерни коленчатого вала

11-55





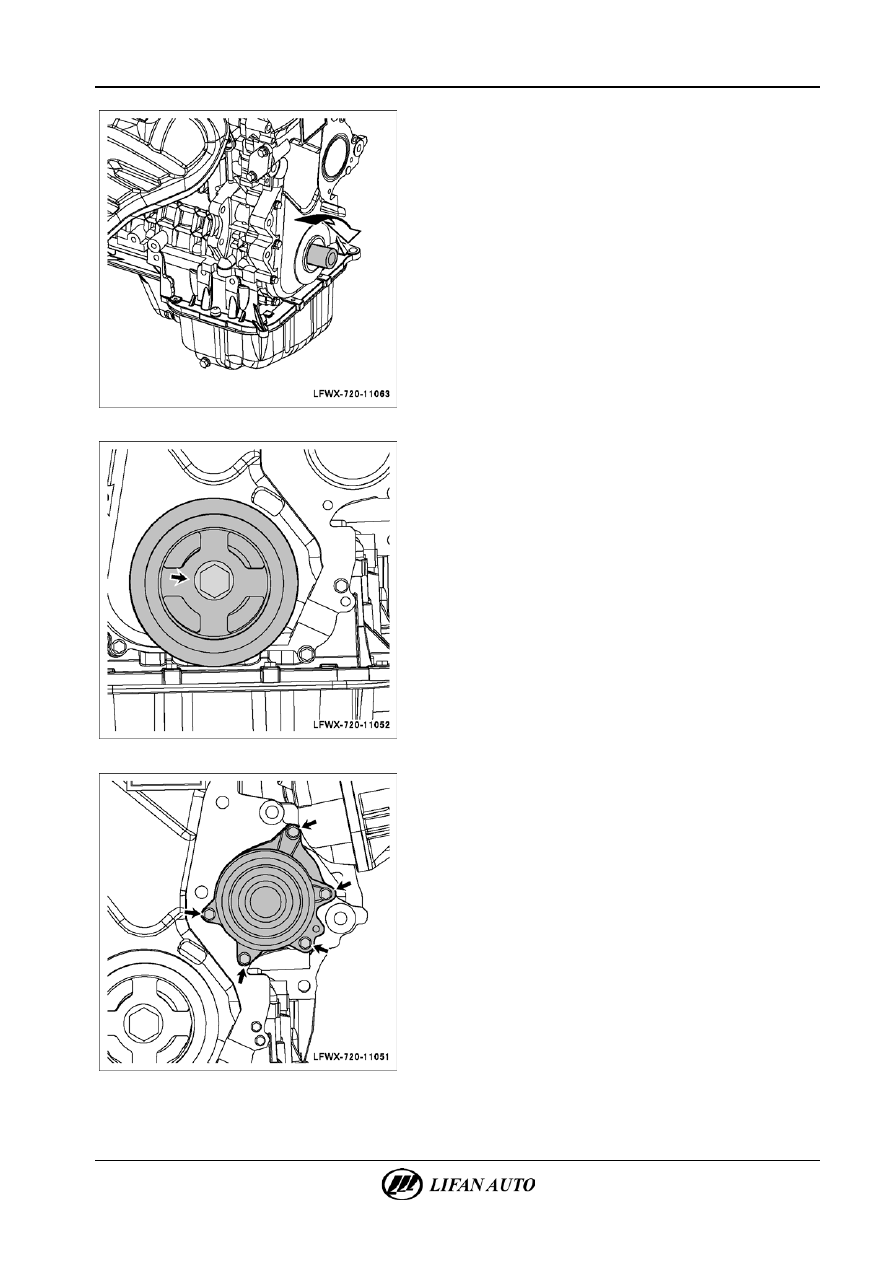

К.  Повернуть коленчатый вал по часовой стрелке и проверить

правильность установки натяжителя.







Л.  Установить шкив коленчатого вала и затянуть болты.

Момент затяжки 138 Н·м.

△ Сов

е

т



При установке крепежных болтов шкива коленчатого вала во

избежание вращения вала необходимо сначала зафиксировать

маховик.







М.  Установить насос системы охлаждения и затянуть болты.

Момент затяжки 11 Н·м.
