Lifan 720 / Cebrium. Руководство - часть 18

11-44

Механические компоненты двигателя - Механизм шестерни коленчатого вала





Механизм шестерни коленчатого вала

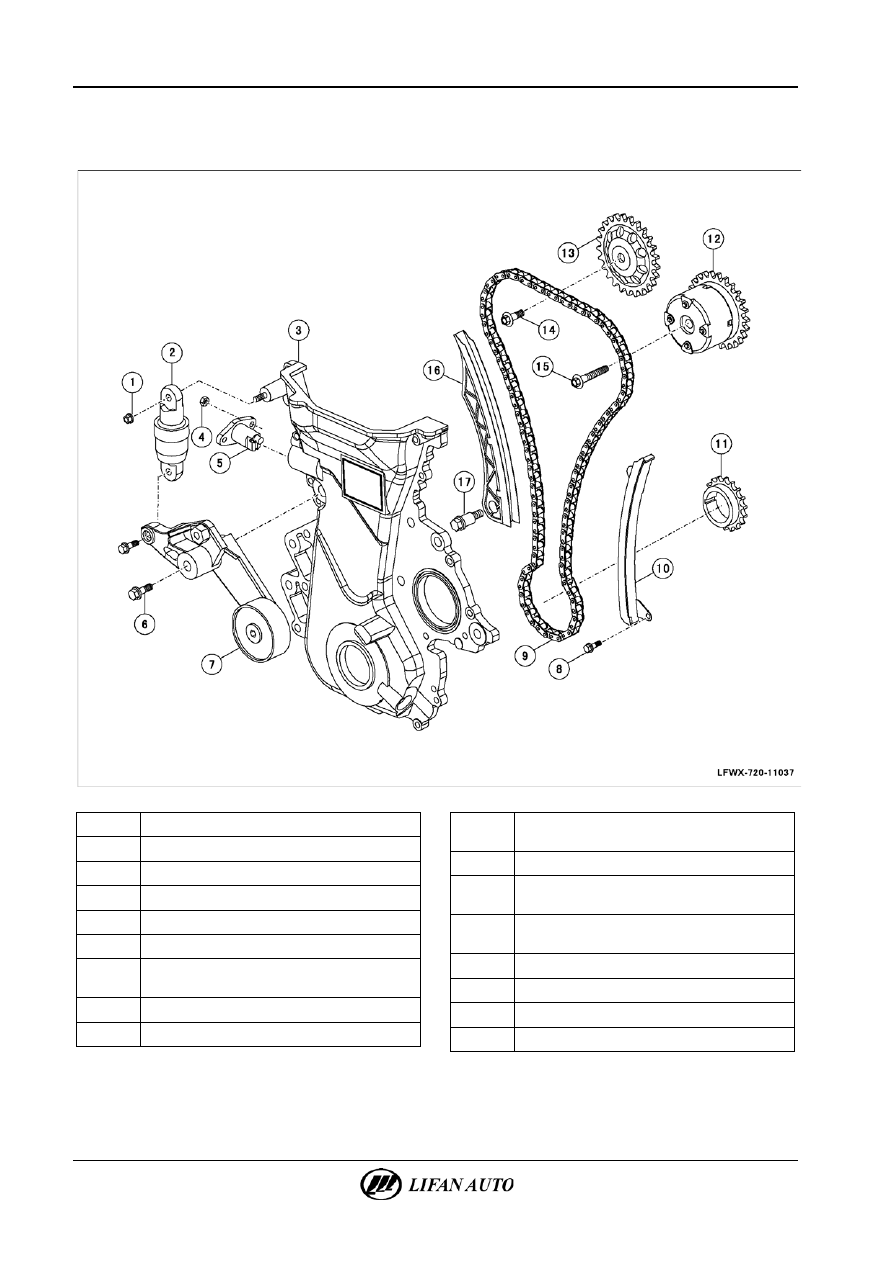

Схематическое изображение компонентов





1

Гайка

2

Резиновая деталь натяжителя ремня привода ГРМ

3

Передний кожух

4

Гайка

5

Натяжитель

6

Болт

7

Узел натяжителя ремня привода

распределительного механизма

8

Болт

9

Цепь ГРМ



10

Успокоитель цепного привода

газораспределительного механизма

11

Шестерня коленчатого вала

12

Шестерня распределительного вала впускных

клапанов (VVT)

13

Шестерня распределительного вала выпускных

клапанов

14

Болт

15

Болт системы VVT

16

Натяжитель газораспределительного механизма

17

Болт





Механические компоненты двигателя - Механизм шестерни коленчатого вала

11-45



Проверка



1.

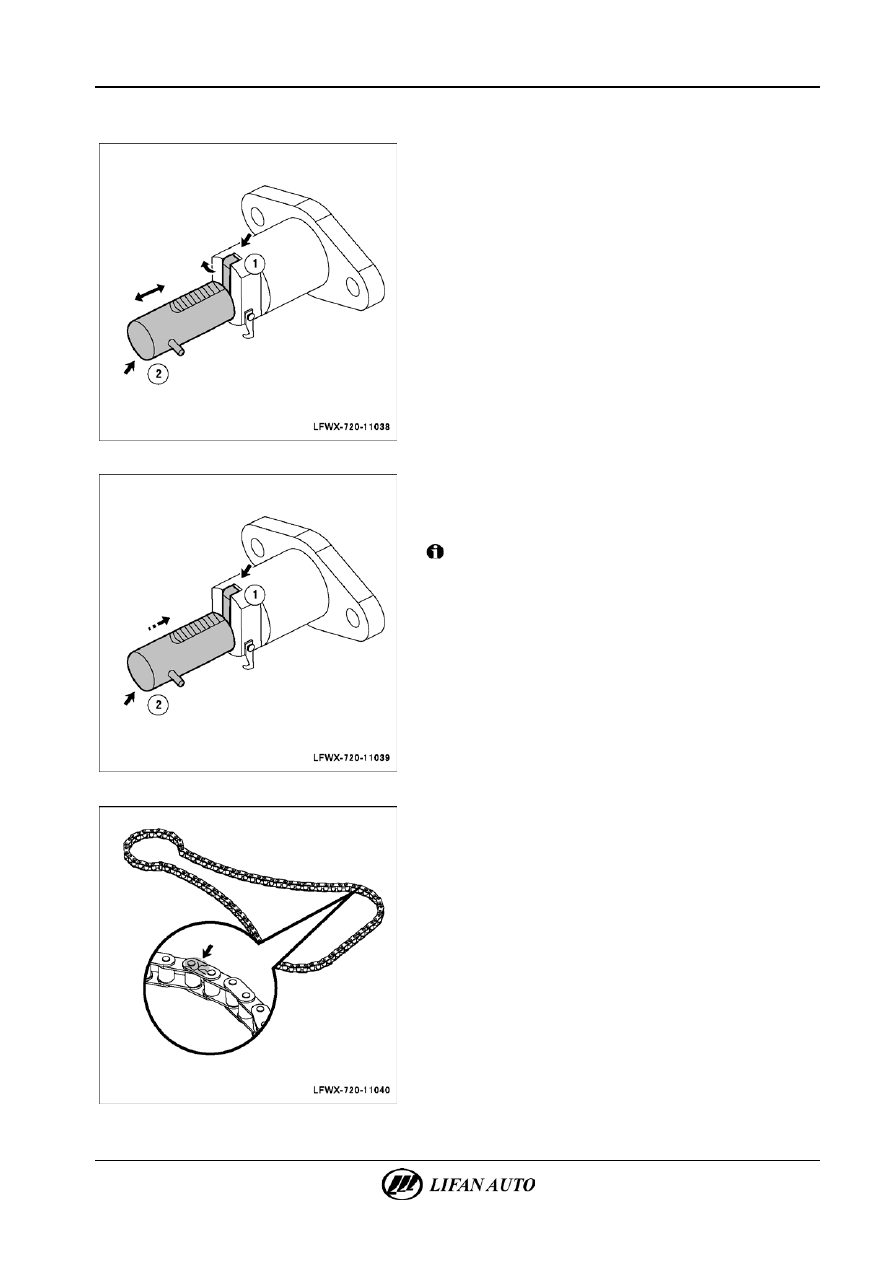

Проверка натяжителя.

А.  Как показано на рисунке, поднять стопорную пластину

вала натяжителя 1 и проверить возможность свободного

вращения вала натяжителя 2, при необходимости заменить

натяжитель.







Б.  Как показано на рисунке, установить стопорную пластину

вала натяжителя 1 и проверить возможность свободного

вращения вала натяжителя 2, при необходимости заменить

натяжитель.



Внимание!

Вал натяжителя может быть сжат изнутри и не может быть

увеличен снаружи.







2.

Проверка цепного привода газораспределительного

механизма.

А.  Проверить возможное повреждение цепного привода

газораспределительного механизма, при обнаружении

заменить.

11-46

Механические компоненты двигателя - Механизм шестерни коленчатого вала







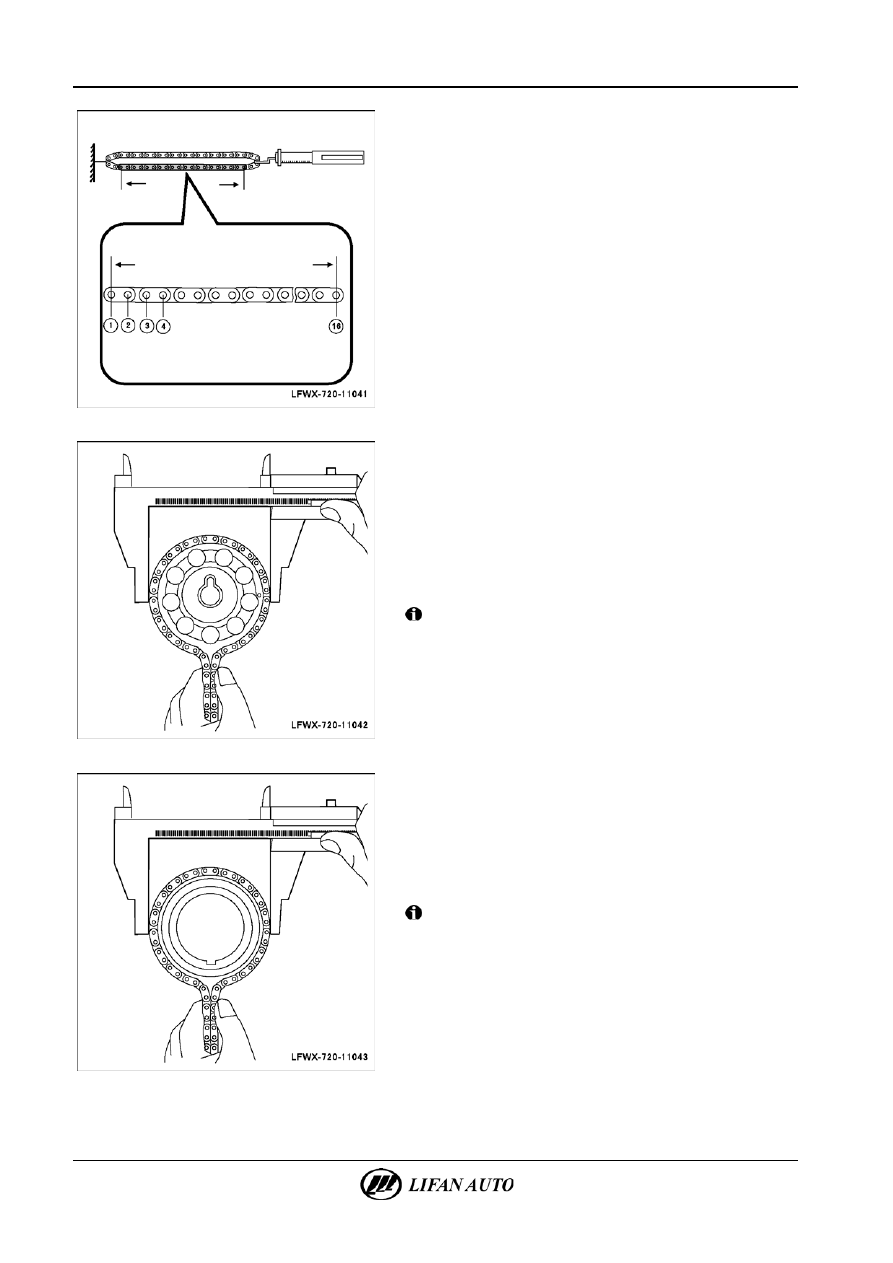

Б.  Как показано на рисунке, с помощью пружинного

манометра приложить усилие 140 Н к цепному приводу

газораспределительного механизма и с помощью

штангенциркуля измерить длину цепи. Если длина

превышает максимально допустимое удлинение цепи,

заменить цепь.
Максимальное удлинение цепи: 122,6 мм.

△ Сов

е

т



Как показано на рисунке слева, выбрать три или более пунктов

для проверки длины цепи.







3.

Проверка шестерни распределительного вала

выпускных клапанов.

А.  Как показано на рисунке, установить цепь с шестерней

распределительного вала выпускных клапанов.

Б.  С помощью штангенциркуля проверить диаметр шестерни

распределительного вала при установленной цепи. Если

значение ниже указанного, заменить шестерню

распределительного вала.
Минимальный диаметр: 97,3 мм.



Внимание!

При измерении штангенциркуль должен быть плотно

прижат к ролику цепи.







4.

Проверка шестерни коленчатого вала.

А.  Как показано на рисунке, установить цепь на шестерню

коленчатого вала.

Б.  С помощью штангенциркуля проверить диаметр шестерни

коленчатого вала при установленной цепи. Если значение

ниже указанного, заменить шестерню коленчатого вала.
Минимальный диаметр: 51,6 мм.



Внимание!

При измерении штангенциркуль должен быть плотно

прижат к ролику цепи.



Механические компоненты двигателя - Механизм шестерни коленчатого вала

11-47





5.

Проверка натяжителя цепного привода

газораспределительного механизма.

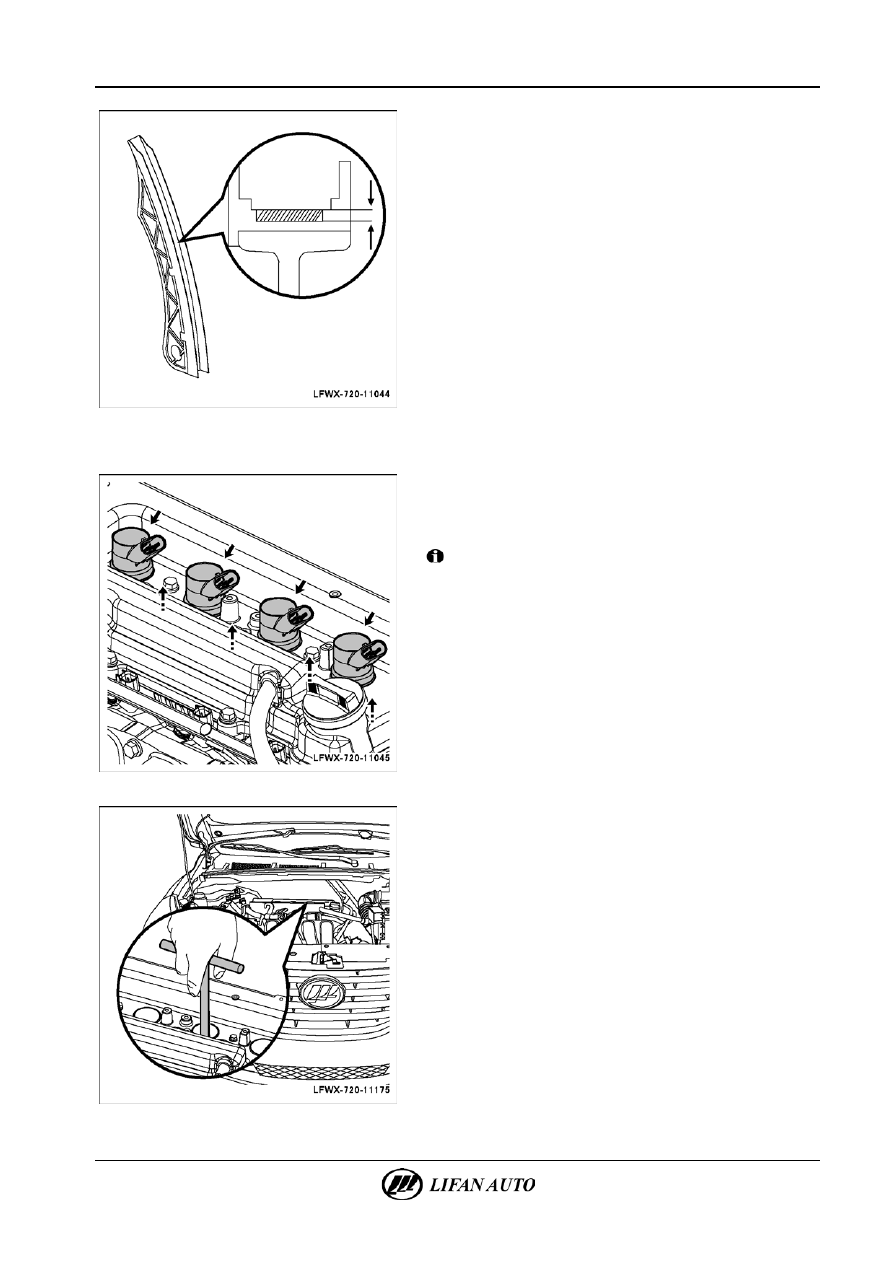

А.  С помощью штангенциркуля проверить толщину

натяжителя цепного привода. Если толщина натяжителя

превышает максимальную толщину, заменить узел

натяжителя цепного привода газораспределительного

механизма.
Максимальная толщина: 1,0 мм.





Замена





1.

Снятие компонентов механизма шестерни коленчатого

вала.

А.  Отвернуть крепежные болты катушки зажигания и снять

катушки зажигания по порядку.



Внимание!

•

Не допускается повреждение изоляции катушки

зажигания.

•

При снятии необходимо отметить цилиндр, катушка

зажигания которого была снята, для облегчения

дальнейшей установки.







Б.  С помощью торцевой головки с удлинителем вывернуть

каждую свечу зажигания.
