11-40

Механические компоненты двигателя - Выпускной коллектор





Выпускной коллектор

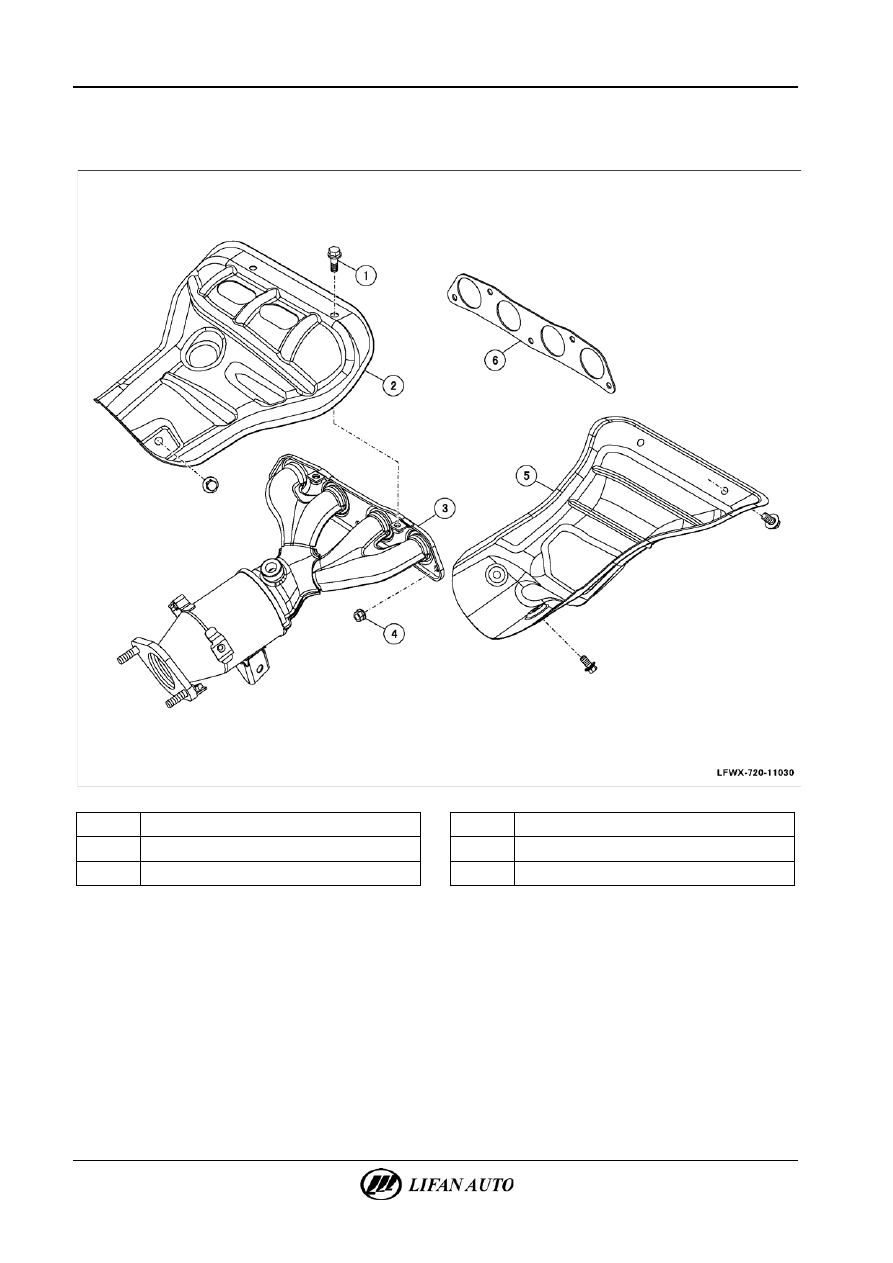

Схематическое изображение компонентов





1

Болт

2

Верхняя теплоизоляция выпускного коллектора

3

Выпускной коллектор в сборе



4

Гайка

5

Нижняя теплоизоляция выпускного коллектора

6

Прокладка выпускного коллектора





Механические компоненты двигателя - Выпускной коллектор

11-41

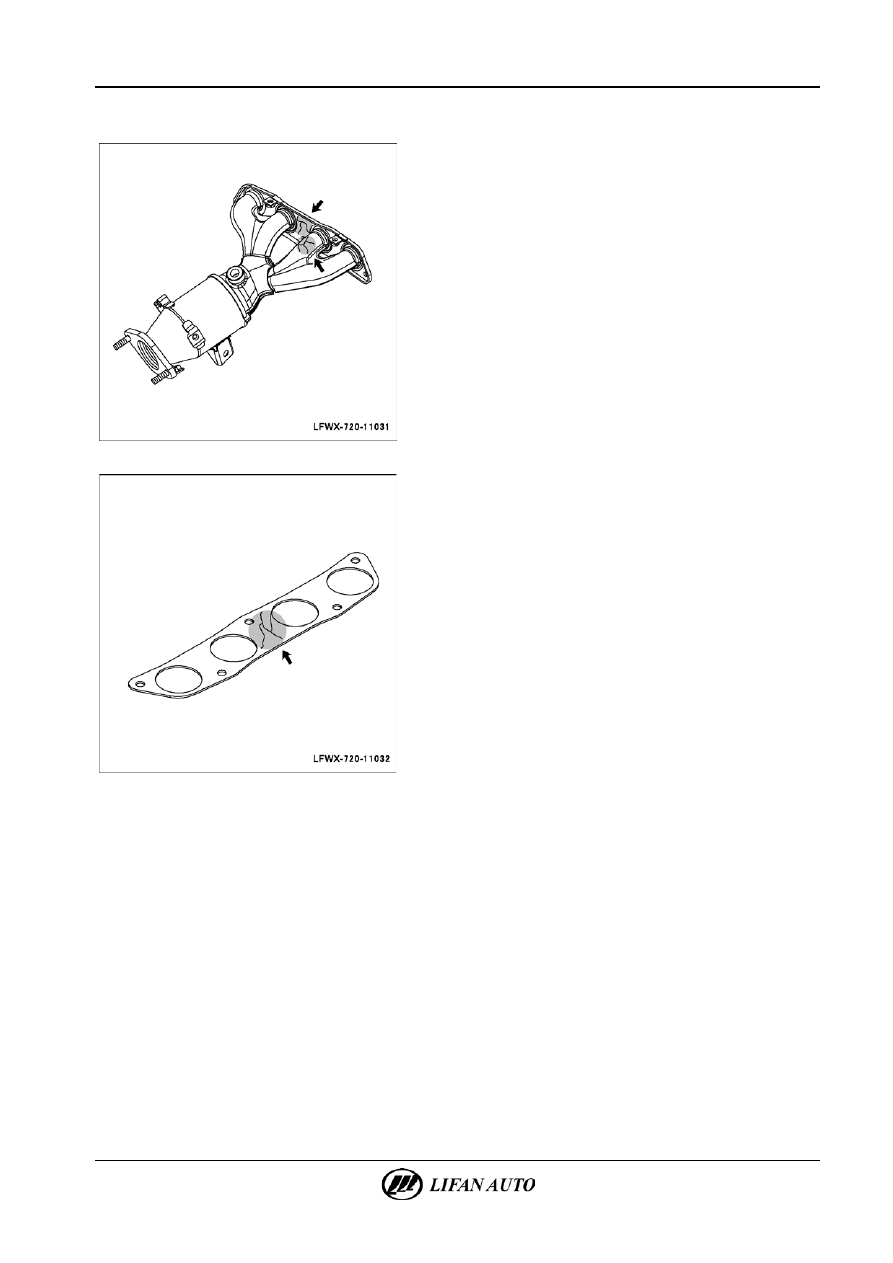

Проверка



1.

Проверка выпускного коллектора.

А.  Проверить возможное наличие трещин и повреждений

впускного коллектора, при обнаружении заменить

коллектор.







Б.  Проверить прокладку выпускного коллектора на наличие

повреждений. При обнаружении заменить.

11-42

Механические компоненты двигателя - Выпускной коллектор

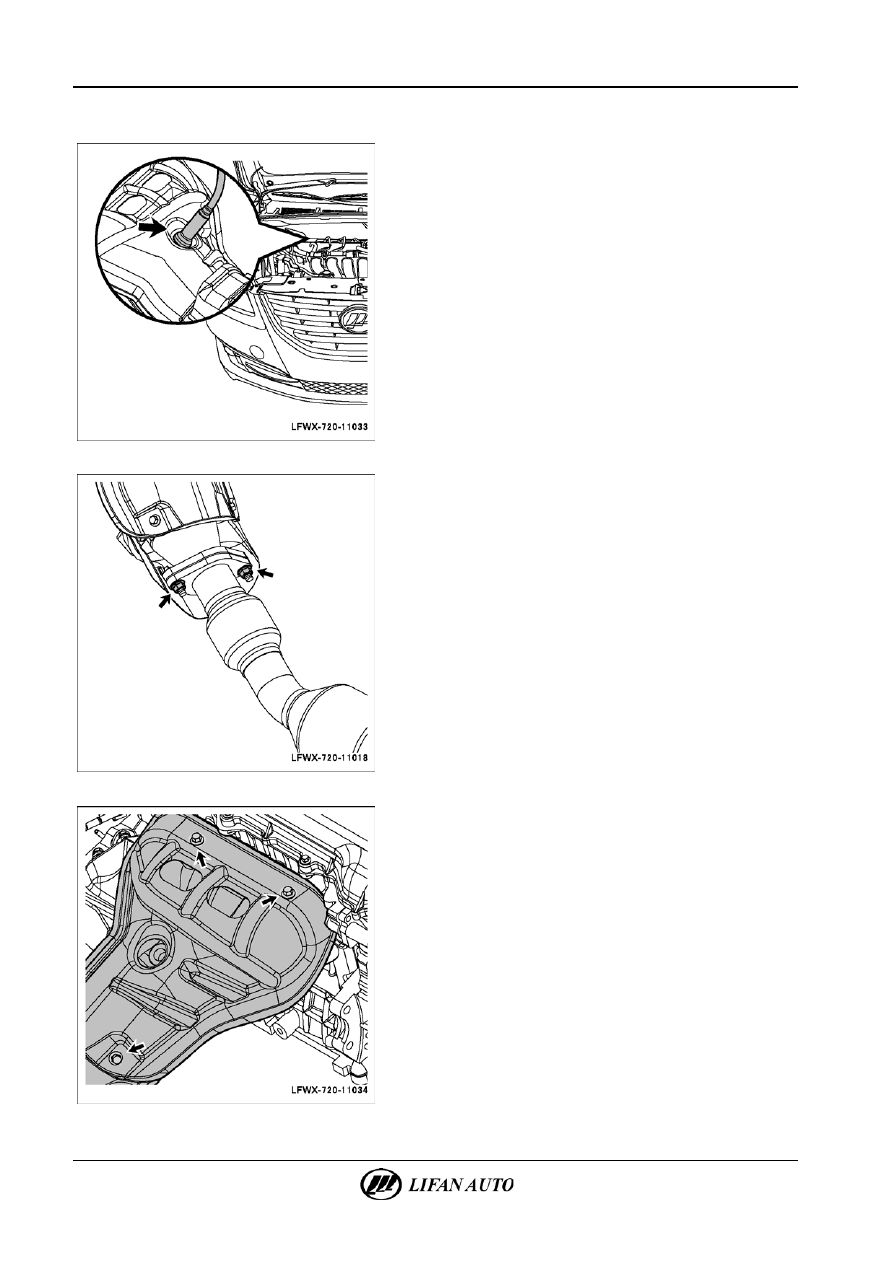

Замена



1.

Снятие выпускного коллектора.

А.  Отсоединить разъем переднего кислородного датчика.







Б.  Отвернуть крепежные гайки трехкомпонентного

каталитического нейтрализатора.







В.  Отвернуть крепежные болты верхней теплоизоляции

выпускного коллектора и снять ее.

Г.  Отвернуть крепежные гайки выпускного коллектора

и снять его.

Д.  Снять нижнюю прокладку выпускного коллектора.



Механические компоненты двигателя - Выпускной коллектор

11-43





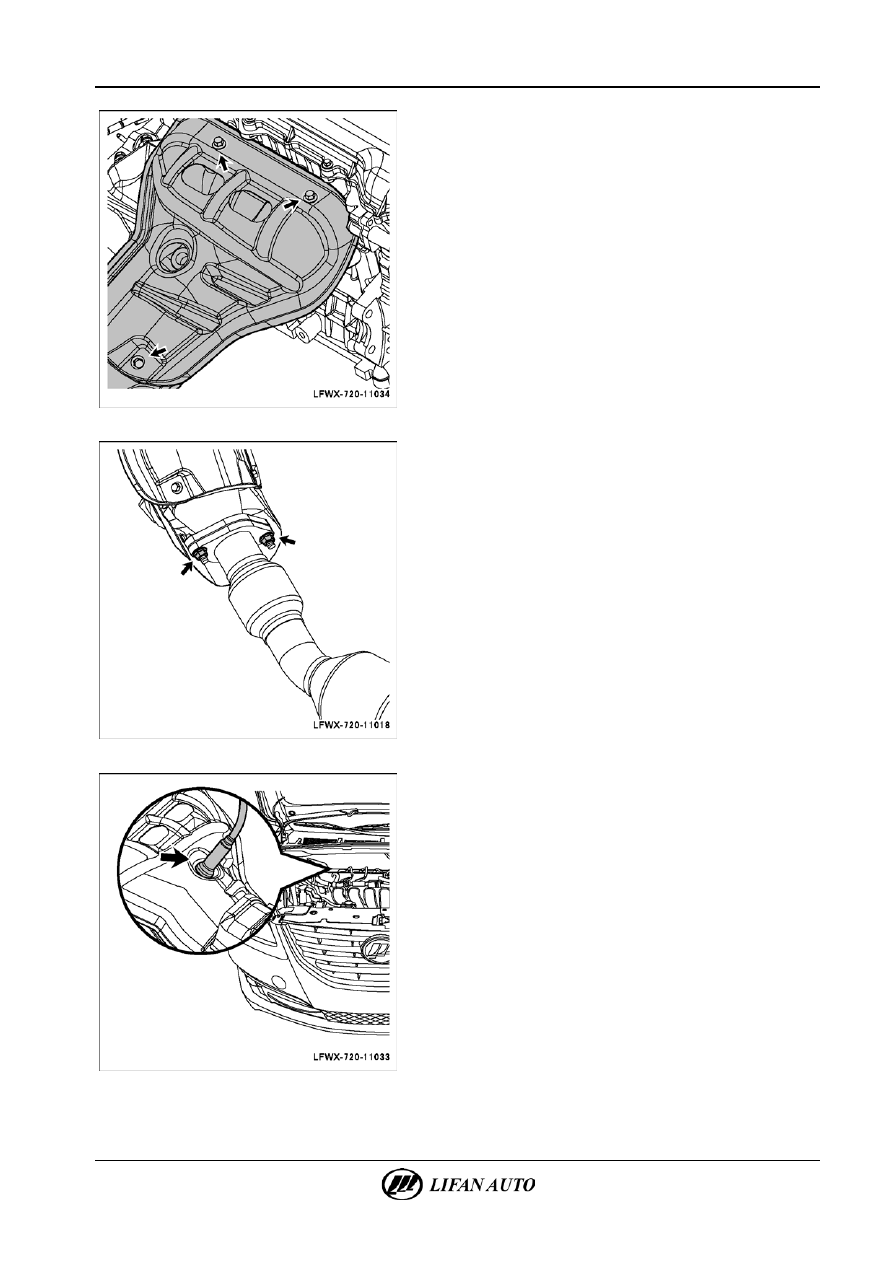

2.

Установка выпускного коллектора.

А.  Установить прокладку выпускного коллектора.
Б.  Установить выпускной коллектор на двигатель и затянуть

крепежные гайки.
Момент затяжки 37 Н·м.

В.  Установить верхнюю теплоизоляцию выпускного

коллектора на место и затянуть крепежные болты.
Момент затяжки 18 Н·м.







Г.  Установить передние крепежные гайки трехкомпонентного

каталитического нейтрализатора.







Д.  Установить разъем переднего кислородного датчика.
