Lifan 720 / Cebrium. Руководство - часть 15

11-32

Механические компоненты двигателя - Приводной ремень





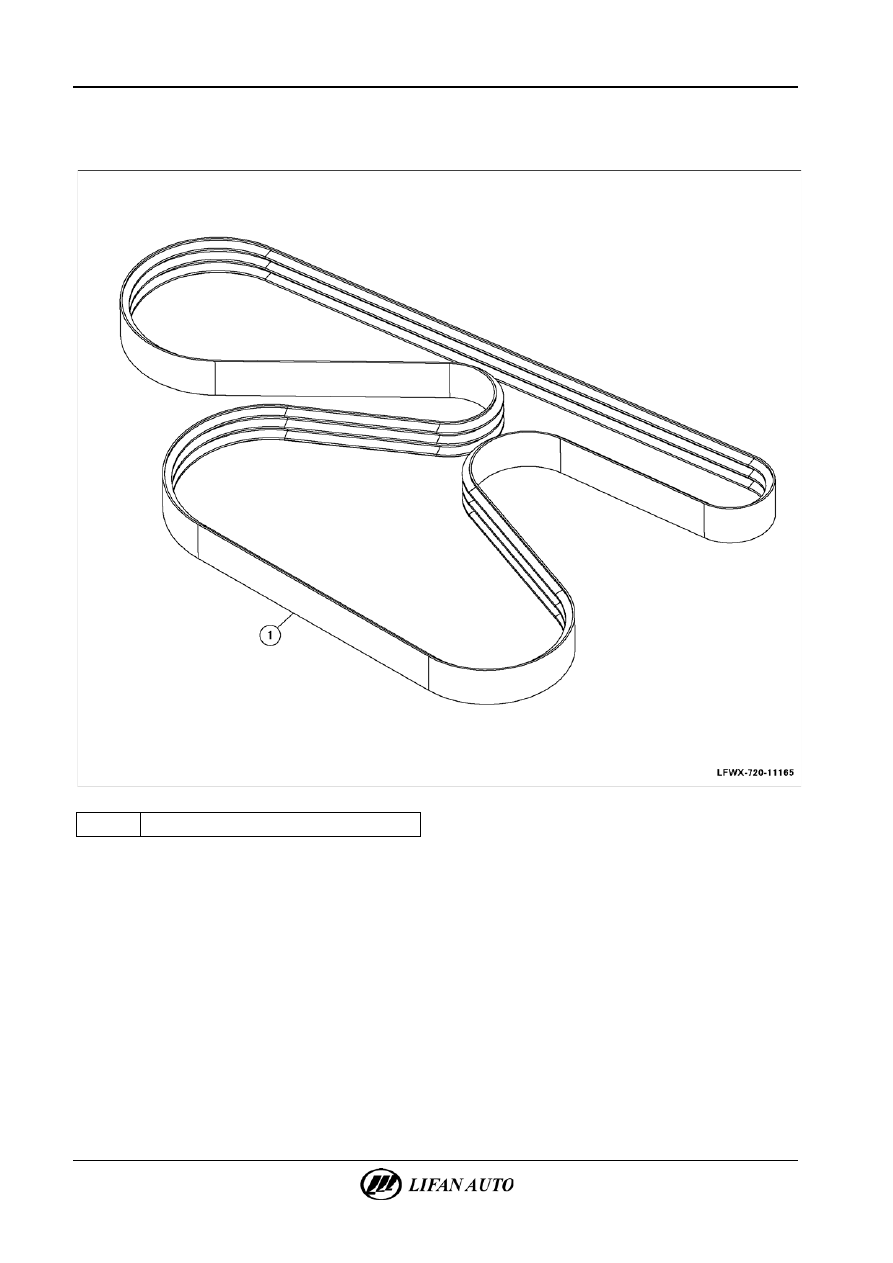

Приводной ремень

Схематическое изображение компонентов





1



Приводной ремень









Механические компоненты двигателя - Приводной ремень

11-33



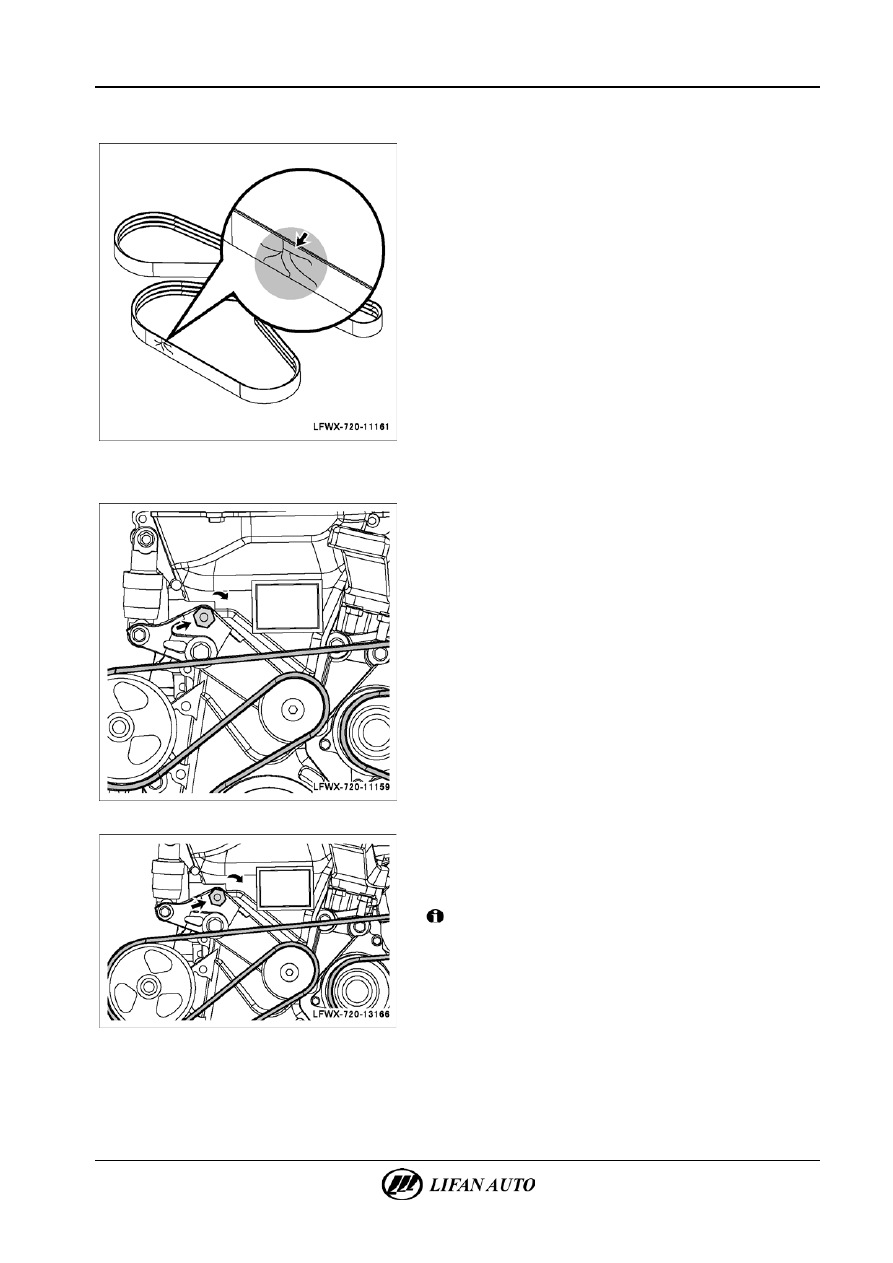

Проверка



1.

Проверка приводного ремня.

А.  Проверить приводной ремень на наличие следов старения,

разрывов или износа. При наличии отремонтировать

приводной ремень. При необходимости заменить.



Замена





1.

Снятие приводного ремня.

А.  Как показано на рисунке, с помощью накидного ключа

приложить силу к натяжителю в направлении вращения

часовой стрелки и установить приводной ремень.







2.

Установка приводного ремня.

А.  Как показано на рисунке, с помощью накидного ключа

приложить силу к натяжителю в направлении вращения

часовой стрелки и установить приводной ремень.



Внимание!

•

Убедиться, что приводной ремень правильно

установлен в клиновидный паз.

11-34

Механические компоненты двигателя - Впускной коллектор





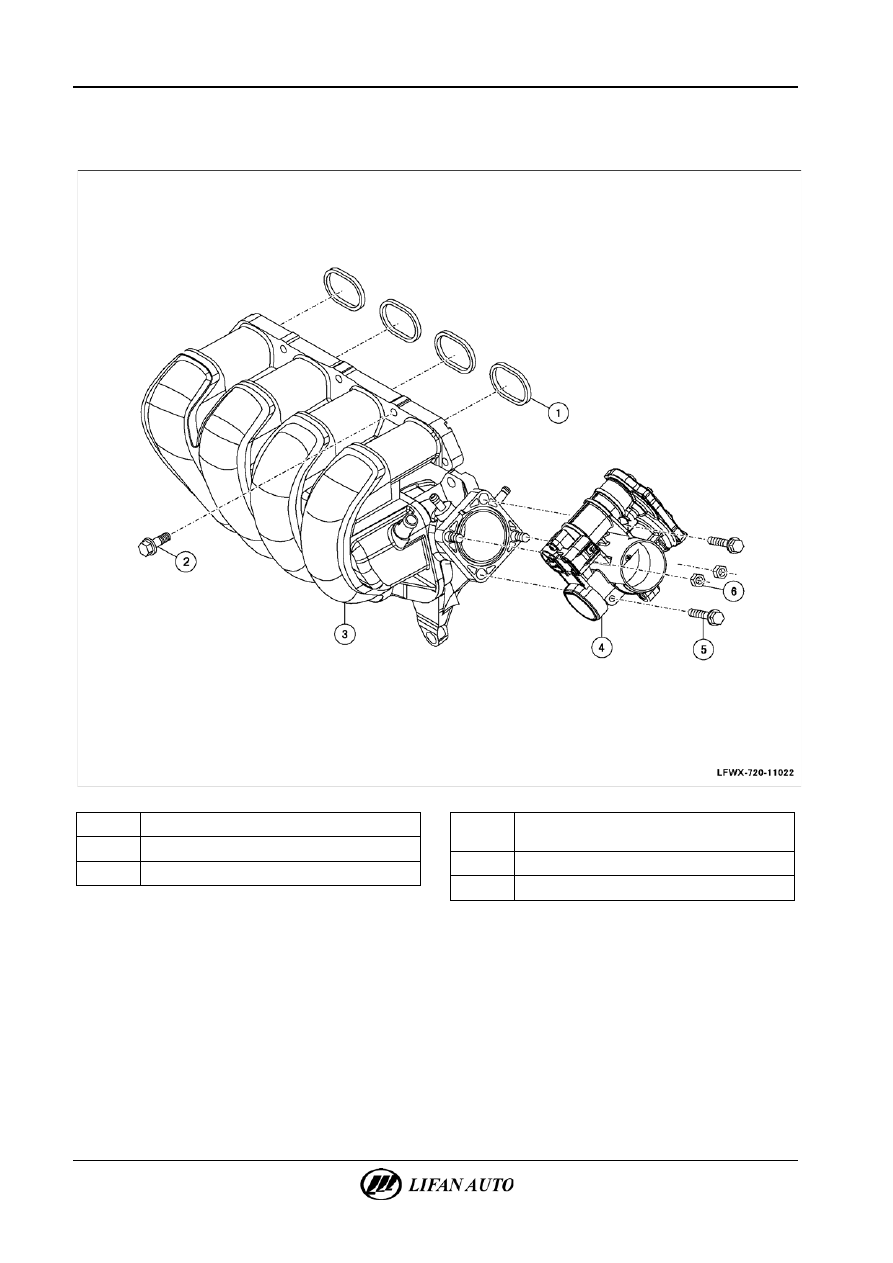

Впускной коллектор

Схематическое изображение компонентов





1

Резиновое уплотнительное кольцо

2

Болт

3

Впускной коллектор в сборе



4

Узел электронной системы управления

дроссельной заслонкой

5

Болт

6

Гайка





Механические компоненты двигателя - Впускной коллектор

11-35



Проверка



1.

Проверка впускного коллектора.

А.  Проверить возможное наличие трещин и повреждений

впускного коллектора, при обнаружении заменить

коллектор.







Б.  Проверить сопрягаемую поверхность впускного

коллектора на наличие повреждений. При обнаружении

заменить.

В.  Проверить возможное наличие повреждения

уплотнительного кольца впускного коллектора,

при обнаружении заменить деталь.







2.

Проверка электронной дроссельной заслонки.

А.  Проверить корпус дроссельной заслонки на наличие

загрязнений. При обнаружении произвести чистку.
