Lifan 720 / Cebrium. Руководство - часть 13

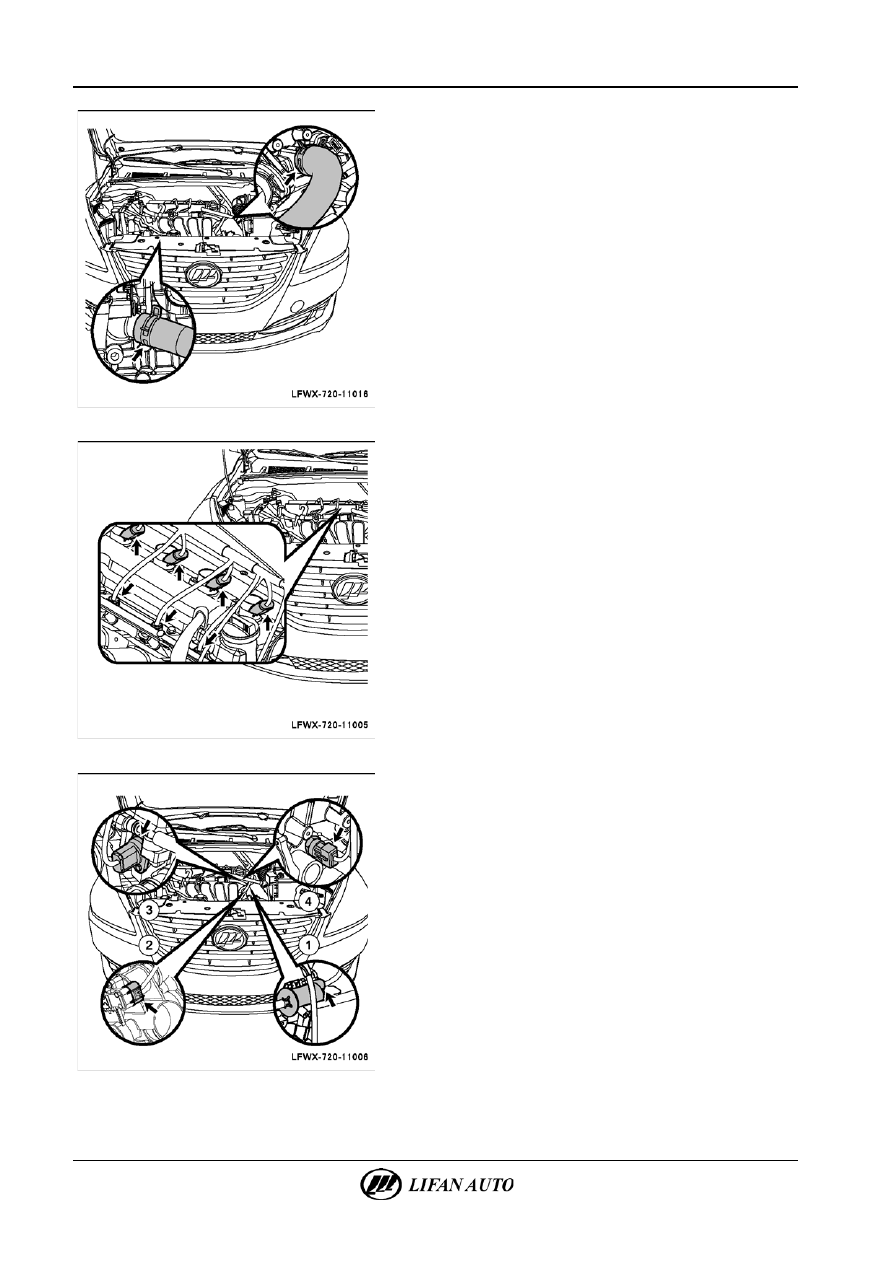

11-24

Механические компоненты двигателя - Механические компоненты двигателя







Г.  Установить входной и выходной патрубки радиатора

и затянуть хомут.

14.

Установка воздушного фильтра.







15.

Установка топливной форсунки, катушки зажигания и

разъемов различных датчиков.

А.  Установить разъем катушки зажигания.
△ Сов

е

т



Отчетливый щелчок указывает на то, что разъем установлен

правильно.
Б.  Установить разъемы топливных форсунок.







В.  Как показано на рис. 1, установить разъем

электромагнитного клапана угольного адсорбера.

Г.  Как показано на рис. 2, установить разъем датчика

положения электронной дроссельной заслонки.

Д.  Как показано на рис. 3, установить разъем датчика

положения распределительного вала.

Е.  Как показано на рис. 4, установить разъем датчика

температуры охлаждающей жидкости.



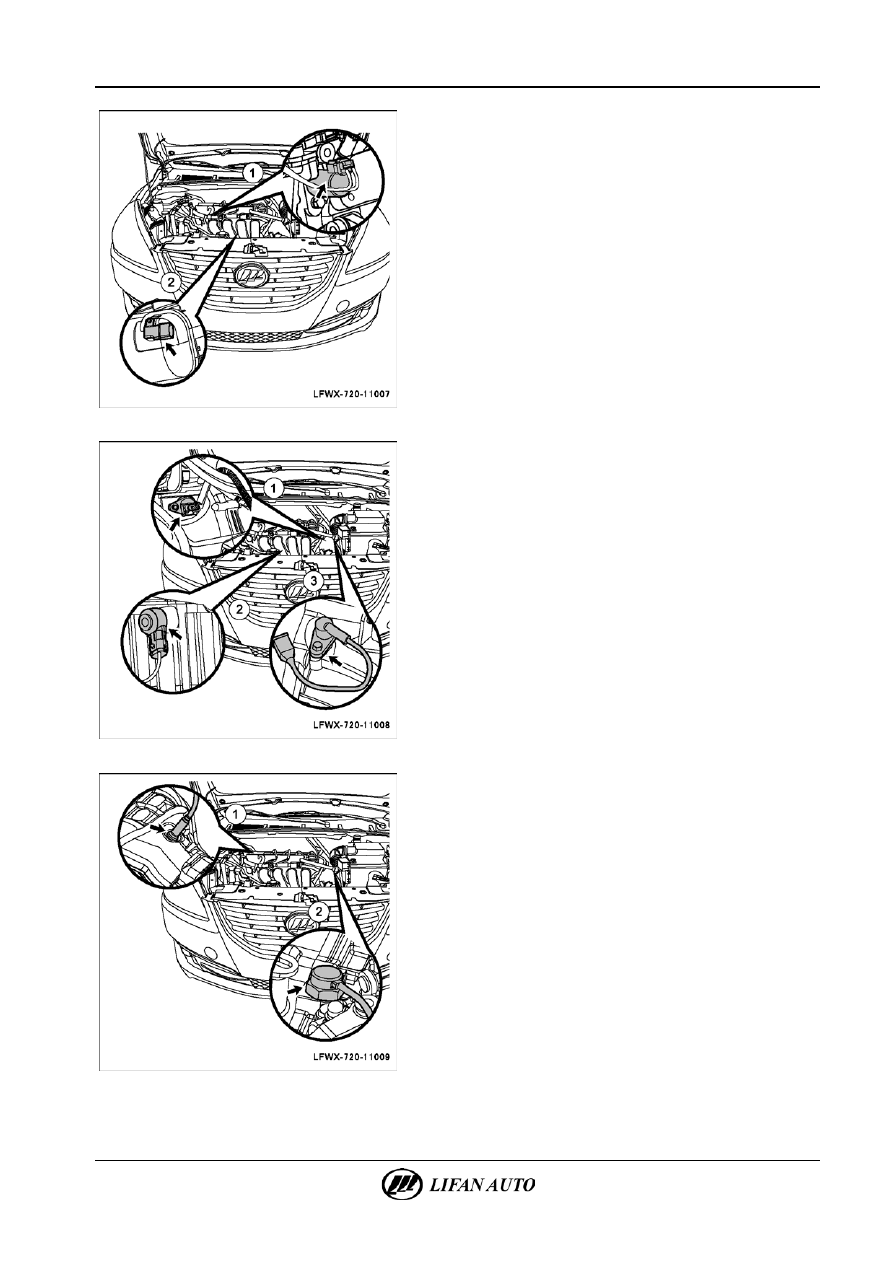

Механические компоненты двигателя - Механические компоненты двигателя

11-25





Ж.  Как показано на рис. 1, установить разъем управляющего

клапана системы VVT.

З.  Как показано на рис. 2, установить разъем датчика

давления и температуры воздуха на впуске.







И.  Как показано на рис. 2, установить разъем датчика

детонации.

К.  Как показано на рис. 3, установить разъем датчика

положения коленчатого вала.

Л.  Как показано на рис. 1, установить разъем датчика

одометра.







М.  Как показано на рис. 1, установить разъем переднего

кислородного датчика.

Н.  Как показано на рис. 2, установить разъем датчика

включения передачи заднего хода.

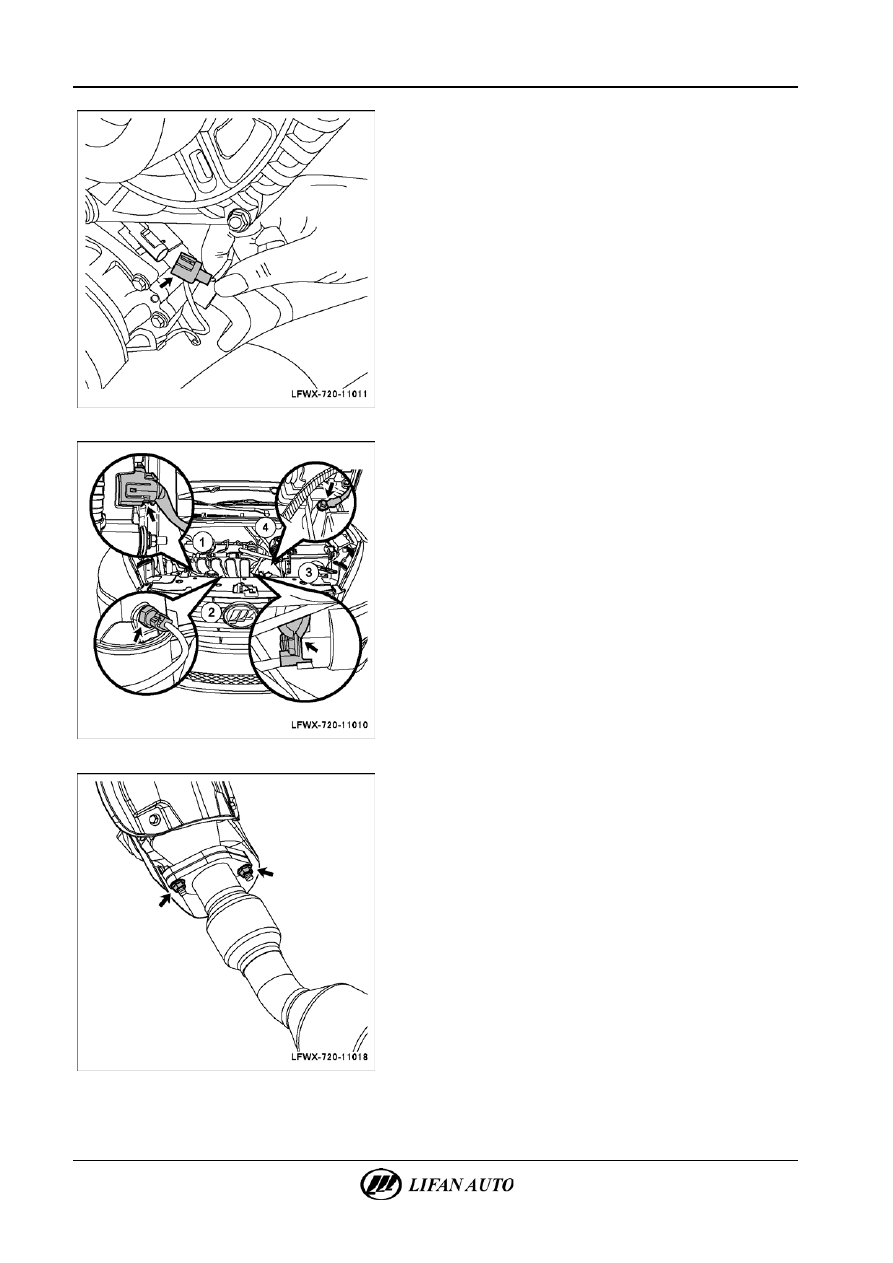

11-26

Механические компоненты двигателя - Механические компоненты двигателя







О.  Установить разъем муфты компрессора системы

кондиционирования.







П.  Как показано на рис. 1, установить выходной кабель

генератора и установить разъем генератора.

Р.  Как показано на рис. 2, установить датчик давления

моторного масла.

С.  Как показано на рис. 3, установить кабель источника

питания стартера и установить разъем стартера.

Т.  Как показано на рис. 4, установить кабель заземления

корпуса трансмиссии.







16.

Установка крепежных гаек трехкомпонентного

каталитического нейтрализатора.



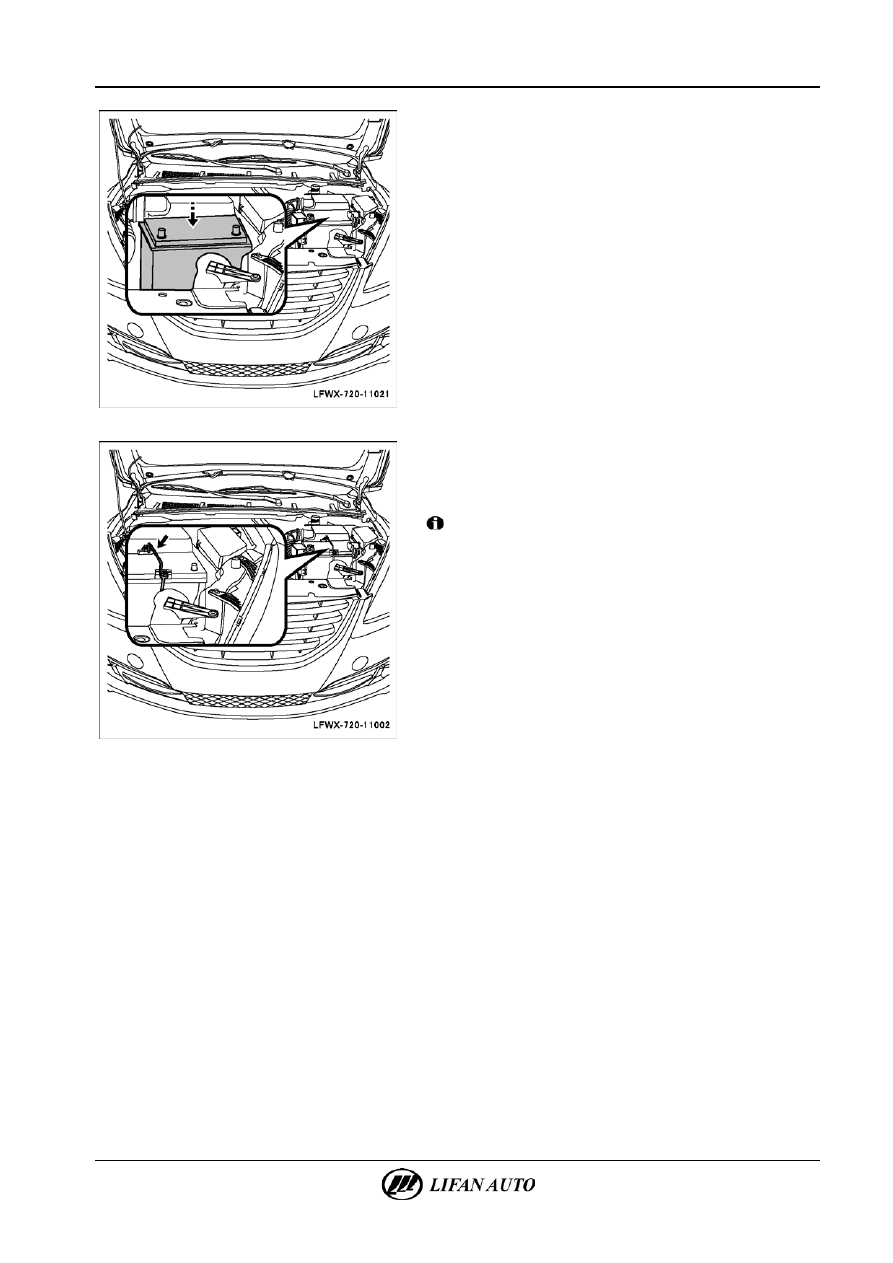

Механические компоненты двигателя - Механические компоненты двигателя

11-27





17.

Установка аккумуляторной батареи.

А.  Установить скобу крепления аккумуляторной батареи

и затянуть крепежные болты скобы.

Б.  Установить верхнюю пластину батареи и батарею на скобу

крепления аккумуляторной батареи.
Верхний







В.  Установить тягу и поперечину и затянуть крепежные

болты тяги.

Г.  Установить провода положительного и отрицательного

полюсов аккумуляторной батареи.



Внимание!

При подключении проводов аккумуляторной батареи

сначала подключать провод положительного полюса

и затем провод отрицательного полюса аккумуляторной

батареи.
