Механические компоненты двигателя - Механизм шестерни коленчатого вала







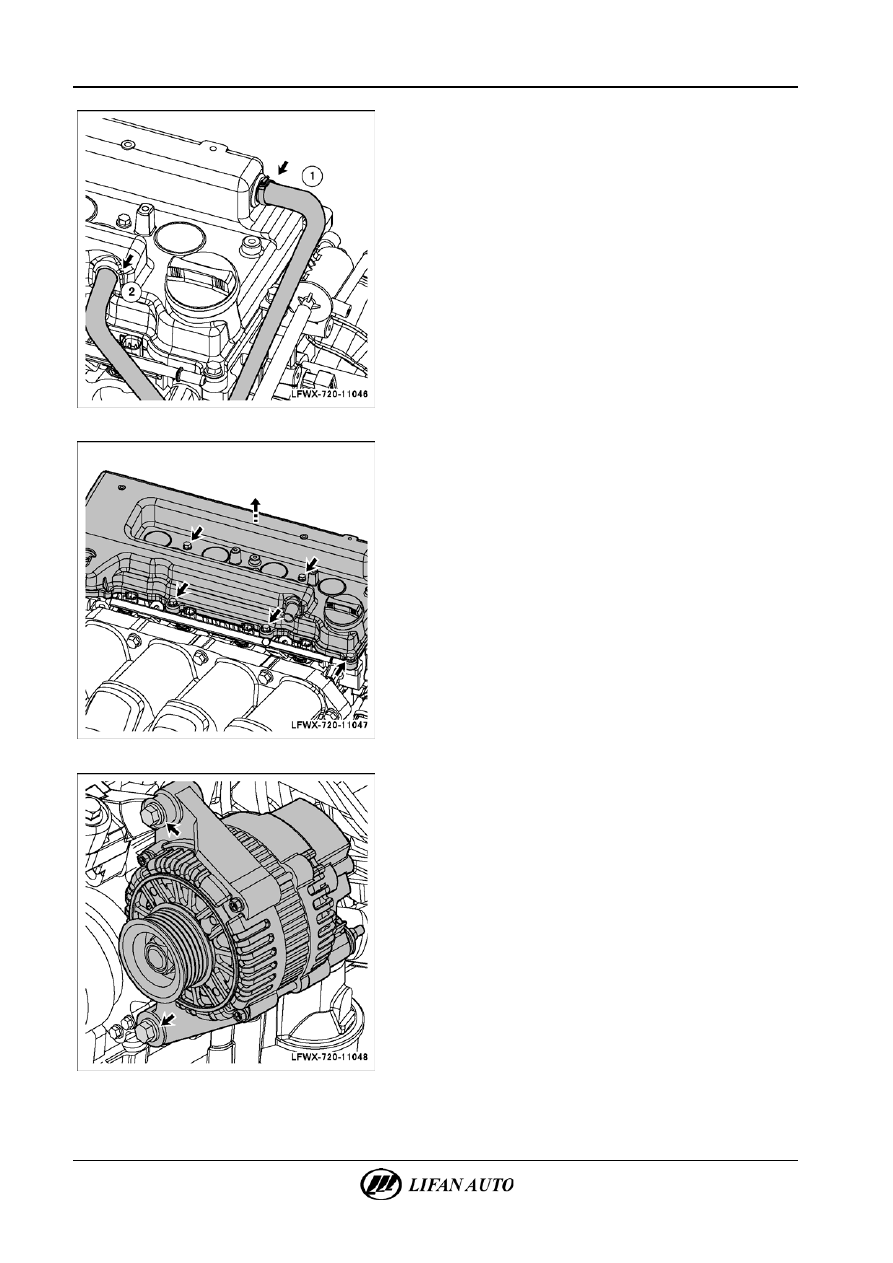

В.  Как показано на рис. 1, снять хомуты патрубка клапана

вентиляции картерных газов и снять патрубок.

Г.  Как показано на рис. 2, отсоединить вентиляционный

патрубок.







Д.  Отвернуть крепежные болты крышки головки блока

цилиндров и снять ее.







Е.  Снять приводной ремень.
Ж.  Отвернуть крепежные болты генератора и снять его.



Механические компоненты двигателя - Механизм шестерни коленчатого вала

11-49





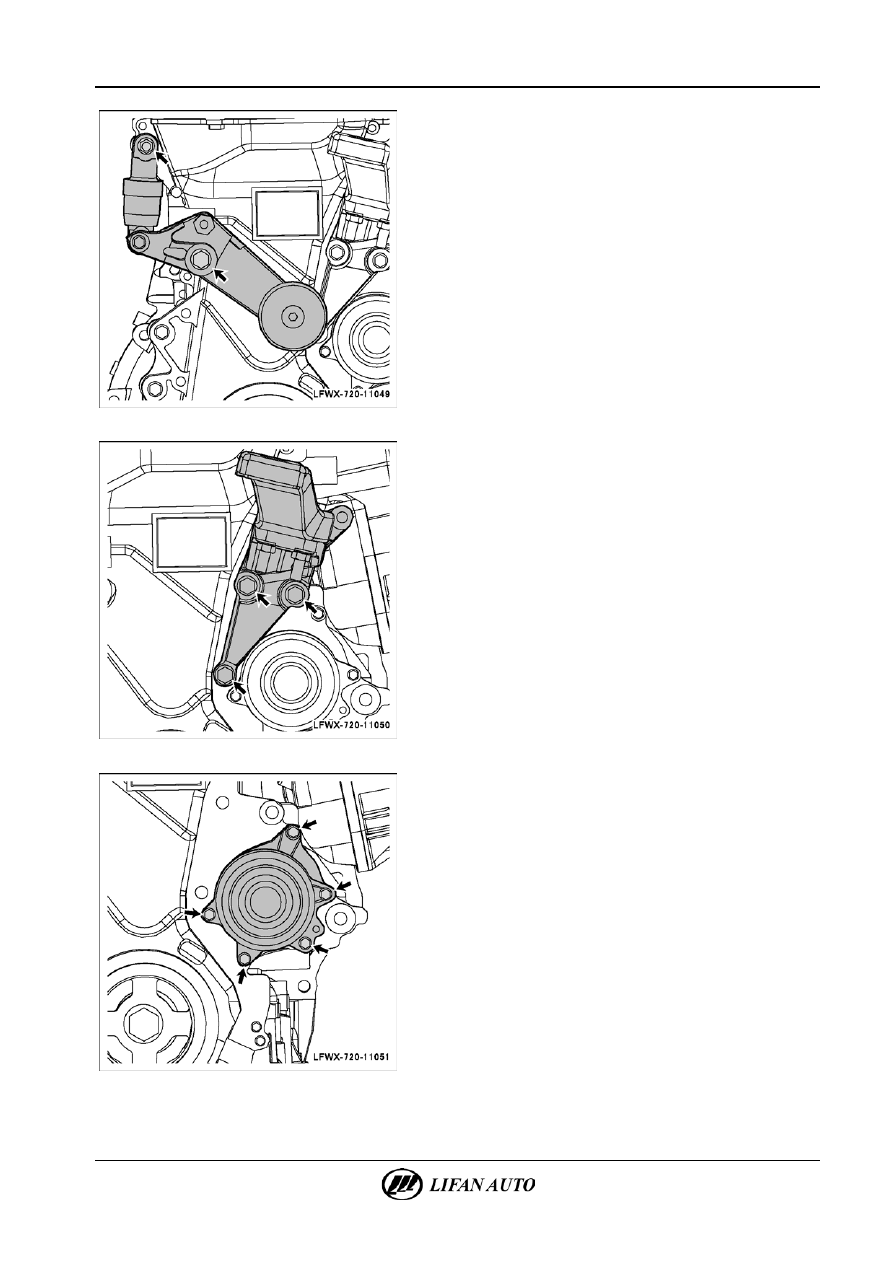

З.  Отвернуть крепежные болты и гайки натяжителя ремня

привода ГРМ и снять его.







И.  Снять переднюю опору двигателя с креплением в сборе.







К.  Отвернуть крепежные болты насоса системы охлаждения

и снять насос.

11-50

Механические компоненты двигателя - Механизм шестерни коленчатого вала







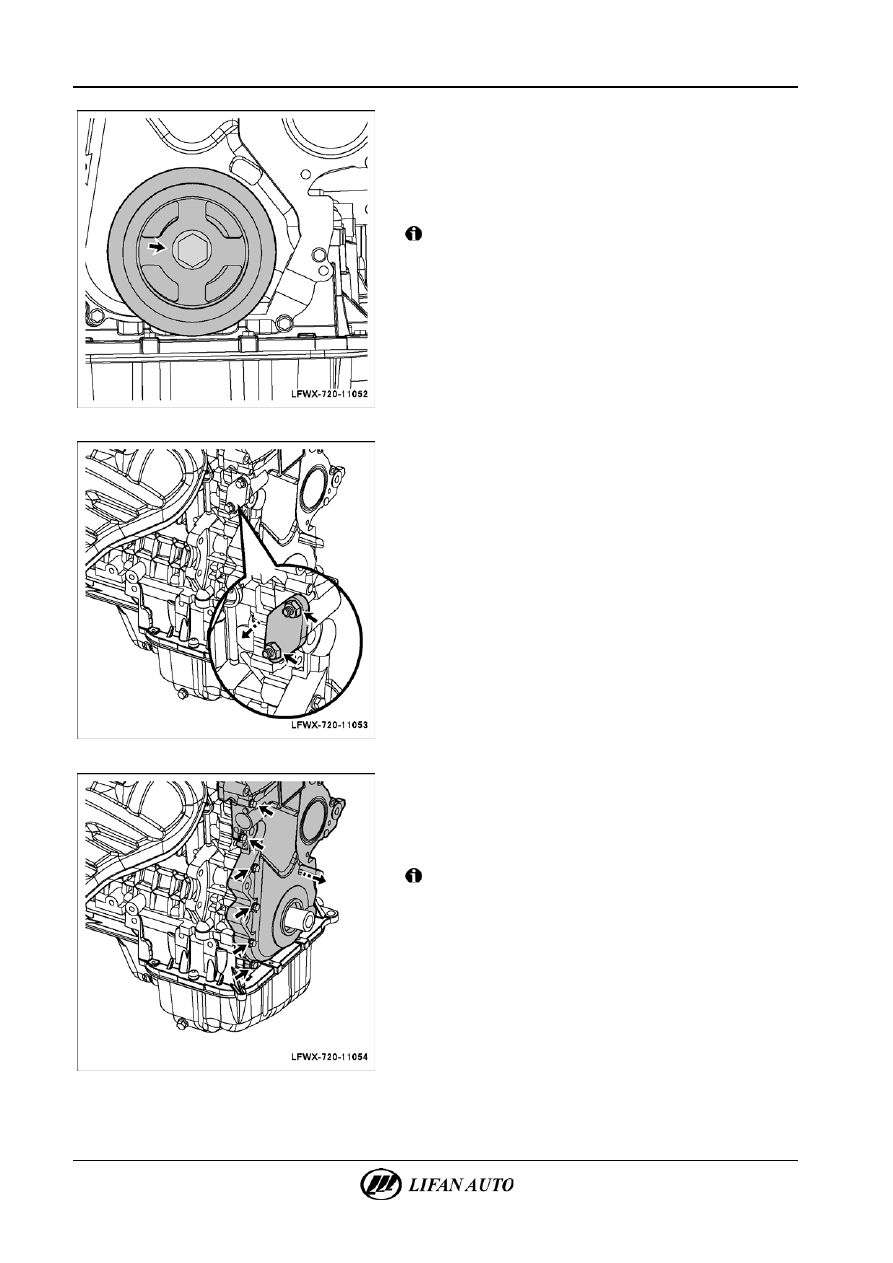

Л.  Отвернуть крепежные болты шкива коленчатого вала.
△ Сов

е

т



При отворачивании крепежных болтов шкива коленчатого вала

во избежание его вращения необходимо сначала зафиксировать

маховик.
М.  С помощью съемника снять шкив коленчатого вала.



Внимание!

При использовании съемника возможно повреждение

шкива коленчатого вала.







Н.  Отвернуть крепежные гайки натяжителя и снять его.







O.

Отвернуть крепежные переднего кожуха и снять его.

△ Сов

е

т



Снятие переднего кожуха может быть затруднено по причине

нанесенного герметика. С помощью резинового молотка

отделить передний кожух.



Внимание!

Запрещается использовать металлический молоток

или твердый инструмент.



Механические компоненты двигателя - Механизм шестерни коленчатого вала

11-51





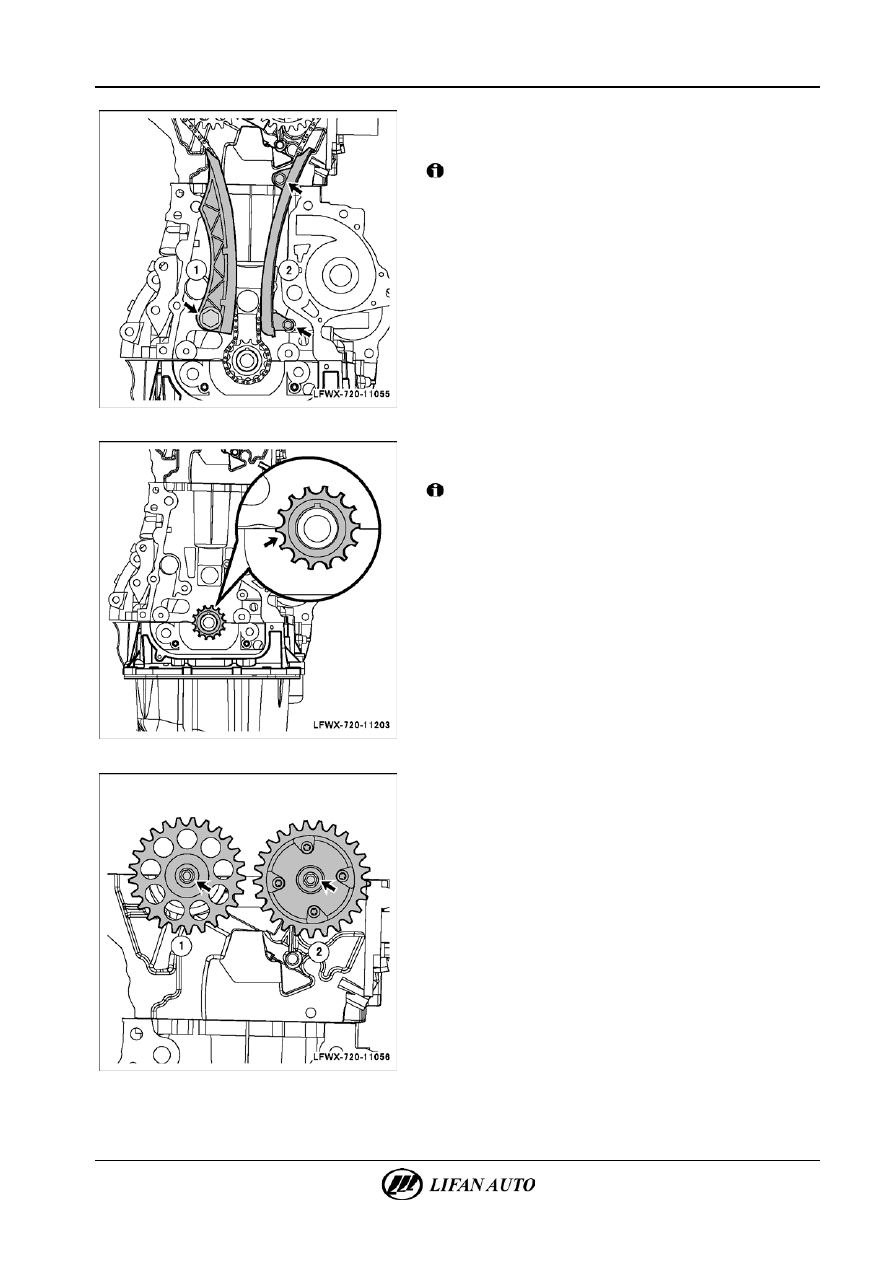

П.  Отвернуть крепежные болты натяжителя и успокоителя

цепного привода газораспределительного механизма

и снять их.



Внимание!

Во избежание повреждения штока толкателя клапана

вращением распределительного или коленчатого валов

после снятия цепного привода необходимо повернуть

коленчатый вал перед снятием, чтобы установить все

поршни в нижнюю или верхнюю мертвую точку.
Р.  Снять цепной привод газораспределительного механизма.







С.  Снять стопорное кольцо шестерни коленчатого вала.
Т.  Снять шестерню коленчатого вала и установочный штифт.



Внимание!

Во избежание утери необходимо хранить все установочные

штифты в одном месте.







У.  Как показано на рис. 1, отвернуть крепежные болты

шестерни распределительного вала выпускных клапанов

и снять ее.

Ф.  Как показано на рис. 2, отвернуть крепежные болты VVT и

снять шестерню распределительного вала впускных

клапанов.
