Механические компоненты двигателя - Распределительный вал





Проверка



1.

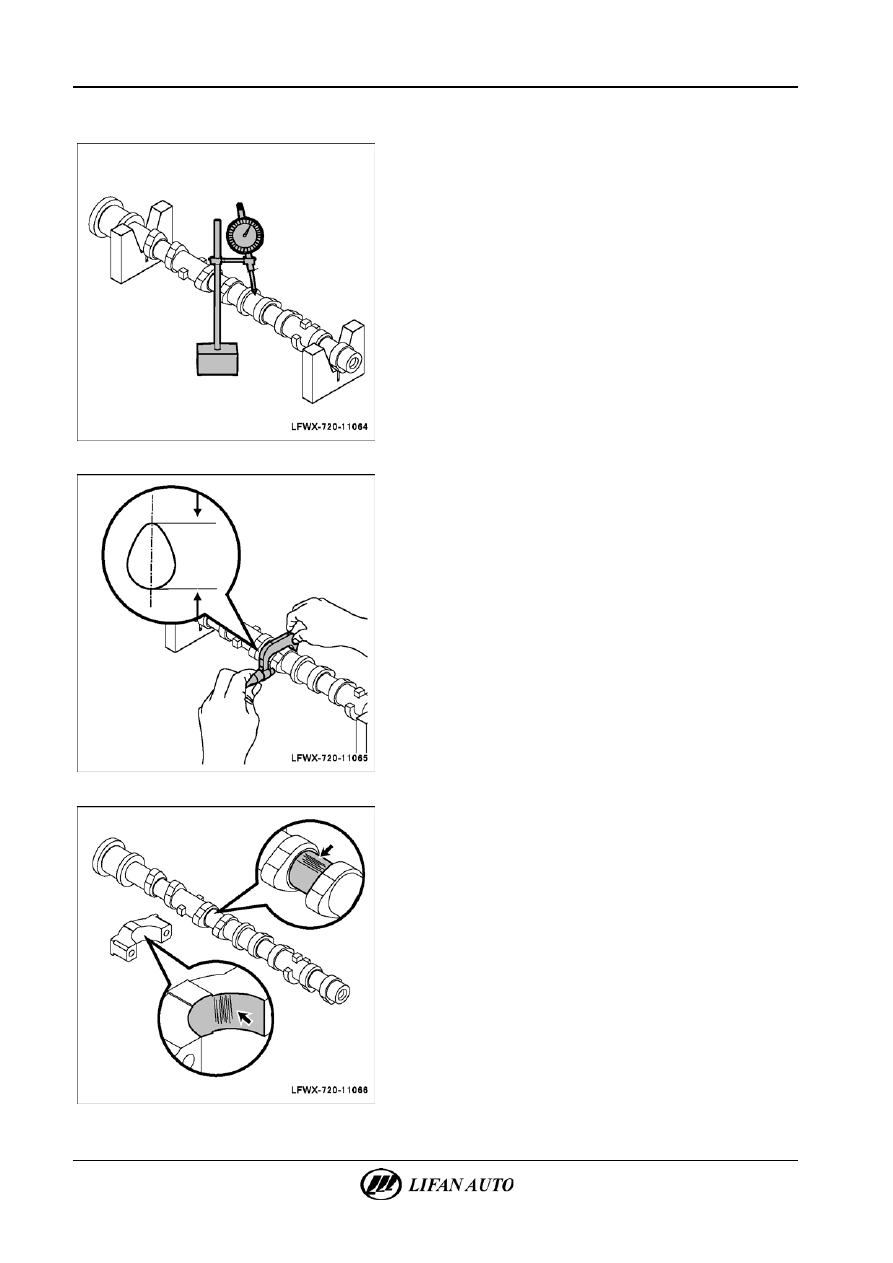

Проверка радиального биения распределительного

вала.

А.  Поместить распределительный вал на колодку с V-

образной выемкой, измерить радиальное биение

окружности на промежуточной шейке с помощью

индикатора часового типа. Если радиальное биение

превышает максимальное значение, заменить

распределительный вал.
Максимальное значение: 0,03 мм.







2.

Проверка максимального подъема распределительных

валов впускных и выпускных клапанов.

А.  Как показано на рисунке, измерить максимальный подъем

распределительных валов впускных и выпускных клапанов

с помощью микрометра. Если длина не соответствует

спецификации, заменить клапанную пружину.
Впуск: 44,168 ± 44,268 мм.
Выпуск: 43,705 ± 43,805 мм.







3.

Проверка шейки распределительного вала.

А.  Проверить возможное наличие ржавчины, истирания или

прочих повреждений шейки распределительного вала

и крышки подшипника. При обнаружении заменить. При

необходимости заменить головку блока цилиндров.



Механические компоненты двигателя - Распределительный вал

11-61





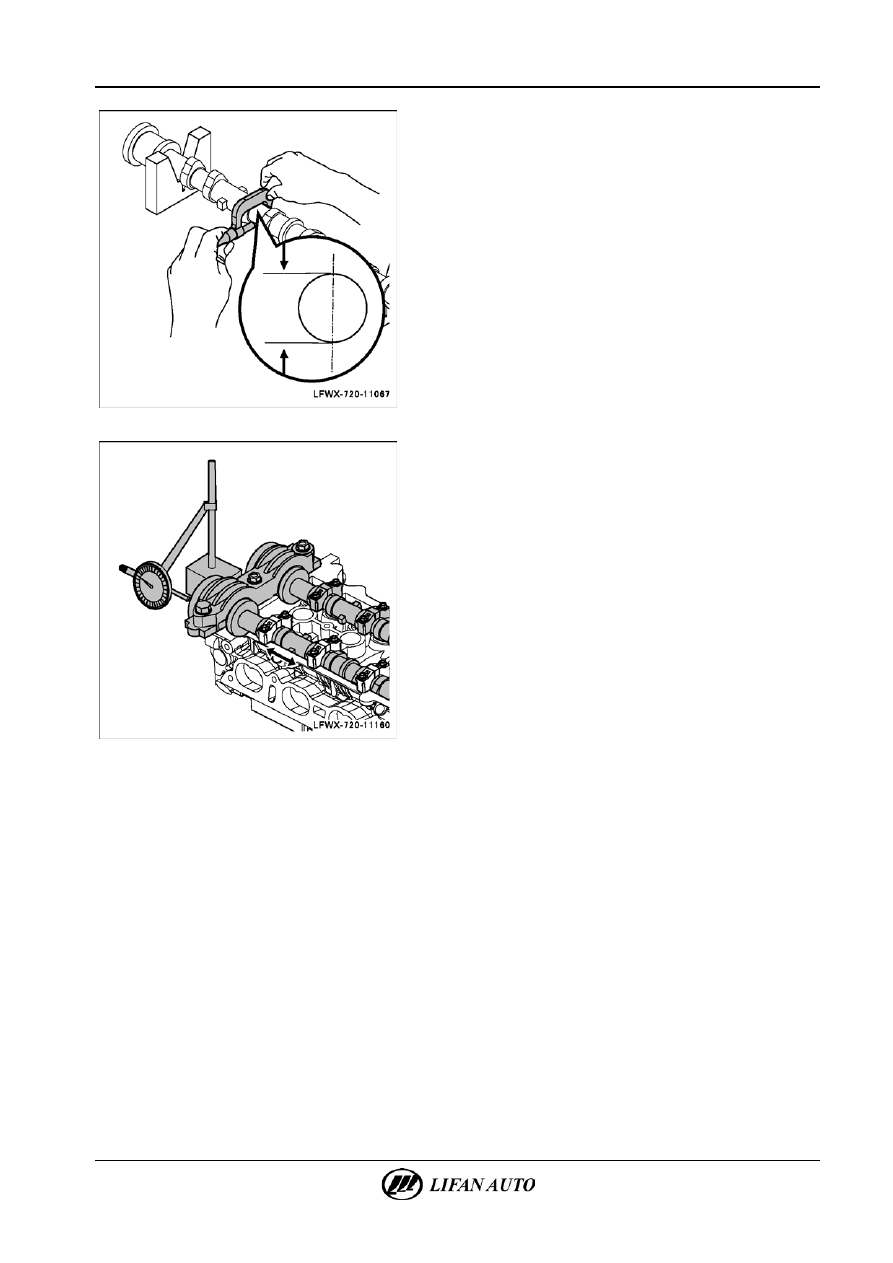

Б.  Измерить шейку распределительного вала микрометром.

При несоответствии необходимому значению проверить

масляный зазор.
№ 1. Выпуск: 24,949-24,965 мм.
Прочие: 22,949-22,965 мм.







4.

Проверка осевого зазора распределительного вала.

А.  Установить распределительные валы впускных и

выпускных клапанов на головку блока цилиндров.

Б.  Производя возвратно-поступательные движения

распределительным валом, измерить осевой зазор. Если

результат измерений не соответствует необходимому

значению, заменить распределительный вал и головку

блока цилиндров при необходимости.
Номинальный осевой зазор: 0,040-0,095 мм.
Максимальный осевой зазор: 0,10 мм.

11-62

Механические компоненты двигателя - Распределительный вал





Замена



1.

Снятие распределительного вала.

А.  Отвернуть крепежные болты катушки зажигания и снять

катушки зажигания по порядку.



Внимание!

Не допускается повреждение изоляции катушки зажигания.
При снятии необходимо отметить цилиндр, катушка

зажигания которого была снята, для облегчения

последующей установки.







Б.  С помощью торцевой головки с удлинителем вывернуть

каждую свечу зажигания.







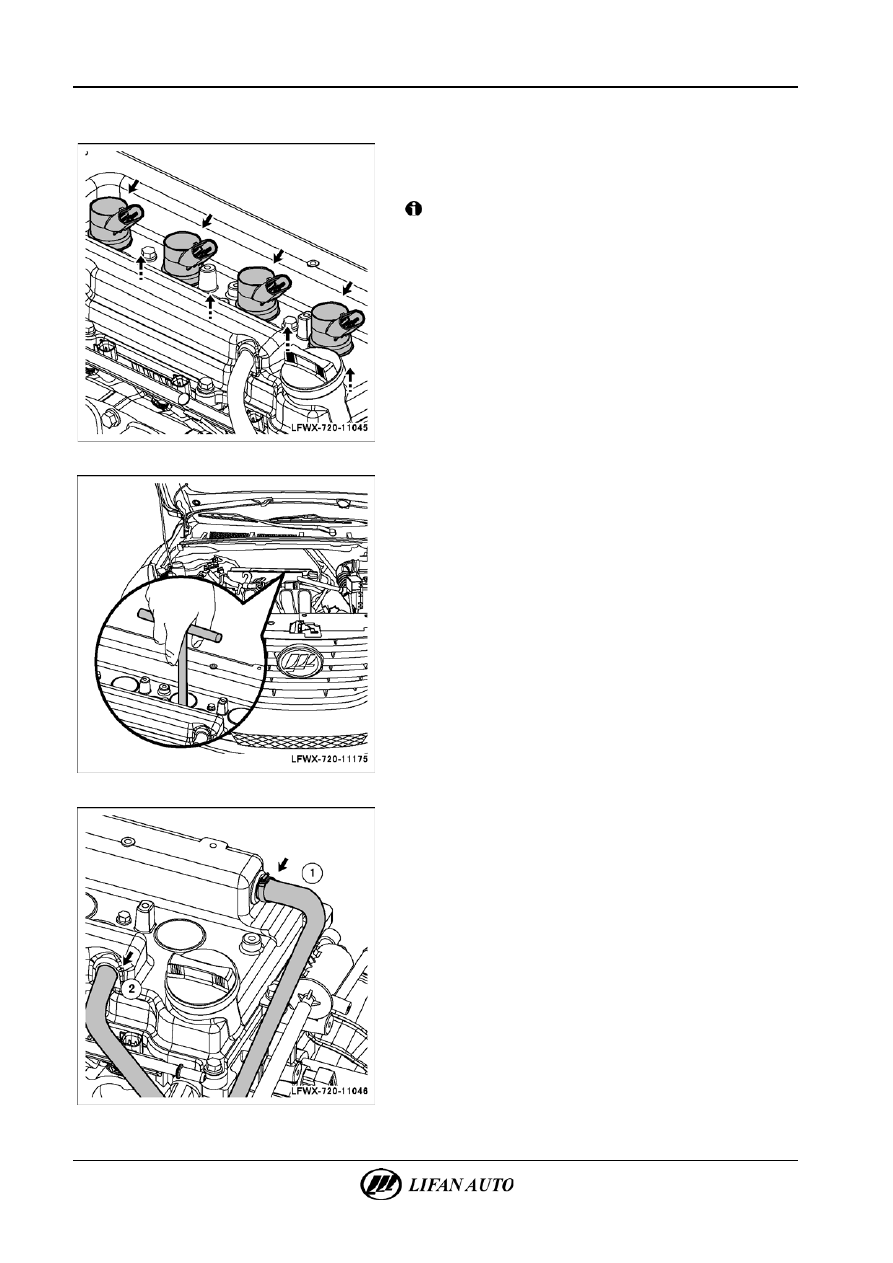

В.  Как показано на рис. 1, снять хомут патрубка клапана

вентиляции картерных газов и отсоединить патрубок.

Г.  Как показано на рис. 2, отсоединить вентиляционный

патрубок.



Механические компоненты двигателя - Распределительный вал

11-63





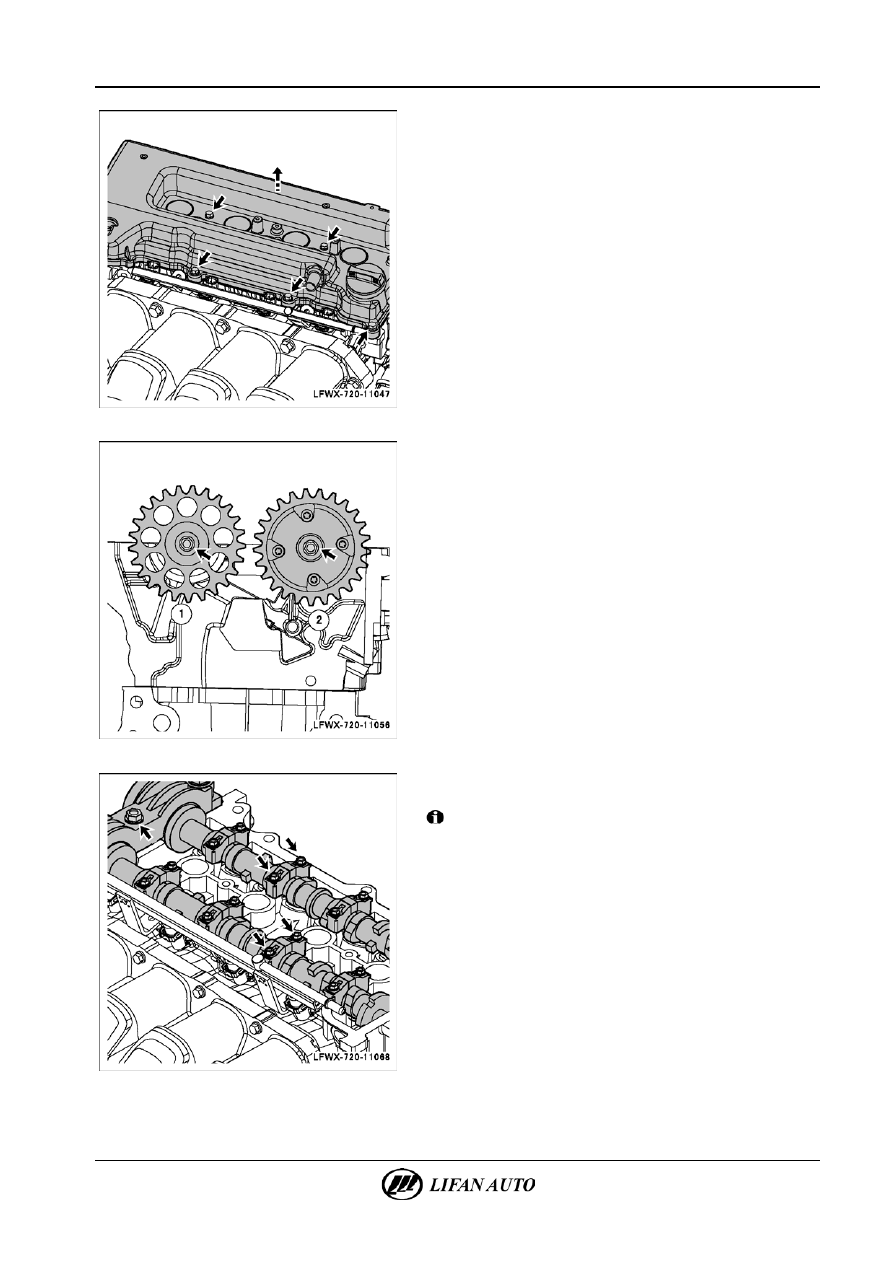

Д.  Отвернуть крепежные болты крышки головки блока

цилиндров и снять ее.







Е.  Снять механизм шестерни коленчатого вала.
Ж.  Как показано на рис. 1, отвернуть крепежные болты

шестерни распределительного вала выпускных клапанов

и снять ее.

З.  Как показано на рис. 2, отвернуть крепежные болты VVT

и снять шестерню распределительного вала впускных

клапанов.







И.  Отвернуть крепежные болты крышки подшипника

распределительного вала и снять все крышки.



Внимание!

•

Отвернуть крепежные болты крышки подшипника

распределительного вала попарно.

•

Положить крышки подшипников распределительных

валов в порядке снятия. Необходимо различать

крышки подшипников распределительных валов

впускных и выпускных клапанов.

К.  Снять распределительные валы впускных и выпускных

клапанов.
