11-68

Механические компоненты двигателя - Головка блока цилиндров





Проверка



1.

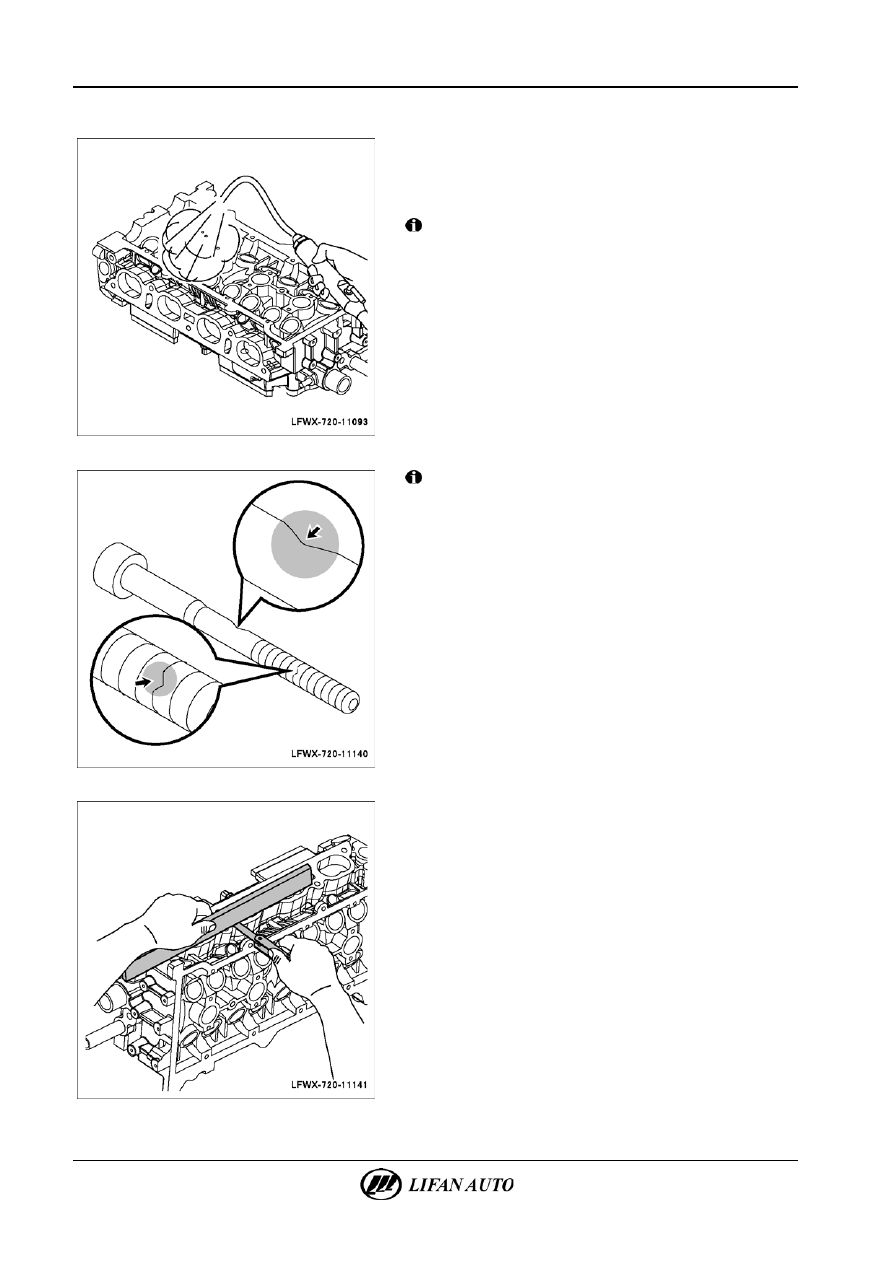

Чистка головки блока цилиндров.

А.  Удалить герметик и масло с головки блока цилиндров.
Б.  Удалить отложения сажи с внутренней части камеры

сгорания головки блока цилиндров.



Внимание!

Использование острых инструментов для удаления

углеродистых отложений не допускается. При удалении

отложений необходимо соблюдать осторожность, чтобы не

поцарапать или не повредить металлическую поверхность.
В.  Для очистки головки блока цилиндров необходимо

использовать аппарат для мойки под высоким давлением.

△ Сов

е

т



Главным образом относится к обводной и масляной трубкам.
Г.  Высушить головку блока цилиндров сжатым воздухом.









Внимание!

При использовании сжатого воздуха необходимо

использовать очки и защитные маски во избежание

нанесения травм отлетающим мусором и грязью.
2.

Проверка головки блока цилиндров.

А.  Проверить крепежные болты головки блока цилиндров

на наличие повреждений. При необходимости заменить

болты.







Б.  Проверить плоскостность сопрягаемой поверхности блока

цилиндров и сторон впуска и выпуска с помощью линейки

и плоских щупов. Если измеренное значение

плоскостности превышает допустимое значение,

необходимо заменить головку блока цилиндров.
Поверхность соприкосновения блока цилиндров.
Сторона впуска: 0,10 мм.
Сторона выпуска: 0,10 мм.



Механические компоненты двигателя - Головка блока цилиндров

11-69



Замена



1.

Снятие головки блока цилиндров.

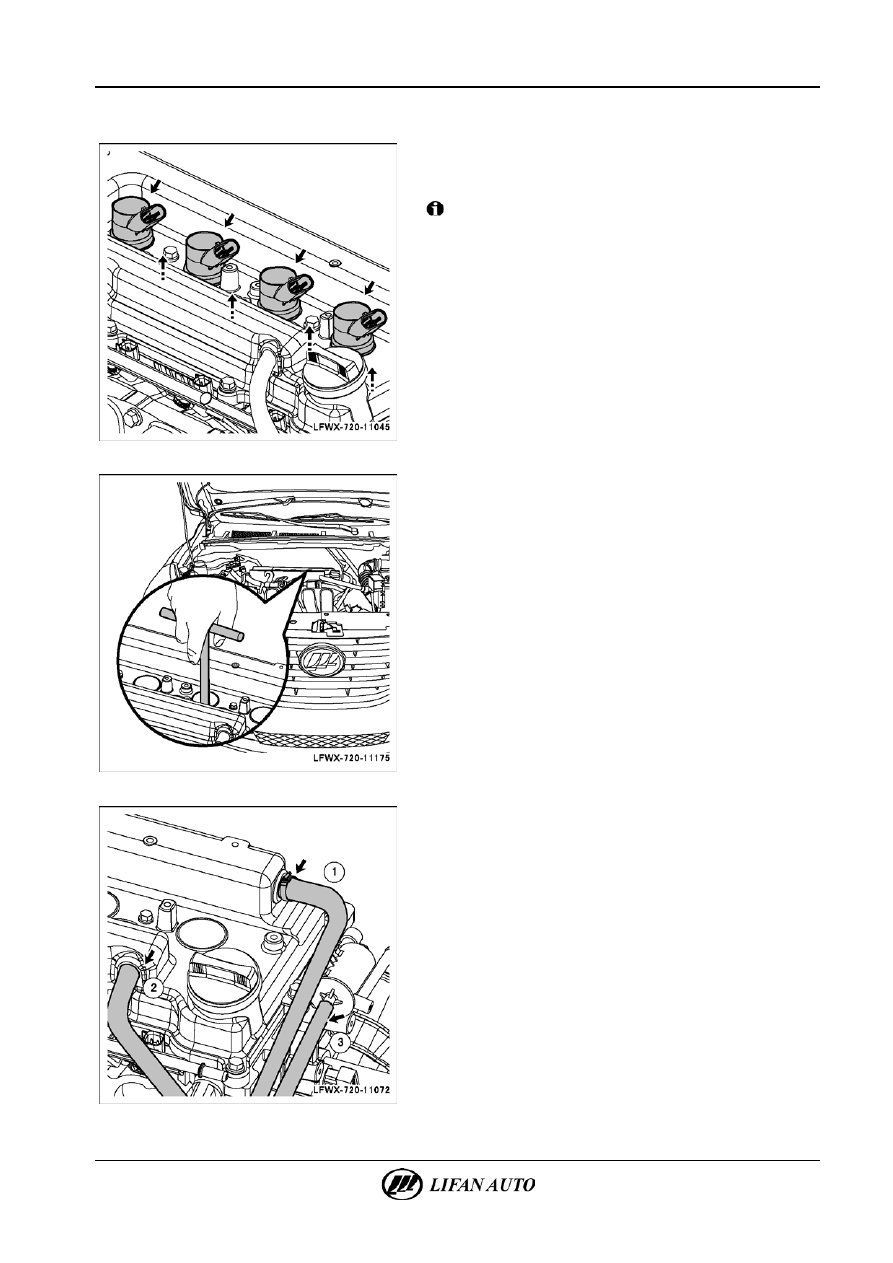

А.  Отвернуть крепежные болты катушки зажигания и снять

катушки зажигания по порядку.



Внимание!

Не допускается повреждение изоляции катушки зажигания.
При снятии необходимо отметить цилиндр, катушка

зажигания которого была снята, для облегчения

последующей установки.







Б.  С помощью торцевой головки с удлинителем снять

вывернуть каждую свечу зажигания.







В.  Как показано на рис. 1, снять хомут патрубка клапана

вентиляции картерных газов и отсоединить патрубок.

Г.  Как показано на рис. 2, отсоединить вентиляционный

патрубок.

Д.  Как показано на рис. 3, отсоединить патрубок

электромагнитного клапана угольного адсорбера.

11-70

Механические компоненты двигателя - Головка блока цилиндров







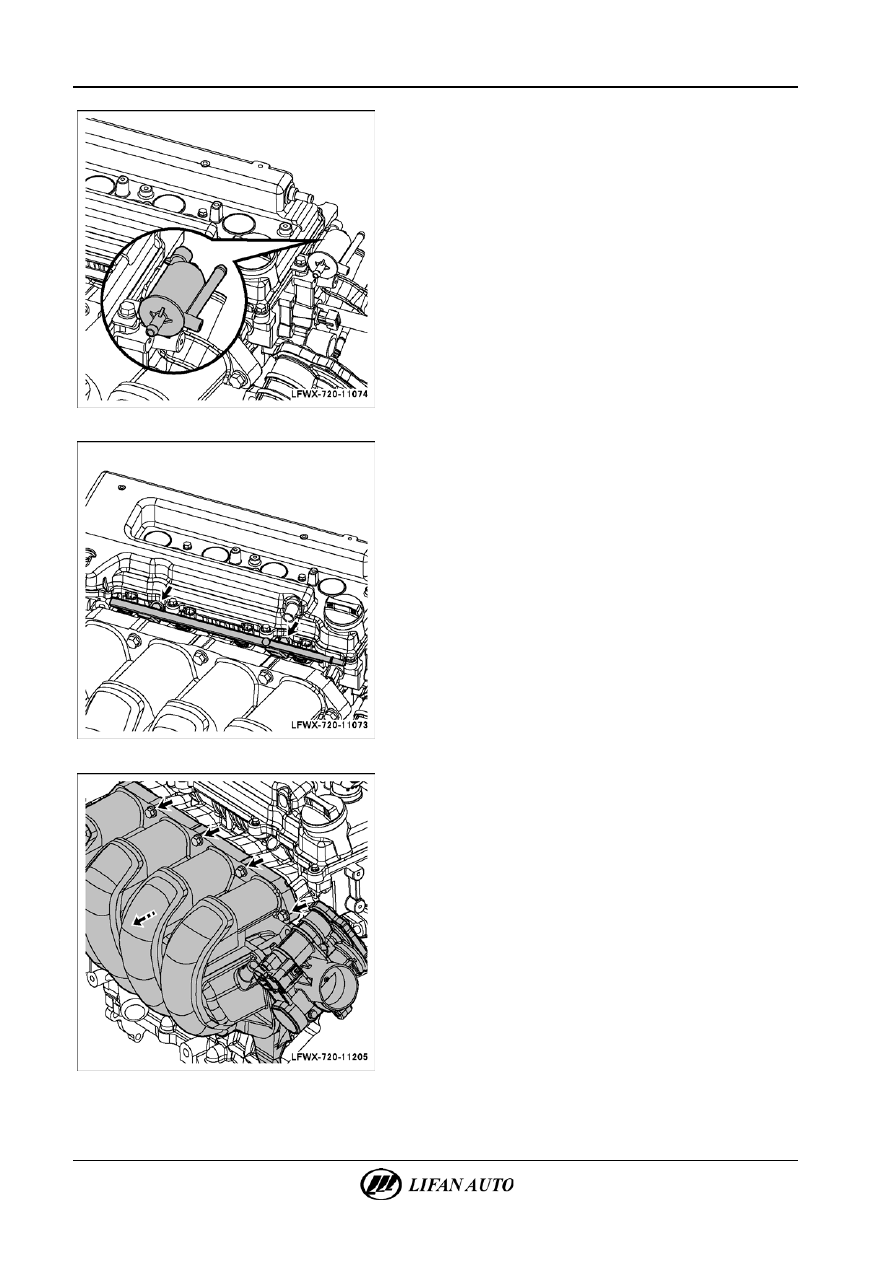

Е.  Снять электромагнитный клапан угольного адсорбера.







Ж.  Вывернуть крепежные болты топливной рампы, затем

снять ее.







З.  Снять впускной коллектор.



Механические компоненты двигателя - Головка блока цилиндров

11-71





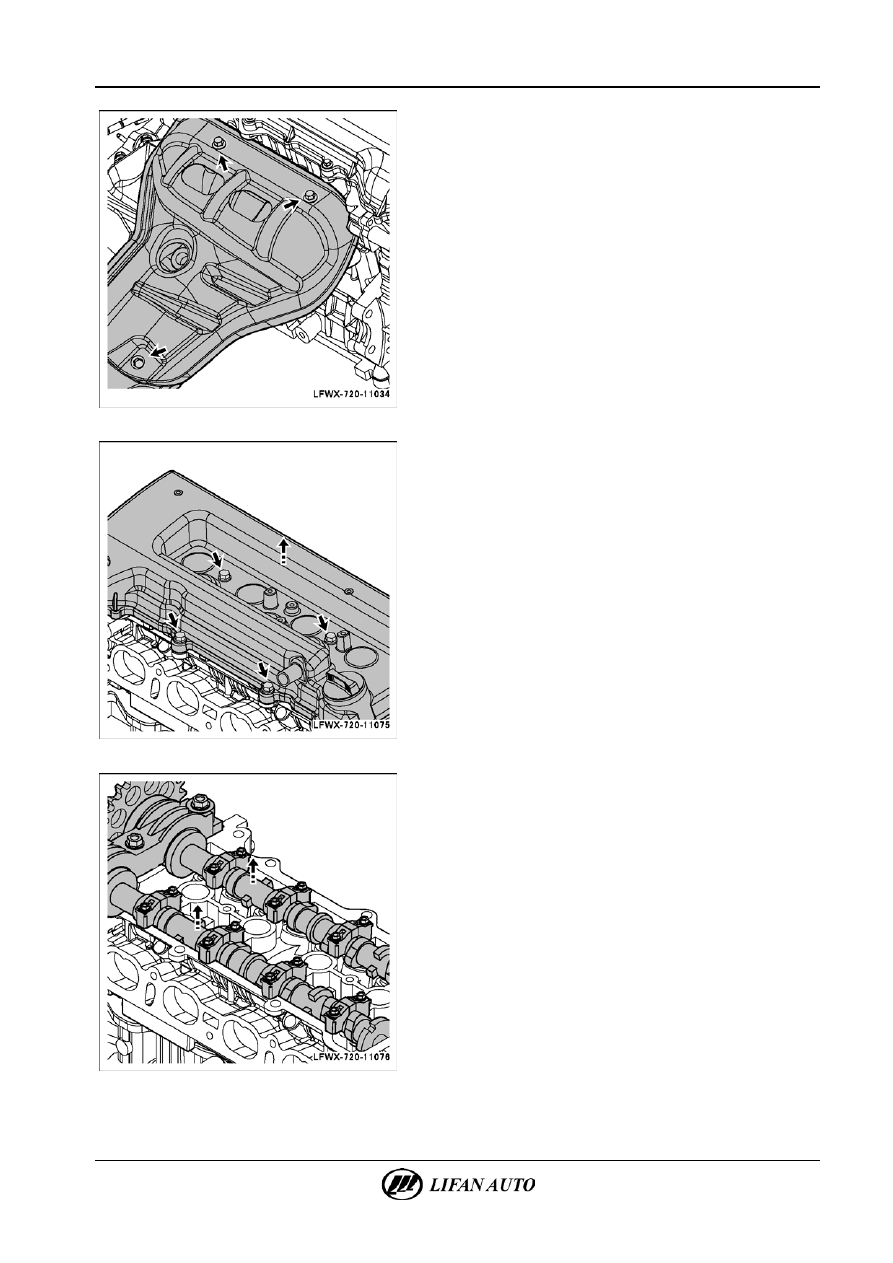

И.  Снять выпускной коллектор.







К.  Снять крышку головки блока цилиндров.







Л.  Снять механизм шестерни коленчатого вала.
М.  Снять зубчатое колесо распределительного вала впускных

клапанов.

Н.  Снять зубчатое колесо распределительного вала

выпускных клапанов.
