Механические компоненты двигателя - Головка блока цилиндров







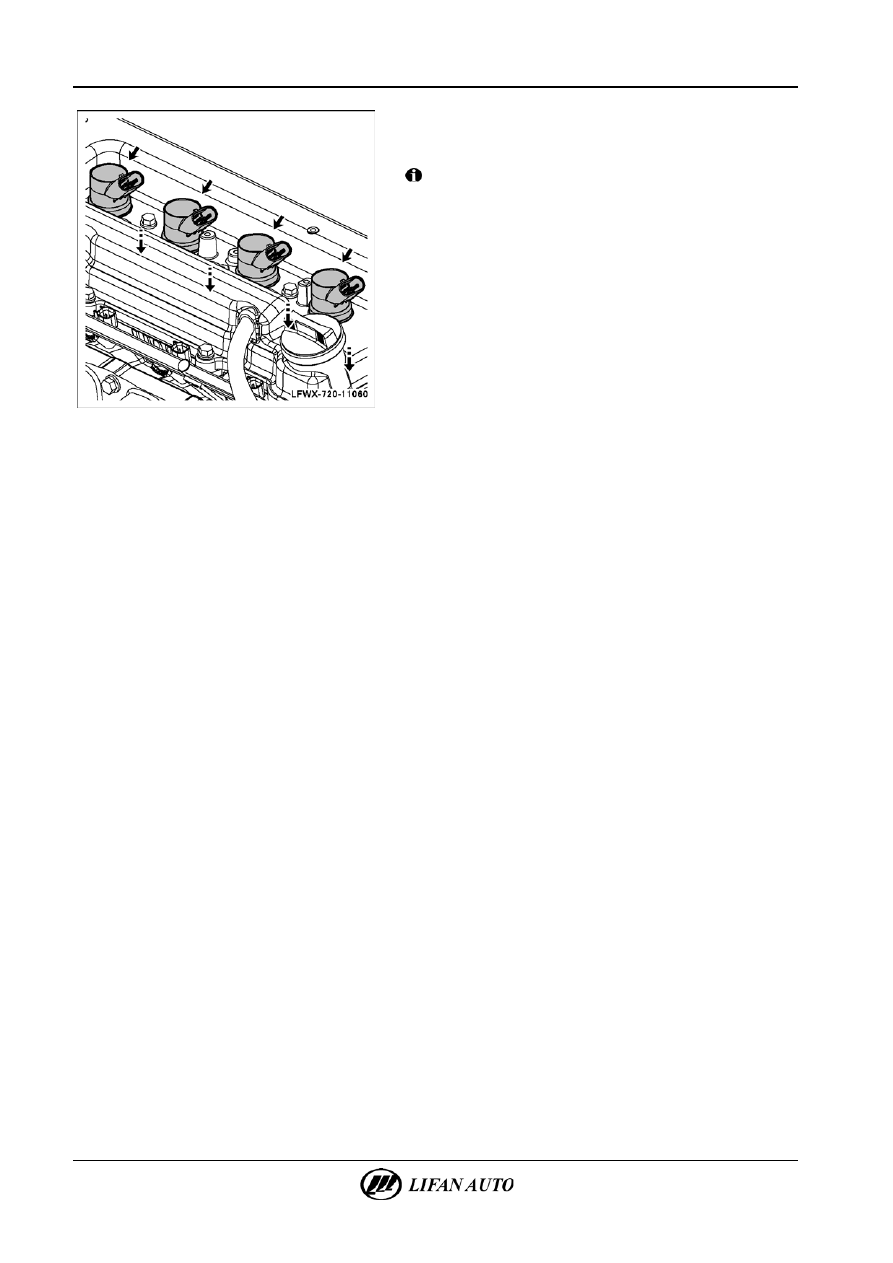

П.  Установить катушки зажигания по порядку и затянуть

болты.
Момент затяжки 11 Н·м.



Внимание!

Установить согласно меткам, сделанным в процессе

снятия.



Механические компоненты двигателя - Клапан

11-77



Клапан

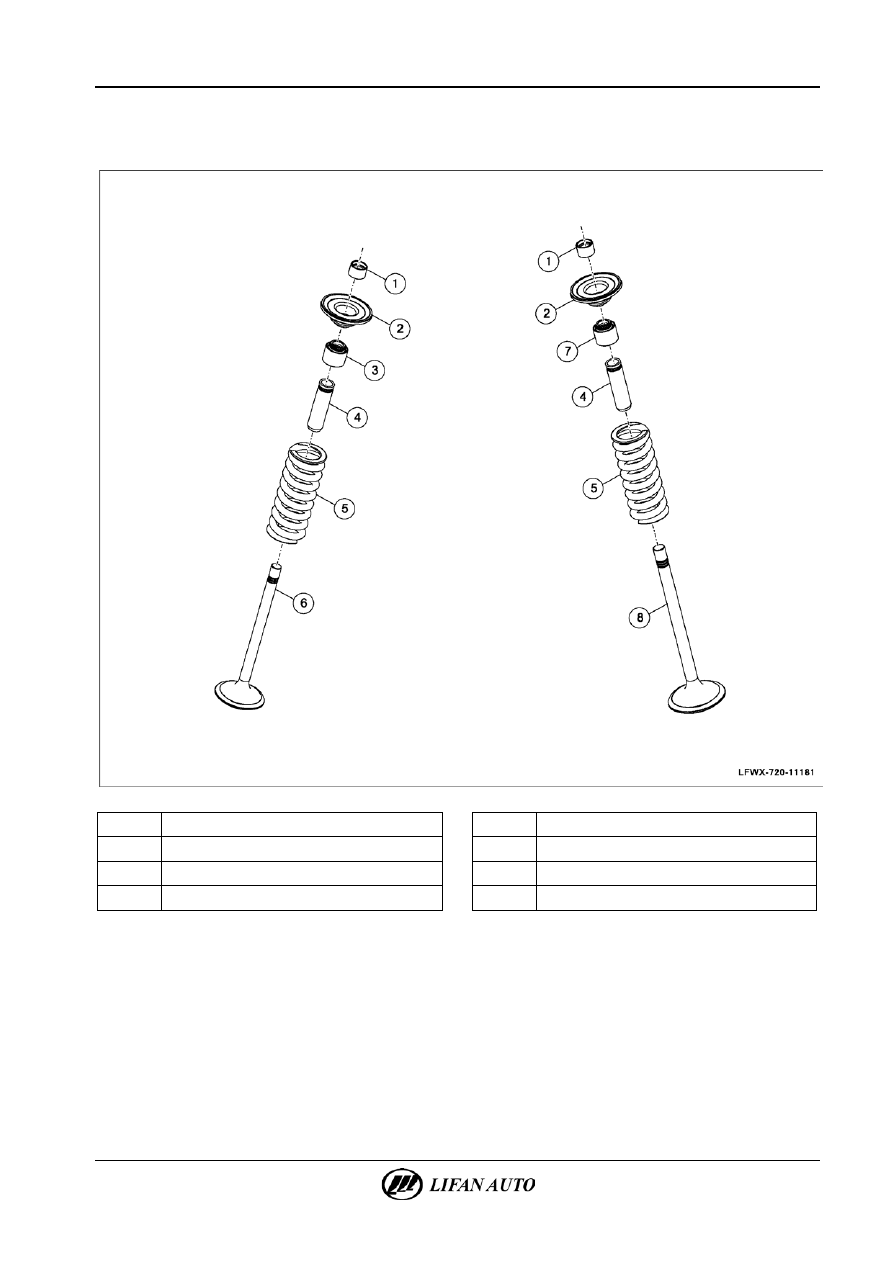

Схематическое изображение компонентов





1

Зажим клапана

2

Верхнее седло клапана

3

Маслосъёмный колпачок выпускного клапана

4

Направляющая втулка клапана



5

Пружина клапана

6

Выпускной клапан

7

Маслосъёмный колпачок впускного клапана

8

Впускной клапан



11-78

Механические компоненты двигателя - Клапан





Проверка



1.

Проверка и регулировка зазора в приводе клапанов.

А.  Проверить зазор в приводе клапанов.

•

Установить поршень цилиндра № 1 в положение

верхней мертвой точки такта сжатия.

△ Сов

е

т



Необходимо повернуть шкив коленчатого вала и выровнять

метку газораспределительного механизма по метке «5»

на крышке шкива.







•

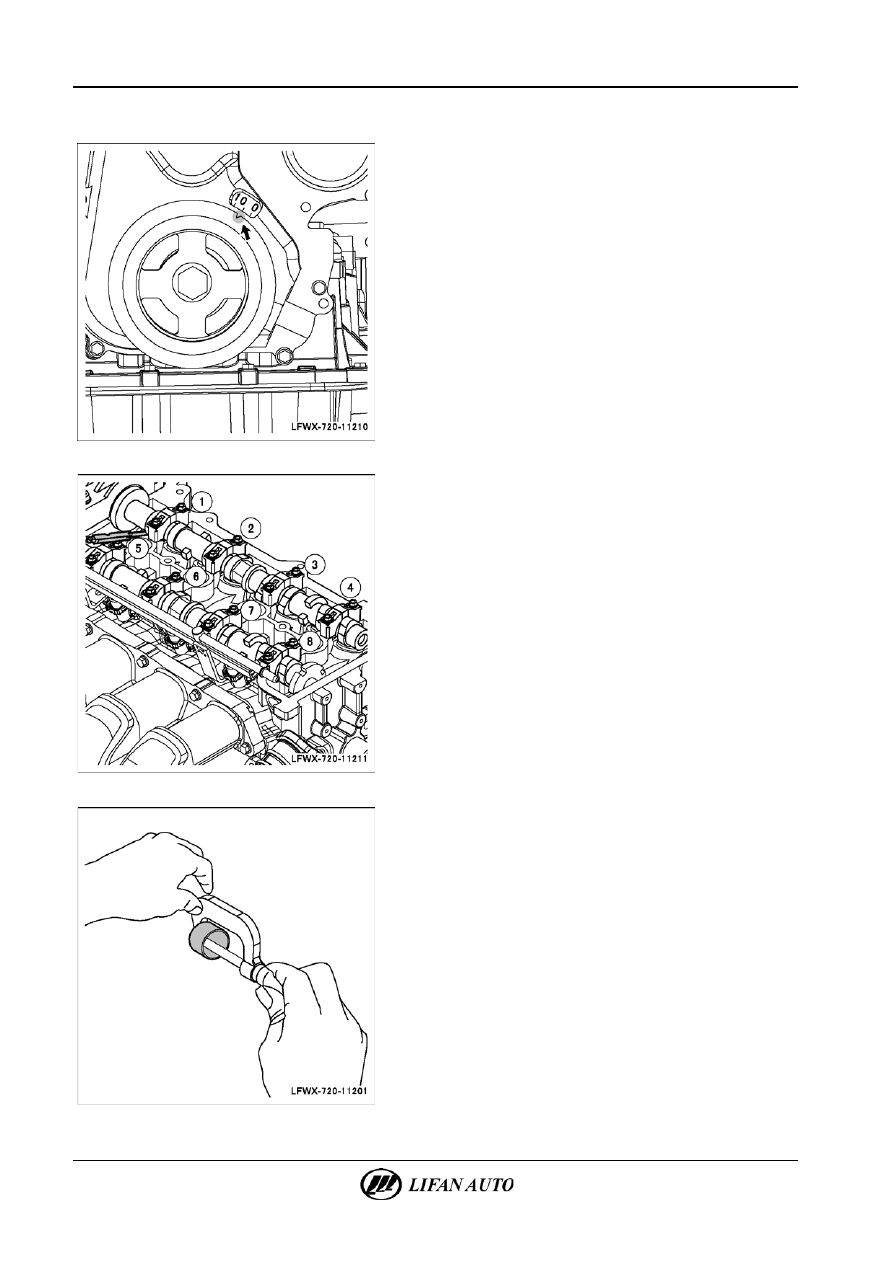

Измерить зазор в механизме привода клапанов 1, 3, 5,

6 (8) с помощью плоского щупа и записать результат.

•

Повернуть коленчатый вал на 360° и с помощью

плоского щупа проверить зазор оставшихся клапанов;

записать результаты измерений.

Номинальный зазор впускного клапана (холодный):
0,20-0,25

мм.

Номинальный зазор выпускного клапана (холодный):
0,30-0,35

мм.

△ Сов

е

т



Если зазор клапана не соответствует номинальному значению,

допускается заменить толкатель клапана для получения

номинального значения зазора. Метод регулировки см.

в пункте Б.







Б.  Отрегулировать зазоры.

•

Снять распределительный вал.

•

Извлечь подлежащий замене толкатель.

•

Измерить толщину верхнего конца толкателя

микрометром.

•

Рассчитать толщину верхнего конца нового толкателя.

Метод вычисления
Толщина верхнего конца нового толкателя = измеренный зазор

клапана – номинальный зазор клапана + толщина верхнего

конца заменяемого толкателя
△ Сов

е

т



Необходимо повернуть шкив коленчатого вала и выровнять

метку газораспределительного механизма по метке «5» на

крышке шкива.



Механические компоненты двигателя - Клапан

11-79





2.

Проверка блока клапанов.

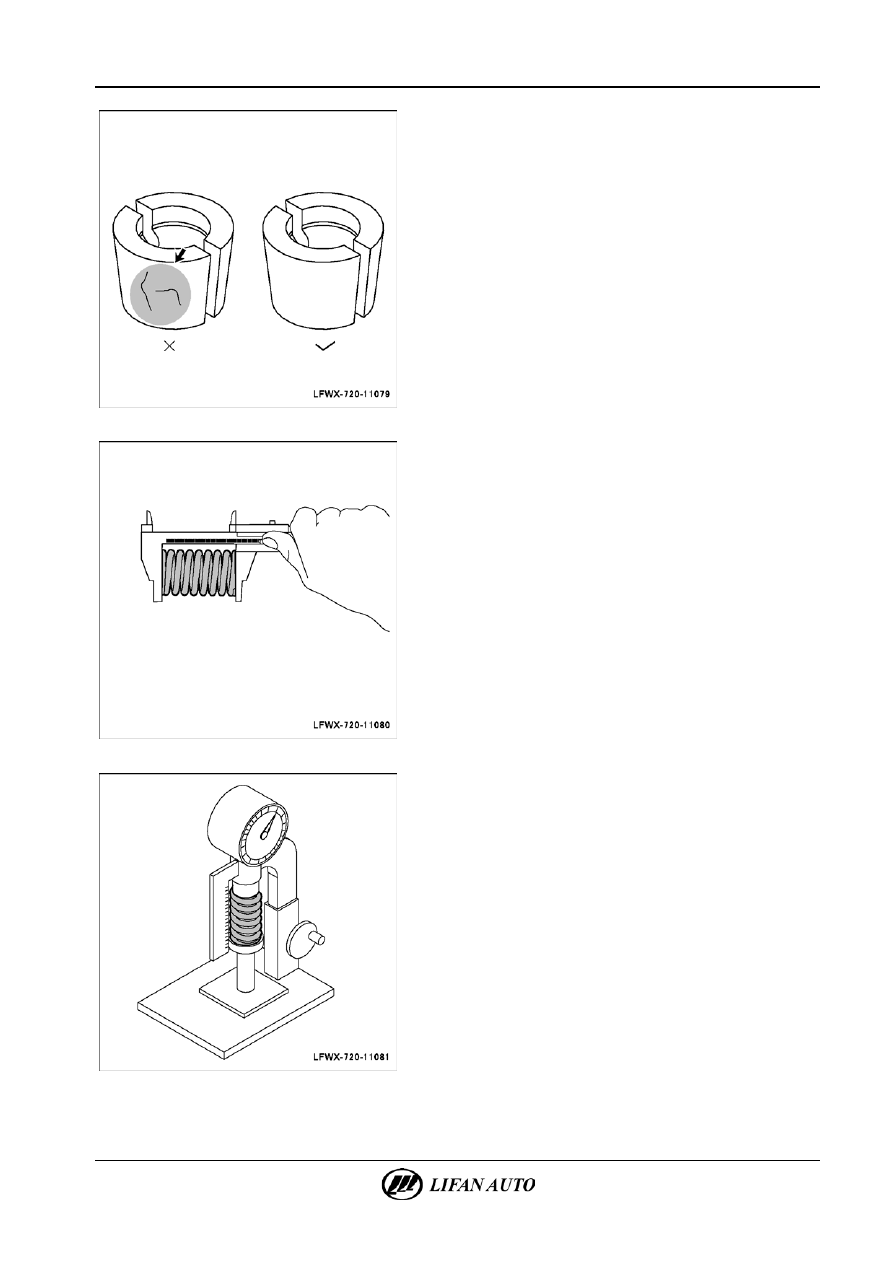

А.  Проверить возможное наличие трещин и повреждений

сухаря замка клапана, при обнаружении заменить.







Б.  Измерить свободную длину клапанной пружины

штангенциркулем. Если длина не соответствует

спецификации, заменить клапанную пружину.
Длина пружины в свободном состоянии: 43,40 мм.







В.  Измерить силу пружины при номинальной длине сжатия

с помощью пружинного динамометра. Если длина не

соответствует спецификации, заменить клапанную

пружину.
Эластичность установки: 153-169 Н (33,88 мм).
Максимальная рабочая сила упругости 335,3-370,7 Н
(24,1

мм).
