Механические компоненты двигателя - Клапан







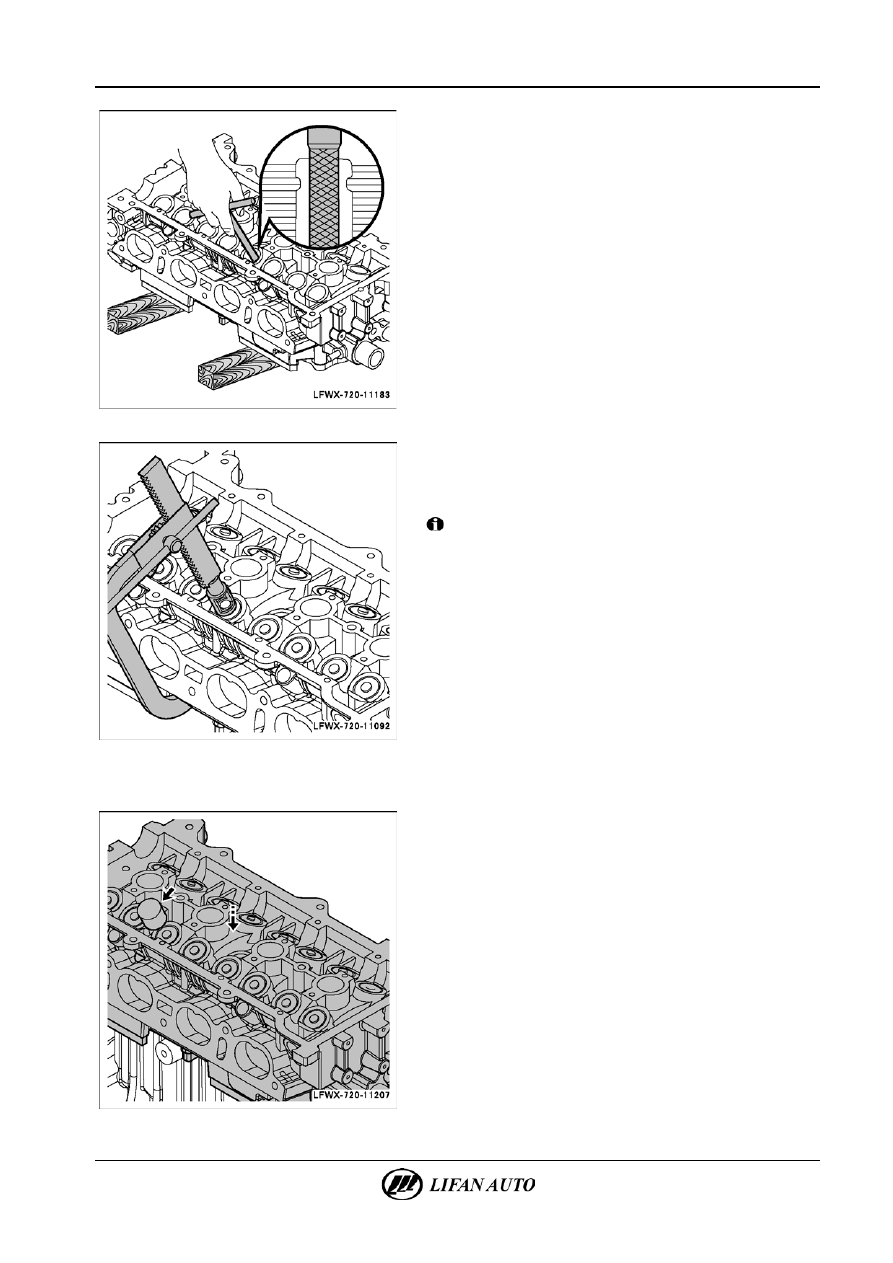

С.  Нагреть головку блока цилиндров до 80-100 °C.







Т.  Поместить головку блока цилиндров на деревянный брусок

и с помощью специального инструмента извлечь

направляющую втулку клапана из головки.



Внимание!

•

После снятия направляющей втулки клапана ее

повторное использование не допускается.

•

Направляющая втулка клапана устанавливается

в головку блока цилиндров с помощью

запрессовывания — таким образом, при установке

новой направляющей требуется деталь большего

размера.







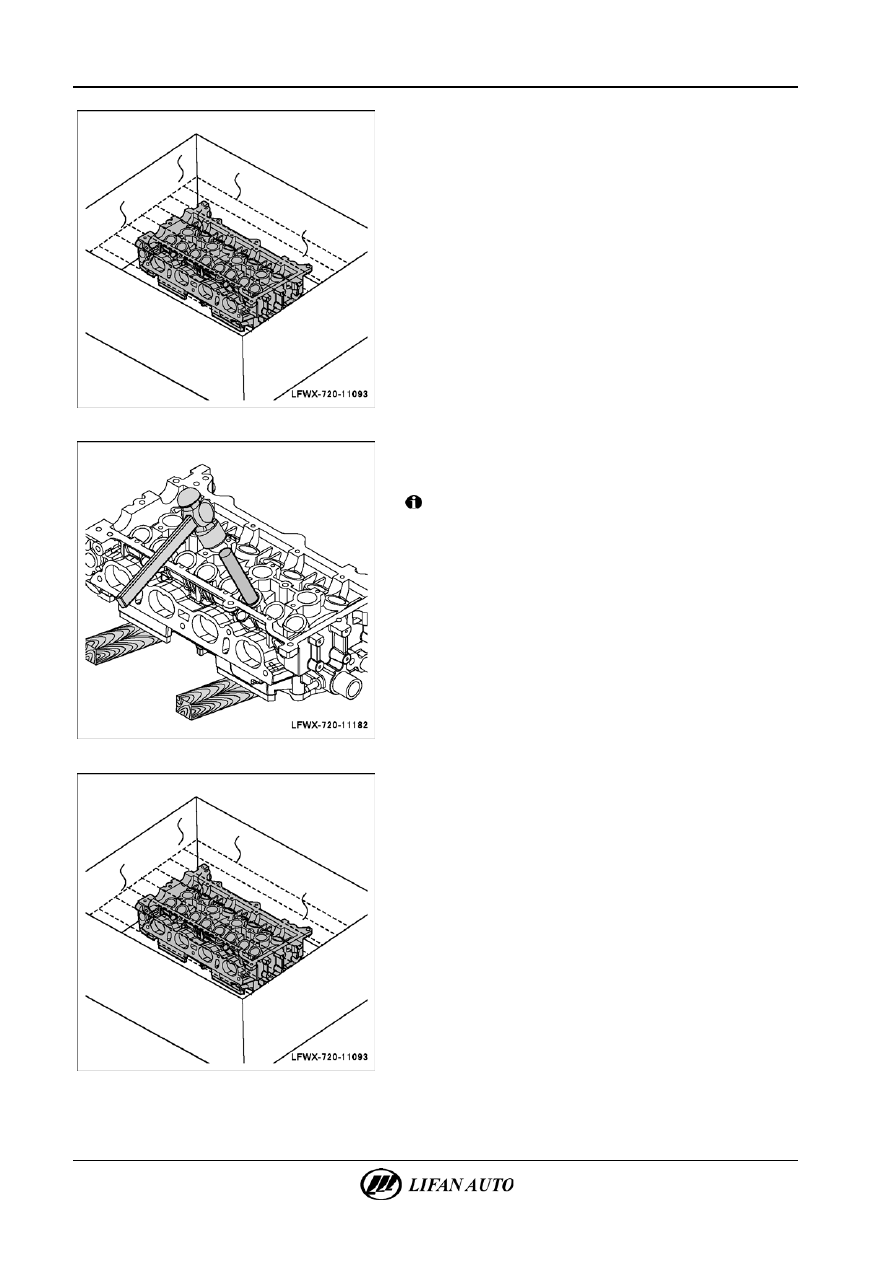

2.

Установка блока клапанов.

А.  Нагреть головку блока цилиндров до 80-100 °C.
Б.  Снять головку блока цилиндров и поместить

на деревянный брусок.



Механические компоненты двигателя - Клапан

11-89





В.  Развернуть отверстие направляющей втулки клапана

с помощью специального инструмента (развертки на
11

мм) для удаления неровностей перед установкой

направляющей втулки в головку блока цилиндров.

Г.  С помощью специального инструмента запрессовать

новую направляющую втулку клапана в отверстие на

указанную глубину до касания инструментом головки

блока цилиндров.
Заданная глубина запрессовки: 8,7 ± 9,1 мм.

Д.  С помощью специального инструмента (развертки 5,5 мм)

вырезать отверстие для направляющей клапана до

получения указанного зазора.
Номинальный масляный зазор:
впуск: 0,025-0,060 мм;
выпускной клапан: 0,030-0,065 мм.







Е.  Установить клапан, клапанную пружину, маслосъемный

колпачок и верхнее седло клапана по очереди.

Ж.  Установить сухарь клапана с помощью специального

инструмента.



Внимание!

•

Маслосъемный колпачок впускного клапана — серый,

выпускного клапана — черный.

•

После снятия маслосъемного колпачка его повторное

использование не допускается. Необходимо убедиться в

использовании нового маслосъемного колпачка при

установке.

•

При установке сухаря клапана запрещается наносить

удары по специальному инструменту с помощью

молотка или другого предмета. Установить

маслосъемный колпачок в направляющую втулку

клапана, слегка надавив на специальный инструмент

рукой. Нанесение ударов по специальному инструменту

может привести к повреждению маслосъемного

колпачка.







З.  Снять механическую колонку и головку блока цилиндров

в сборе.

11-90

Механические компоненты двигателя - Клапан







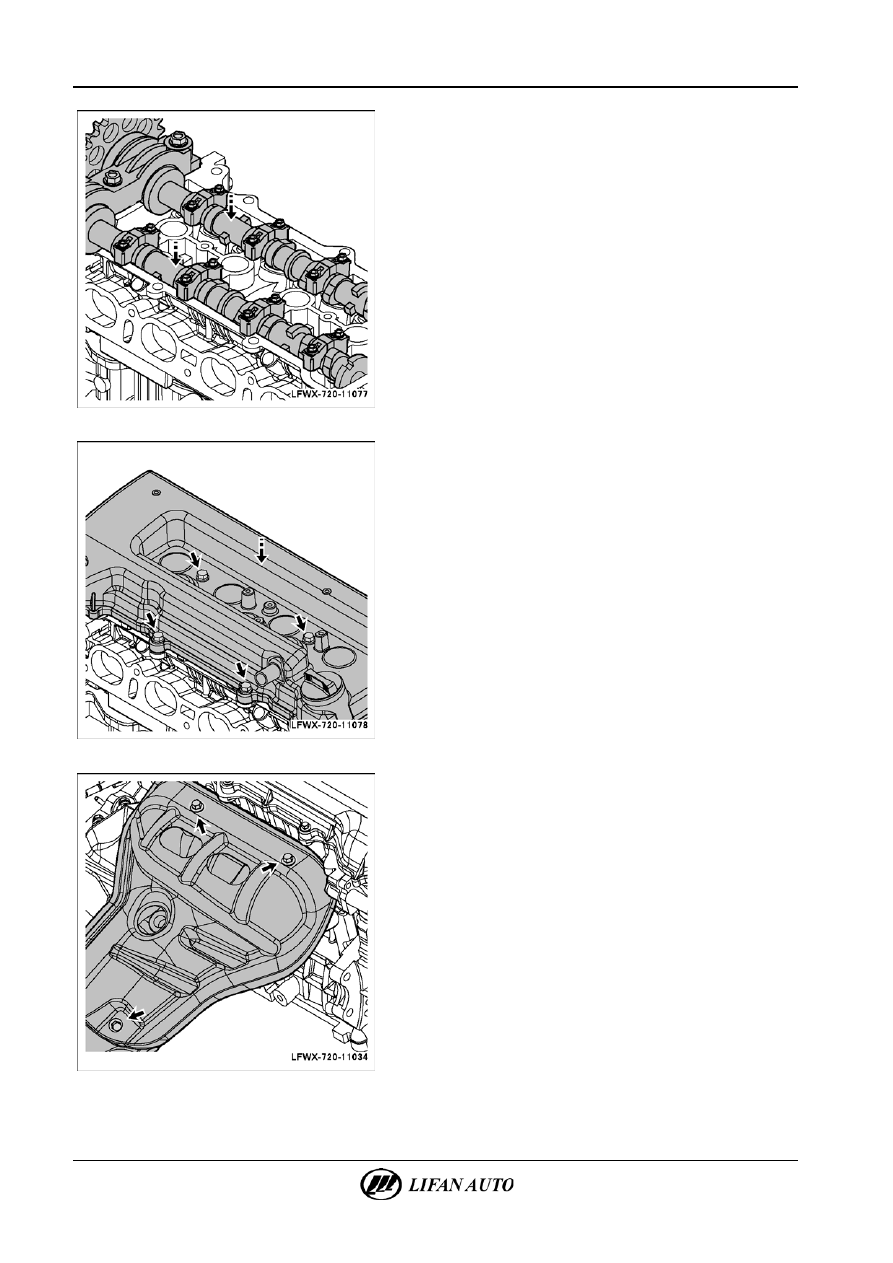

И.  Установить шестерню и распределительный вал впускных

клапанов в сборе.

К.  Установить шестерню и распределительный вал

выпускных клапанов в сборе.

Л.  Установить механизм шестерни коленчатого вала.







М.  Установить крышку головки блока цилиндров и затянуть

все крепежные болты.
Момент затяжки 11 Н·м.







Н.  Установить выпускной коллектор.

Крепежные болты верхней теплоизоляции.
Момент затяжки 18 Н·м.
Крепежные болты выпускного коллектора.
Момент затяжки 37 Н·м.



Механические компоненты двигателя - Клапан

11-91





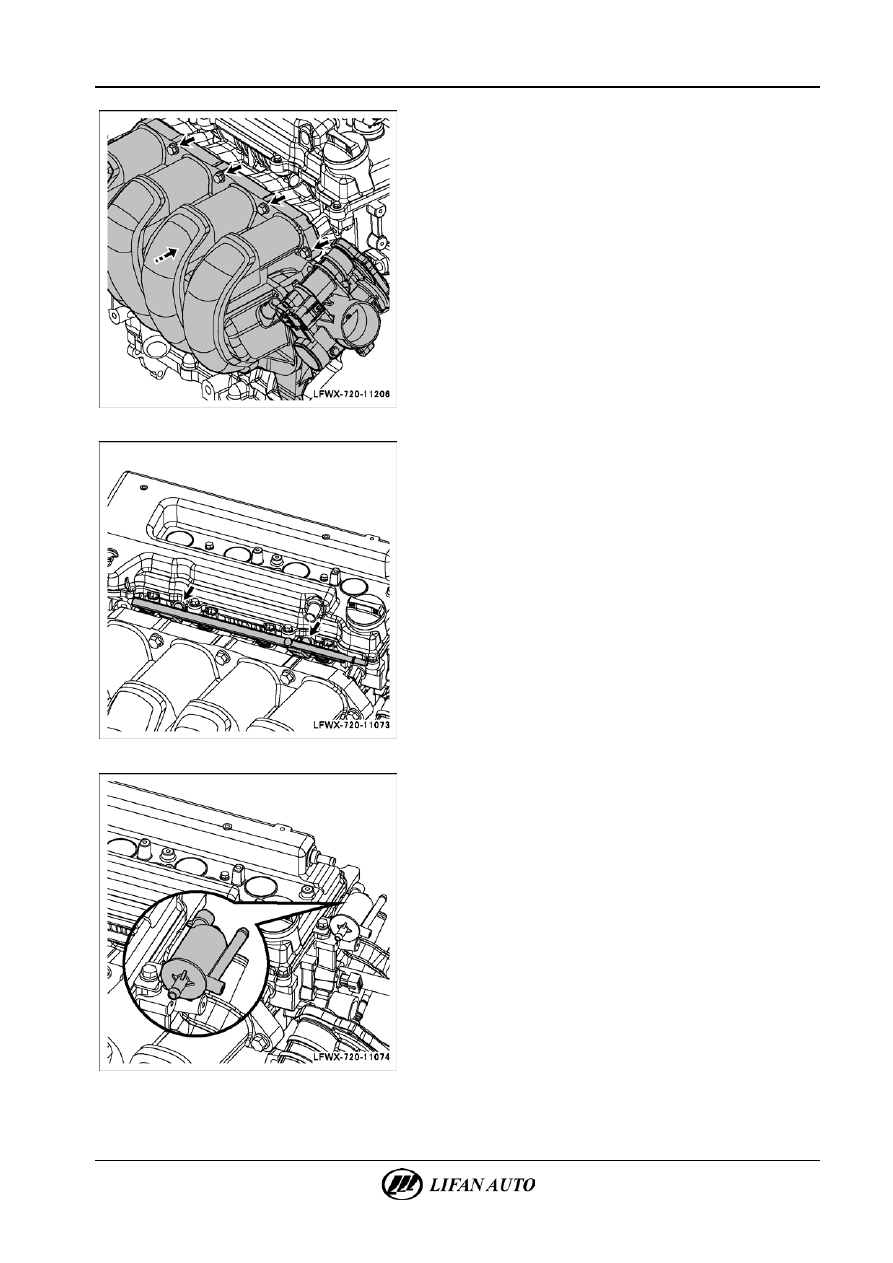

О.  Установить впускной коллектор с узлом электронной

дроссельной заслонки на головку блока цилиндров

и затянуть крепежные болты.
Момент затяжки 30 Н·м.







П.  Установить топливный коллектор на головку блока

цилиндров и затянуть крепежные болты коллектора.
Момент затяжки 11 Н·м.







Р.  Установить электромагнитный клапана угольного

адсорбера.
