86

ELECTRICAL

44

REPAIR

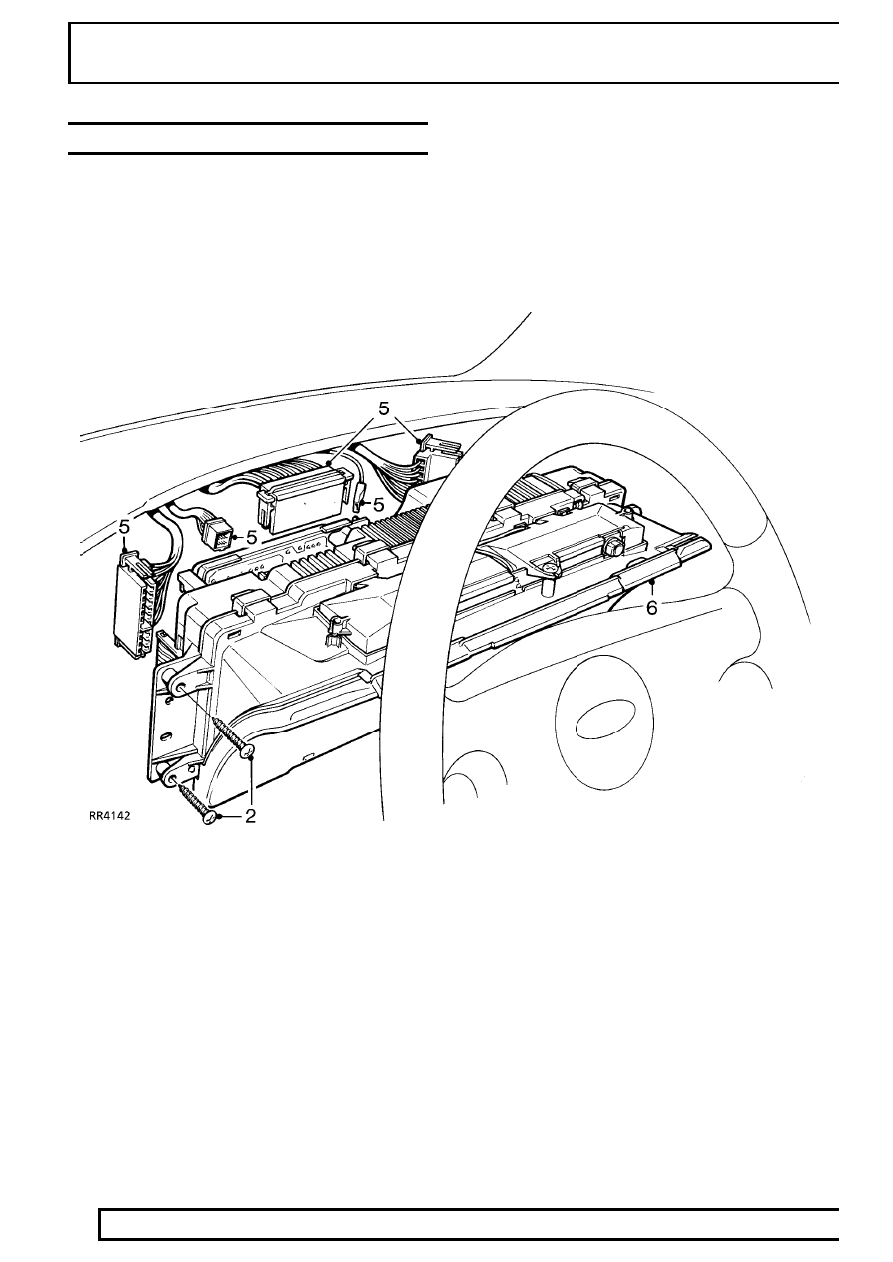

INSTRUMENT BINNACLE

Service repair no - 88.20.13

Remove

1. Remove instrument panel finisher.

See

Instrument Panel Finisher

2. Remove 4 screws securing binnacle to fascia.
3. Carefully ease 2 lower panel finisher brackets

downwards.

4. Withdraw binnacle to gain access to multiplugs.
5. Noting their fitted positions, disconnect

multiplugs.

6. Remove binnacle.

Refit

7. Reverse removal procedure.

ELECTRICAL

45

REPAIR

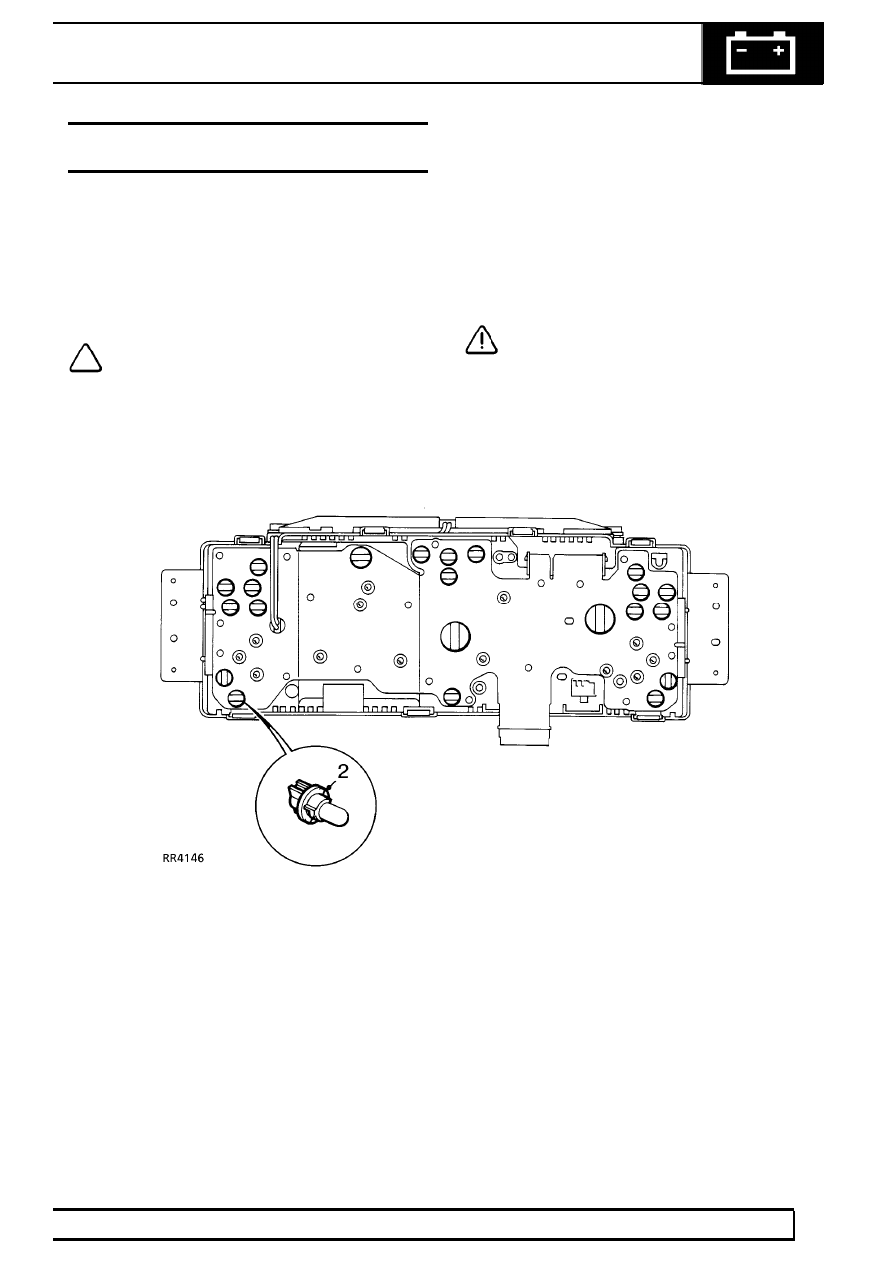

INSTRUMENT ILLUMINATION AND WARNING
LIGHT BULBS

Service repair no - 86.45.48 - Instrument
Service repair no - 86.45.61 - Warning light

Remove

1. Remove binnacle.

See Instrument Binnacle

2. Identify bulb to be replaced.

NOTE: If faulty bulb is not accessible,
remove screws securing circuit board and
carefully ease circuit board aside.

3. Rotate bulb holder anti-clockwise, withdraw bulb

holder and remove bulb.

Refit

4. Fit new bulb to holder.

CAUTION: Ensure bulb of correct wattage
and type is fitted.

5. Reverse removal procedure.

86

ELECTRICAL

46

REPAIR

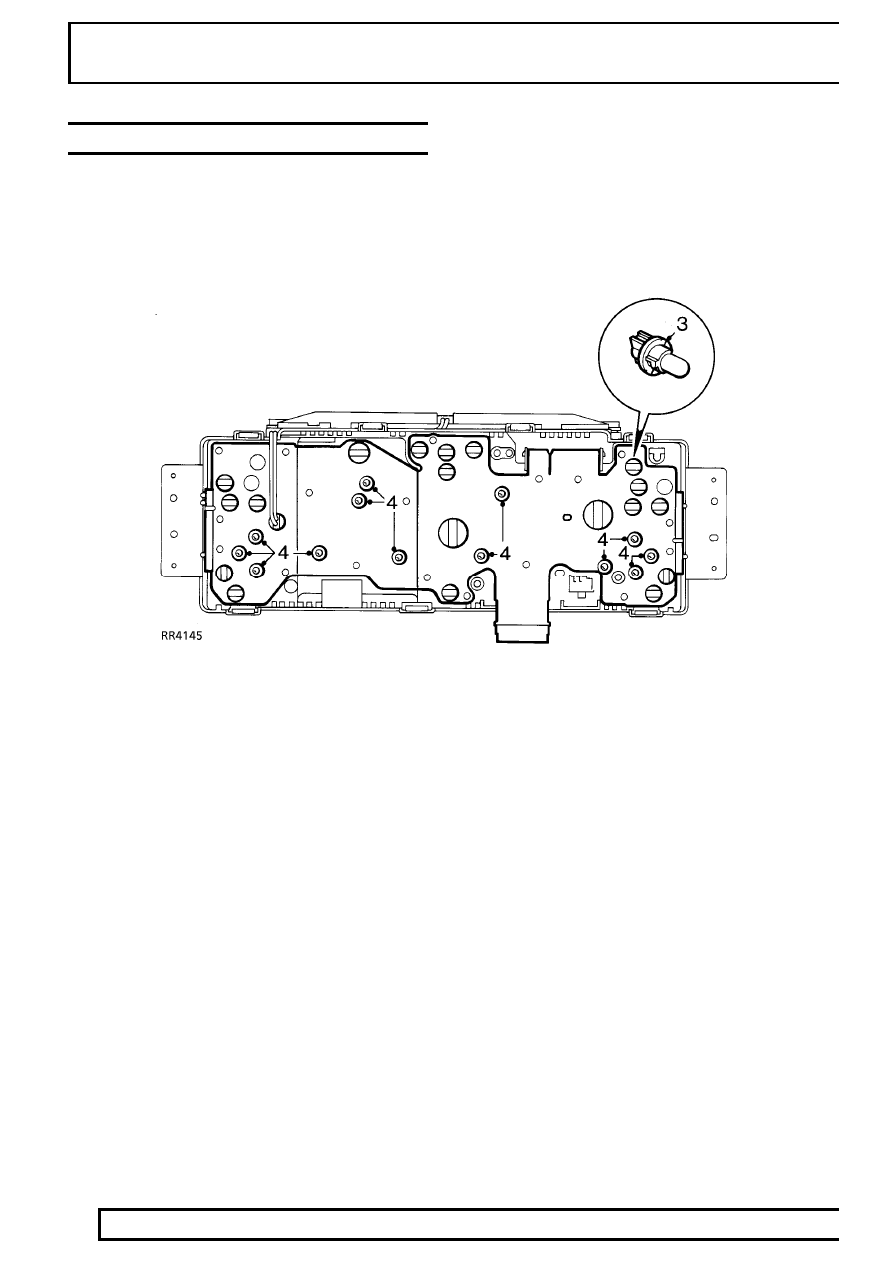

MAIN PRINTED CIRCUIT

Service repair no - 88.20.19

Remove

1. Remove instrument cowl.

See Instrument

Cowl and Illumination Board

2. Remove circuit board.

See Circuit Board

3. Remove illumination and warning lamp bulbs.
4. Remove 13 screws securing main printed circuit,

remove circuit.

Refit

5. Position main printed circuit to binnacle.
6. Ensure screw holes in instruments are aligned

with holes in binnacle, fit and tighten screws.

7. Reverse removal procedure. 1 and 2.

ELECTRICAL

47

REPAIR

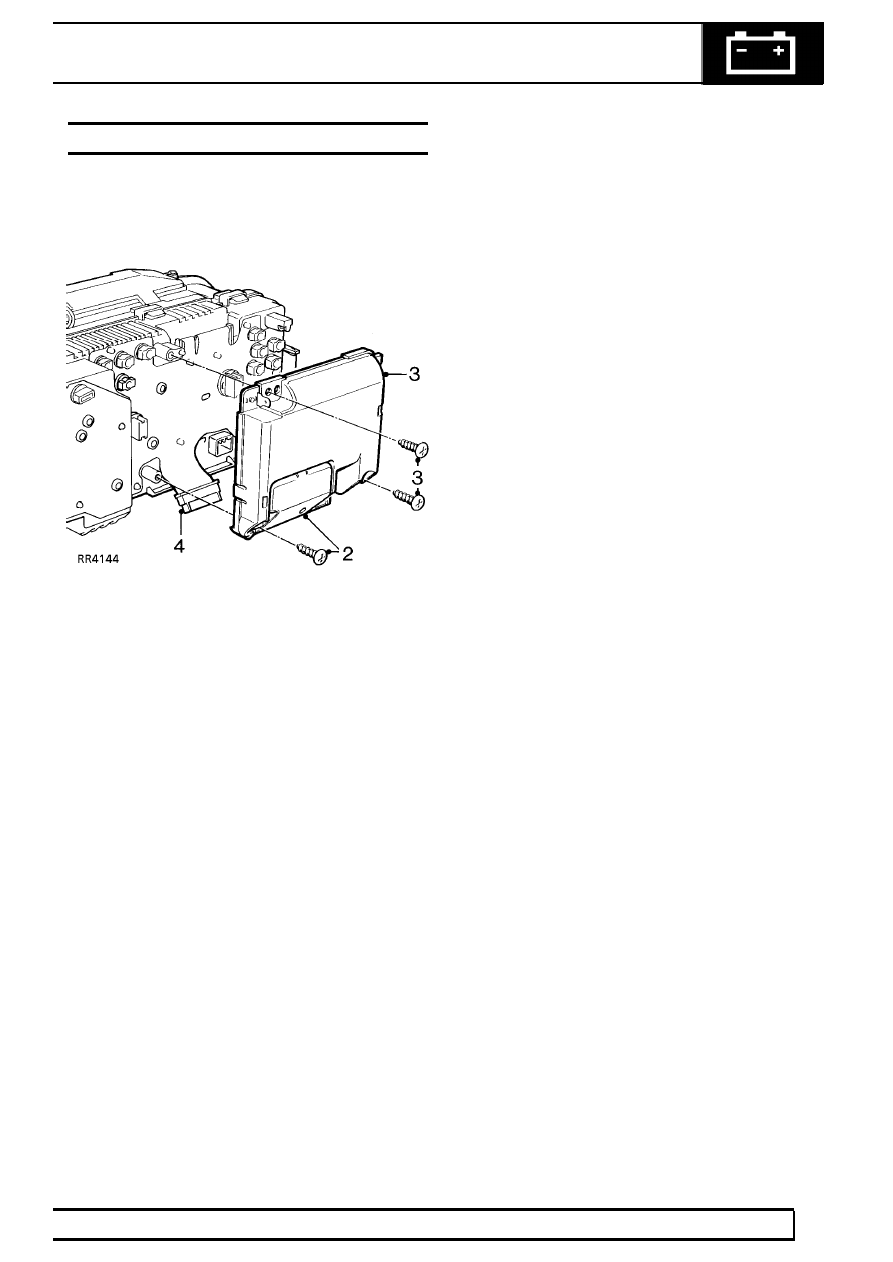

CIRCUIT BOARD

Service repair no - 88.20.25

Remove

1. Remove binnacle.

See Instrument Binnacle

2. Remove screw, release lower cover from circuit

board.

3. Remove 2 screws securing circuit board to

binnacle, release board.

4. Disconnect multiplug.

Refit

5. Reverse removal procedure.
