86

ELECTRICAL

8

REPAIR

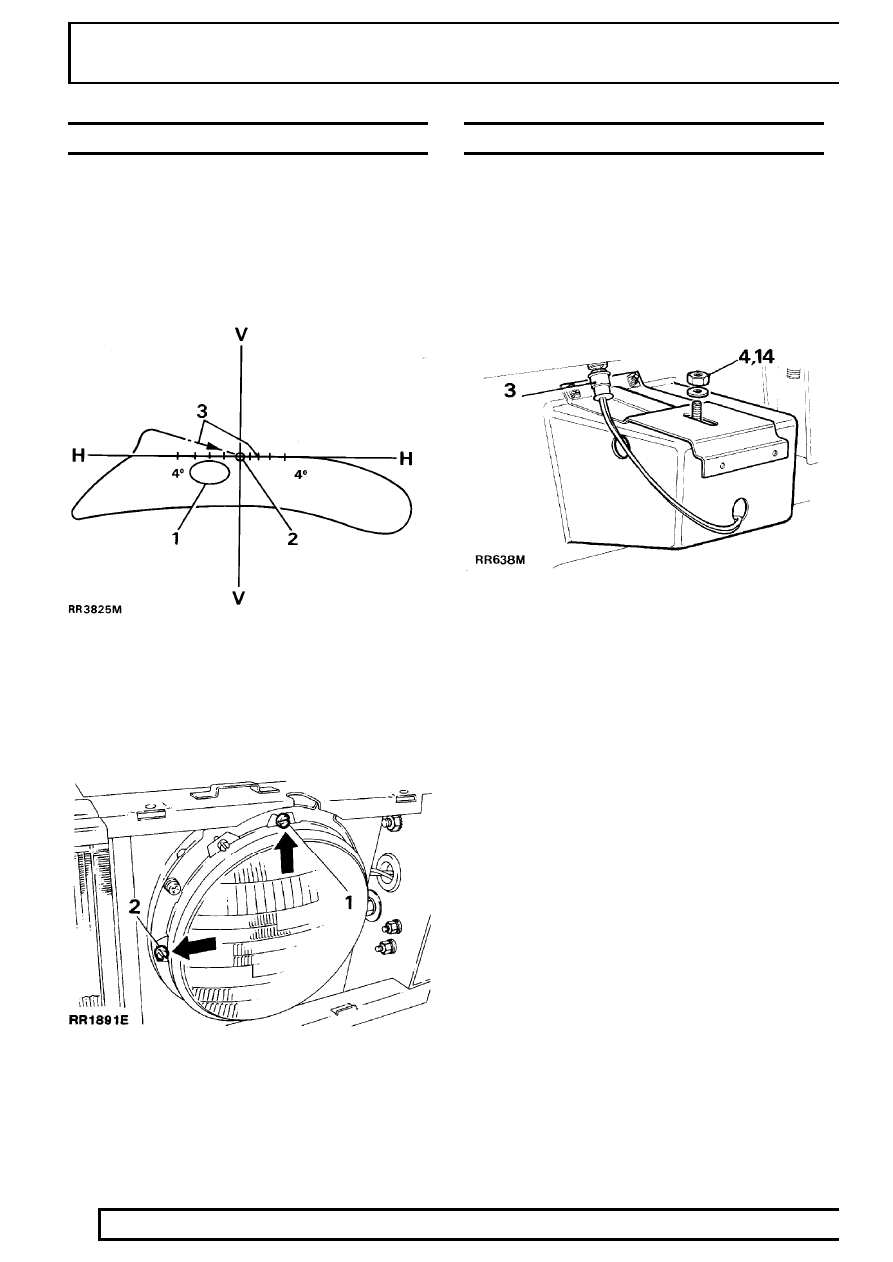

HEADLAMP ALIGNMENT

Service repair no - 86.40.17

Headlamp beam setting should only be carried out by
qualified personnel using suitable beam setting
equipment, for example the Lucas Beamtester.

RR3825M shows right hand drive beam pattern, left
hand drive is symetrically opposite.

Guide to beam pattern:

1. Maximum intensity zone.
2. Beam aim kink point.
3. Aiming datum lines.

Adjust

1. Turn top adjusting screw anti-clockwise to lower

beam, clockwise to raise beam.

2. Turn side adjusting screw anti-clockwise to move

beam to left, clockwise to move beam to right.

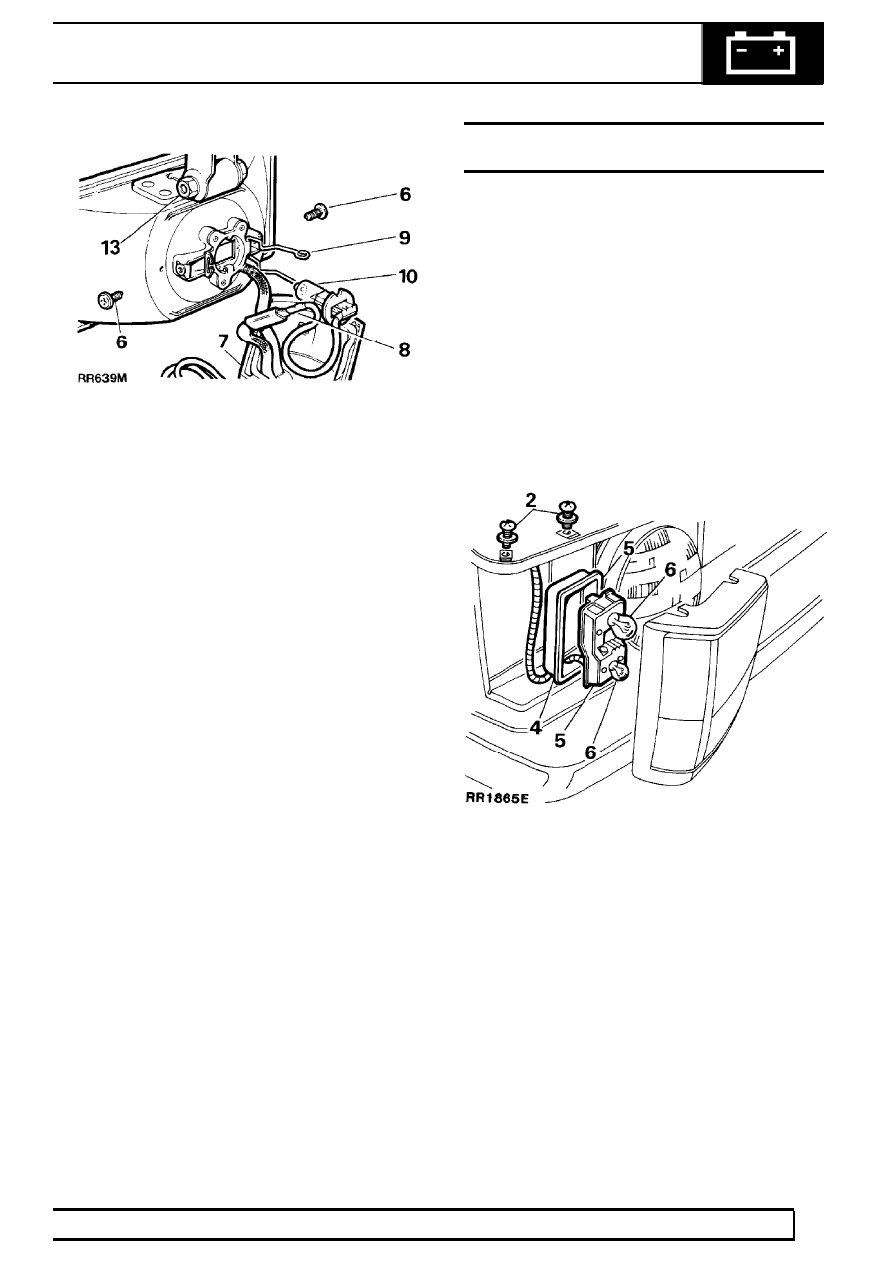

AUXILIARY DRIVING LAMP

Service repair no - 86.40.96

Bulb replacement

1. Disconnect battery negative lead.
2. Securing nut is located beneath front bumper,

adjacent to front body fixing. Access to lamp is
gained through front wheel arch.

3. Disconnect electrical plug.
4. Remove single nut and washer.

5. From front of vehicle, manoeuvre lamp. Remove

lamp from spoiler opening.

6. Remove two screws securing cover to rear of

lamp.

7. Withdraw cover.
8. Disconnect lucar connector.
9. Release spring clip securing bulb to lamp unit.

10. Remove bulb.

ELECTRICAL

9

REPAIR

Refit

11. Fit a new bulb. Ensure two notches on bulb body

locate with registers on lamp unit.

12. Reverse removal procedure.

Adjust

Correct adjustment is beam horizontal (parallel to
ground) and parallel to vehicle axis.

13. Loosen lamp adjusting bolt to lower or raise

beam.

14. Loosen lamp securing bolt to move beam to left

or right.

15. Tighten fixing bolts to

15 Nm.

SIDELIGHT AND FLASHER LAMP ASSEMBLY
AND BULB

Service repair no - 86.40.24

Remove

1. Disconnect battery negative lead.
2. Remove two screws and plain washers securing

lamp assemly.

3. Lift assembly away sufficiently to gain access to

rear of lamp.

4. Remove waterproof cover.
5. Depress two retaining clips and withdraw bulb

holder.

6. Remove required bulb. Direction indicator bulb is

located in upper section of bulb holder, side
lamp bulb in lower.

7. Disconnect multi-plug. Remove complete

assembly.

Refit

8. Reverse removal procedure. Ensure waterproof

cover is correctly located.

86

ELECTRICAL

10

REPAIR

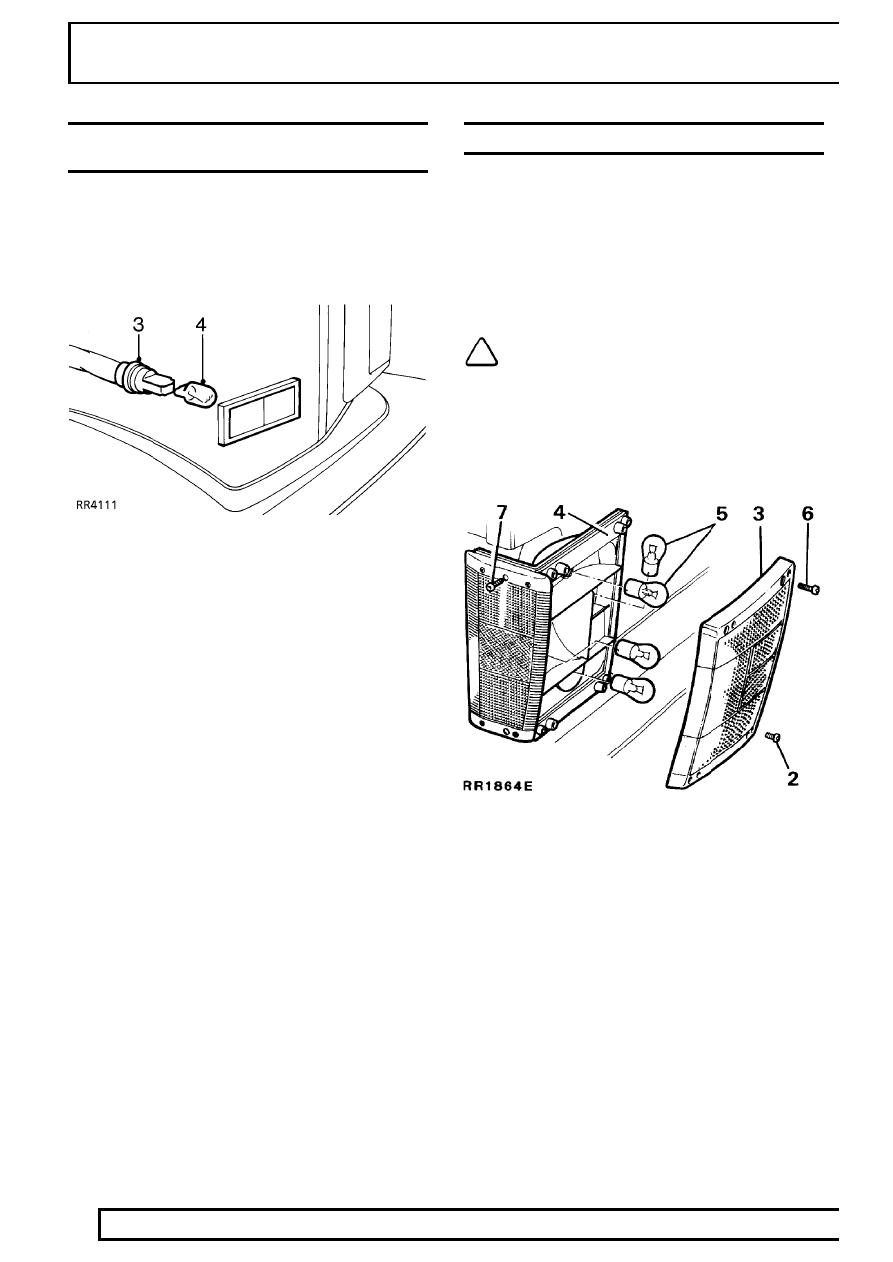

DIRECTION INDICATOR/SIDE REPEATER LAMP
BULB REPLACEMENT

Service repair no - 86.40.65

Remove

1. Disconnect battery negative lead.
2. Release clips securing wheel arch liner.

3. At back of lamp, twist bulb holder anti-clockwise

to remove from lamp assembly.

4. Remove bulb.

Refit

5. Reverse removal procedure.

TAIL LAMP ASSEMBLY

Service repair no - 86.40.74

Remove

1. Disconnect battery negative lead.
2. Remove four lens retaining screws.
3. Remove lens.
4. Remove sealing rubber, if required.

NOTE: To remove sealing rubber complete
it is necessary to remove side marker lens.

5. Remove bulbs.
6. Remove four screws securing lamp unit to body.
7. Remove two through-screws from reflector side,

which also secure lamp unit to body.

8. Ease lamp unit forward and disconnect leads at

moulded connectors.

Refit

9. Reverse removal procedure.

ELECTRICAL

11

REPAIR

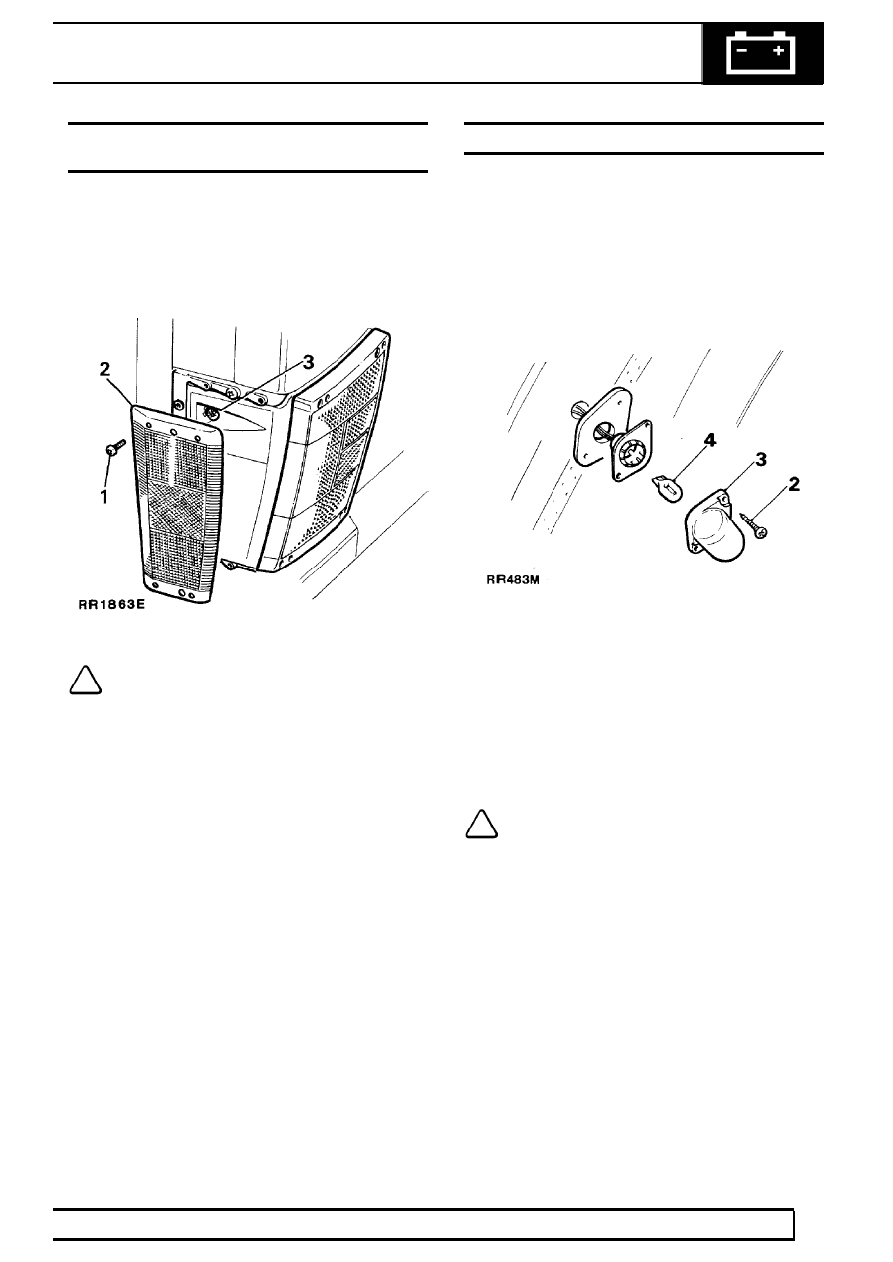

REFLECTORS/SIDE MARKER LAMP ASSEMBLY
AND BULB

Service repair no - 86.40.67

Remove

1. Remove four screws securing lens.
2. Remove lens.
3. Remove bulb.

NOTE: To remove rubber seal completely
it is necessary to remove tail light lens.

Refit

4. Reverse removal procedure.

UNDER BONNET LAMP ASSEMBLY

Service repair no - 86.45.24

Remove

1. Disconnect battery negative lead.
2. Remove two securing screws.
3. Remove lamp glass.
4. Pull ’wedge’ type bulb from bulb holder.

5. Disconnect electrical leads located below bonnet

lamp switch attached to inner fender.

6. Pull rubber grommet off leads and pull lamp and

leads up through hood stiffener channel.

Refit

7. Reverse removal procedure. 1 to 6.

NOTE: A piece of bent wire will be needed
to pull electrical leads out of channel exit
hole when fitting a new lamp assembly.
