CHASSIS AND BODY

19

REPAIR

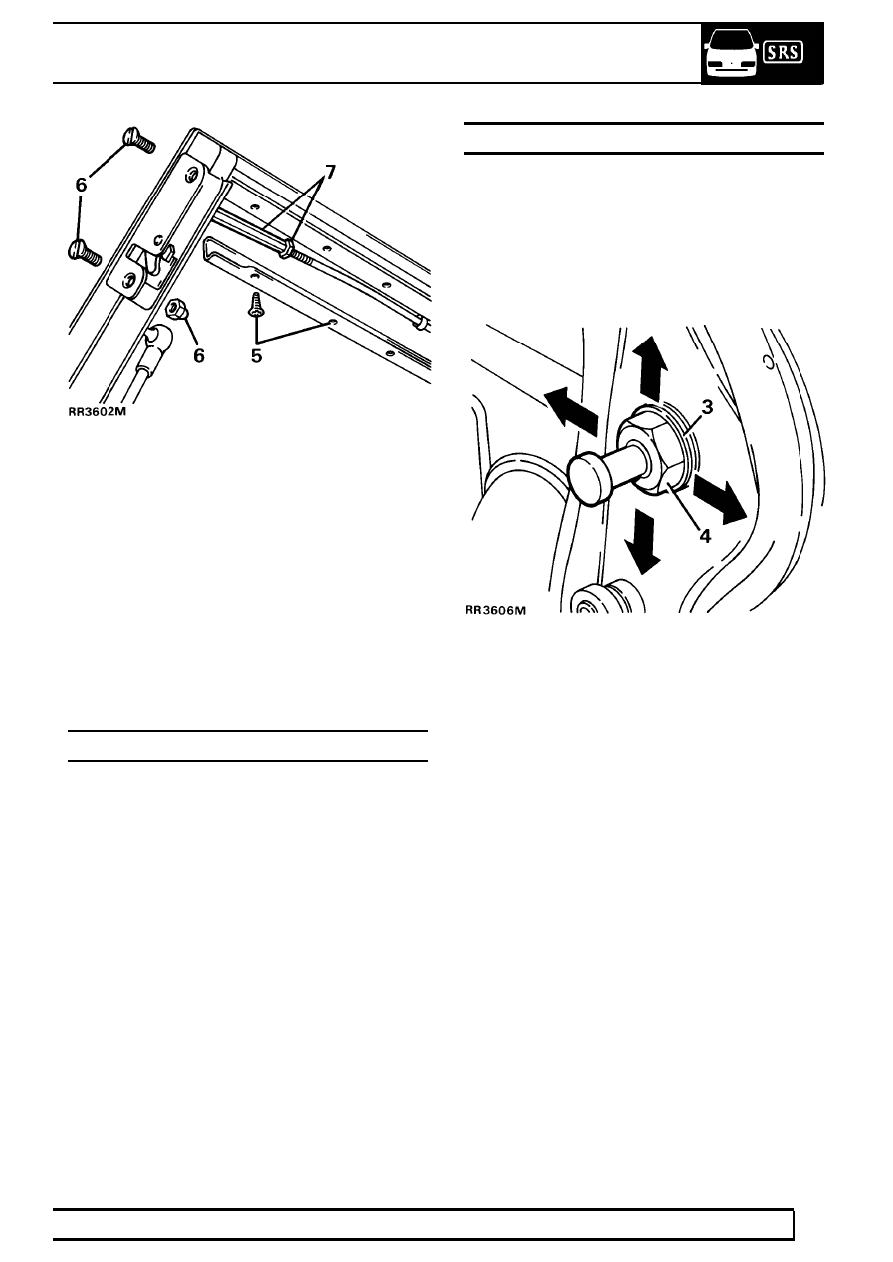

7. Release 2 locknuts on operating rods. Rotate

connecting rod until side catches can be
removed.

8. Remove 2 screws securing lock mechanism.

Remove unit complete with operating rods.

Refit

9. Reverse removal procedure.

10. To adjust side catches release locknuts on

operating rods. Rotate hexagonal link to shorten
or extend length as necessary.

TAILGATE UPPER GLASS

Remove

1. Tailgate upper glass and frame assembly are

serviced as one unit.

2. Remove tailgate upper.

See Tailgate Upper

3. Remove high level stop lamp.

See

ELECTRICAL, Repair, High Level Stop Lamp

4. Remove lock actuator unit.

See ELECTRICAL,

Repair, Upper Tailgate Actuator Unit

5. Remove lock assembly.

See Tailgate Upper

Lock

Refit

6. Reverse removal procedure.

TAILGATE LOWER STRIKER

Adjust

1. Adjustment is correct when tailgate profile aligns

with rear body corner panels.

2. Open lower tailgate.
3. Add or remove spacing washers between striker

and tailgate opening.

4. Move striker in appropriate direction and tighten.

76

CHASSIS AND BODY

20

REPAIR

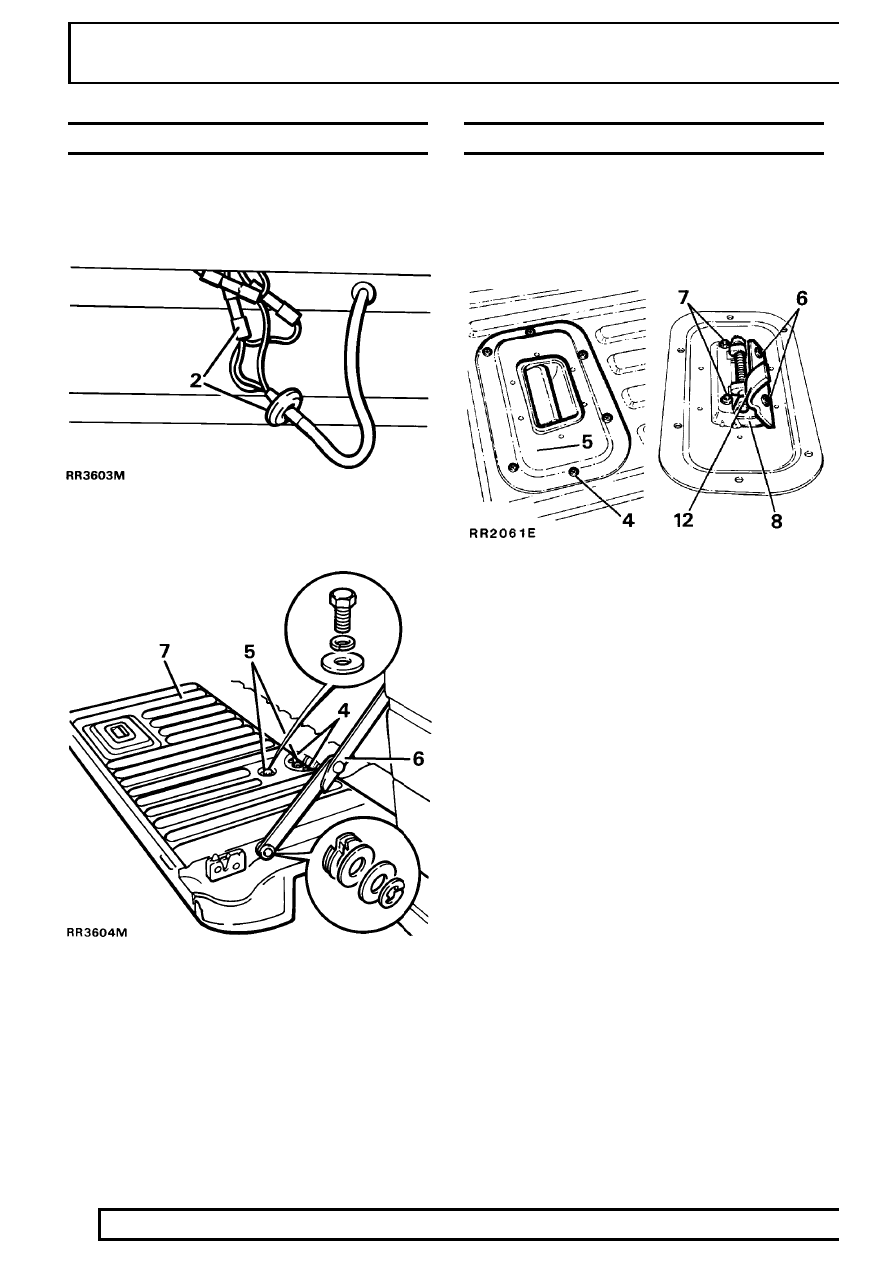

TAILGATE LOWER

Service repair no - 76.28.30

Remove

1. Disconnect battery negative lead.

2. Remove grommet and withdraw electrical leads

from tailgate. Disconnect connectors.

3. Remove tailgate trim panel.

4. Remove 4 screws securing seal around tailgate

hinge.

5. Remove tailgate to hinge bolts.
6. With assistance disconnect check straps.
7. Withdraw tailgate.

Refit

8. Reverse removal procedure. Ensure grommet is

refitted onto tailgate.

TAILGATE LOWER RELEASE MECHANISM

Remove

1. Open lower tailgate.
2. Lever trim from handle surround.
3. Remove 4 clips, remove tailgate trim panel.

4. Remove screws securing lock cover plate.
5. Remove cover plate with release mechanism.
6. Remove 2 screws and detach handle release

actuator lever.

7. Remove 2 nuts and detach handle release

retaining bracket.

8. Withdraw handle release mechanism from cover

plate.

9. Release spring clips securing operating rods to

tailgate release mechanism.

CHASSIS AND BODY

21

REPAIR

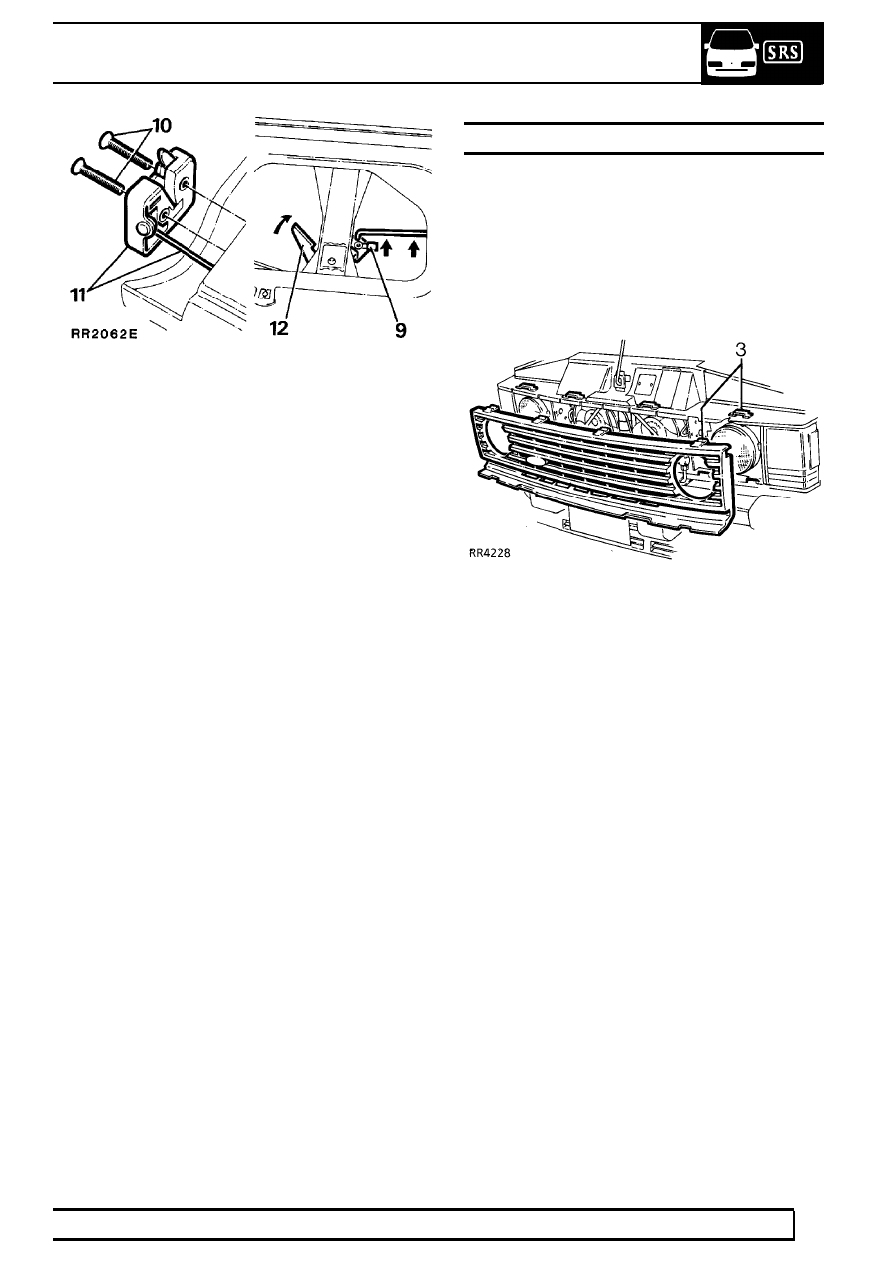

10. Remove screws securing 2 exterior locks on

tailgate side.

11. Withdraw exterior locks with operating rods.

Refit

12. Reverse removal procedure. Grease handle

release actuator lever and internal tailgate
operating lever.

RADIATOR GRILLE

Service repair no - 76.55.06

Remove

1. Open and support bonnet[hood].
2. Depress 4 retaining lugs and ease grille forward.
3. Lift grille to remove.

Refit

4. Locate lower lugs of grille into slots.
5. Ensure upper retaining lugs of grille locate

behind bracket.

76

CHASSIS AND BODY

22

REPAIR

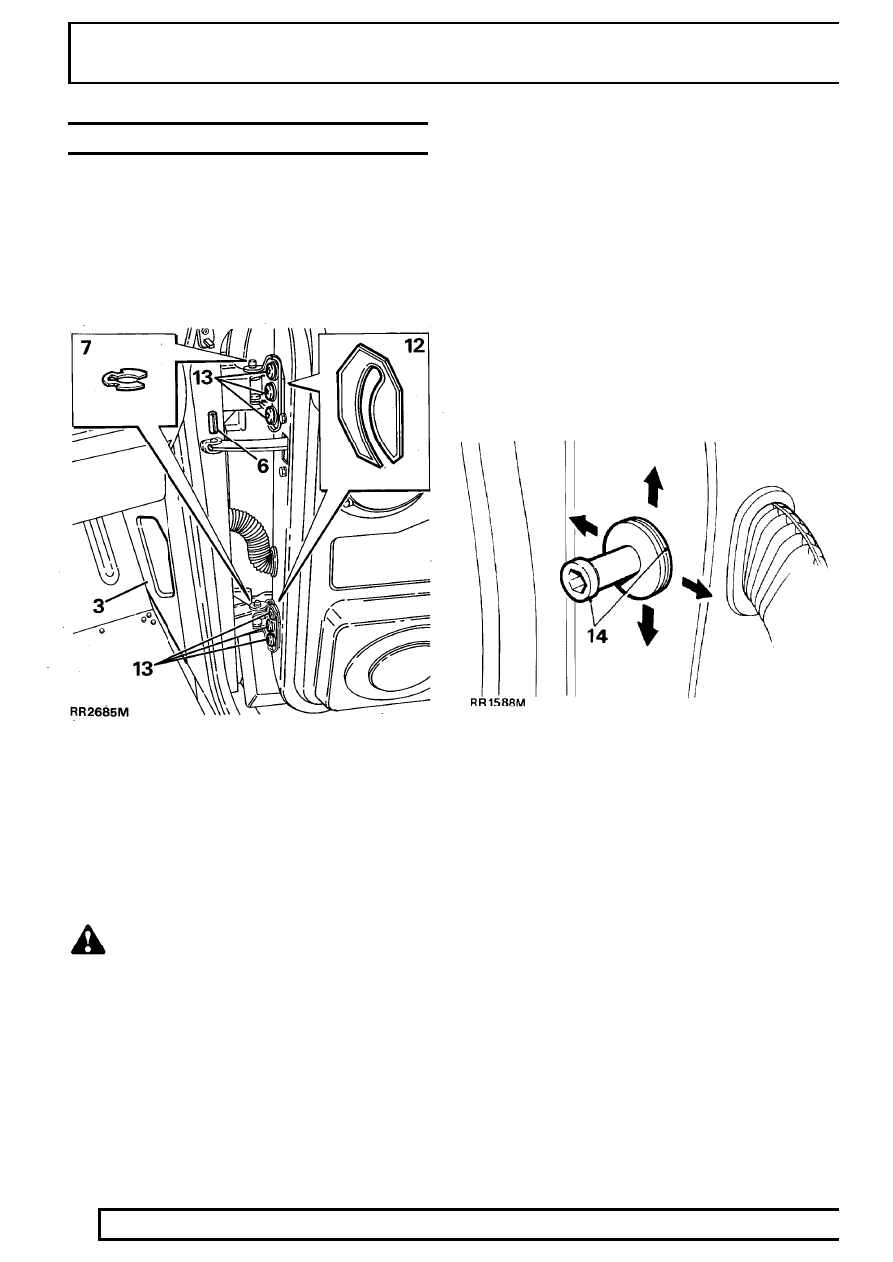

FRONT DOOR

Service repair no - 76.28.07

Remove

1. Disconnect battery negative lead.
2. Open door to be removed.

3. Remove 2 clips securing trim panel to side of

footwell.

4. Locate and disconnect door wiring plugs.
5. Disengage grommets either side of A’ post.

Feed wiring out.

6. Drive out roll pin from door check link.
7. Remove ’C’ clips from hinge pins.

WARNING: Instruction 8 MUST BE carried
out with assistance.

8. Lift opened door off hinge pins.

Refit

9. Reverse removal procedure. Renew clips if worn

or distorted.

10. Open door, connect wiring plugs. Ensure they

locate above trim panel.

11. Check operation of door and lock. If necessary,

adjust door and striker plate.

Adjust

12. Adjust door by shims between hinge and door to

move door forward or rearward in opening.

13. Loosen 6 screws securing hinges to door to

adjust door up and down or in and out of
opening. Tighten to

25Nm.

14. Adjust door lock striker by adding and

subtracting spacing washers or moving in
required direction.

15. Note: If it is necessary to remove hinges from ’A’

post. Refit in exactly same position using same
thickness of shims.
