Range Rover Classic. Manual - part 148





CHASSIS AND BODY

15

REPAIR

7. Remove 2 bolts and plain washers securing

hinge to mounting bracket.

8. Withdraw hinge.

Refit

9. Fit hinge and securely tighten 2 retaining bolts

10. Fit torsion bar, ensure secure location into

retaining clip and bracket.

11. Reverse removal procedure.

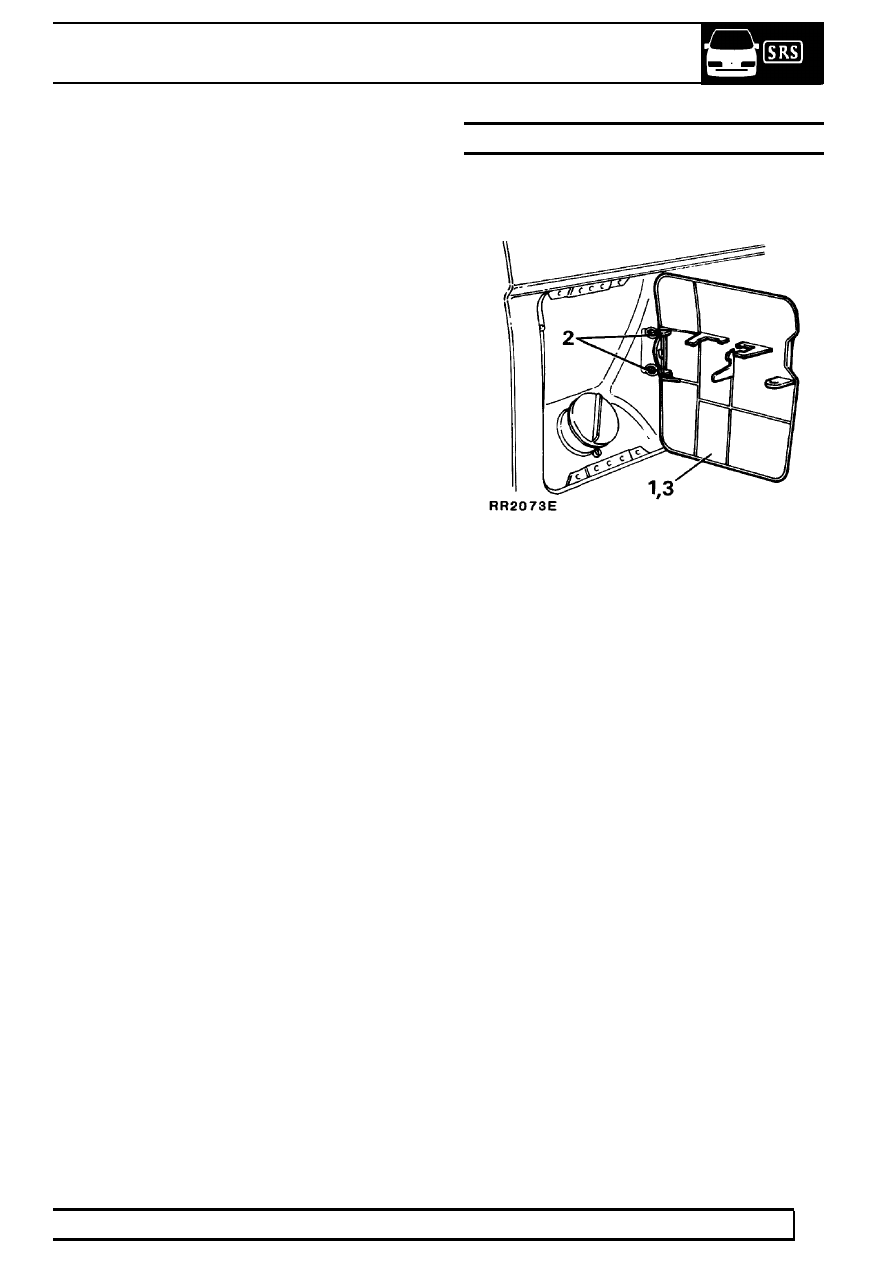

FUEL FILLER FLAP

Service repair no - 76.10.25

Remove

1. Open fuel filler flap.
2. Release 2 screws with plain washers.
3. Remove flap.

Refit

4. Fit flap, loosely fit screws.
5. Check outer profile of flap aligns with

wing[fender]. Adjust hinge flap in or out of
opening.

6. Tighten screws.

76

CHASSIS AND BODY

16

REPAIR

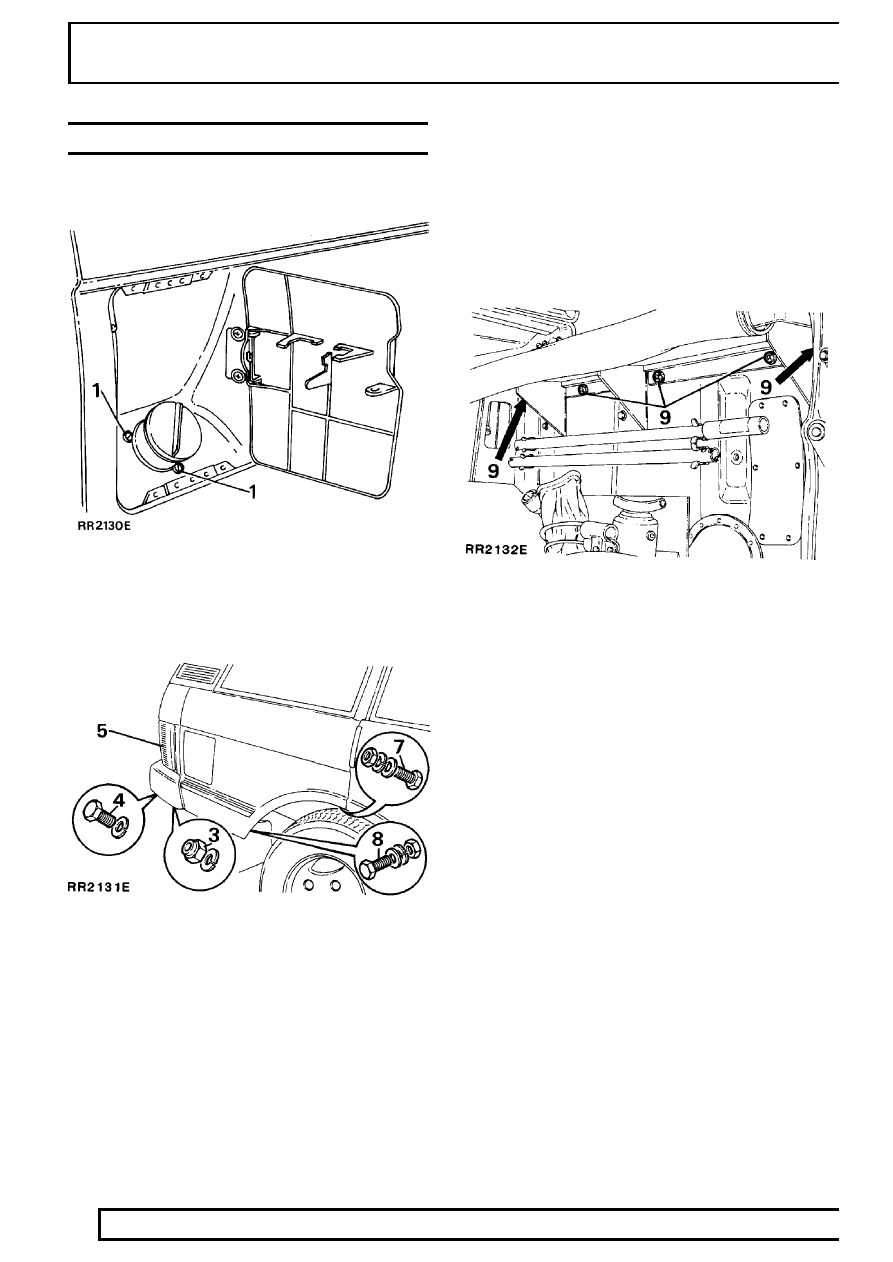

REAR CORNER PANEL AND WING

Service repair no - 76.10.20 / 76.10.27

Remove

1. If applicable, remove 3 filler tube screws and fuel

filler flap.

See Fuel Filler Flap

2. Remove load space cover and spare wheel.

3. Remove 2 nuts and washers securing bumper

end cap to corner panel.

4. Remove bolt securing end cap to bumper.

5. Remove rear lamp assembly.

See

ELECTRICAL, Repair, Tail Lamp Assembly

6. Drill out pop rivets securing corner panel to

tailgate frame.

7. Remove 2 nuts and bolts securing wing[fender]

to ’D’ post, located beneath wheel arch.

8. Loosen nut and bolt retaining mud-flap bracket

to wing[fender].

9. Remove 5 screws securing wing[fender] to

bodyside panel. To access screw adjacent to ’D’
post, fold rear seat forward and remove seat
locking mechanism housing.

10. Remove rear wing[fender] with corner panel.
11. Remove 7 bolts, plain and spring washers

securing wing[fender] to corner panel.

Refit

12. Assemble corner panel to rear wing[fender] with

bolts. Align panels before tightening.

13. Coat underside of panels with body protection.
14. Fit assembly to vehicle. Align door shut face to

wing[fender] edge and corner panel to tailgate,
before tightening screws and fitting pop rivets.

15. Reverse removal procedure.

CHASSIS AND BODY

17

REPAIR

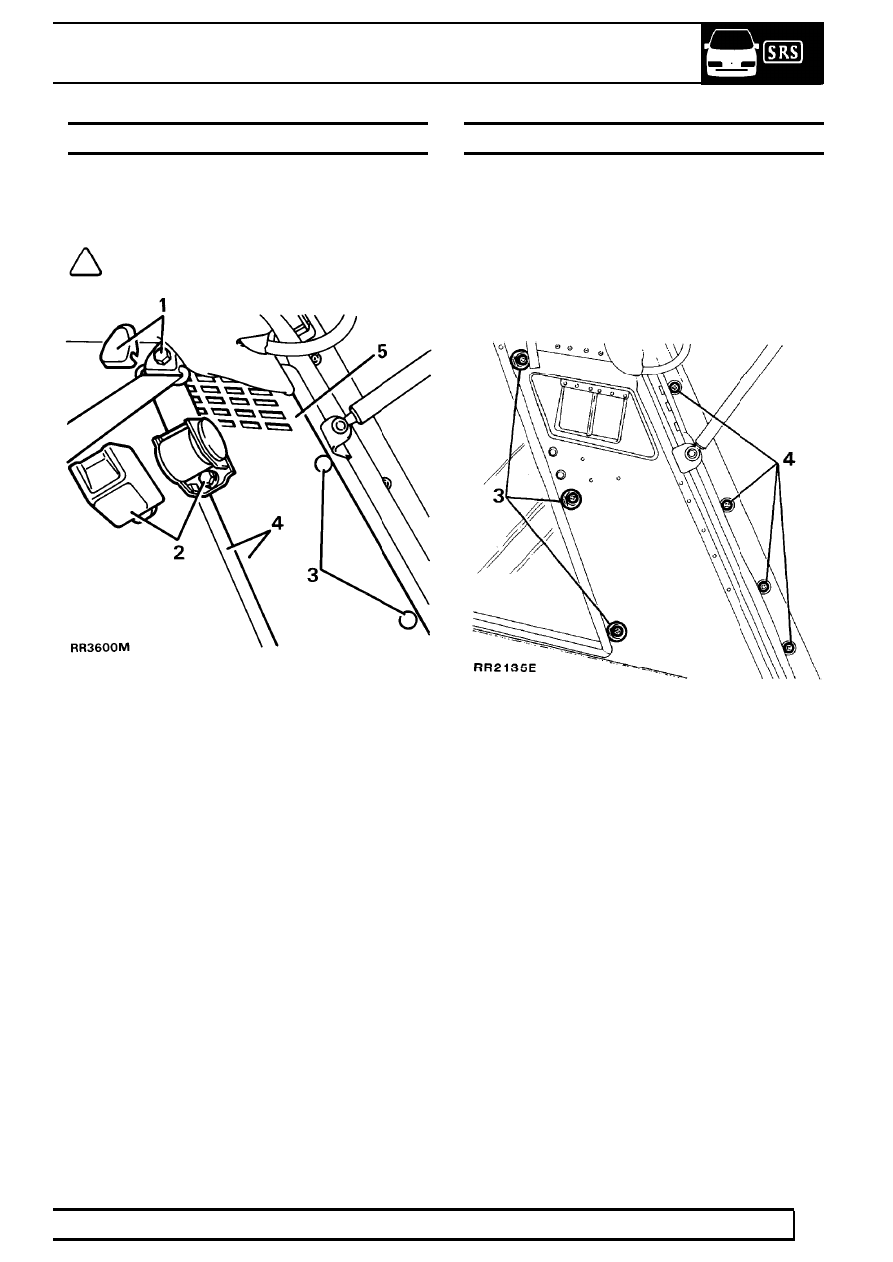

REAR QUARTER PANEL-INTERIOR

Service repair no - 76.13.43

Remove

NOTE: Remove spare wheel when
removing left rear quarter panel.

1. Remove cover and bolt from seat belt guide

bracket.

2. Remove clip on cover from seat belt inertia reel.

Remove bolt and place inertia reel to one side.

3. Remove clips securing trim panel to body side.
4. Ease trim panel from behind rubber moulding.
5. Remove panel.

Refit

6. Ease top of trim panel under lip of rubber

moulding.

7. Push panel up behind headlining until clip holes

are visible.

8. Ease rubber moulding lip over remainder of trim

panel.

9. Ensure electrical harness locates in channel

behind trim panel. Fit 2 trim clips.

10. Fit seat belt guide bracket and inertia reel.

Tighten bolts to

20Nm.

11. Refit covers to guide bracket and inertia reel.

REAR QUARTER PANEL-EXTERIOR

Service repair no - 76.13.22

Remove

1. Remove spare wheel if removing left rear quarter

panel.

2. Remove interior quarter panel.

See Rear

Quarter Panel-Interior

3. Remove 3 nuts with plain washers securing

exterior quarter panel to bodyside.

4. Remove 4 screws securing quarter panel to

tailgate opening.

5. Remove panel.

Refit

6. Reverse removal procedure.

76

CHASSIS AND BODY

18

REPAIR

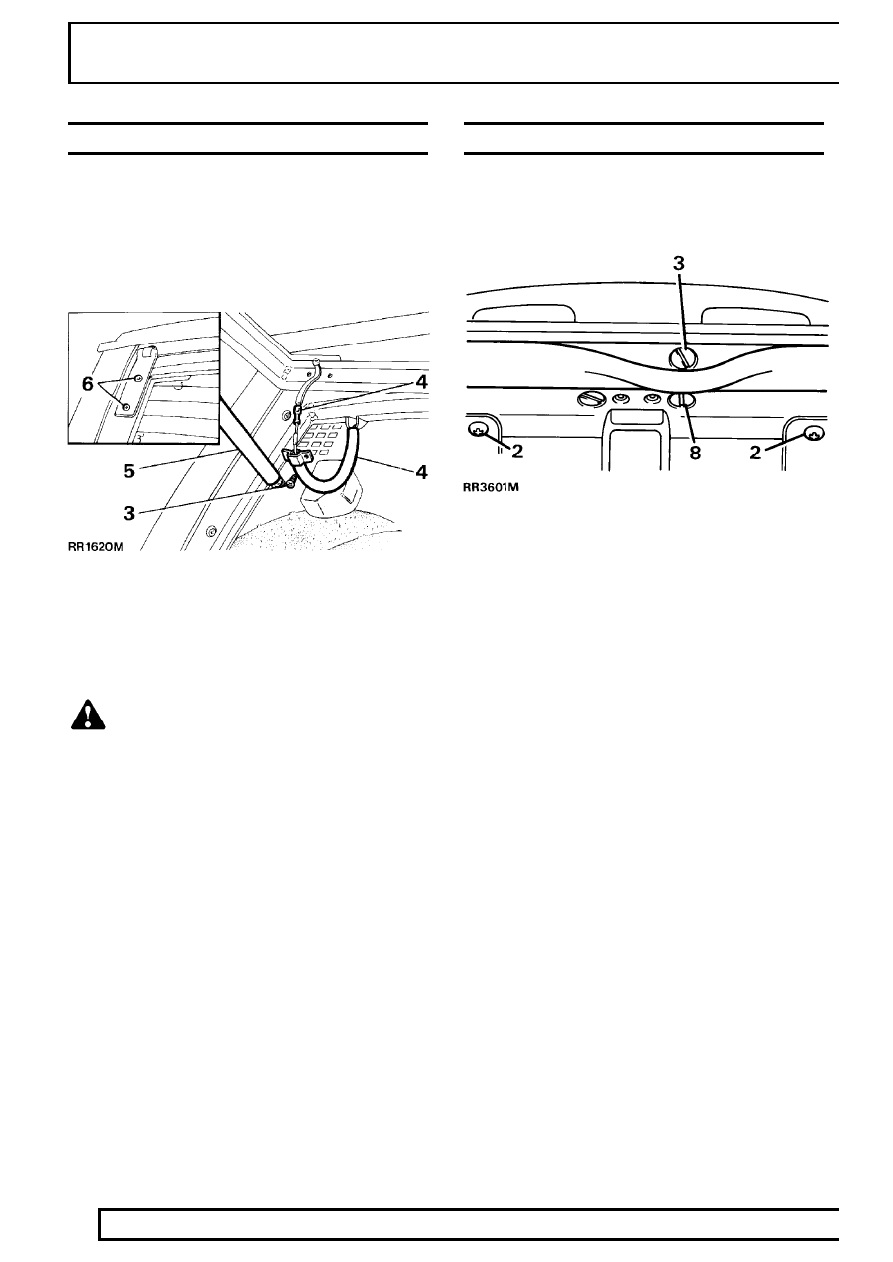

TAILGATE UPPER

Service repair no - 76.28.29

Remove

1. Disconnect battery negative lead.
2. Remove tailgate wiper arm.

3. Open tailgate and remove screws from electrical

wiring shrouds.

4. Move shroud away from screen and headlining.

Disconnect electrical wiring.

WARNING: DO NOT repair worn tailgate
stays. Fit a replacement.

5. Pry stays off tailgate.
6. With assistance support tailgate, remove screws

from hinge.

Refit

7. Reverse removal procedure.

TAILGATE UPPER LOCK

Remove

1. Remove upper tailgate lock actuator unit.

See

ELECTRICAL, Repair, Upper Tailgate
Actuator Unit

2. Remove 2 screws securing release handle.
3. Move sealing rubber, remove screw to detach

handle.

4. If required, remove key barrel by removing 2

screws at joint. Remove retaining plate and
release spring.

5. Remove 8 screws securing operating rod covers

either side of lock mechanism.

6. Remove 4 screws and 2 nuts securing lock

catches to sides of tailgate.
