Range Rover Classic. Manual - part 146

CHASSIS AND BODY

7

REPAIR

LOCATION G

LOCATION H

LOCATION

FACTORY JOINT
(minimum weld requirement quoted)

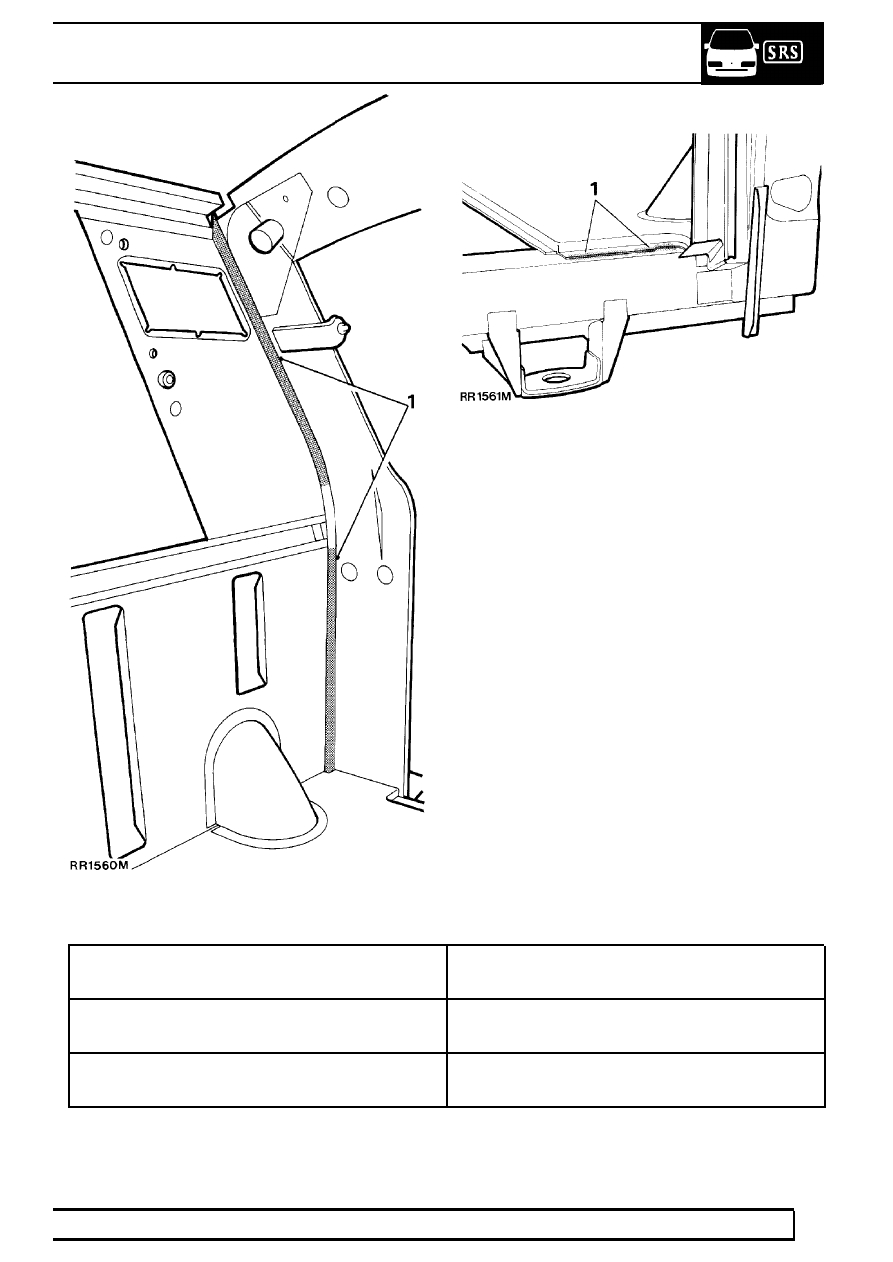

G.

1. Reinforcement plate to dash and tunnel

assembly and body side assembly complete.

CO

2

weld, 2 places 75mm long each weld.

H.

1. Body side complete to roof header panel

assembly (internal joint)

3 spot welds, 15mm pitch

2. Body side complete to roof header panel

assembly (internal joint)

3 spot welds, 15mm pitch

76

CHASSIS AND BODY

8

REPAIR

LOCATION J

LOCATION K

LOCATION

FACTORY JOINT
(minimum weld requirement quoted)

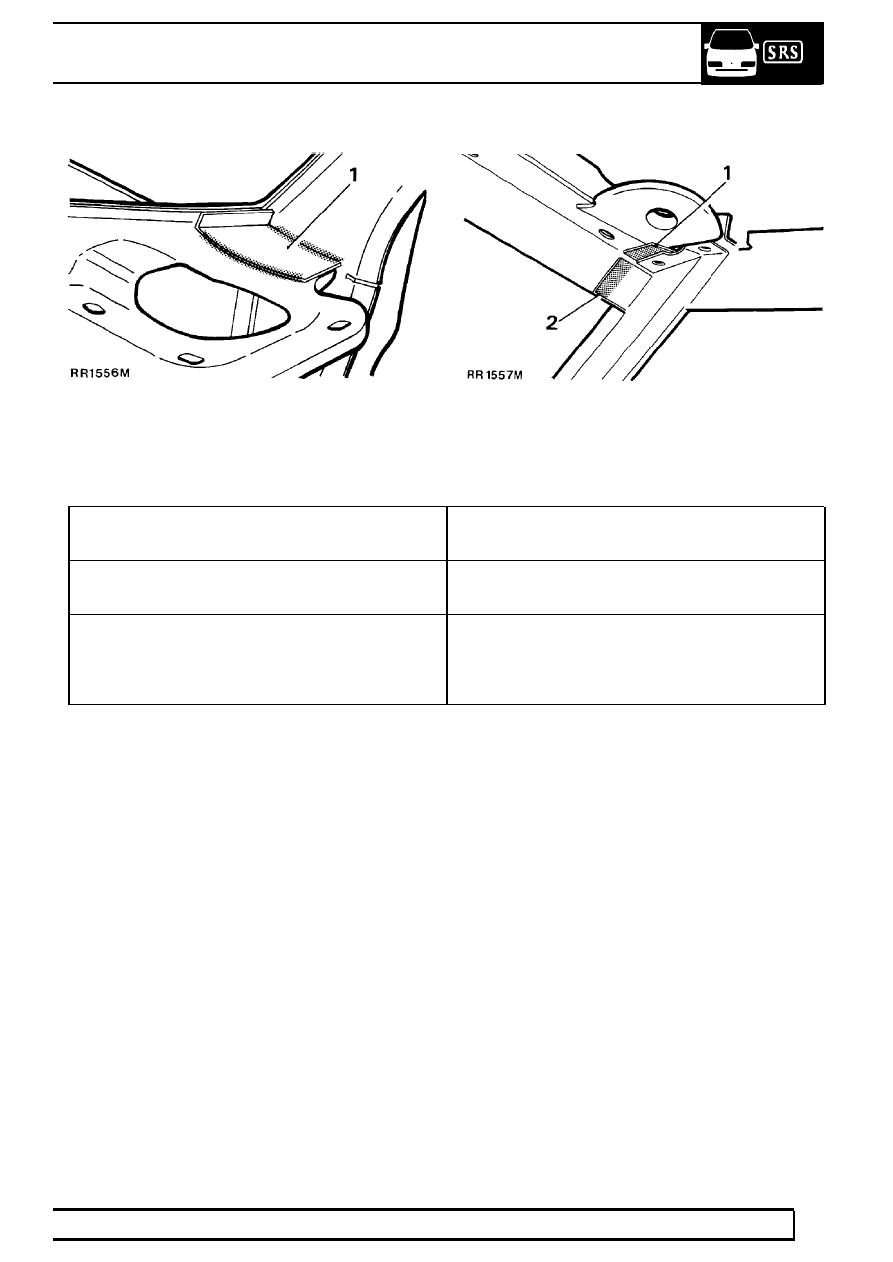

J.

1. Body side complete to rear tailgate frame

assembly

CO

2

weld, one run 40mm long

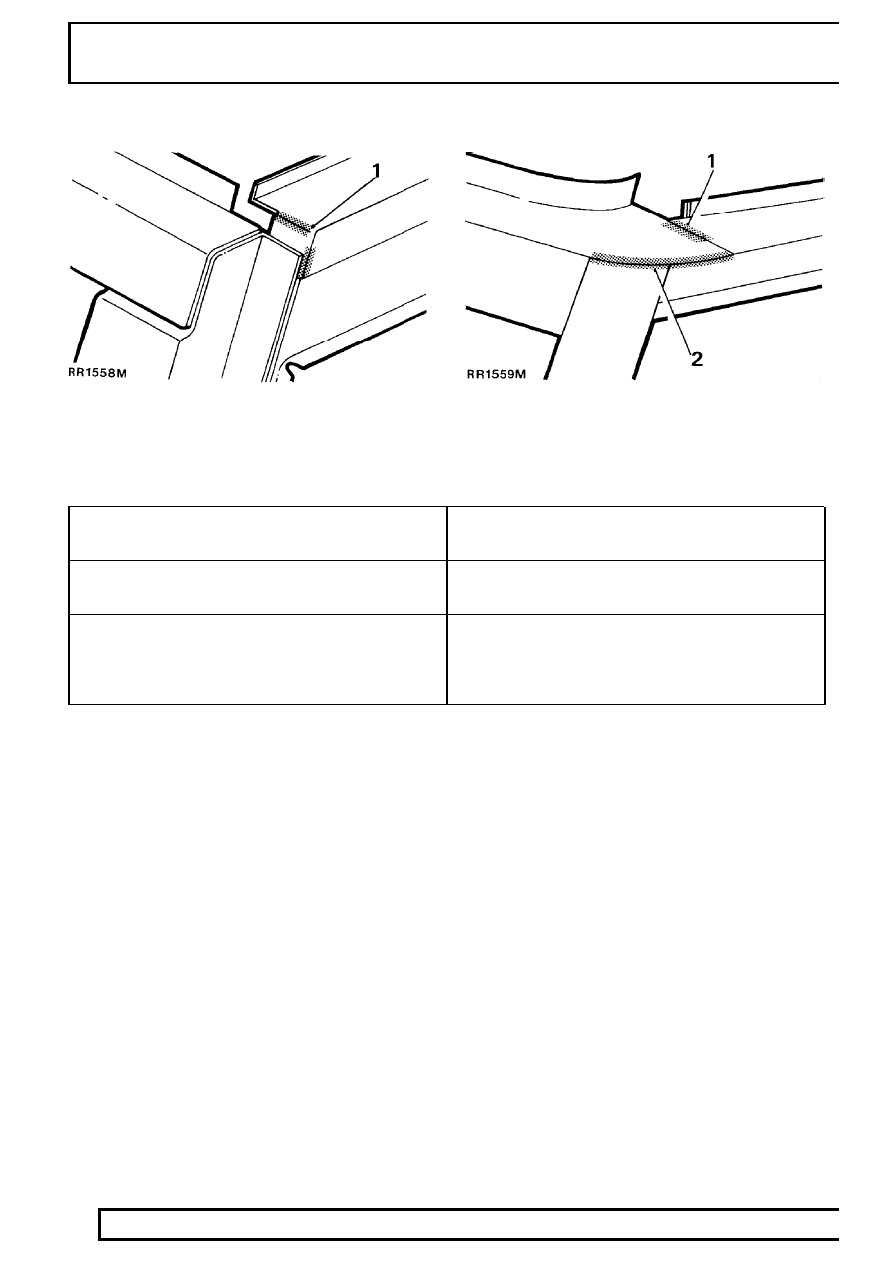

K.

1. Body side complete to roof header panel

assembly (external joint)

CO

2

weld, one run 20mm long

2. Body side complete to roof header panel

assembly (external joint)

CO

2

weld, one run 100mm long

CHASSIS AND BODY

9

REPAIR

LOCATION L

LOCATION M

LOCATION

FACTORY JOINT
(minimum weld requirement quoted)

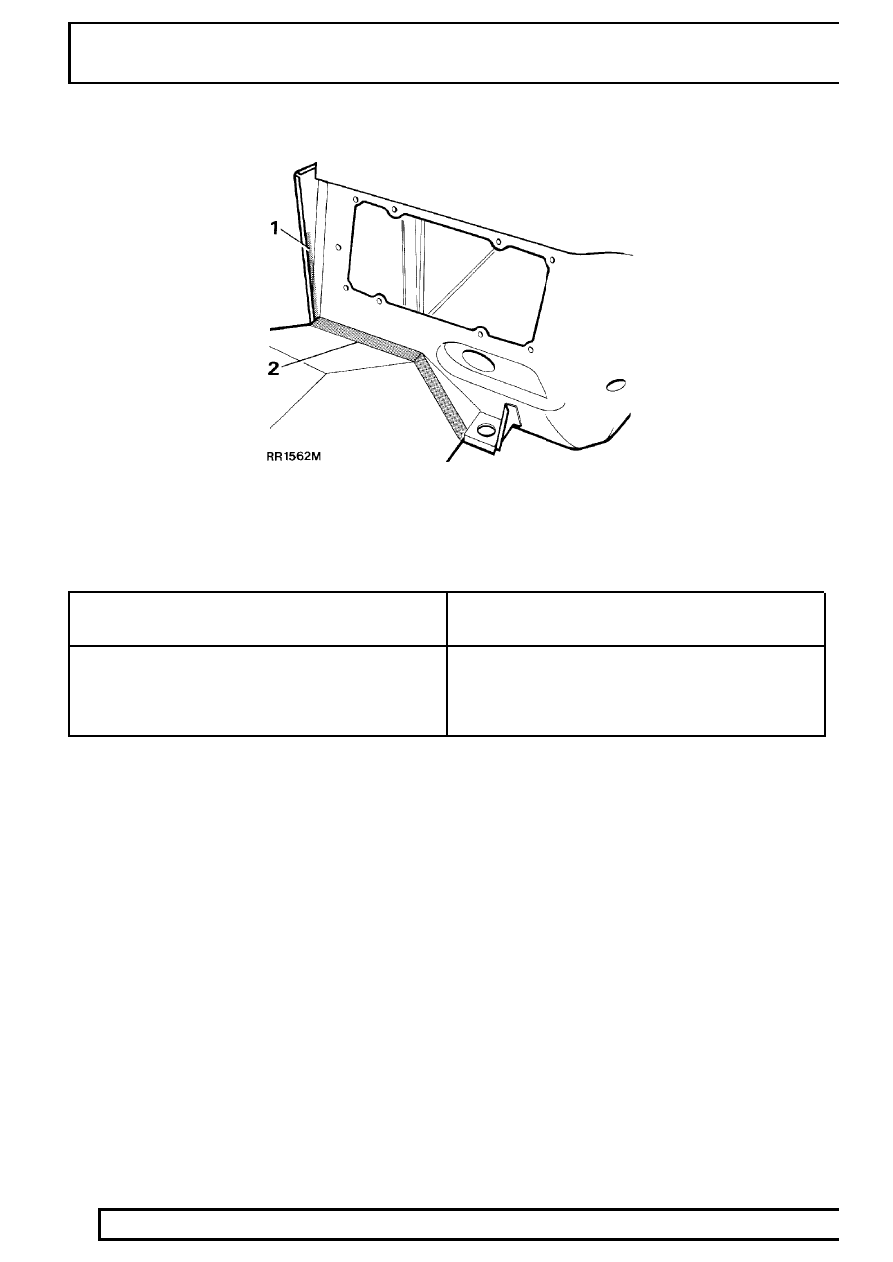

L.

1. Body side complete to rear tailgate side

member

32 spot welds, 30mm pitch

M.

1. Body side complete to rear tailgate bottom

cross member

CO

2

weld, 2 runs 40mm long

76

CHASSIS AND BODY

10

REPAIR

LOCATION N

LOCATION

FACTORY JOINT
(minimum number of spot welds quoted)

N.

1. Valance and wheel arch assembly to dash

and tunnel assembly

4 spot welds, 45mm pitch

2. Valance and wheel arch assembly to dash

and tunnel assembly.

15 spot welds, 25mm pitch
