If installed, disconnect the parking aid sensor
wiring harness electrical connector.
Repeat the above procedure for the other side.

9.

10.

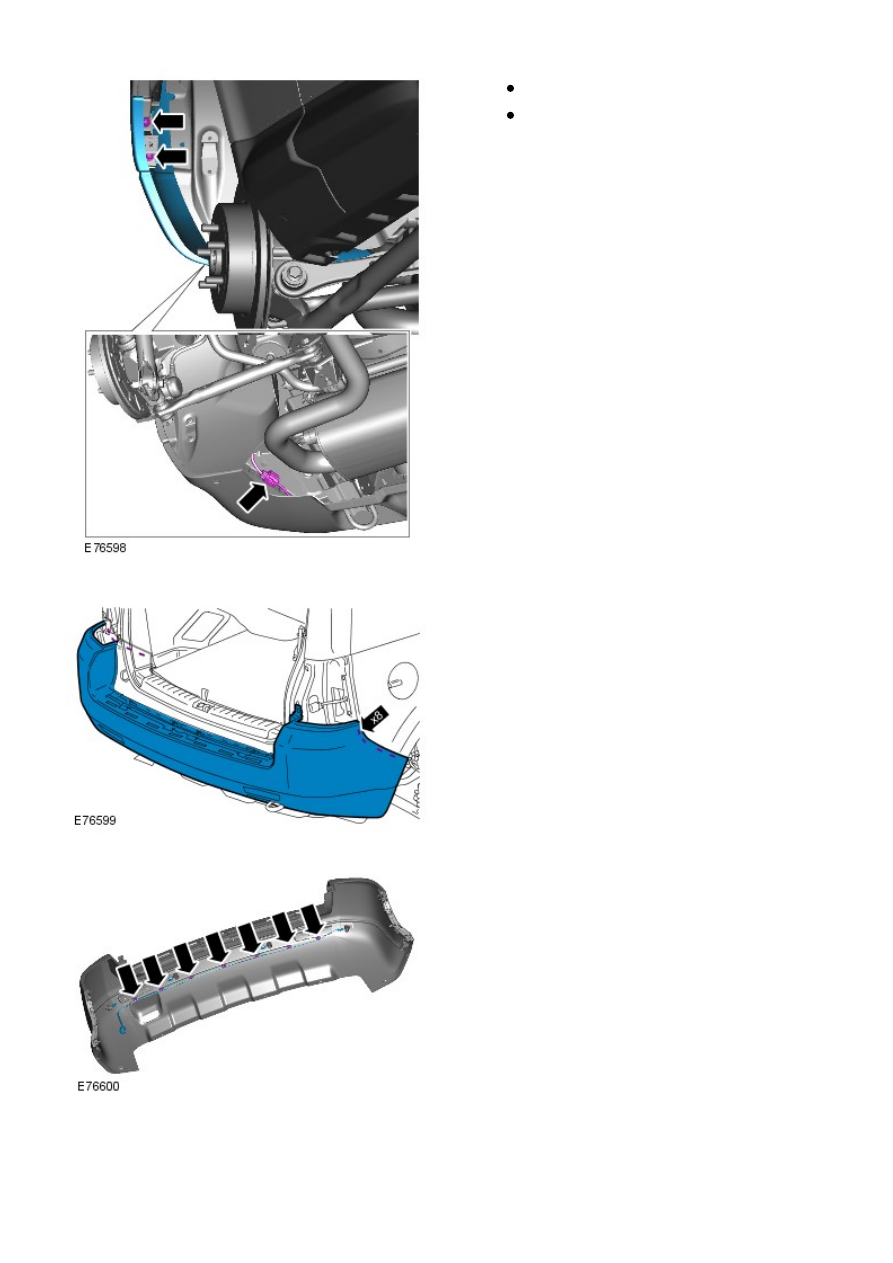

11. NOTE: Do not disassemble further if the component
is removed for access only.

If installed, remove the parking aid sensor wiring
harness.

11.

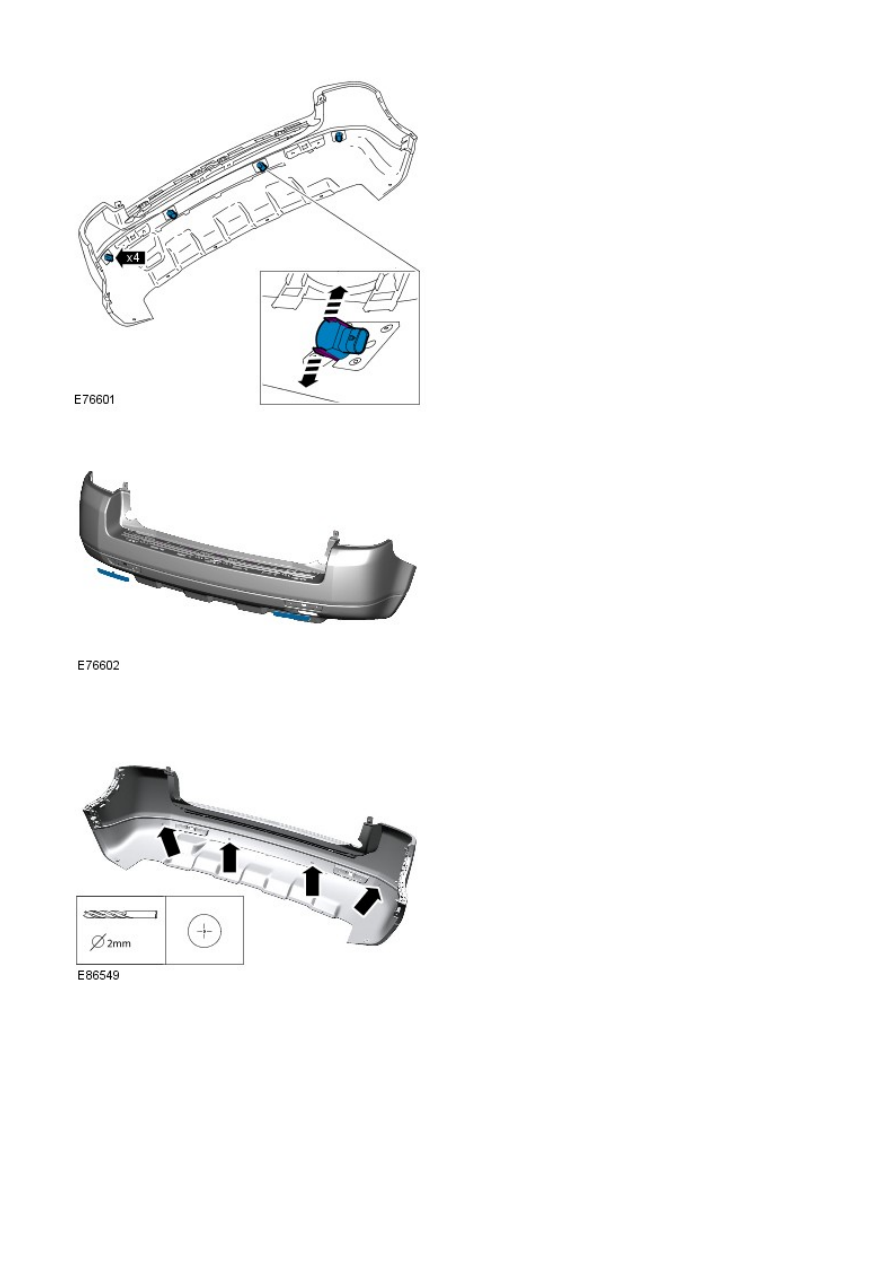

If installed, remove the 4 parking aid sensors.

12.

13.

Installation

1.

2.

3.

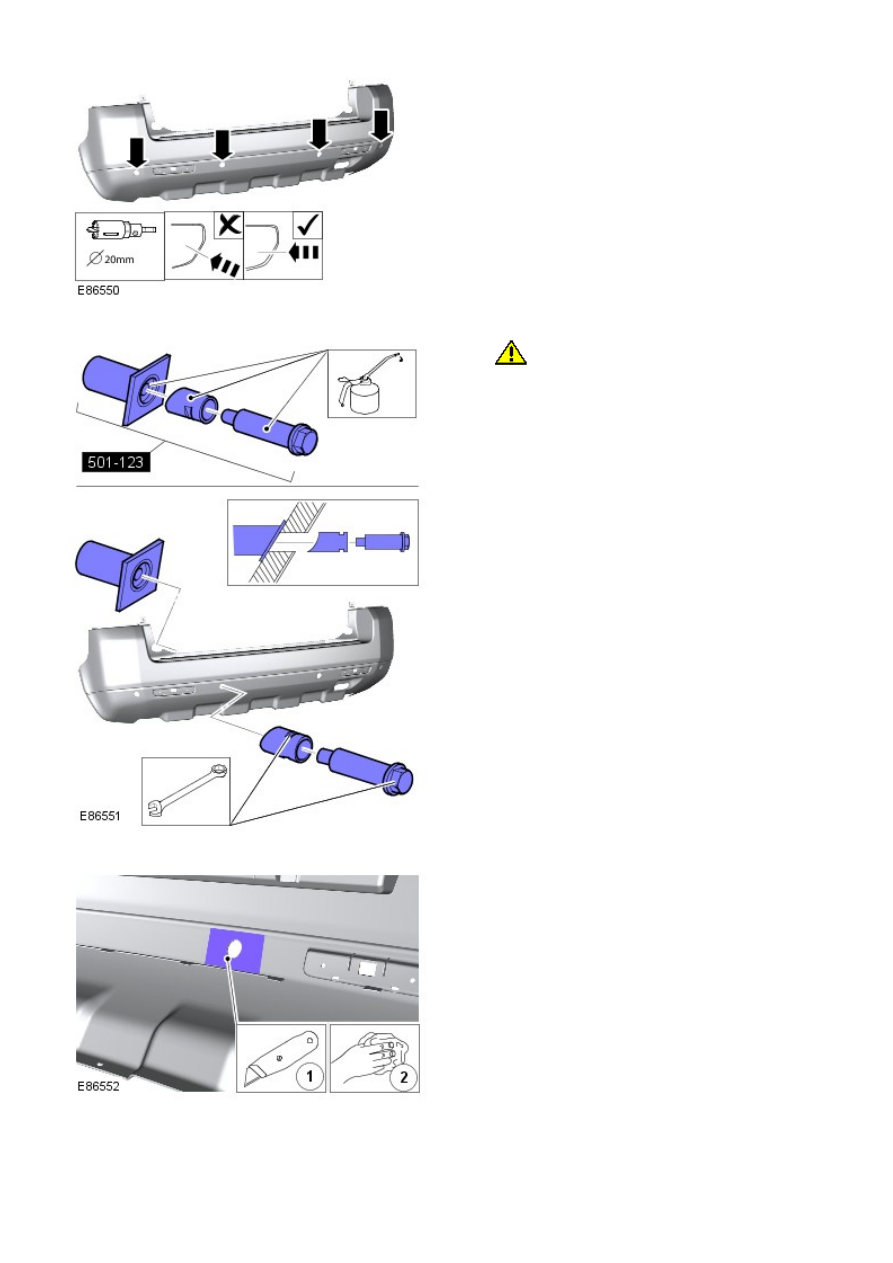

CAUTION: Align the special tool cutting edge

with the contour of the bumper cover. Make sure it does
not rotate while cutting the hole.

3.

4.

5.

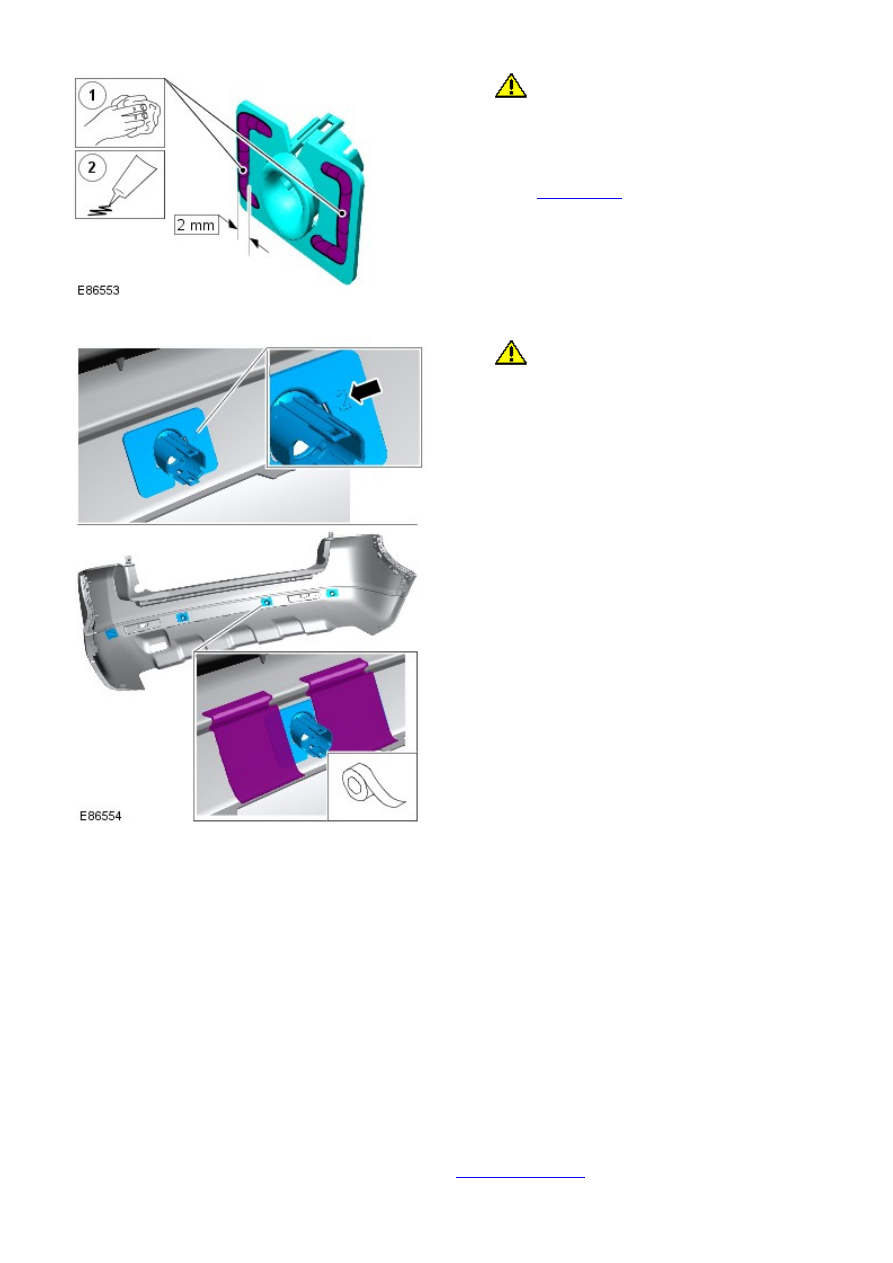

CAUTION: To avoid excess adhesive being

pushed through the cut bumper hole when fitting the
trims, ensure the adhesive is applied as illustrated.

For adhesive information, refer to the specification
section.

Refer to:

Specifications

 (501-19 Bumpers,

Specifications).

5.

6.

CAUTION: Allow adhesive to cure for 2 hours

before proceeding to fit bumper.

6.

Install the reflectors.

7.

Install the parking aid sensors.

8.

Install the parking aid sensor wiring harness.

9.

Install the rear bumper cover.

10.

Secure the fender splash shield.

11.

Install the bumper cover trim panel.

12.

Install the rear lamp assemblies.

Refer to:

Rear Lamp Assembly

 (417-01 Exterior Lighting, Removal

and Installation).

13.
