Frelander 2. Manual - part 543

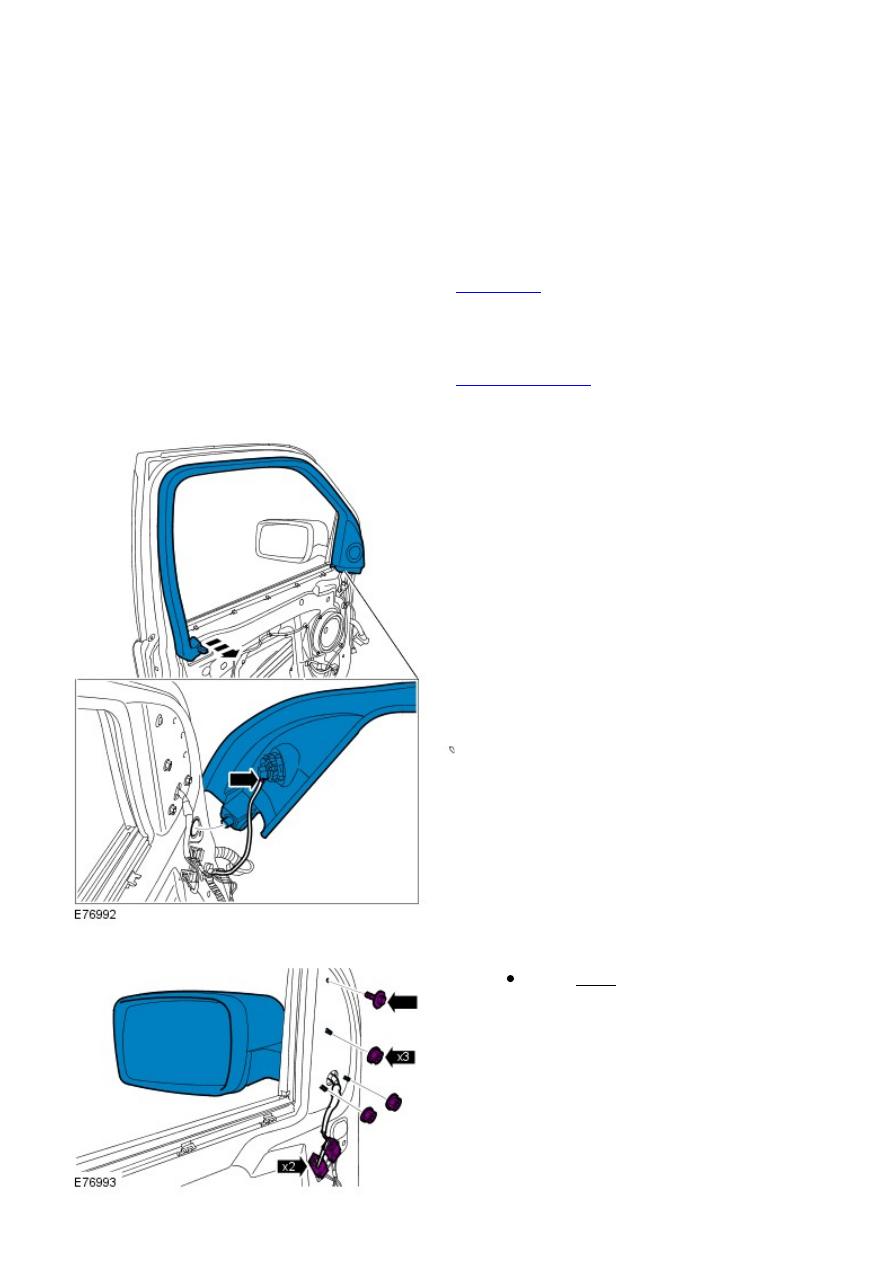

Rear View Mirrors - Exterior Mirror

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Lower the window glass.

1.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

Remove the front door trim panel.

Refer to:

Front Door Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

3.

Remove the front door frame trim.

4.



Torque: 10 Nm

5.

Installation

To install, reverse the removal procedure.

1.

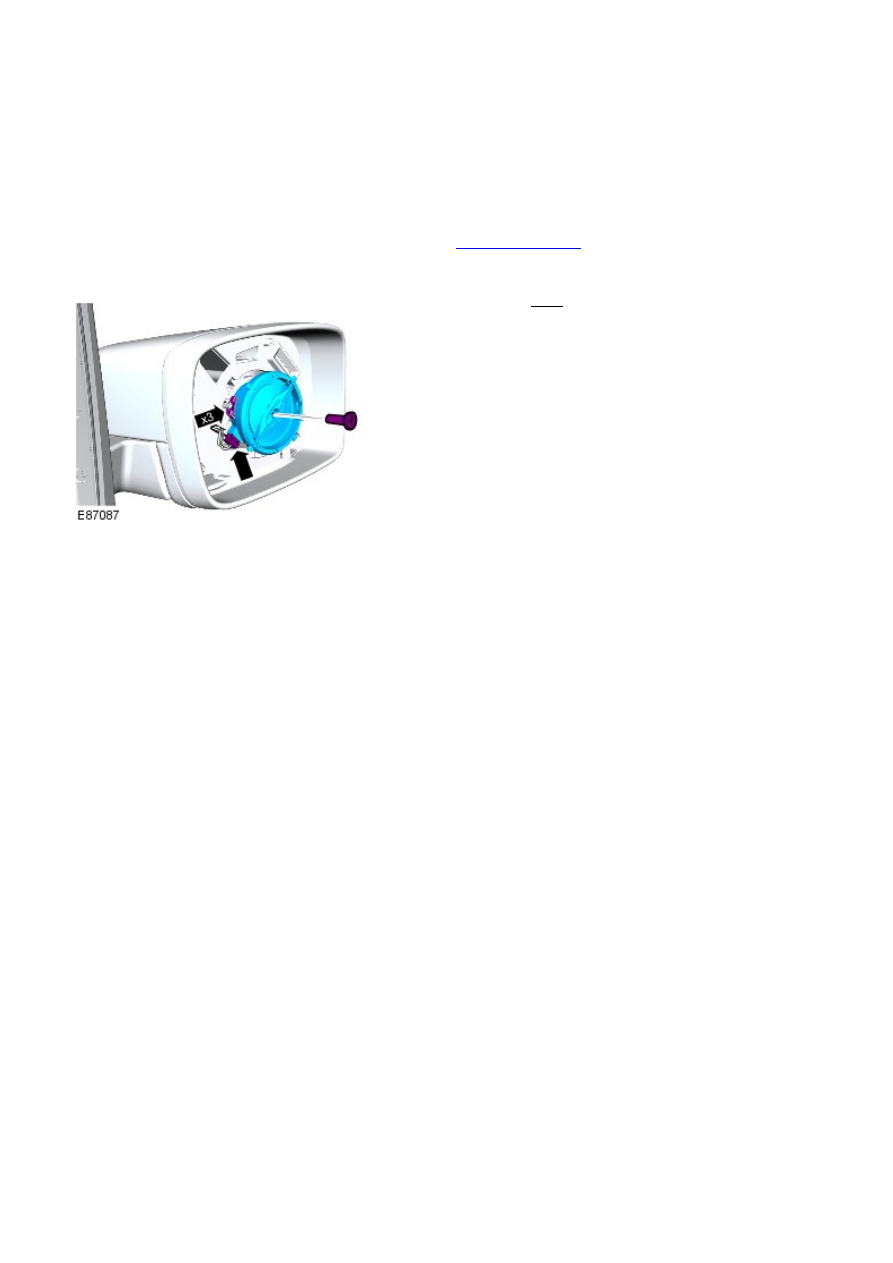

Rear View Mirrors - Exterior Mirror Motor

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Remove the exterior mirror glass.

Refer to:

Exterior Mirror Glass

 (501-09 Rear View Mirrors, Removal

and Installation).

1.

Torque: 5 Nm

2.

Installation

To install, reverse the removal procedure.

1.

Seating -

Torque Specifications

Description

Nm

lb-ft

Adaptor bracket - cushion frame screw

45

33

Cushion frame - pretensioner bolt

45

33

Front seat armrest Torx bolt

10

7

Front seat control switch screws

1

1

Front seat cushion bolts

25

18

Front seat tilt motor bolts

10

7

Heater mat control unit bracket screws

3

2

Front seat Torx bolts*

40

30

Front seat height adjustment motor nuts

25

18

Rear center seat belt attachment bolt

47

35

Rear seat cushion bolts

25

18

Rear seat outer pivot bolt

35

26

Rear seat latch attachment bolts

23

17

Seat module bracket Torx bolts

3

1

Squab frame to cushion frame

21

15

Squab frame - Side airbag nut

9

7

Track - Assembly adaptor bracket nuts

21

15

Track - Front and rear foot nuts

21

15

*New nuts/bolts must be fitted

Seating - Seats

Description and Operation

COMPONENT LOCATION

• NOTE: Left-Hand Drive (LHD) shown; Right-Hand Drive (RHD) similar.

Item

Part Number

Description

1

-

Automatic Temperature Control (ATC) module

2

-

Front seat heating control switches
