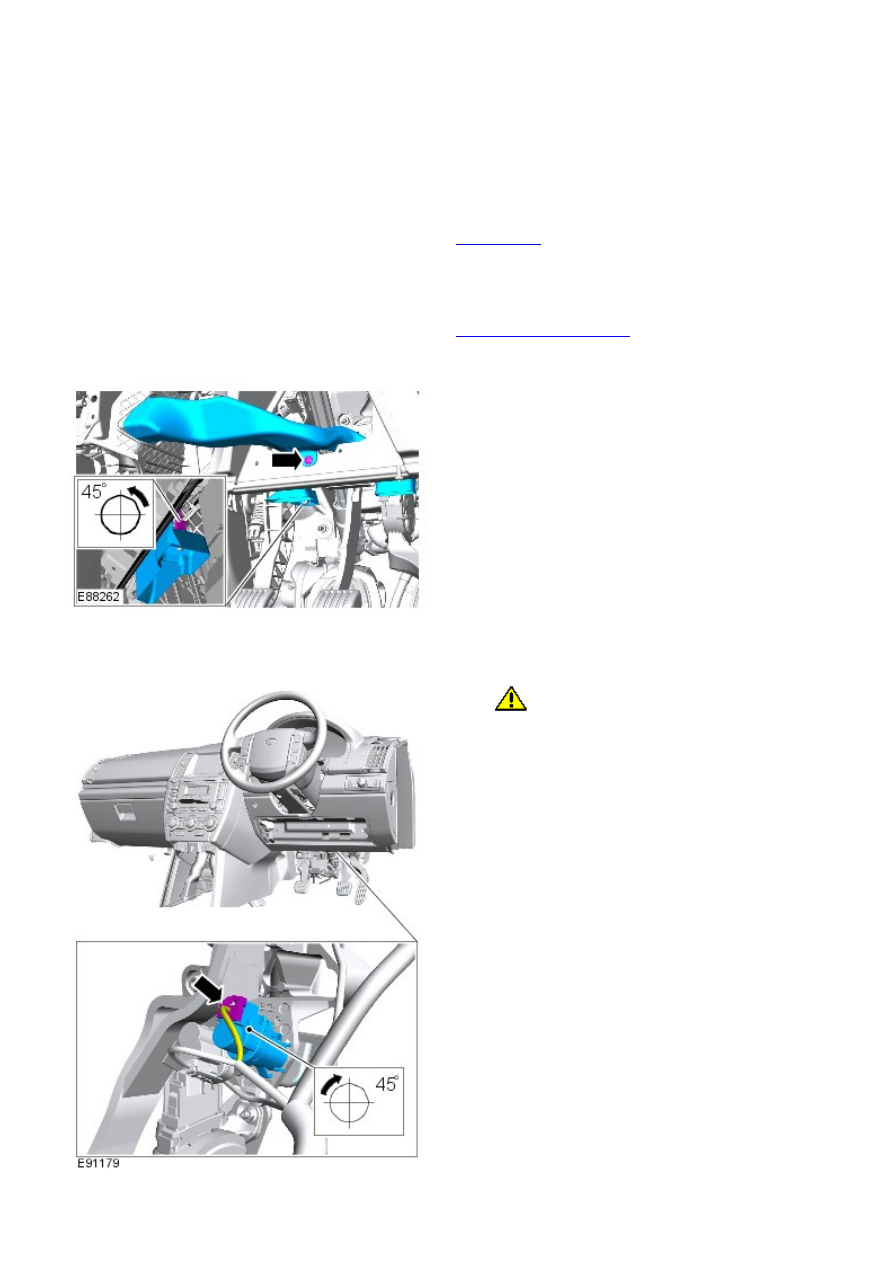

Exterior Lighting - Stoplamp Switch

Removal and Installation

Removal

Right-hand drive vehicles

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the driver lower air bag.

Refer to:

Driver Lower Air Bag Module

 (501-20B Supplemental

Restraint System, Removal and Installation).

2.

3.

All vehicles

4.

CAUTION: The switch has a latching device that

only allows the switch to be removed or installed when
the switch plunger is depressed.

• NOTE: RHD illustration shown, LHD is similar.

4.

Interior Lighting -

Bulb Specifications

Bulb

Type

Rating

Glovebox lamp

W5W

5W

Interior lamps

W5W

5W

Luggage/liftgate lamps

W5W

5W

Luggage/footwell lamps

W5W

5W

Puddle lamps

W5W

5W

Vanity mirror lamp

W5W

5W

Interior Lighting - Interior Lighting

Description and Operation

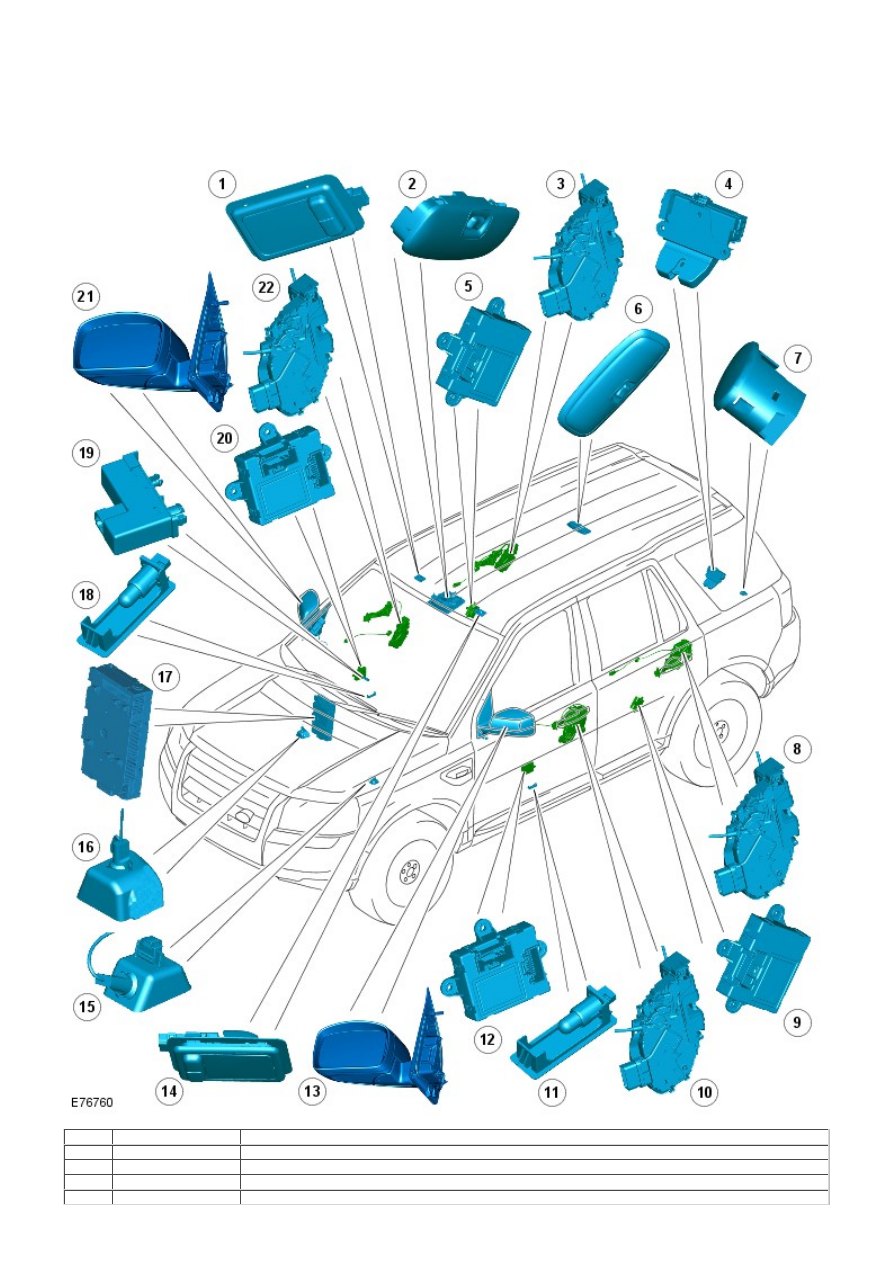

COMPONENT LOCATION

Item

Part Number

Description

1

-

Vanity mirror lamp

2

-

Front interior lamp (includes map reading lamps from 2009MY)

3

-

Rear door latch switch

4

-

Liftgate release motor

5

-

Rear door module

6

-

Rear interior lamp

7

-

Luggage compartment lamp

8

-

Rear door latch switch

9

-

Rear door module

10

-

Driver door latch switch

11

-

Driver door lamp

12

-

Driver door module

13

-

Exterior mirror lamp

14

-

Vanity mirror lamp

15

-

Driver footwell lamp

16

-

Passenger footwell lamp

17

-

Central Junction Box (CJB)

18

-

Passenger door lamp

19

-

Glovebox lamp

20

-

Passenger door module

21

-

Exterior mirror lamp

22

-

Passenger door latch switch

OVERVIEW

Operation of the interior lighting system, with the exception of the door and mirror lamps, is controlled by the CJB. Door
and mirror lamp operation is controlled by the relevant door module.

In order to control the interior lighting system, the CJB receives inputs from the 4 door latch switches and the liftgate
release motor. The system also interacts with the central locking system, illuminating the interior lamps and the mirror
lamps on receipt of an unlock request. This request is transmitted to the CJB from the Radio Frequency (RF) receiver.

The front and rear roof mounted interior lamps contain a 3 position rocker switch. Automatic (Courtesy) operation of the
lamps can be overridden by moving the switch to the 'always on' or 'always off' position.

If 'Courtesy' lighting is active and a hinged panel is left open, the CJB will extinguish all interior lamps after a period of 15
minutes. If a manual request for interior lighting has been made, the CJB will extinguish the lamps after a period of 30
minutes.

Pressing the light symbol on the remote handset will activate the 'Approach Lamp' feature. W hen activated, the CJB
illuminates the mirror lamps and a number of exterior lamps.
For additional information, refer to:

Exterior Lighting

 (417-01 Exterior Lighting, Description and Operation).

On vehicles from 2009MY, the front interior lamp incorporates 2 map reading lamps. The front interior lamp is fitted with 2
additional switches which control each lamp and operate independantly of the interior lighting functionality.

Transport Mode

All new vehicles will be delivered from the factory in transport mode. Transport mode inhibits a number of electrical
systems and features, including the interior lamps, to eliminate quiescent drain from the battery during delivery. W hen the
vehicle is in transport mode 'transp' will be displayed in the instrument cluster odometer.

To remove the vehicle from transport mode, the Land Rover approved diagnostic system must be connected during the
Pre-Delivery Inspection (PDI). For more information, refer to the PDI manual.

CONTROL DIAGRAM

• NOTE: A = Hardwired; N = Medium speed Controller Area Network (CAN) bus
