Freelander Body Repair Manual - part 47

BODY

SEATS AND SEAT BELTS

7

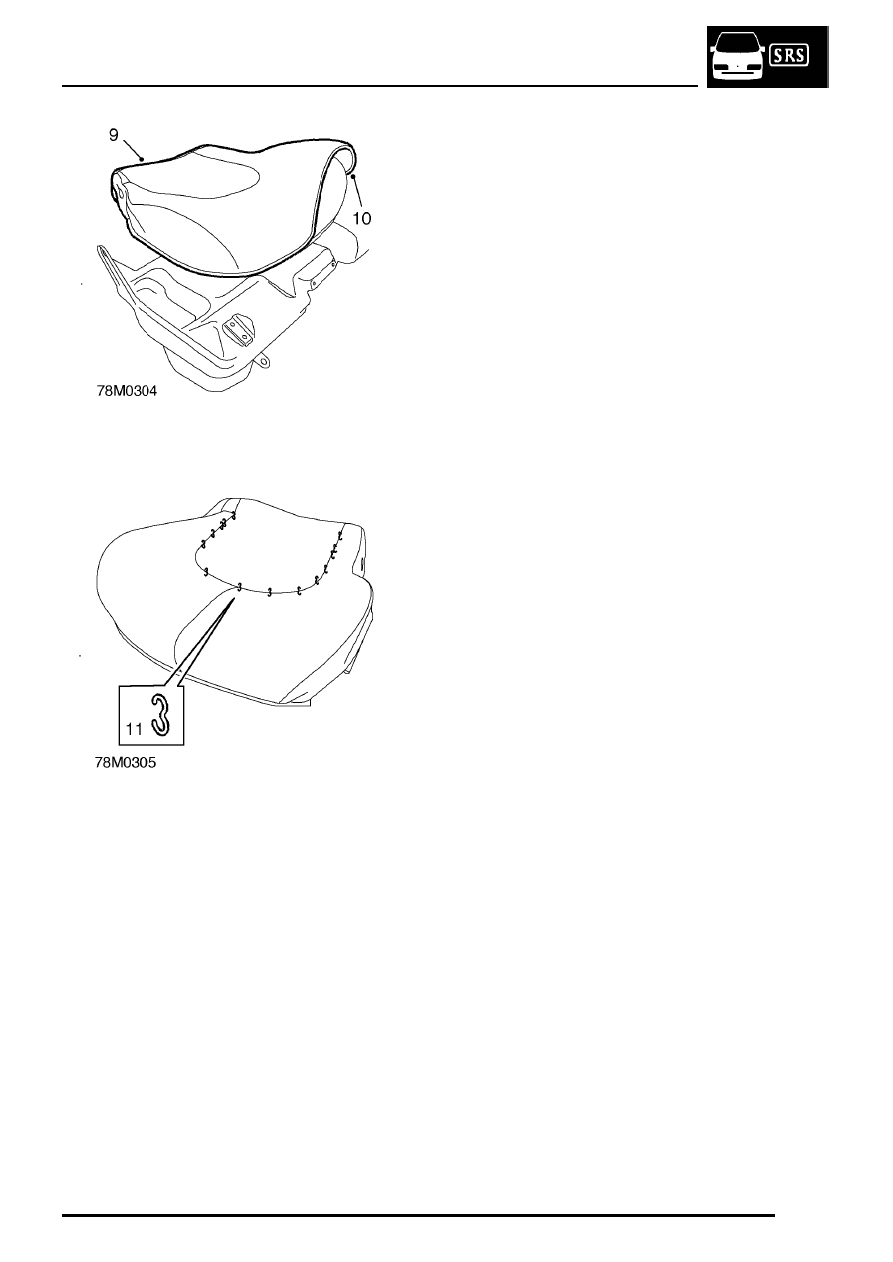

9. Remove 2 Torx bolts from seat belt/seat belt

buckle. Remove seat belt/seat belt buckle from
frame.

10. Remove cover and pad from frame.

11. Remove and discard 17 hog rings and remove

cover from pad.

Refit

1. Position cover to pad and secure with NEW

hog rings.

2. Position seat belt/seat belt buckle on frame

and tighten Torx bolts to 40 Nm.

3. Fit cover and pad to frame.
4. Fit front and sides of cushion cover to frame.
5. Fit rear of cushion cover to frame.
6. Fit cushion to squab and tighten Torx bolts.
7. Fit end covers and tighten screws.
8. Position seat belt reel in seat squab and

tighten nut to 32 Nm.

9. Fit seat belt reel cover and tighten screws.

10. Fit rear seat.

See this section.

BODY

8

SEATS AND SEAT BELTS

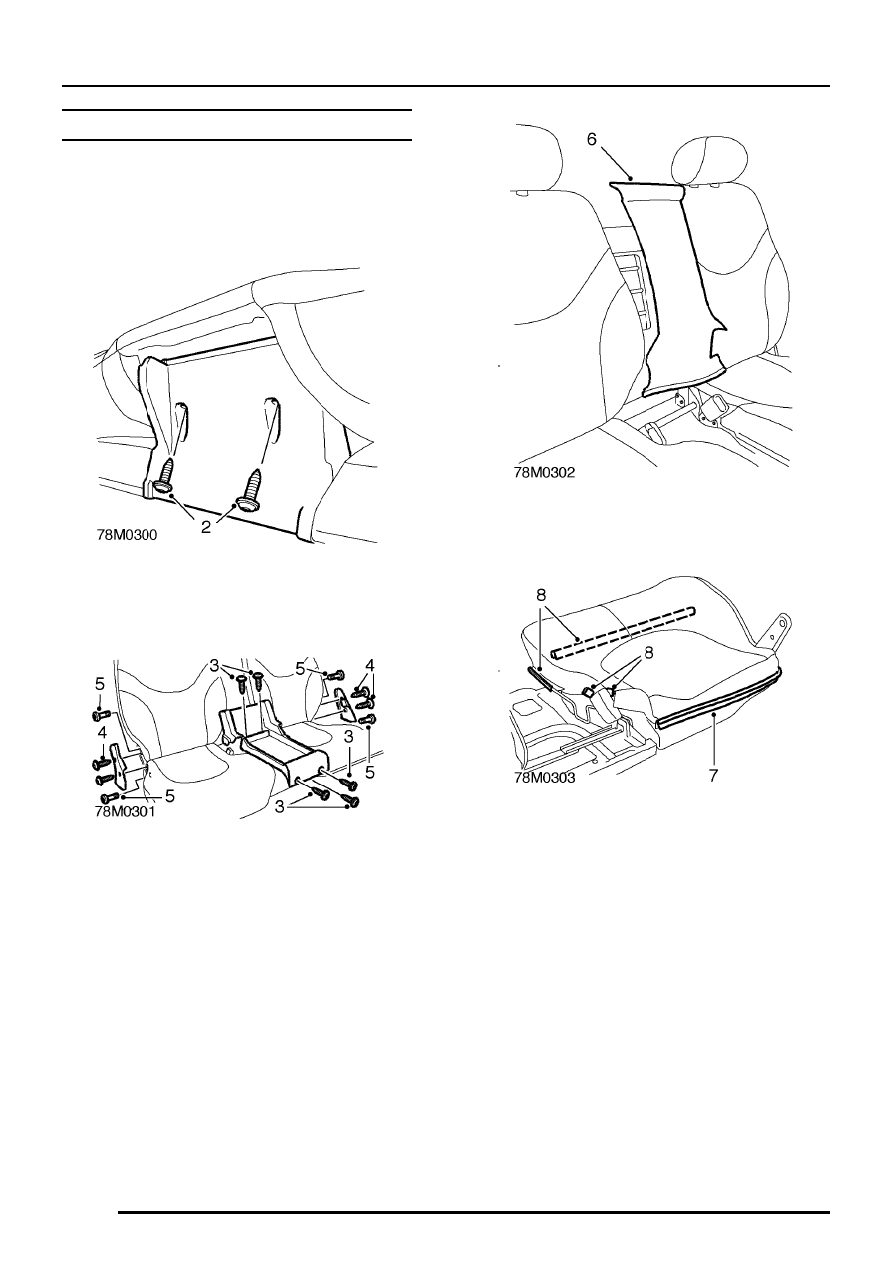

CUSHION COVER - REAR SEAT - 3 DOOR

Service repair no - 78.40.05

Remove

1. Remove rear seat assembly.

See this section.

2. Remove 2 screws securing console cover and

remove cover.

3. Remove 4 screws securing rear seat console

and remove console.

4. Remove 4 screws securing end covers and

remove covers.

5. Remove 4 Torx bolts and remove squab

assembly from cushion assembly.

6. Release back board assembly from squab

frame and remove back board.

7. Release rear of cushion cover from frame.
8. Release sides and front of cushion cover from

frame.

BODY

SEATS AND SEAT BELTS

9

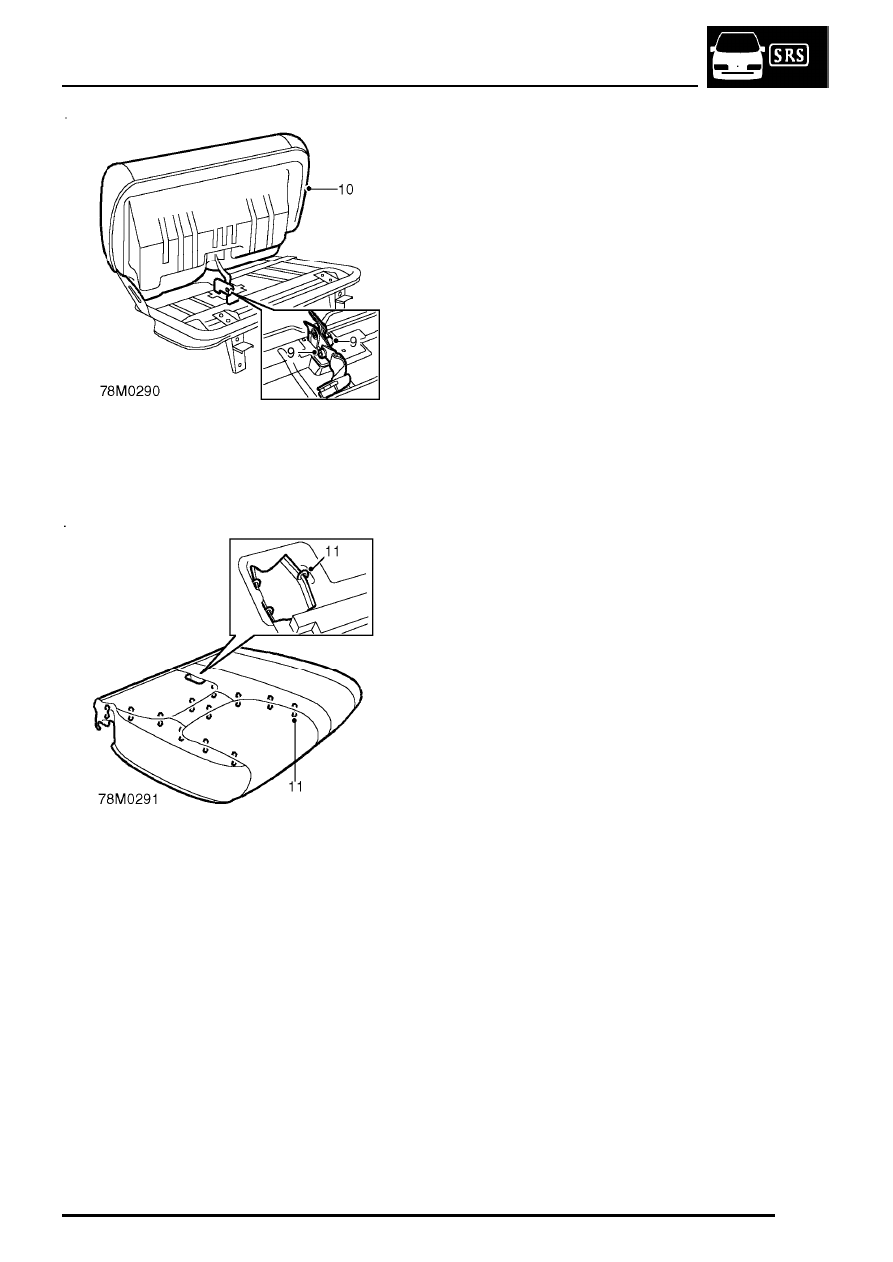

9. Remove cover and pad from frame.

10. Release cushion cover from pad.

11. Remove and discard 13 hog rings and remove

cover from pad.

Refit

1. Position cover to pad and secure with NEW

hog rings.

2. Fit cover to pad.
3. Position cover and pad and secure to frame.
4. Fit cushion to squab and tighten Torx bolts to

45 Nm.

5. Position back board and secure to frame.
6. Fit end covers and tighten screws.
7. Position rear seat console, fit and tighten

screws.

8. Position console cover, fit and tighten screws.
9. Fit rear seat.

See this section.

BODY

10

SEATS AND SEAT BELTS

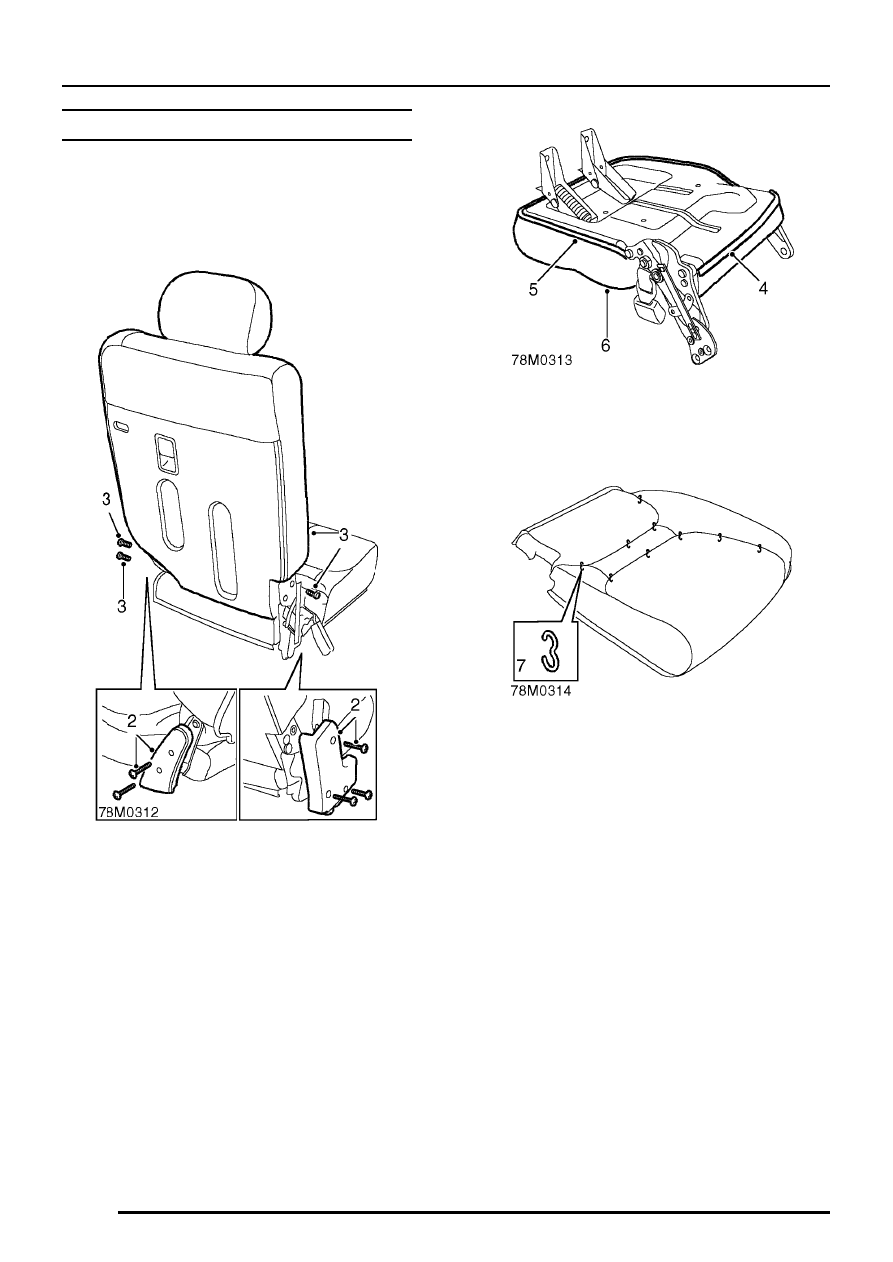

CUSHION COVER - LH REAR SEAT - 5 DOOR

Service repair no - 78.40.05

Remove

1. Remove LH rear seat.

See this section.

2. Remove 5 screws and remove both end

covers.

3. Remove 3 Torx bolts and remove squab from

cushion.

4. Release rear of cushion cover from frame.
5. Release sides and front of cushion cover from

frame.

6. Remove cover and pad from frame.

7. Remove and discard 16 hog rings and remove

cover from pad.

Refit

1. Position cover to pad and secure with NEW

hog rings.

2. Fit cover and pad to frame.
3. Fit front and sides of cushion cover to frame.
4. Fit rear of cushion cover to frame.
5. Fit cushion to squab and tighten Torx bolts to

45 Nm.

6. Fit end covers and tighten screws.
7. Fit rear seat.

See this section.
