BODY

4

SCREENS

GLASS - BODY SIDE - REAR

Service repair no - 76.81.18

NOTE: The following equipment is
required:

•

Cutting wire and handles.

•

Windscreen repair kit.

•

Sealer applicator gun.

•

Suction cups.

WARNING: Wear protective gloves when
handling glass, solvents and primers.

WARNING: Wear suitable eye protection
when removing and refitting glass.

Remove

1. Remove rear quarter upper casing.

See

Interior trim components.

2. Cover interior of vehicle with protective sheet.

3. Make knife cut in sealant at bottom of ’D’ post.
4. Insert cutting wire through previously made

knife cut and fit handles as shown, with
approximately 200 mm of wire between
handles.

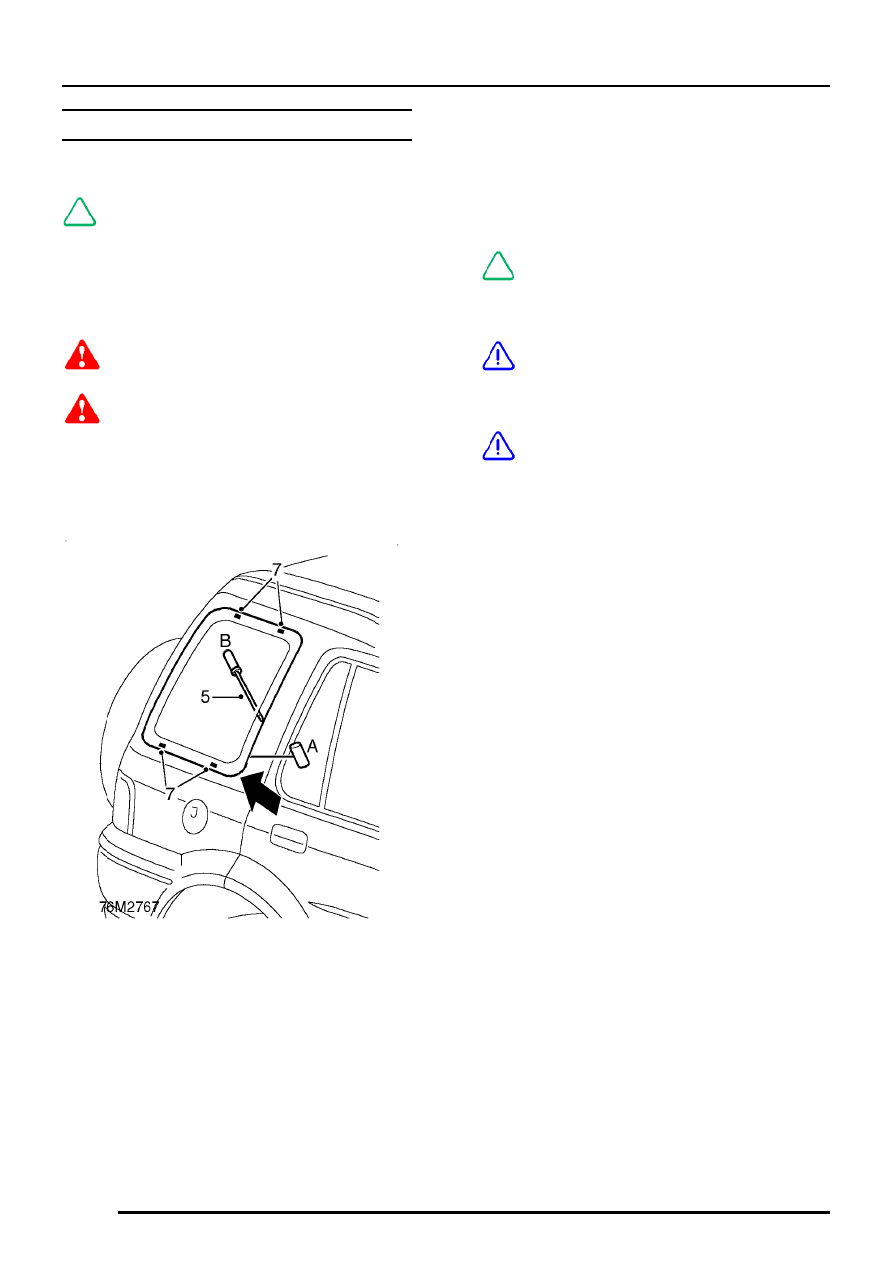

5. With assistance, wedge tube of handle A

between glass and body, ahead of cutting
position, and carefully cut sealer using a
continuous pull on handle B from the outside.
Ensure that glass is retained as last sealant is
cut.

NOTE: If multi-strand cutting wire is used,
a sawing action can be used to cut
through heavy sealant deposits around

corners.

CAUTION: Use of a sawing action may
overheat and break single strand wire.

6. Attach suction cup and remove glass body.

CAUTION: Lay glass on felt covered
supports. Do not stand on edge. Any
chipping of glass edge may develop into

cracks.

7. Collect 4 spacer blocks.

BODY

SCREENS

5

Refit

1. Carefully remove excess sealer from body

leaving a smooth surface.

2. Use a vacuum cleaner to clear away any

waste.

3. Original glass: Carefully cut back old sealer to

obtain a smooth surface without damaging
obscuration band on glass.

4. Fit rubber spacer blocks to body.
5. With assistance, locate screen to body.
6. Apply masking tape reference marks to aid

fitment.

7. Remove screen and place aside.
8. Clean frame and edge of screen with solvent.

CAUTION: Do not touch cleaned or primed
surfaces with fingers.

9. Apply etch primer to any bare metal on frame.

10. Apply bonding agent to screen and allow to

cure.

11. Apply primer over etch primer on frame.
12. Apply activator over old sealer on frame.
13. Allow activator to cure.

14. Fit pre-cut nozzle to sealer cartridge, remove

lid and shake out crystals. Install cartridge in
applicator gun.

NOTE: Nozzle will need modification to
achieve required bead section.

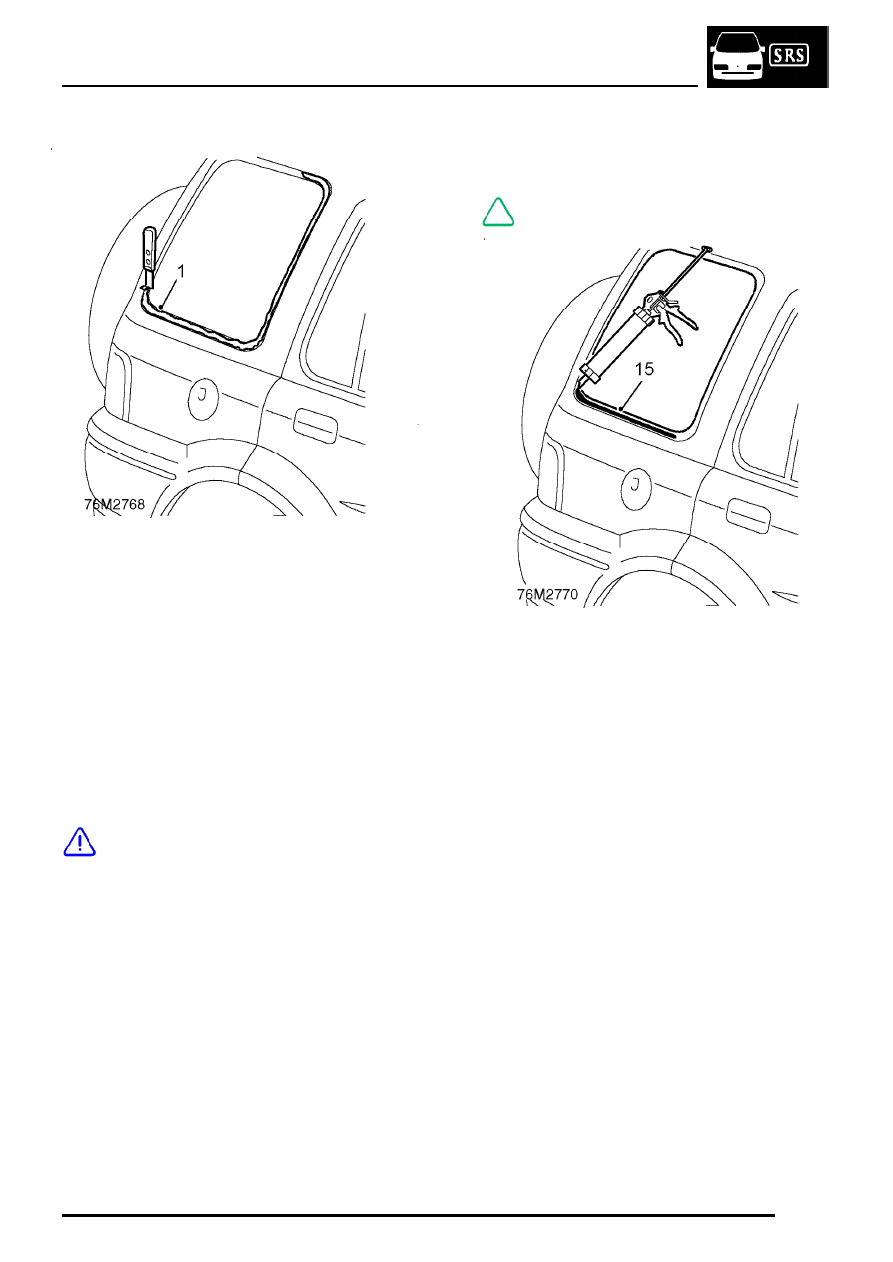

15. Apply a continuous bead of sealer around edge

of frame as shown. Make bead slightly thicker
at each corner.

16. Check for breaks and air bubbles in sealer.
17. Position glass to body and align to reference

tape.

18. Lightly press glass to fully seat sealer.
19. Secure glass with tape until sealer has cured.
20. Remove protective covers and tape.
21. Test sealer for leaks, apply additional sealer if

necessary. If water is used, allow sealer to dry
before testing. Spray water around glass and
check for leaks. Mark leakage points and apply
additional sealer as necessary when area is
completely dry.

22. Fit rear quarter upper casing.

See Interior

trim components.

BODY

SEATS AND SEAT BELTS

1

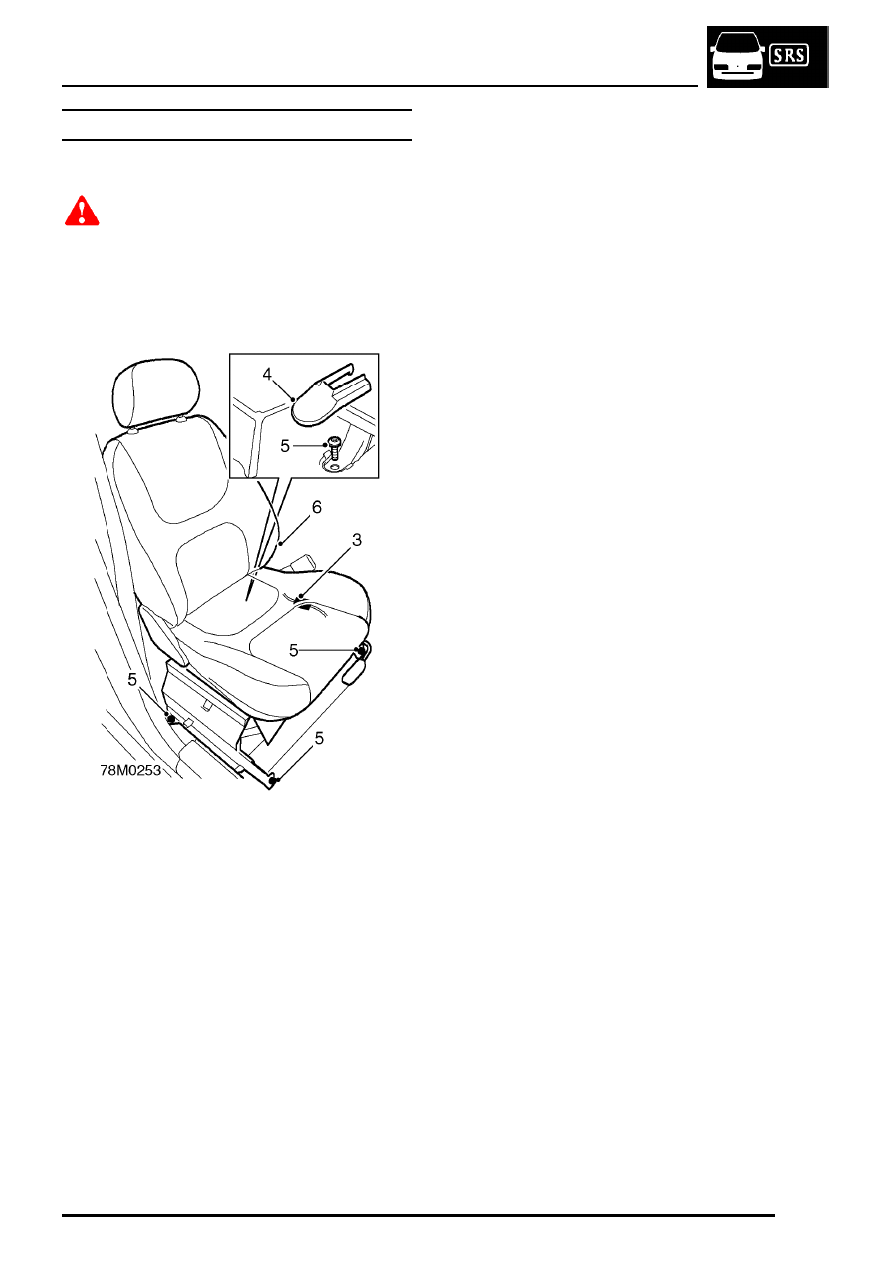

SEAT - FRONT

Service repair no - 78.10.44/99

WARNING:

See GENERAL INFORMATION,

SRS Precautions.

Remove

1. Make the SRS system safe.

See GENERAL

INFORMATION, SRS Precautions.

2. Remove seat base finisher.

See this section.

3. Release pretensioner multiplug from seat

frame. Disconnect pretensioner multiplug.

4. Remove cover from rear securing bolt.
5. Remove 4 Torx screws securing seat.
6. Remove seat.

Refit

1. Position seat and secure with screws. Tighten

screws to 45 Nm.

2. Fit cover to rear bolt.
3. Connect pretensioner multiplug. Secure

pretensioner multiplug to seat frame.

4. Fit seat base finisher.

See this section.

BODY

2

SEATS AND SEAT BELTS

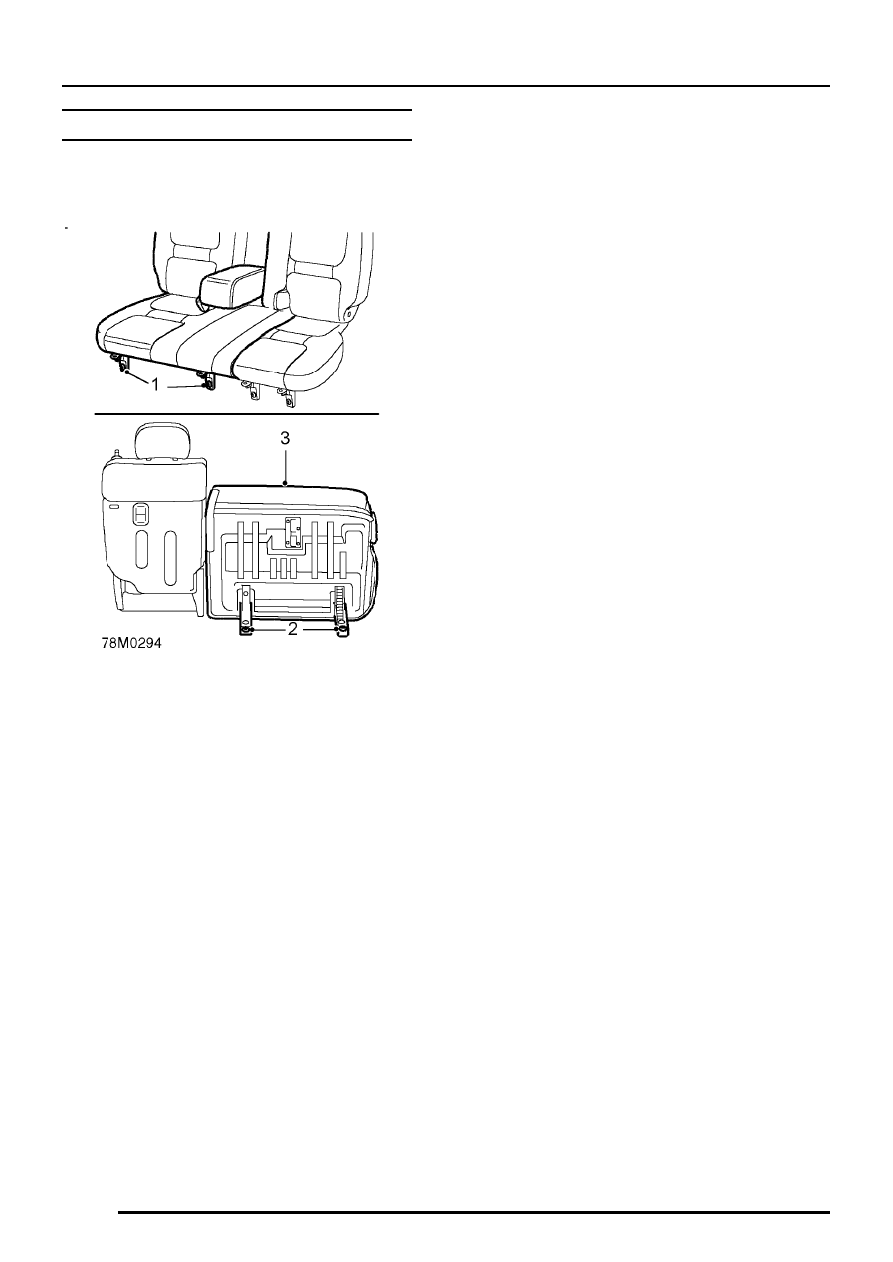

SEAT - RH REAR - 5 DOOR

Service repair no - 78.10.49/99

Remove

1. Release carpet from heel board and remove 2

Torx bolts from seat hinges.

2. Fold seat forward and remove 2 Torx bolts

from seat hinges.

3. Remove seat.

Refit

1. Position seat in vehicle and align hinges.
2. Fit Torx bolts to seat hinges. Tighten Torx bolts

to 25 Nm..

3. Lower seat.
4. Fit Torx bolts to heel board. Tighten Torx bolts

to 25 Nm..

5. Reposition carpet.
